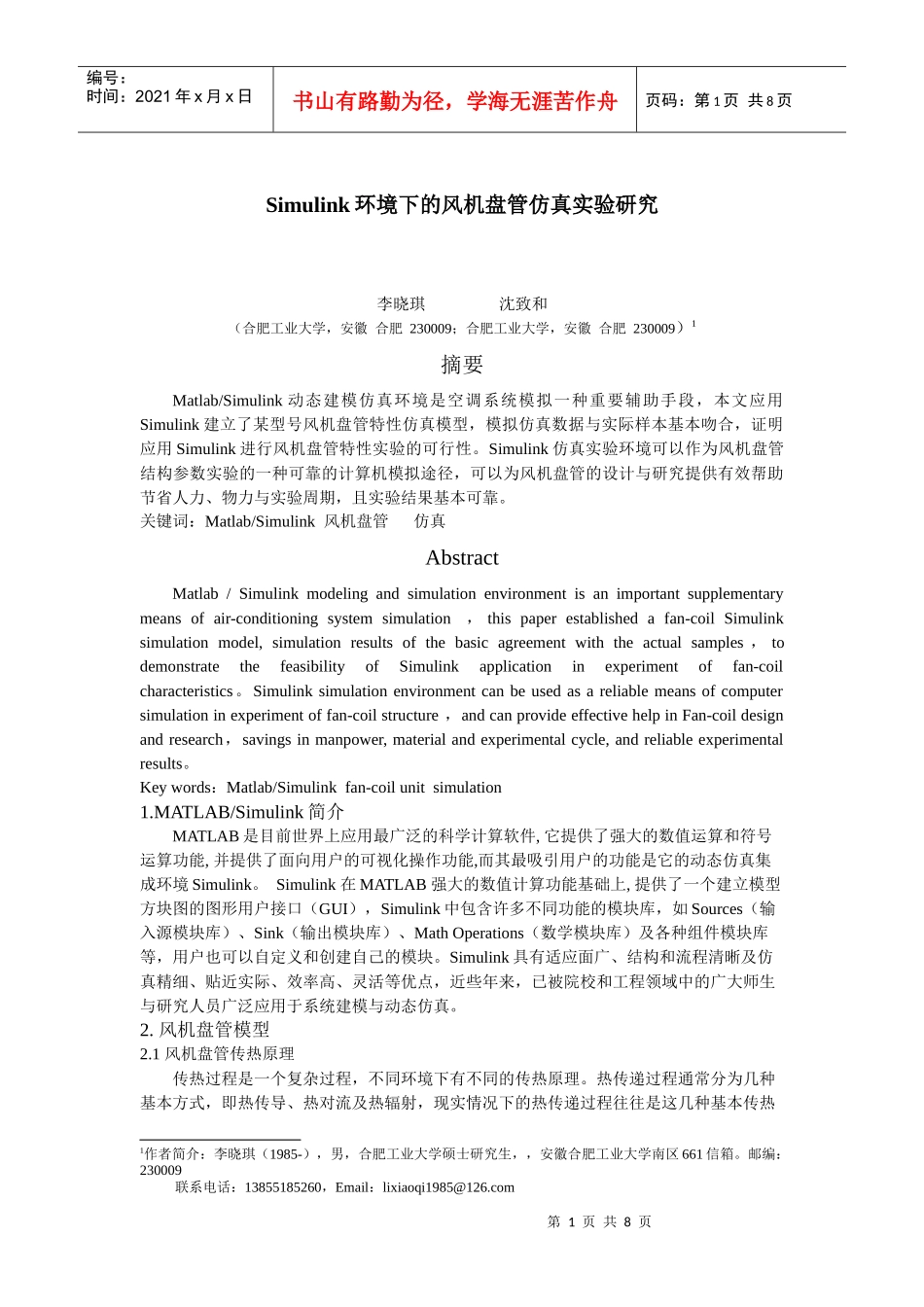

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页Simulink环境下的风机盘管仿真实验研究李晓琪沈致和（合肥工业大学，安徽合肥230009；合肥工业大学，安徽合肥230009）1摘要Matlab/Simulink动态建模仿真环境是空调系统模拟一种重要辅助手段，本文应用Simulink建立了某型号风机盘管特性仿真模型，模拟仿真数据与实际样本基本吻合，证明应用Simulink进行风机盘管特性实验的可行性。Simulink仿真实验环境可以作为风机盘管结构参数实验的一种可靠的计算机模拟途径，可以为风机盘管的设计与研究提供有效帮助节省人力、物力与实验周期，且实验结果基本可靠。关键词：Matlab/Simulink风机盘管仿真AbstractMatlab/Simulinkmodelingandsimulationenvironmentisanimportantsupplementarymeansofair-conditioningsystemsimulation，thispaperestablishedafan-coilSimulinksimulationmodel,simulationresultsofthebasicagreementwiththeactualsamples，todemonstratethefeasibilityofSimulinkapplicationinexperimentoffan-coilcharacteristics。Simulinksimulationenvironmentcanbeusedasareliablemeansofcomputersimulationinexperimentoffan-coilstructure，andcanprovideeffectivehelpinFan-coildesignandresearch，savingsinmanpower,materialandexperimentalcycle,andreliableexperimentalresults。Keywords：Matlab/Simulinkfan-coilunitsimulation1.MATLAB/Simulink简介MATLAB是目前世界上应用最广泛的科学计算软件,它提供了强大的数值运算和符号运算功能,并提供了面向用户的可视化操作功能,而其最吸引用户的功能是它的动态仿真集成环境Simulink。Simulink在MATLAB强大的数值计算功能基础上,提供了一个建立模型方块图的图形用户接口（GUI），Simulink中包含许多不同功能的模块库，如Sources（输入源模块库）、Sink（输出模块库）、MathOperations（数学模块库）及各种组件模块库等，用户也可以自定义和创建自己的模块。Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，近些年来，已被院校和工程领域中的广大师生与研究人员广泛应用于系统建模与动态仿真。2.风机盘管模型2.1风机盘管传热原理传热过程是一个复杂过程，不同环境下有不同的传热原理。热传递过程通常分为几种基本方式，即热传导、热对流及热辐射，现实情况下的热传递过程往往是这几种基本传热1作者简介：李晓琪（1985-），男，合肥工业大学硕士研究生，，安徽合肥工业大学南区661信箱。邮编：230009联系电话：13855185260，Email：lixiaoqi1985@126.com第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页方式的组合叠加。风机盘管表冷器的热传递是一个复杂的换热过程：冷热流体分别在盘管内、外流过，热量通过对流换热和热辐射的形式从热流体传递给管壁，经过壁面导热，再以对流换热和热辐射的形式传递给冷流体，从而实现盘管内冷热水与盘管外的空气的热量交换。2.2风机盘管数学模型本文中采用综合风机盘管水侧和风侧最小换热计量法的简化模型，Qw-a=ε⋅Cmin⋅(Tain−Twin)[3](1)其中Qw-a——风机盘管换热量ε——简化的风机盘管（叉流）换热器效率；ε=1-exp{(1/ω)(NTU)0.22[exp[-ω·(NTU)0.78]-1]}(2)其中ω——热熔比，ω=Cmin/Cmax；Cmin=min（Cw，Ca），Cmax=max（Cw，Ca），W/K；(3)Cw，Ca——流经风机盘管的冷冻水和空气热容，W/K,Cw=Mwcpw；Ca=Macpe；NTU——传热单元数，NTU=KAe/Cmin；(4)KAe——风机盘管有效热导，KAe=KA⋅cpecp；(5)其中cp——空气比热,J/(kg·K)；KA——总热导，为了简化模型，本文中将风机盘管传热系数与传热面积的乘积定为总热导；风机盘管的散热面积A=21.88×B×L×n，m2(6)迎风面积Ay=B×L,m2(7)n——管排数，B=40×m——有效宽度（m），L——有效长度（m），m——表面管根数；风机盘管换热器的传热系数:K=[1Mvamξp+1Nvwn]−1[4](8)其中va，vw——流经换热器的空气流速和冷冻水流速m/s；M,N,m，p，n均是可以通过实验测得的系数；cpe——空气有效比热,J/(kg·K)，cpe=hin...
