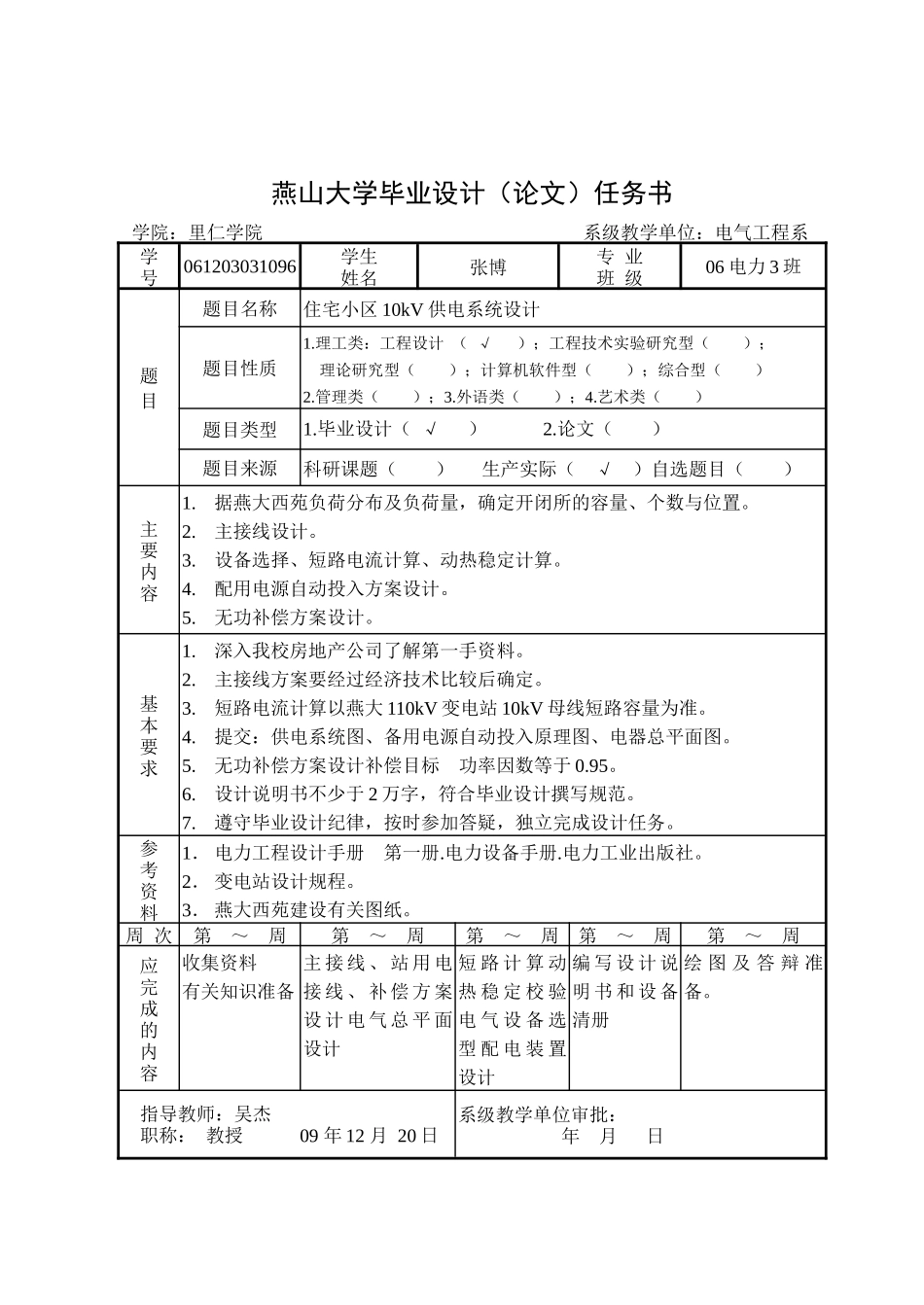

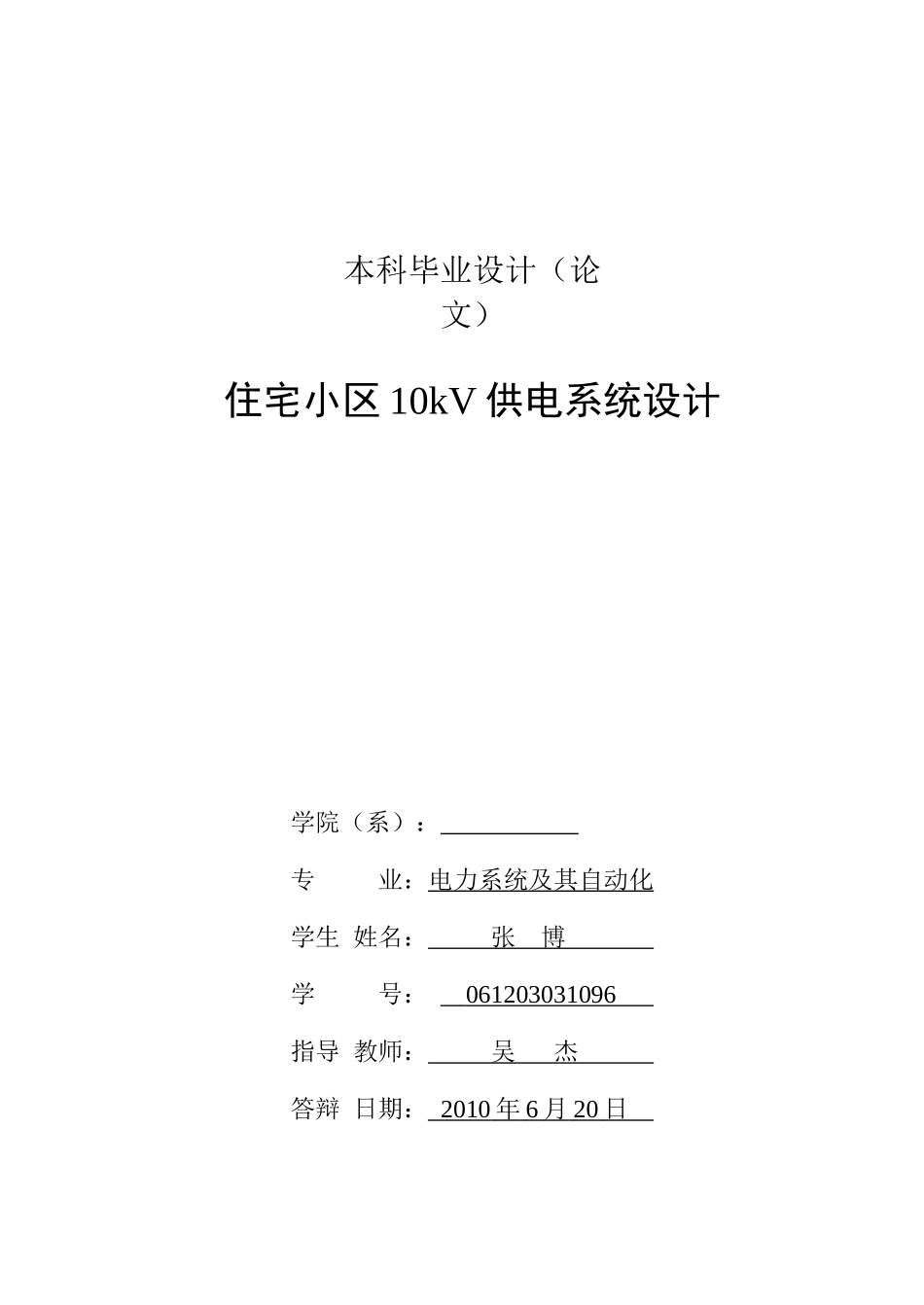

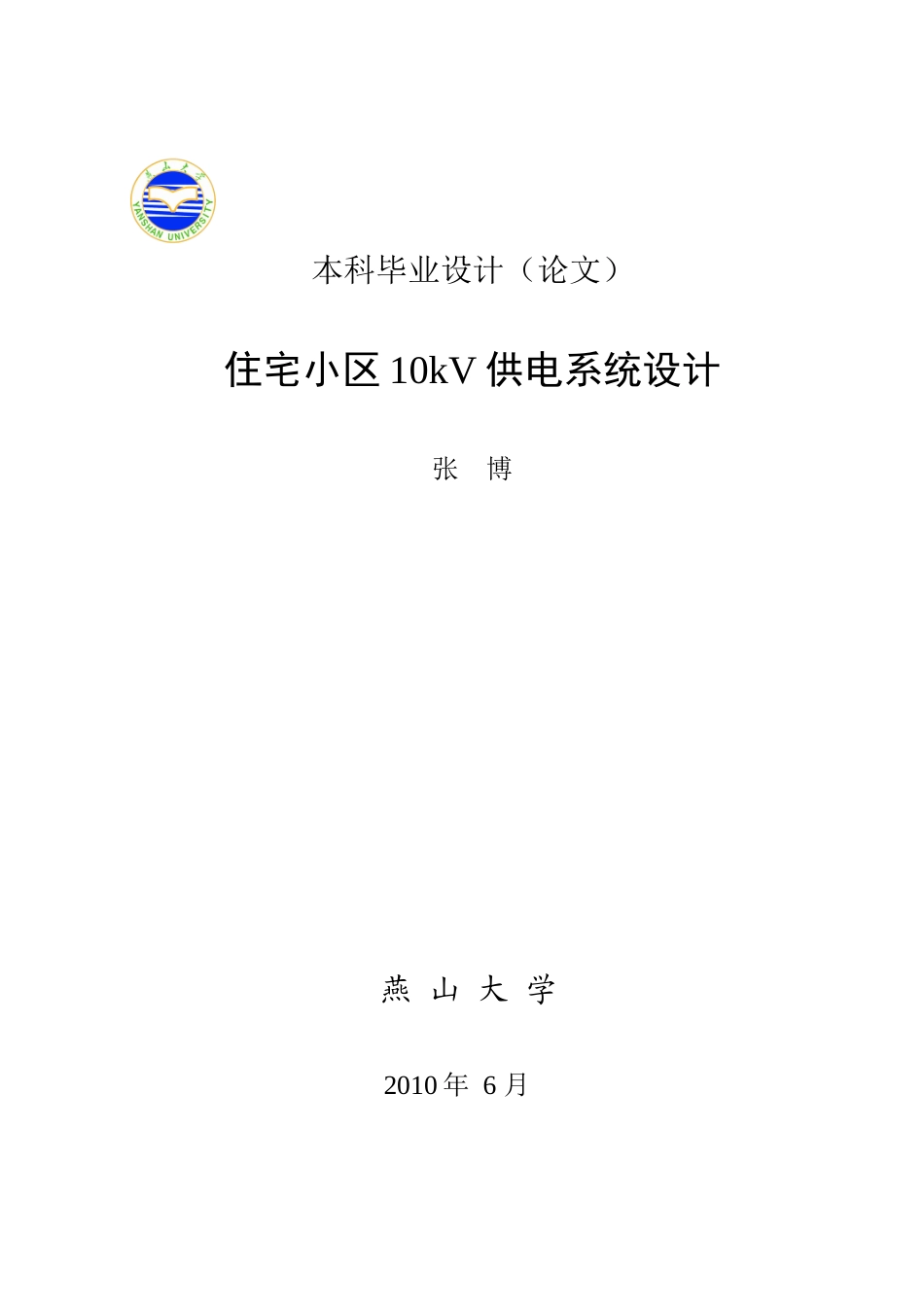

本科毕业设计（论文）住宅小区10kV供电系统设计张博燕山大学2010年6月本科毕业设计（论文）住宅小区10kV供电系统设计学院（系）：专业：电力系统及其自动化学生姓名：张博学号：061203031096指导教师：吴杰答辩日期：2010年6月20日燕山大学毕业设计（论文）任务书学院：里仁学院系级教学单位：电气工程系学号061203031096学生姓名张博专业班级06电力3班题目题目名称住宅小区10kV供电系统设计题目性质1.理工类：工程设计（√）；工程技术实验研究型（）；理论研究型（）；计算机软件型（）；综合型（）2.管理类（）；3.外语类（）；4.艺术类（）题目类型1.毕业设计（√）2.论文（）题目来源科研课题（）生产实际（√）自选题目（）主要内容1.据燕大西苑负荷分布及负荷量，确定开闭所的容量、个数与位置。2.主接线设计。3.设备选择、短路电流计算、动热稳定计算。4.配用电源自动投入方案设计。5.无功补偿方案设计。基本要求1.深入我校房地产公司了解第一手资料。2.主接线方案要经过经济技术比较后确定。3.短路电流计算以燕大110kV变电站10kV母线短路容量为准。4.提交：供电系统图、备用电源自动投入原理图、电器总平面图。5.无功补偿方案设计补偿目标功率因数等于0.95。6.设计说明书不少于2万字，符合毕业设计撰写规范。7.遵守毕业设计纪律，按时参加答疑，独立完成设计任务。参考资料1．电力工程设计手册第一册.电力设备手册.电力工业出版社。2．变电站设计规程。3．燕大西苑建设有关图纸。周次第～周第～周第～周第～周第～周应完成的内容收集资料有关知识准备主接线、站用电接线、补偿方案设计电气总平面设计短路计算动热稳定校验电气设备选型配电装置设计编写设计说明书和设备清册绘图及答辩准备。指导教师：吴杰职称：教授09年12月20日系级教学单位审批：年月日摘要摘要本次所设计的课题是住宅小区10kV供电系统的初步设计，该供电系统是有两个配电室和一个开闭所组成的住宅小区专用的降压变电系统，具有10kV和380V两个电压等级，10kV一侧接与110kV变电站的10kV母线，380V主要用于小区用户的用电。本次所设计的供电系统是非常重要的，如果系统出故障了，将影响整个住宅小区的供电，所以可靠性要求很高。所以这次设计必须考虑到供电系统的安全性、可靠性及经济性。本说明书通过对变电站的主接线设计，短路电流计算，主要电气设备型号和参数的确定，电气设备的动热稳定校验，备用电源的自动投入设计，无功补偿设计，防雷和过电压保护装置的设计较为详细地完成了电力系统中变电站的设计。本次设计论文是以我国现行的各有关规范规程等技术标准为依据，所设计是一次初步设计，根据任务书提供原始资料，参照有关资料及书籍，对各种方案进行比较而得出。关键词配电室；短路计算；无功补偿；备用电源投入I燕山大学本科生毕业设计（论文）AbstractThedesignofthisresidentialareaisthesubjectofthepreliminarydesignof10kVpowersupplysystem,thepowerdistributionsystem,therearetworoomsandanopeningandclosingaresidentialareaconsistingofadedicatedstep-downtransformersystemwith10kVand380V2avoltage,10kVand110kVsubstationsideoftheaccessbus10kV,380Velectricitymainlyforresidentialusers.Thepowersupplysystemdesignedisveryimportant,ifthesystemisbroken,theentireresidentialareawillaffectthepowersupply,sothehighreliabilityrequirements.Therefore,thedesignmusttakeintoaccountthepowersystemsecurity,reliabilityandeconomy.Thismanualwiringthroughthemainsubstationdesign,shortcircuitcurrentcalculation,themainelectricalequipmenttodeterminethemodelandparameters,electricalequipment,thedynamicthermalstabilitytest,automaticbackuppowersupplydesign,reactivepowercompensationdesign,lightningprotectionandovervoltageprotectionDevicecompletedindetailthedesignofsubstationsinpowersystem.Thisdesignthesisisbasedonourcurrentnormsoforderandotherrelevanttechnicalstandardsasthebasis,thedesignisapreliminarydesign,accordingtomandateoftheorigi...
