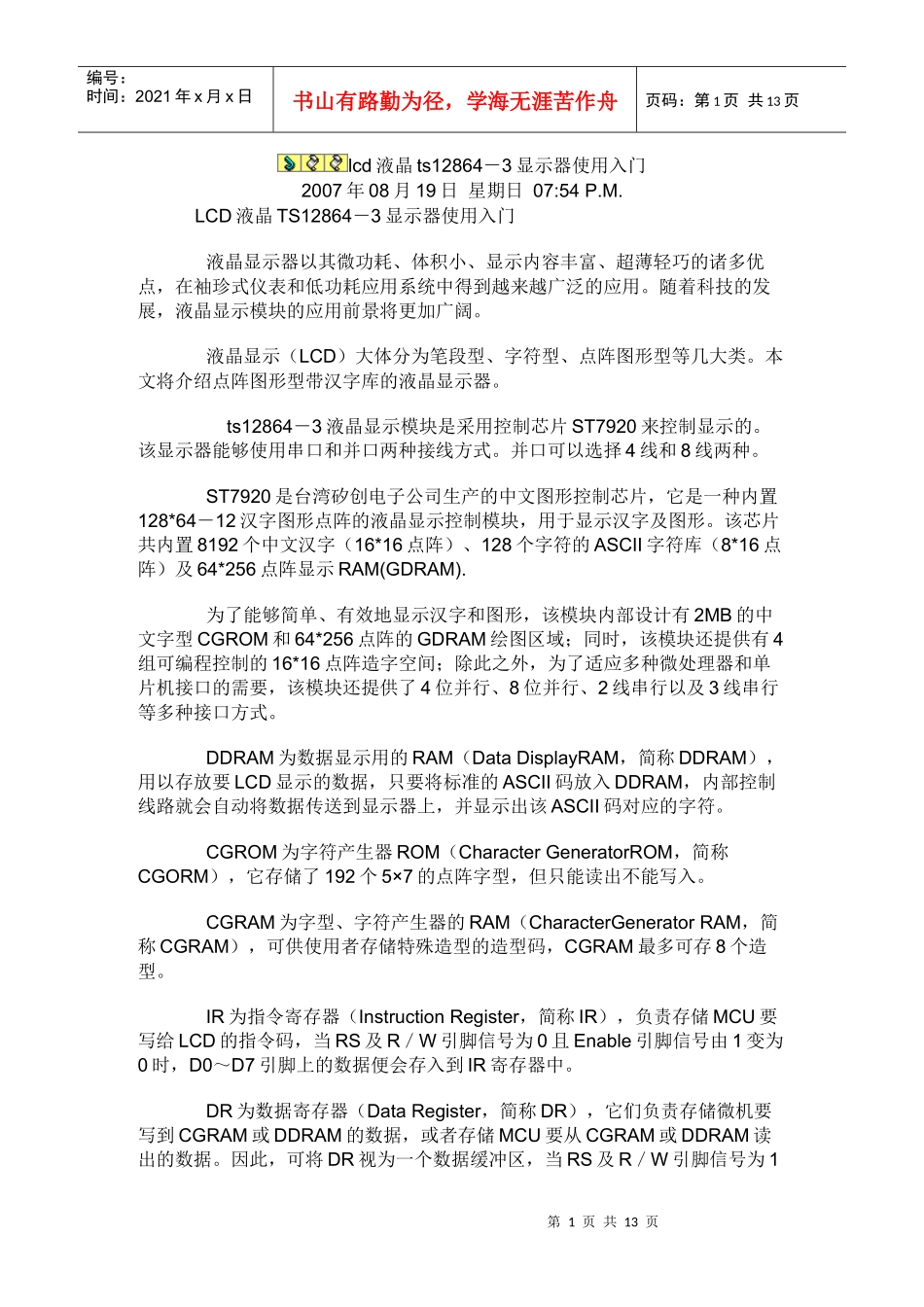

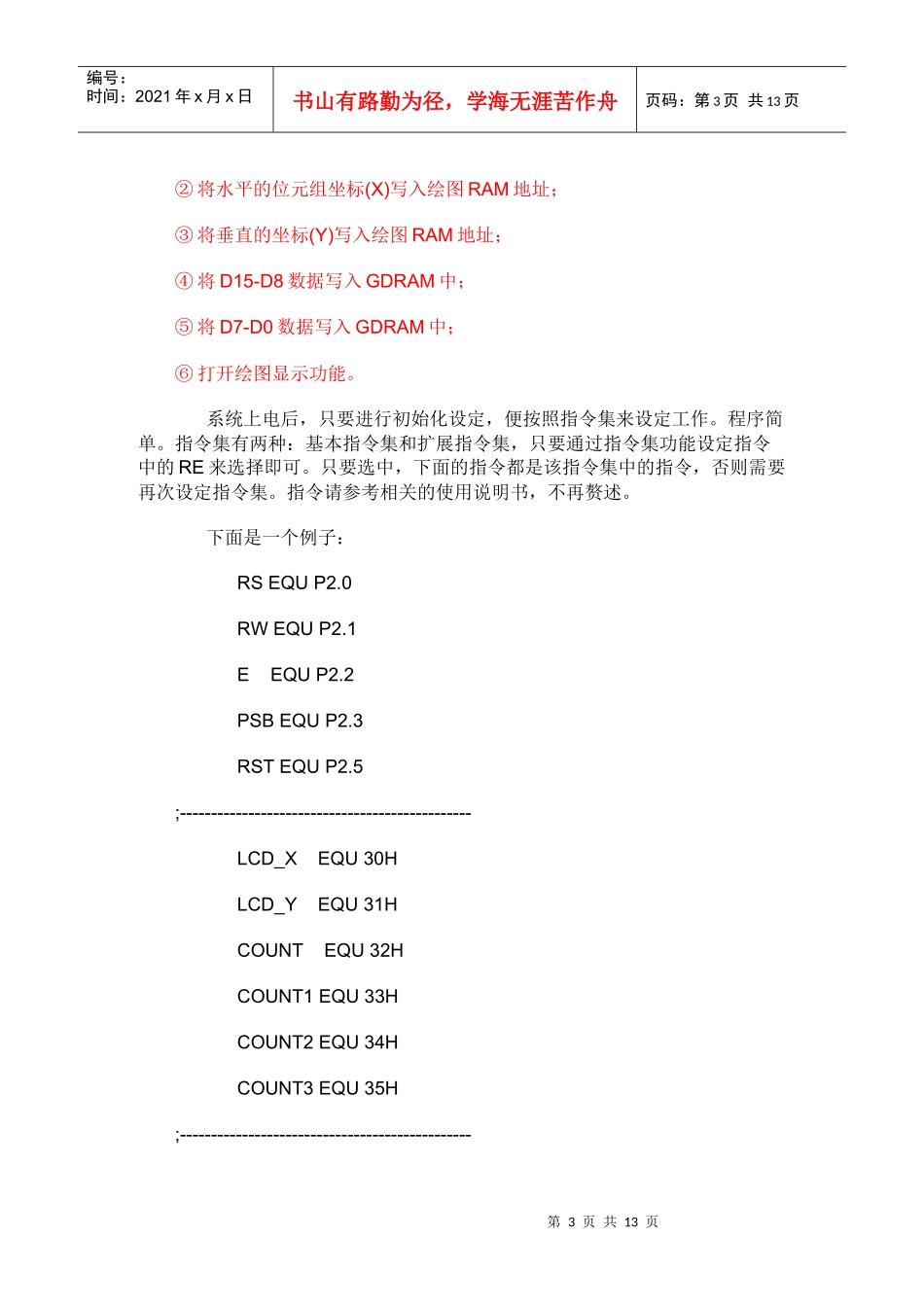

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页lcd液晶ts12864-3显示器使用入门2007年08月19日星期日07:54P.M.LCD液晶TS12864-3显示器使用入门液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。随着科技的发展,液晶显示模块的应用前景将更加广阔。液晶显示(LCD)大体分为笔段型、字符型、点阵图形型等几大类。本文将介绍点阵图形型带汉字库的液晶显示器。ts12864-3液晶显示模块是采用控制芯片ST7920来控制显示的。该显示器能够使用串口和并口两种接线方式。并口可以选择4线和8线两种。ST7920是台湾矽创电子公司生产的中文图形控制芯片,它是一种内置128*64-12汉字图形点阵的液晶显示控制模块,用于显示汉字及图形。该芯片共内置8192个中文汉字(16*16点阵)、128个字符的ASCII字符库(8*16点阵)及64*256点阵显示RAM(GDRAM).为了能够简单、有效地显示汉字和图形,该模块内部设计有2MB的中文字型CGROM和64*256点阵的GDRAM绘图区域;同时,该模块还提供有4组可编程控制的16*16点阵造字空间;除此之外,为了适应多种微处理器和单片机接口的需要,该模块还提供了4位并行、8位并行、2线串行以及3线串行等多种接口方式。DDRAM为数据显示用的RAM(DataDisplayRAM,简称DDRAM),用以存放要LCD显示的数据,只要将标准的ASCII码放入DDRAM,内部控制线路就会自动将数据传送到显示器上,并显示出该ASCII码对应的字符。CGROM为字符产生器ROM(CharacterGeneratorROM,简称CGORM),它存储了192个5×7的点阵字型,但只能读出不能写入。CGRAM为字型、字符产生器的RAM(CharacterGeneratorRAM,简称CGRAM),可供使用者存储特殊造型的造型码,CGRAM最多可存8个造型。IR为指令寄存器(InstructionRegister,简称IR),负责存储MCU要写给LCD的指令码,当RS及R/W引脚信号为0且Enable引脚信号由1变为0时,D0~D7引脚上的数据便会存入到IR寄存器中。DR为数据寄存器(DataRegister,简称DR),它们负责存储微机要写到CGRAM或DDRAM的数据,或者存储MCU要从CGRAM或DDRAM读出的数据。因此,可将DR视为一个数据缓冲区,当RS及R/W引脚信号为1第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页且Enable引脚信号由1变为0时,读取数据;当RS引脚信号为1,R/W引脚信号为0且Enable引脚信号由1变为0时,存入数据。BF为忙碌信号(BusyFlag,简称BF),当BF为1时,不接收微机送来的数据或指令;当BR为0时,接收外部数据或指令,所以,在写数据或指令到LCD之前,必须查看BF是否为0。AC为地址计数器(AddressCounter,简称AC),负责计数写入/读出CGRAM或DDRAM的数据地址,AC依照MCU对LCD的设置值而自动修改它本身的内容。1、当要显示文本内容时,只要把数据写到文本显示RAM中,即DDRAM中,控制芯片就会自动的控制显示。流程如下:①设定工作模式。②再检测忙信号。③再传送数据。ST7920的文本显示RAM中提供了8个×4行的汉字空间,当对文本显示RAM进行写入时,可以分别显示CGROM、HCGROM与CGRAM的字型;ST7920A可以显示三种字型,分别是半宽的HC-GROM字型、CGRAM字型及中文CGRAM字型。三种字型的选择可通过在DDRAM中写入编码来进行设定,各种字型的详细编码如下:显示半宽字型:将一位字节写入DDRAM中,范围为02-7FH的编码。显示CGRAM字型:这种字型可通过将两个字节的编码写入DDRAM中来实现,总共有0000H、0002H、0004H、0006H四种编码方式。显示中文字形:将两字节编码写入DDRAM,范围为A1A0H~F7FEHGB码或A140H-D75FHBIG5码的编码。2、在显示图片时,只要将数据送入图片显示RAM中,即GDRAM中,控制芯片就会自动控制显示。绘图显示RAM提供128*8个字节的存储空间,在更改绘图RAM时,先连续写入水平与垂直的坐标值,再将两个字节的数据写入绘图RAM,地址计数器(AC)会自动加1;在写入绘图RAM期间,绘图显示必须关闭,写入绘图RAM的步骤如下:①关闭绘图显示功能。第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦...
