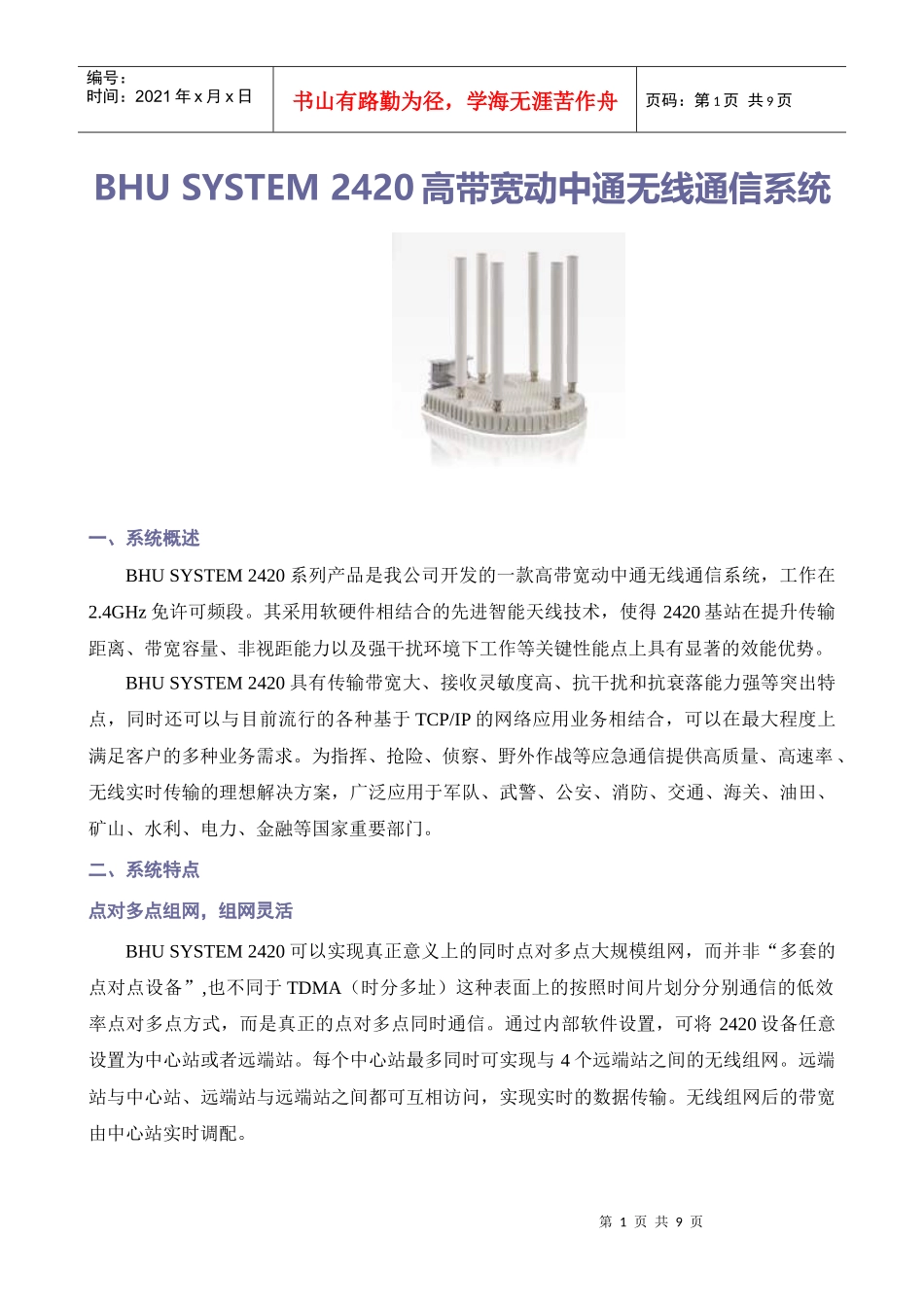

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页BHUSYSTEM2420高带宽动中通无线通信系统一、系统概述BHUSYSTEM2420系列产品是我公司开发的一款高带宽动中通无线通信系统，工作在2.4GHz免许可频段。其采用软硬件相结合的先进智能天线技术，使得2420基站在提升传输距离、带宽容量、非视距能力以及强干扰环境下工作等关键性能点上具有显著的效能优势。BHUSYSTEM2420具有传输带宽大、接收灵敏度高、抗干扰和抗衰落能力强等突出特点，同时还可以与目前流行的各种基于TCP/IP的网络应用业务相结合，可以在最大程度上满足客户的多种业务需求。为指挥、抢险、侦察、野外作战等应急通信提供高质量、高速率、无线实时传输的理想解决方案，广泛应用于军队、武警、公安、消防、交通、海关、油田、矿山、水利、电力、金融等国家重要部门。二、系统特点点对多点组网，组网灵活BHUSYSTEM2420可以实现真正意义上的同时点对多点大规模组网，而并非“多套的点对点设备”,也不同于TDMA（时分多址）这种表面上的按照时间片划分分别通信的低效率点对多点方式，而是真正的点对多点同时通信。通过内部软件设置，可将2420设备任意设置为中心站或者远端站。每个中心站最多同时可实现与4个远端站之间的无线组网。远端站与中心站、远端站与远端站之间都可互相访问，实现实时的数据传输。无线组网后的带宽由中心站实时调配。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页采用智能天线技术和超高接收灵敏度保障，以低功率实现远距通信BHUSYSTEM2420采用2.4GHz频率，设备发射功率只有19dBm，同样发射功率的其它设备传输距离不足100米，而BHUSYSTEM2420可实现最远20Km的传输距离，主要是由于其具备智能天线技术和超高的接收灵敏度（-105.5dBm）。智能天线技术：智能天线的原理是将无线电的信号导向具体的方向，产生空间定向波束，使天线主波束对准用户信号到达方向DOA(DirectionofArrinal)，旁瓣或零陷对准干扰信号到达方向，达到充分高效利用终端用户信号并删除或抑制干扰信号的目的。最初的智能天线技术主要用于雷达、声纳、军事抗干扰通信，用来完成空间滤波和定位等，目前多用于移动通讯基站设备。BHUSYSTEM2420的智能天线技术，主要分别由ASIC硬件和系统软件共同完成，如图所示，在硬件上，每一台BHUSYSTEM2420具备6个射频单元，系统CPU同时控制2个ASIC的运转，而每个ASIC分别负责3个射频单元的高效运转。相比普通无线设备的1个射频单元，其在性能上提高了6倍以上。采用配套的6根7.5dBm的全向天线，其等效输出功率可达到42dBm，为其远距离传输能力提供了硬件保障。在软件上，主要采用了SDMA和Beamforming两项智能天线技术。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页SDMA（空分多址）实现的核心技术是智能天线的应用，理想情况下它要求天线给每个用户分配一个点波束，这样根据用户的空间位置就可以区分每个用户的无线信号，换句话说，处于不同位置的用户可以在同一时间使用同一频率和同一码型而不会相互干扰，这就是Beamforming（自适应波束赋形）技术。超高的接收灵敏度接收灵敏度是评判一个无线设备性能的重要指标，BHUSYSTEM2420具备-105.5dBm的超高接收灵敏度，比普通无线设备提高了10dBm以上，而理论上讲，6dBm的信号就可以使传输距离增加一倍，因此BHUSYSTEM2420的超低接收灵敏度为其远距离传输能力增加了另外一个技术保障。双向高带宽远距离透明传输BHUSYSTEM2420设备最高可以提供高达25Mbps的IP传输带宽，远端设备与中心站之间可提供最远20公里的无线连接。同时由于采用了智能天线技术，其通信带宽相对传统无线通信设备有了很大的提高。如图所示，在1~15KM的范围之内，BHUSYSTEM2420可提供12~25Mb的通信带宽，实现真正意义上的高带宽动中通远距离无线通信。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页多基站漫游、易于扩容BHUSYSTEM2420采用先进的多基站间漫游技术，允许移动端设备在多个基站之间进行漫游。...
