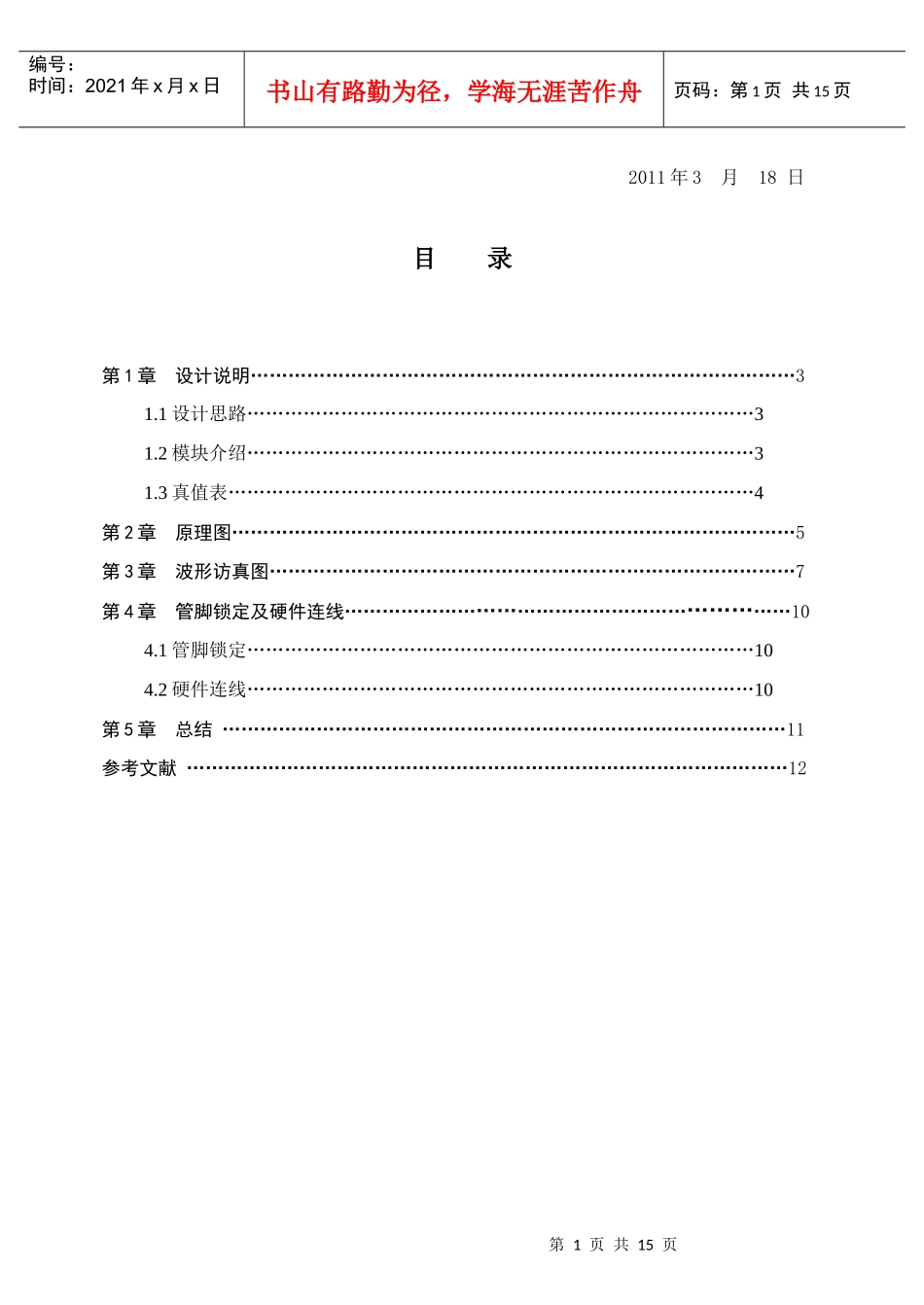

第0页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共15页燕山大学课程设计（论文）任务书院（系）：电气工程学院基层教学单位：电子实验中心学号学生姓名专业（班级）设计题目自动电子钟设计技术参数●用24小时制进行时间显示●能够显示小时，分钟●上电后从“00：00：00”开始显示设计要求●采用6个静态数码管显示时间工作量●学会使用Max+PlusII软件和实验箱；●独立完成电路设计，编程下载、连接电路和调试；●参加答辩并书写任务书。工作计划1.了解EDA的基本知识，学习使用软件Max+PlusII，下发任务书，开始电路设计；2.学习使用实验箱，继续电路设计；3.完成电路设计；4.编程下载、连接电路、调试和验收；5.答辩并书写任务书。参考资料《数字电子技术基础》.阎石主编.高等教育出版社.《EDA课程设计指导书》.指导教师签字基层教学单位主任签字第1页共15页第0页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页2011年3月18日目录第1章设计说明……………………………………………………………………………31.1设计思路………………………………………………………………………31.2模块介绍………………………………………………………………………31.3真值表…………………………………………………………………………4第2章原理图………………………………………………………………………………5第3章波形访真图…………………………………………………………………………7第4章管脚锁定及硬件连线……………………………………………………………104.1管脚锁定………………………………………………………………………104.2硬件连线………………………………………………………………………10第5章总结………………………………………………………………………………11参考文献……………………………………………………………………………………12第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页第一章设计说明一设计思路自动电子钟要求从00:00:00开始显示到23:59:59实际上就是一个60*60*24进制的加法器固在电路设计时只需要将已有的加法计数器改成60*60*24进制加法计数器就行了，整个计数器分三个模块，每个模块有两个十进制计数器组成。74160真值表二模块介绍模块一：模块一为秒模块，有一个十进制计数器和一个由十进制计数器该的六进制计数器组成，输出分别接秒的个位和十位。模块二：模块二为分模块，其构成与秒模块一样，输出分别接分的个位和十位。模块三：模块三为时模块，先由两个十进制计数器组成100进制计数器在改为24进制输出分别接在时的个位和十位。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页三真值表第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页第二章原理图模块一1A1B1C1D2A2B2C2D3A3B3C3D4A4B4C4D5A5B5C5D6A6B6CQD000000000000000000000000100000000000000000000000………………………………………………………………100100000000000000000000000010000000000000000000………………………………………………………………100110100000000000000000000000010000000000000000………………………………………………………………100110101001000000000000000000000000100000000000………………………………………………………………100110101001101000000000000000000000000010000000………………………………………………………………100110101001101010010000000000000000000000001000………………………………………………………………100110101001101011000100000000000000000000000000第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页模块二模块三总原理图第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页第7页共15页第6页共15页...
