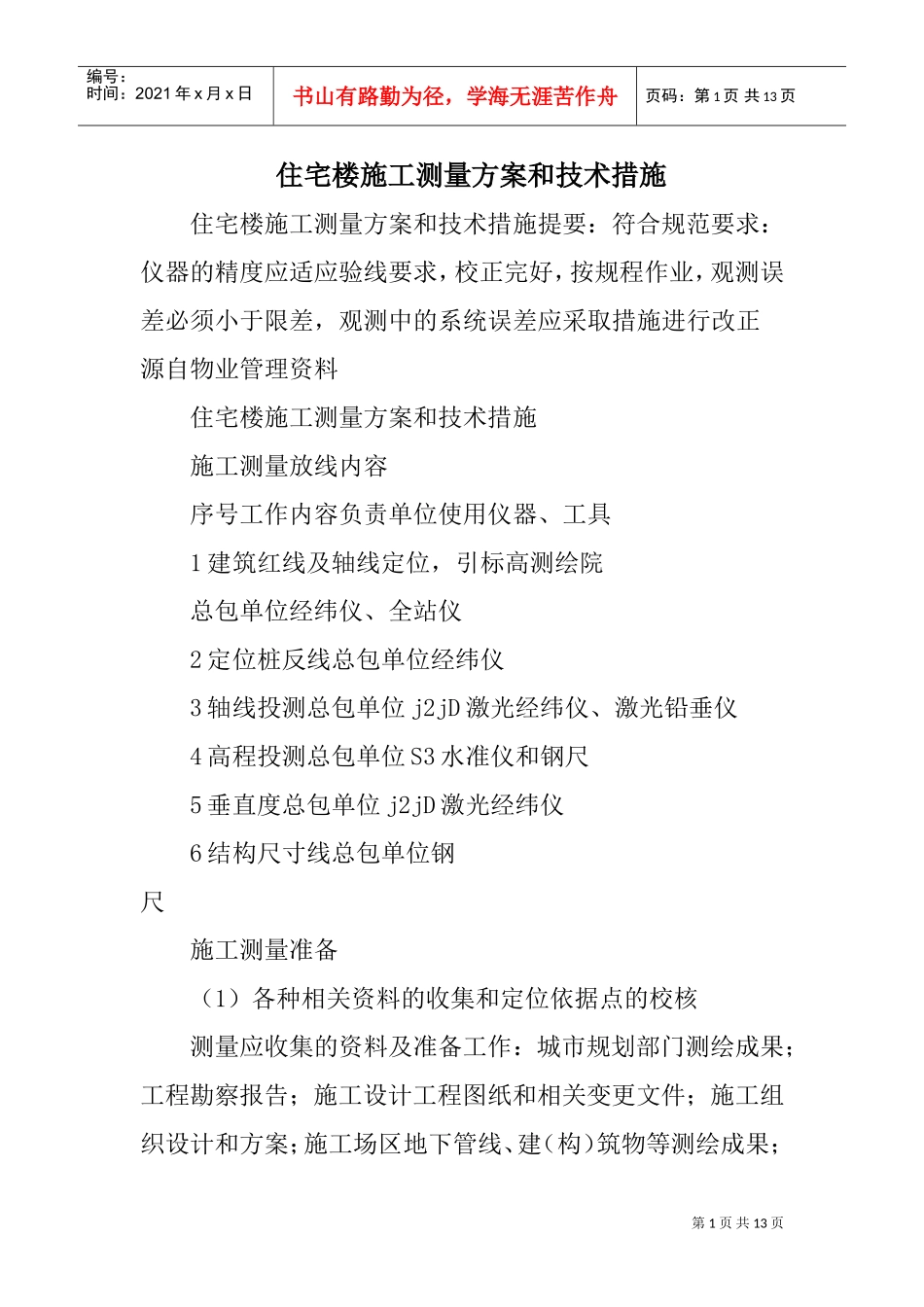

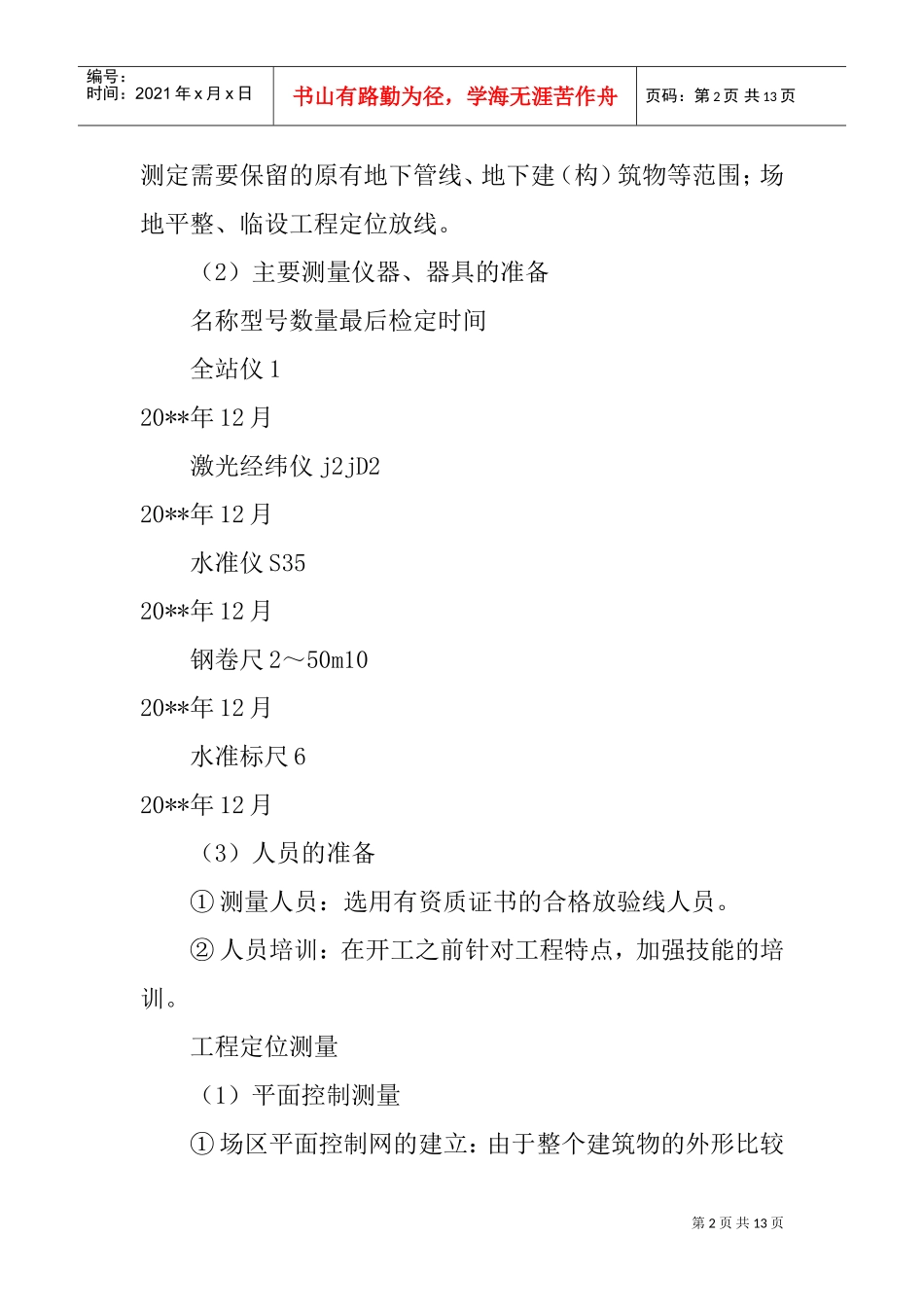

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页住宅楼施工测量方案和技术措施住宅楼施工测量方案和技术措施提要：符合规范要求：仪器的精度应适应验线要求，校正完好，按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正源自物业管理资料住宅楼施工测量方案和技术措施施工测量放线内容序号工作内容负责单位使用仪器、工具1建筑红线及轴线定位，引标高测绘院总包单位经纬仪、全站仪2定位桩反线总包单位经纬仪3轴线投测总包单位j2jD激光经纬仪、激光铅垂仪4高程投测总包单位S3水准仪和钢尺5垂直度总包单位j2jD激光经纬仪6结构尺寸线总包单位钢尺施工测量准备（1）各种相关资料的收集和定位依据点的校核测量应收集的资料及准备工作：城市规划部门测绘成果；工程勘察报告；施工设计工程图纸和相关变更文件；施工组织设计和方案；施工场区地下管线、建（构）筑物等测绘成果；第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页测定需要保留的原有地下管线、地下建（构）筑物等范围；场地平整、临设工程定位放线。（2）主要测量仪器、器具的准备名称型号数量最后检定时间全站仪120**年12月激光经纬仪j2jD220**年12月水准仪S3520**年12月钢卷尺2～50m1020**年12月水准标尺620**年12月（3）人员的准备①测量人员：选用有资质证书的合格放验线人员。②人员培训：在开工之前针对工程特点，加强技能的培训。工程定位测量（1）平面控制测量①场区平面控制网的建立：由于整个建筑物的外形比较第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页规整，整个建筑物呈较规则的形状，把建筑物的四边向外扩展5-10m的距离，四条边线相交成为一个网状控制网。②场区平面控制网选用导线网，控制线的间距为50m，控制桩之间应通视、易量。③点位的设立：点位选择在土质坚硬便于长期保存的地方，要求其顶面略低于场地设计标高。④场区平面控制网的精度要求：按一级技术要求布设控制网，建筑方格网布设后，对方格网轴线交点的角度及轴线间距离进行测量，调整控制点，使其符合要求。建筑方格网的主要技术指标等级边长（m）测角中误差边长相对中误差一级30～50±51/40000（2）高程控制测量①高程控制网的建立：高程控制测量的等级选用四等水准测量，作为场区的首级高程控制。高程控制网与平面控制网使用同一个控制网，控制网中的各控制桩点同样作为高程控制网的控制点。A、控制网选用水准测法，高程控制点在结构周围设置不少于4个，控制点间距不大于100m。B、点位的测设：高程控制点的标识与标志的埋设应符合规范的有关规定，点位应选择在土质坚硬便于长期保存的地第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页方，要求其桩底低于冰冻层，也可利用固定地物或平面控制点。②高程控制网的精度要求：四等水准测量采用中丝读数法，每站观测顺序为"后-后-前-前"。水准测量的主要技术要求等级每公里高差中数中误差（mm）仪器型号水准标尺观测次数往返较差、附合或环闭合差（mm）偶然中误差mΔ全中误差mw与已知点联测环线或附合平地四等±5±10DS3双面往返往±注：L为附合线路或闭合环路长度（以km计）。（3）建筑物定位放线和基础定位测量①建筑物平面控制网的建立控制网选用十字主轴线法。在施测过程中，掌握由整体到局部的原则，先布设主轴线引桩控制点，在主轴线引桩的基础上加密测设其它轴线。②建筑物平面控制网的精度等级及技术要求：选用二级。建筑物平面控制网主要技术要求等级适用范围测角中误差（）边长相对中误差二级框架建筑±121/15000③基础开挖放线：建筑物的平面控制网测定并验线合格第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页后，按造建筑物平面控制网的精度测定建筑轴线控制桩，基槽开挖边界应拉小线沿基槽内口撒白灰线，灰线宽度不宜超过15mm。④建筑物的基础放线A、控制开挖标高：在槽壁上每隔3m测设距槽底设计标高100cm的水平桩，整体开挖基础在挖土接近槽底时，应及时测设...
