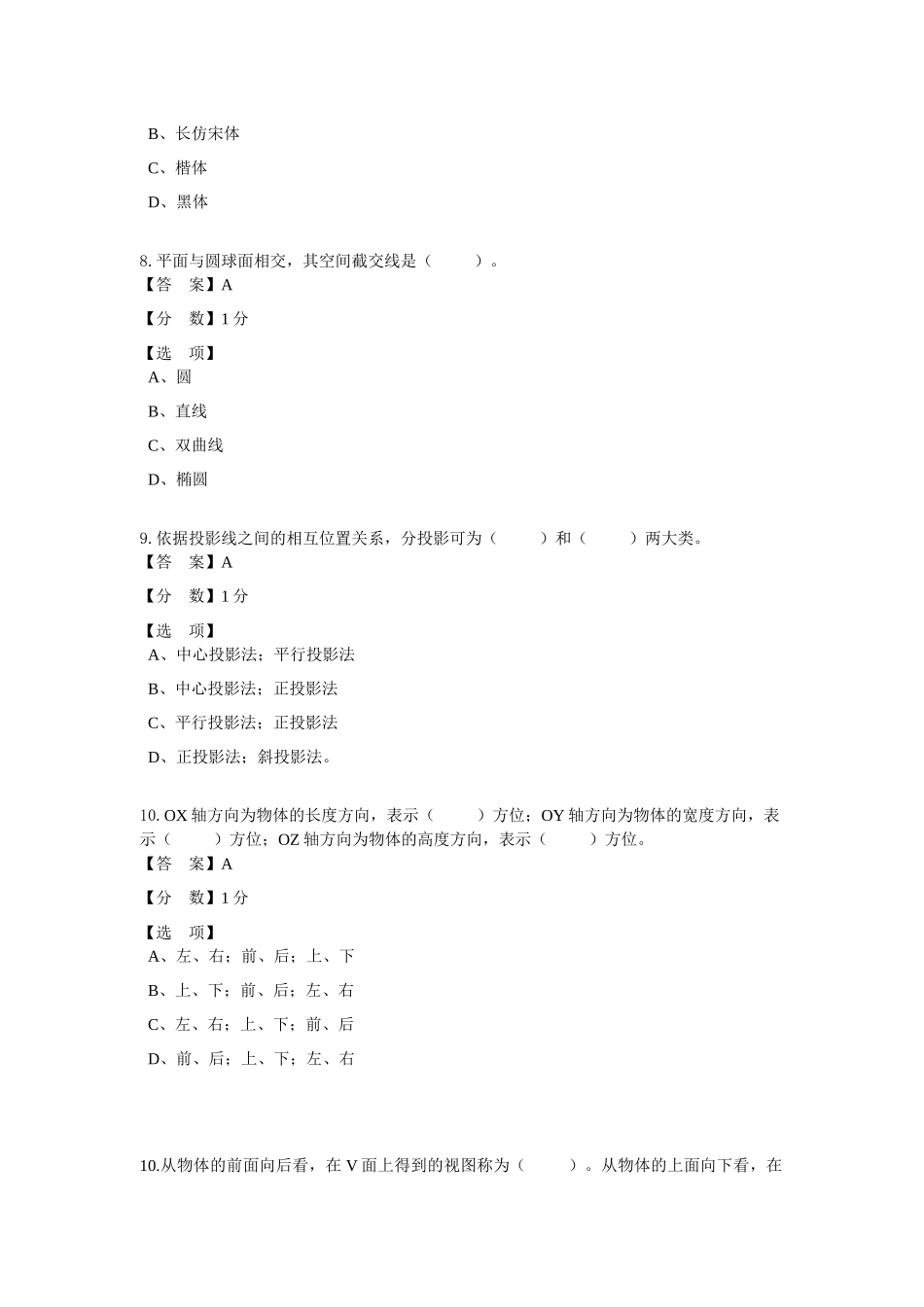

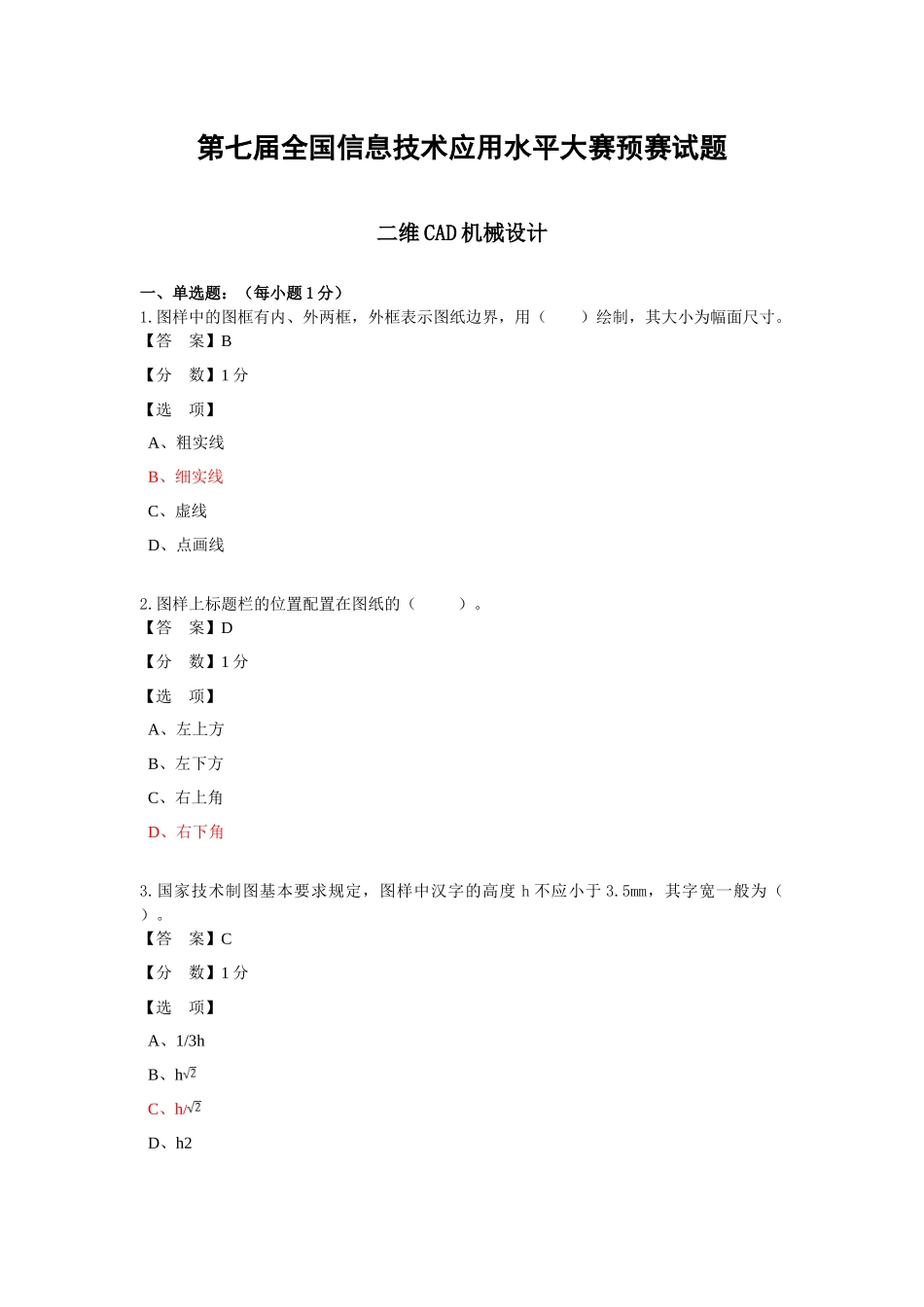

第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题：（每小题1分）1.图样中的图框有内、外两框，外框表示图纸边界，用（）绘制，其大小为幅面尺寸。【答案】B【分数】1分【选项】A、粗实线B、细实线C、虚线D、点画线2.图样上标题栏的位置配置在图纸的（）。【答案】D【分数】1分【选项】A、左上方B、左下方C、右上角D、右下角3.国家技术制图基本要求规定，图样中汉字的高度h不应小于3.5mm，其字宽一般为（）。【答案】C【分数】1分【选项】A、1/3hB、hC、h/D、h24.国家技术制图基本要求规定，比例是指（）之比。【答案】A【分数】1分【选项】A、图样中机件要素的线性尺寸与实际机件的线性尺寸之比B、实际机件要素的线性尺寸与图样中机件的线性尺寸之比C、1：5D、2：15.根据基准作用的不同，一般将基准分为设计基准和（）。【答案】B【分数】1分【选项】A、测量基准B、工艺基准C、安装基准D、工序基准6.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小以及绘图的准确度（）。图样中的尺寸在没有特别说明的情况下，均以为（）单位。【答案】C【分数】1分【选项】A、无关；厘米B、有关；厘米C、无关；毫米D、有关；毫米7.机械制图国家标准规定汉字应该书写成（）。【答案】B【分数】1分【选项】A、草体B、长仿宋体C、楷体D、黑体8.平面与圆球面相交，其空间截交线是（）。【答案】A【分数】1分【选项】A、圆B、直线C、双曲线D、椭圆9.依据投影线之间的相互位置关系，分投影可为（）和（）两大类。【答案】A【分数】1分【选项】A、中心投影法；平行投影法B、中心投影法；正投影法C、平行投影法；正投影法D、正投影法；斜投影法。10.OX轴方向为物体的长度方向，表示（）方位；OY轴方向为物体的宽度方向，表示（）方位；OZ轴方向为物体的高度方向，表示（）方位。【答案】A【分数】1分【选项】A、左、右；前、后；上、下B、上、下；前、后；左、右C、左、右；上、下；前、后D、前、后；上、下；左、右10.从物体的前面向后看，在V面上得到的视图称为（）。从物体的上面向下看，在H面上得到的视图称为（）。从物体的左面向右看，在W面上得到的视图称为（）。【答案】C【分数】1分【选项】A、主视图；左视图；俯视图B、左视图；主视图；俯视图C、主视图；俯视图；左视图D、左视图；俯视图；主视图11.由已知两点各自的三面投影判断两点的相对位置时，可根据正面投影或侧面投影判断（）；根据正面投影或水平投影判断（）；根据水平投影或侧面投影判断（）。【答案】B【分数】1分【选项】A、上下；前后；左右B、上下；左右；前后C、左右；前后；上下D、前后；左右；上下12.一般位置平面在三面投影面体系中与三个投影面都是倾斜的，它与H，V，W面之夹角分别为（）。【答案】D【分数】1分【选项】A、β，γ，αB、α，γ，βC、β，α，γD、α，β，γ13.轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1称为轴间角，其中任何一个不能为零，三个轴间角之和为（）。【答案】D【分数】1分【选项】A、120°B、180°C、270°D、360°14.正等轴测图的轴间角均为（），其三个方向的轴向伸缩系数（）。【答案】A【分数】1分【选项】A、120°；相等B、120°；不相等C、180°；相等D、180°；不相等15.下列选项中不属于组合体标注尺寸的基本要求的是（）。【答案】C【分数】1分【选项】A、正确B、完整C、复杂D、清晰16.下列不属于组合体尺寸种类的是（）。【答案】D【分数】1分【选项】A、定形尺寸B、定位尺寸C、总体尺寸D、基准尺寸17.下列选项中不能用细实线表示的是（）。【答案】C【分数】1分【选项】A、尺寸线及尺寸界线B、剖面线C、断裂处的边界线D、引出线18.下列选项中要用虚线表示的是（）。【答案】D【分数】1分【选项】A、可见过渡线B、弯折线C、断裂处的边界线D、不可见轮廓线19.尺寸基准是标注尺寸的起点，一个平面图形应有（）方向的尺寸基准。【答案】C【分数】1分【选项】A、一个B、两个C、三个D、四个20.没有定位尺寸，需要根据两个连接关系才能画出的线段，称之为（）。【答案】C【分数】1分【选项】A、已知线段；B、中间线段；C、连接线段；D、过渡线段2...
