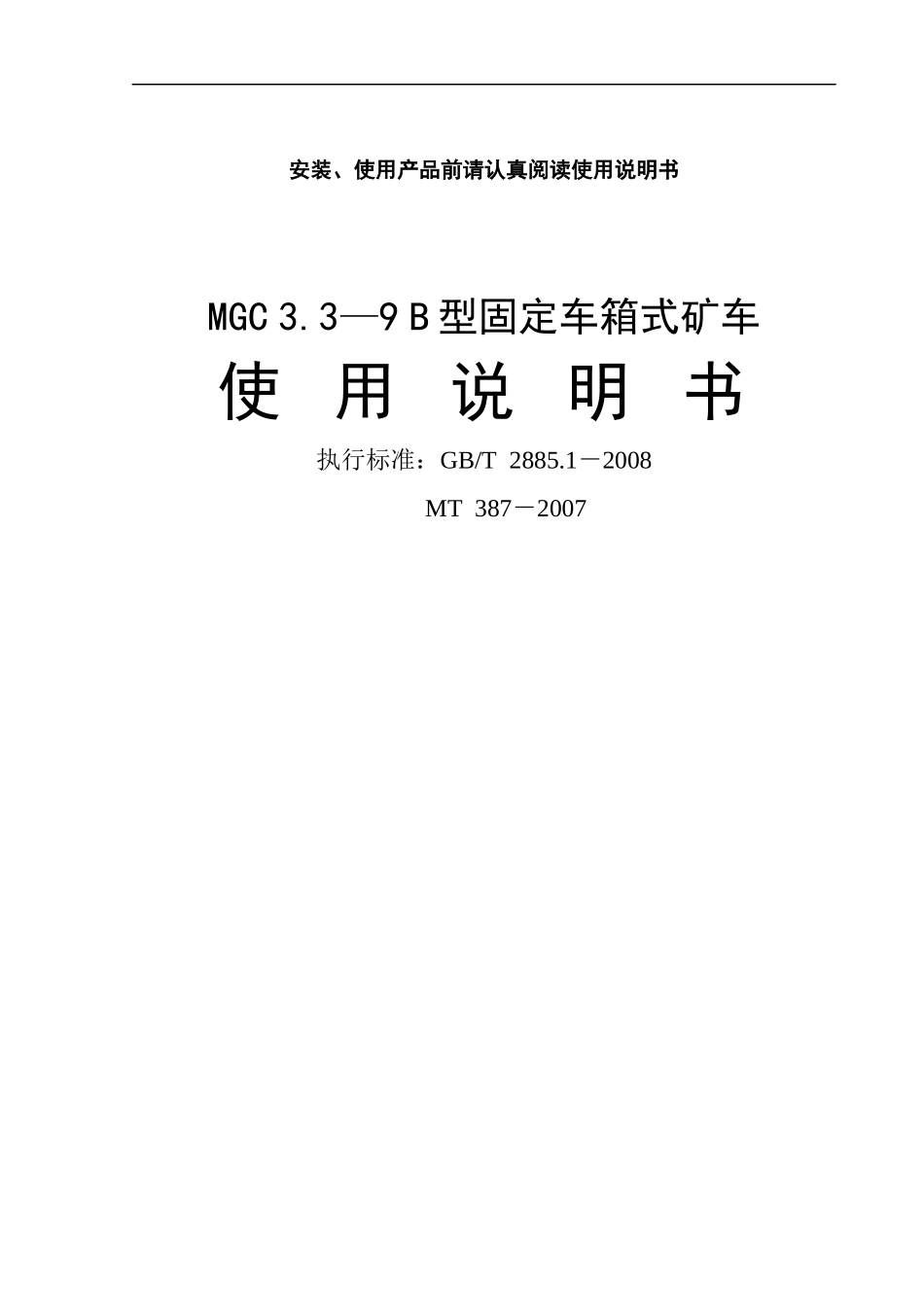

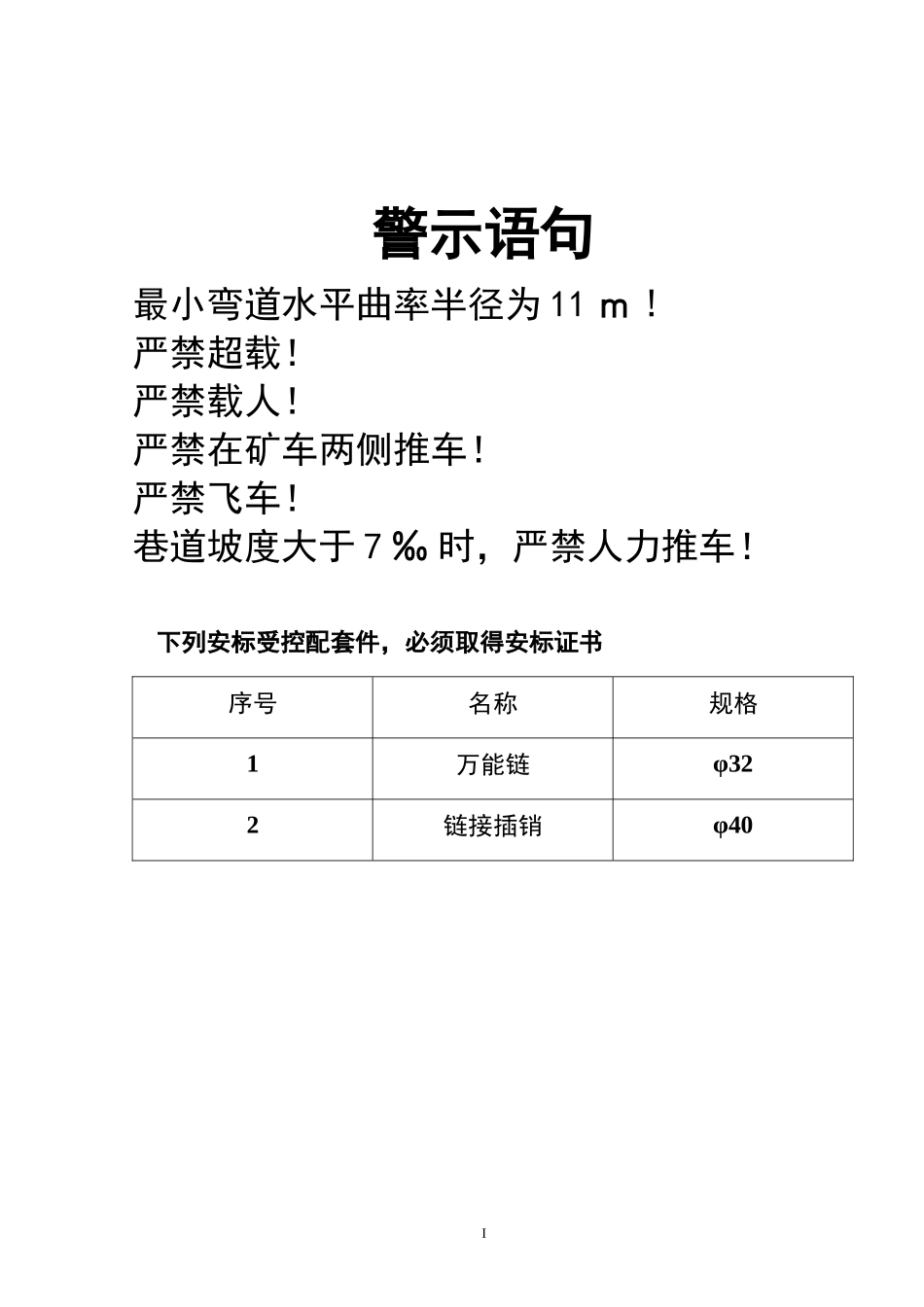

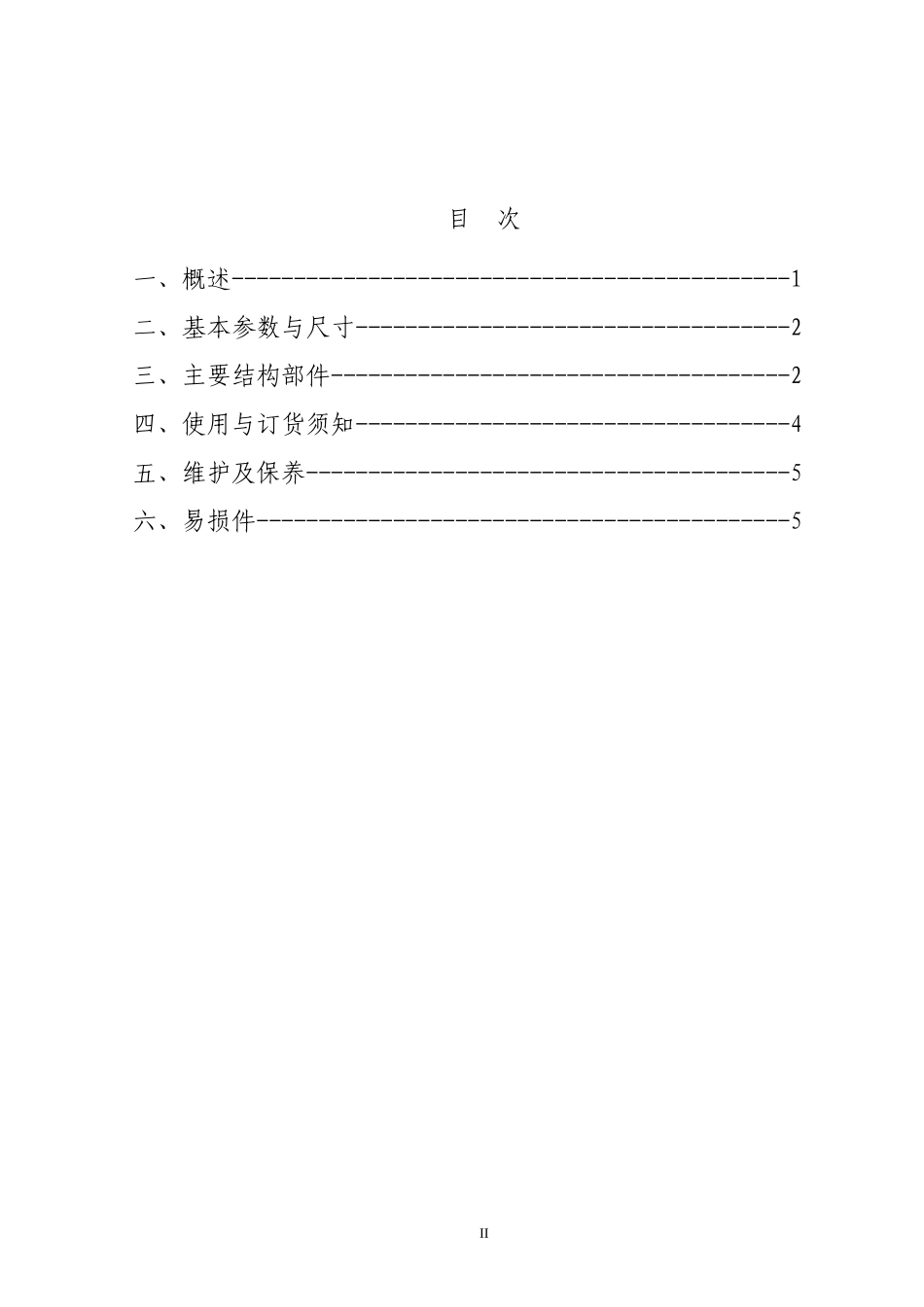

安装、使用产品前请认真阅读使用说明书MGC3.3—9B型固定车箱式矿车使用说明书执行标准:GB/T2885.1-2008MT387-2007警示语句最小弯道水平曲率半径为11m!严禁超载!严禁载人!严禁在矿车两侧推车!严禁飞车!巷道坡度大于7‰时,严禁人力推车!下列安标受控配套件,必须取得安标证书序号名称规格1万能链φ322链接插销φ40I目次一、概述---------------------------------------------1二、基本参数与尺寸-----------------------------------2三、主要结构部件-------------------------------------2四、使用与订货须知-----------------------------------4五、维护及保养---------------------------------------5六、易损件-------------------------------------------5II第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页一、概述1、用途及特点MGC3.3-9B型固定车箱式矿车(以下简称矿车)主要用于煤和矸石的运输。由于矿车的车箱固定在车架上,因此在卸载时必须使用翻车机或其它专用设备才能卸载。本矿车牵引链采用万能链结构,可以实现连续不摘钩翻车的要求。本矿车结构简单、制造容易、坚固耐用、维修方便。本矿车执行的标准为:GB/T2885.1-2008《矿用窄轨车辆第1部分:固定车箱式矿车》、MT387-2007《煤矿窄轨矿车安全性测定方法和判定规则》及Q/TMJ023-2011《MGC3.3-9B型固定车箱式矿车》。2、矿车的产品型号表示意义MGC3.3-9B改进序号轨距代号(9表示轨距900mm)容积(m3)车辆(车)固定车箱式(固)煤矿用车第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页3、受控件明细表表1MGC3.3-9B安标配套件明细表序号零部件名称规格型号生产单位安标编号有效期受控类别1万能链φ32林州市付家河太行煤机厂MCC0800072008.1.11~2012.1.3B2连接插销φ40山东舜天矿业有限公司MCC0600252010.3.9~2014.3.3B来面目二、基本参数与尺寸基本参数与尺寸见图1和表2。图1三、主要结构部件矿车主要由车箱、车架、轮轴、牵引链和销钉式防脱插销等主要部件组成。矿车结构见图2。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页1、车箱车箱是矿车装载矿物的箱形容器,面形式是半圆底。车箱由端板和侧板组成,端板经压力成型后与侧板直接焊接,为了增加刚度,车箱口焊有加强角钢,车箱板上压有加强筋。为了避免矿车在露天贮放中集存雨水,在车箱底部开设排水孔。表2MGC3.3-9B基本参数2、车架车架主要包括车梁、缓冲器、轴卡等部分。车梁由专用槽钢制造,缓冲器是矿车的主要受牵引和受冲击的部件。牵引链插口和缓冲座同铸在一体上。缓冲头采用弹簧和缓冲座相连接。轴卡是容积装载量最大装载量轨距G外形尺寸轴距C车轮直径D牵引高度h额定牵引力矿车自重长度L宽度B高度Hm3tmmkNkg3.335.3900345013201300110035032060≤1330注1:高度H和牵引高h自轨面算起。注2:装载量按物料松散密度ρ=900kg/m3计算,最大装载量按物料松散密度ρ=1800kg/m3计算。第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页1—车箱;2—车架;3—轮轴;4—插销;5—牵引链图2MGC3.3-9B固定车箱式矿车结构车架和轮轴的中间联结零件。采用插销式轴卡,轮轴与轴卡的安放位置在轴向预留一定间隙,允许轮轴在运行中可以作轴向窜动以适应线路不直对矿车的影响。为了防止轮轴在轴卡内转动而损坏轴卡,在轮轴上加焊有挡环。3、轮轴轮轴是矿车的走行部分,本矿车采用开式轮轴,由于车轮前端有端盖,对手工装卸轮轴和调整滚动轴承间隙都比较方便。轮轴的车轮直径为350mm,轴承使用的是30313单列圆锥滚子轴承。4、牵引链牵引链是矿车编列运行及斜井串车运行时矿车之间的连接器,本矿车的牵引链为万能链。第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页5、插销销钉式防脱插销,是在串车提升时和在翻车机中卸载时,防止矿车自动窜出销孔的安全设施。本矿车采用锁圈式防落装置,经过多...
