中国石化某项目煤气化部分主厂房钢结构工程pVIP免费

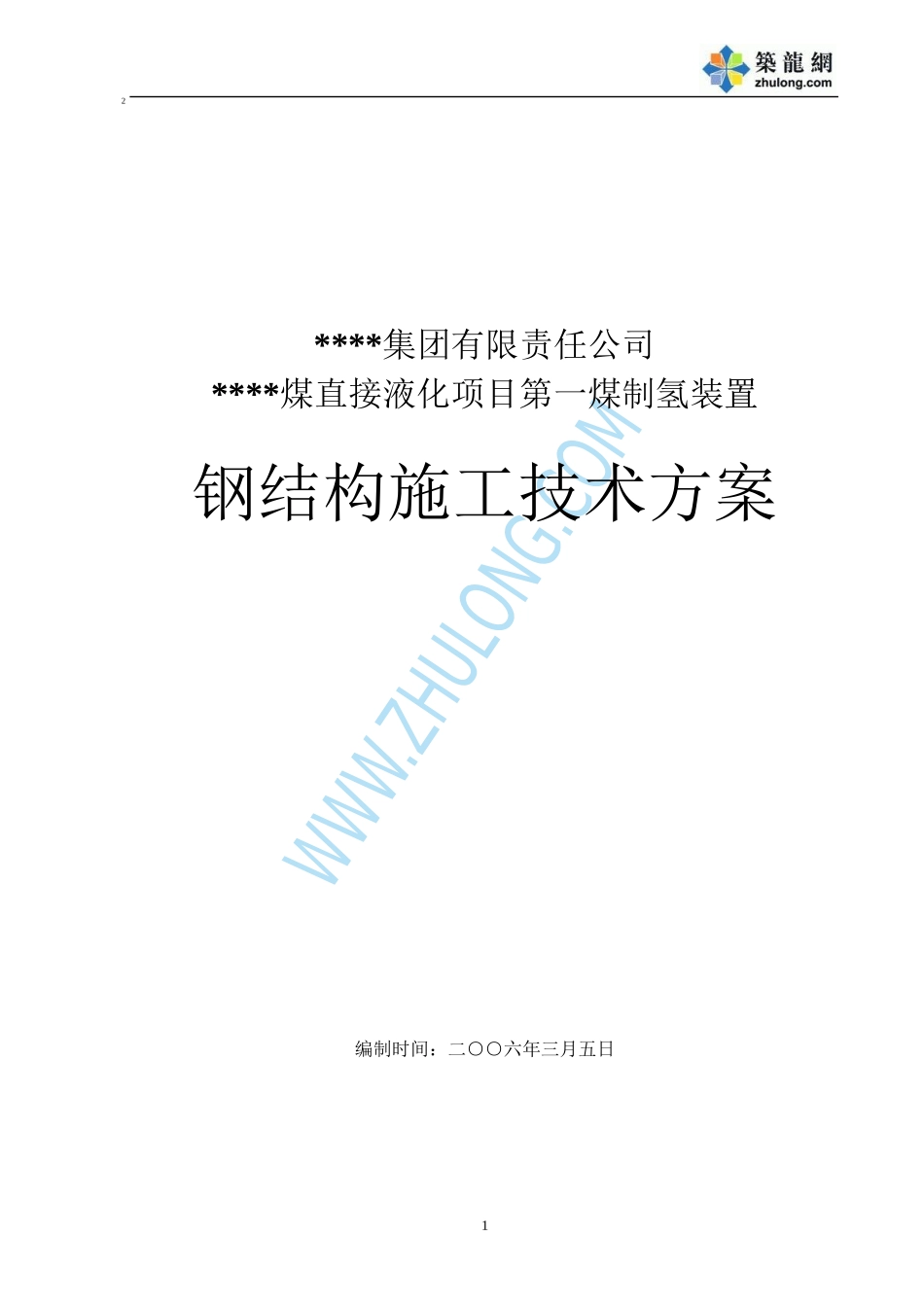

中国石化某项目煤气化部分主厂房钢结构工程p_第1页
1/37

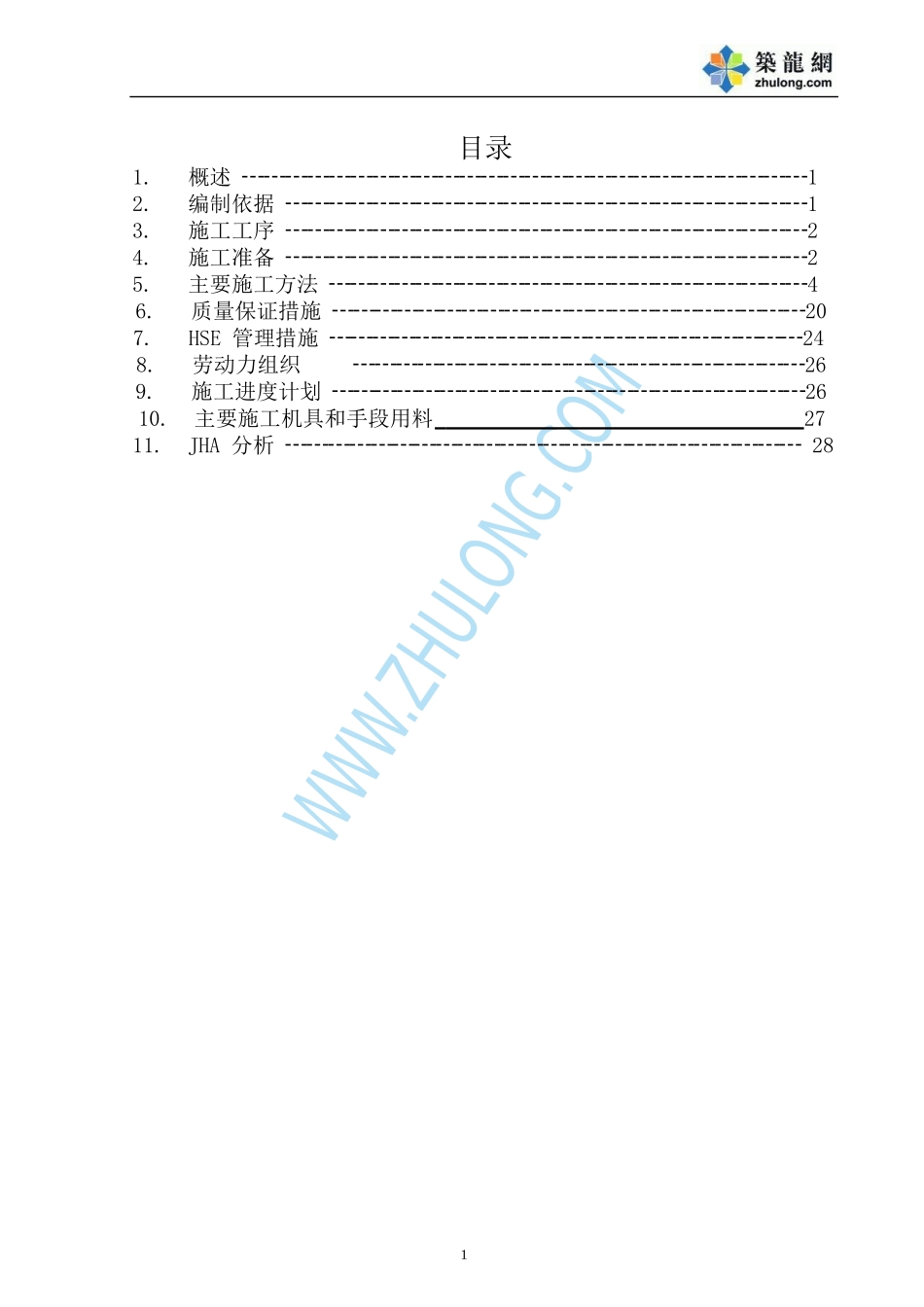

中国石化某项目煤气化部分主厂房钢结构工程p_第2页
2/37

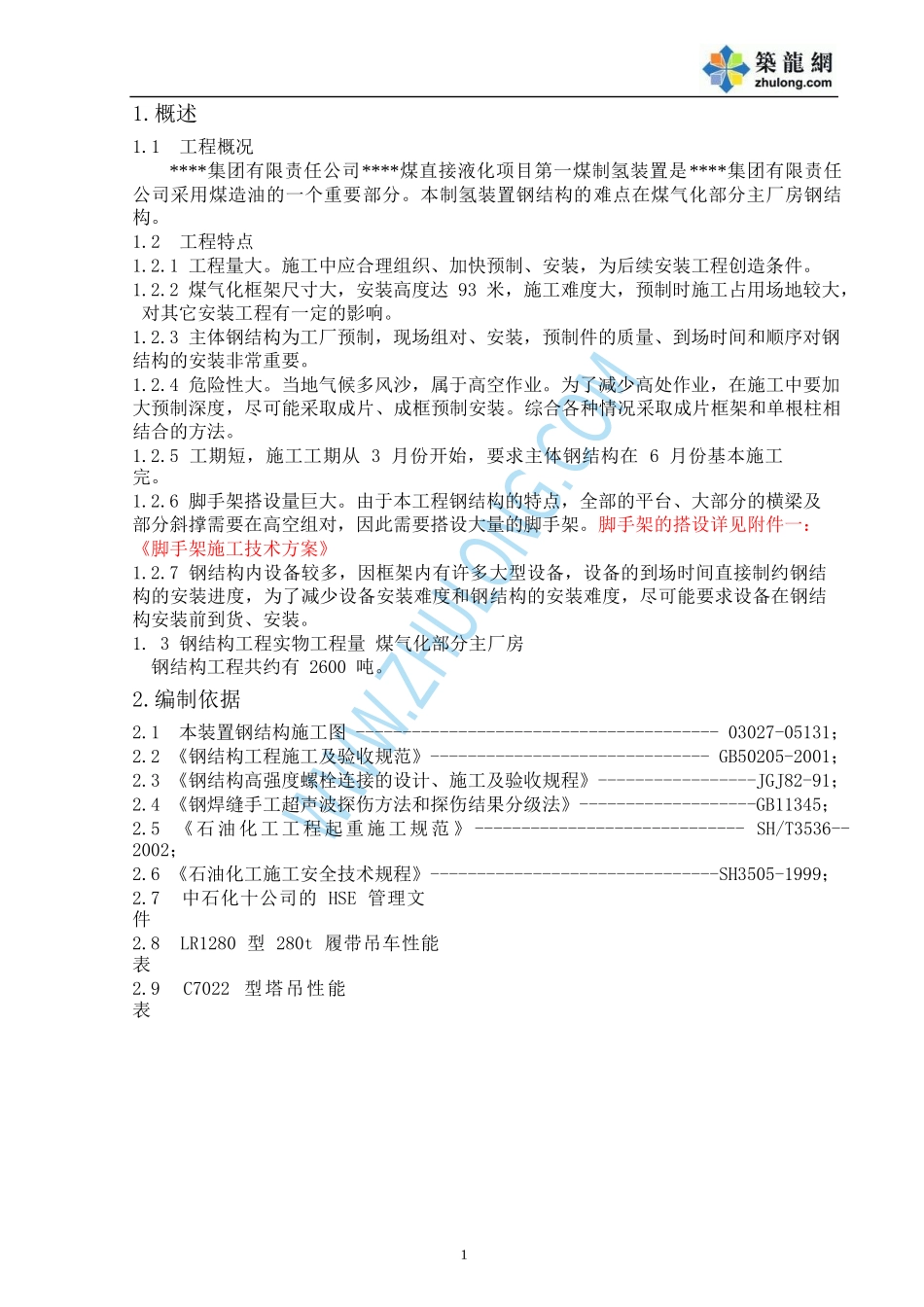

中国石化某项目煤气化部分主厂房钢结构工程p_第3页
3/37
2****集团有限责任公司****煤直接液化项目第一煤制氢装置钢结构施工技术方案编制时间:二○○六年三月五日11目录1.概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12.编制依据┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13.施工工序┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄24.施工准备┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄25.主要施工方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄46.质量保证措施┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄207.HSE管理措施┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄248.劳动力组织┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄269.施工进度计划┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2610.主要施工机具和手段用料2711.JHA分析┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2811.概述1.1工程概况****集团有限责任公司****煤直接液化项目第一煤制氢装置是****集团有限责任公司采用煤造油的一个重要部分。本制氢装置钢结构的难点在煤气化部分主厂房钢结构。1.2工程特点1.2.1工程量大。施工中应合理组织、加快预制、安装,为后续安装工程创造条件。1.2.2煤气化框架尺寸大,安装高度达93米,施工难度大,预制时施工占用场地较大,对其它安装工程有一定的影响。1.2.3主体钢结构为工厂预制,现场组对、安装,预制件的质量、到场时间和顺序对钢结构的安装非常重要。1.2.4危险性大。当地气候多风沙,属于高空作业。为了减少高处作业,在施工中要加大预制深度,尽可能采取成片、成框预制安装。综合各种情况采取成片框架和单根柱相结合的方法。1.2.5工期短,施工工期从3月份开始,要求主体钢结构在6月份基本施工完。1.2.6脚手架搭设量巨大。由于本工程钢结构的特点,全部的平台、大部分的横梁及部分斜撑需要在高空组对,因此需要搭设大量的脚手架。脚手架的搭设详见附件一:《脚手架施工技术方案》1.2.7钢结构内设备较多,因框架内有许多大型设备,设备的到场时间直接制约钢结构的安装进度,为了减少设备安装难度和钢结构的安装难度,尽可能要求设备在钢结构安装前到货、安装。1.3钢结构工程实物工程量煤气化部分主厂房钢结构工程共约有2600吨。2.编制依据2.1本装置钢结构施工图---------------------------------------03027-05131;2.2《钢结构工程施工及验收规范》------------------------------GB50205-2001;2.3《钢结构高强度螺栓连接的设计、施工及验收规程》-----------------JGJ82-91;2.4《钢焊缝手工超声波探伤方法和探伤结果分级法》-------------------GB11345;2.5《石油化工工程起重施工规范》-----------------------------SH/T3536--2002;2.6《石油化工施工安全技术规程》-------------------------------SH3505-1999;2.7中石化十公司的HSE管理文件2.8LR1280型280t履带吊车性能表2.9C7022型塔吊性能表23.施工工序钢结构施工工序见图3.1施工准备工作图纸会审施工方案编制材料管理号料、切割下料涂刷底漆技术交底材料验收校核组装定位焊接构件尺寸检验焊接基础验收、处理编号、安排出厂补涂底漆尺寸、焊接质量检验组片安装找正、找平节点焊接涂刷底漆办理工序交接涂面漆、防火安装质量检验整体找正、找平整理交工文件图3.1钢结构施工工序流程图4.施工准备4.1工程说明本项目钢结构的施工重点为煤气化主厂房钢结构部分。它安装在36m高的砼框架上,主架标高84m,局部高93m。面积为24m×42m和24m×27m,共有七层平台高度分别为44m、50m、56m、62m、67m、75m、84m,平台上铺设花纹钢板和压焊钢格栅板,气化框架有15根柱子,柱子全部为箱型柱,在标高57.3米以下为XZ1000×1000和XZ900×900两种,标高57.3~84米之间为XZ800×800a和XZ800×800两种,在标高84米以上为XZ600×600和XZ500×500两种。钢柱的制作分段为四段,分别是:36.3~51.3为一段长15米,51.3~63.3为一段长12米,63.3~76.3为一段长13米,76.3到顶为一段长7.7~16.7米。柱子在36.3米处采用栓接形式安装。每根柱采用焊接形式,箱型梁采用栓焊连接,H型钢梁及箱型斜撑采用高强螺栓连接。焊接H型钢及焊接箱型梁、柱材质...
