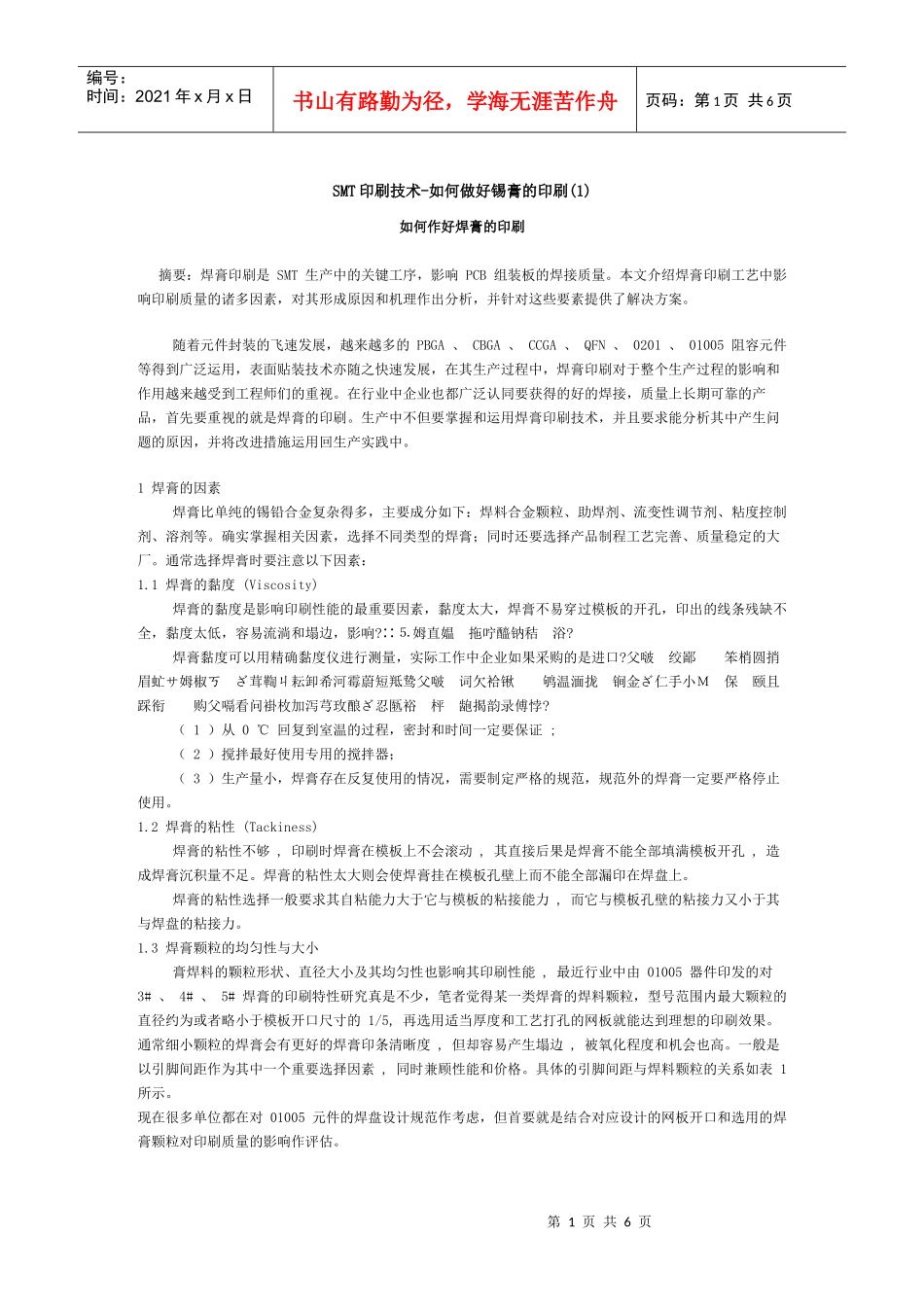

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页SMT印刷技术-如何做好锡膏的印刷(1)如何作好焊膏的印刷摘要：焊膏印刷是SMT生产中的关键工序，影响PCB组装板的焊接质量。本文介绍焊膏印刷工艺中影响印刷质量的诸多因素，对其形成原因和机理作出分析，并针对这些要素提供了解决方案。随着元件封装的飞速发展，越来越多的PBGA、CBGA、CCGA、QFN、0201、01005阻容元件等得到广泛运用，表面贴装技术亦随之快速发展，在其生产过程中，焊膏印刷对于整个生产过程的影响和作用越来越受到工程师们的重视。在行业中企业也都广泛认同要获得的好的焊接，质量上长期可靠的产品，首先要重视的就是焊膏的印刷。生产中不但要掌握和运用焊膏印刷技术，并且要求能分析其中产生问题的原因，并将改进措施运用回生产实践中。1焊膏的因素焊膏比单纯的锡铅合金复杂得多，主要成分如下：焊料合金颗粒、助焊剂、流变性调节剂、粘度控制剂、溶剂等。确实掌握相关因素，选择不同类型的焊膏；同时还要选择产品制程工艺完善、质量稳定的大厂。通常选择焊膏时要注意以下因素：1.1焊膏的黏度(Viscosity)焊膏的黏度是影响印刷性能的最重要因素，黏度太大，焊膏不易穿过模板的开孔，印出的线条残缺不全，黏度太低，容易流淌和塌边，影响?∷⒌姆直媪拖咛醯钠秸浴?焊膏黏度可以用精确黏度仪进行测量，实际工作中企业如果采购的是进口?父啵绞鄙笨梢圆捎眉虻サ姆椒ㄎざ茸鞫ㄐ耘卸希河霉蔚短羝鸷父啵词欠袷锹鸲温湎拢锏金ざ仁手小Ｍ保颐且踩衔购父嗝看问褂枚加泻芎玫酿ざ忍匦裕枰龅揭韵录傅悖?（1）从0℃回复到室温的过程，密封和时间一定要保证;（2）搅拌最好使用专用的搅拌器；（3）生产量小，焊膏存在反复使用的情况，需要制定严格的规范，规范外的焊膏一定要严格停止使用。1.2焊膏的粘性(Tackiness)焊膏的粘性不够,印刷时焊膏在模板上不会滚动,其直接后果是焊膏不能全部填满模板开孔,造成焊膏沉积量不足。焊膏的粘性太大则会使焊膏挂在模板孔壁上而不能全部漏印在焊盘上。焊膏的粘性选择一般要求其自粘能力大于它与模板的粘接能力,而它与模板孔壁的粘接力又小于其与焊盘的粘接力。1.3焊膏颗粒的均匀性与大小膏焊料的颗粒形状、直径大小及其均匀性也影响其印刷性能,最近行业中由01005器件印发的对3#、4#、5#焊膏的印刷特性研究真是不少，笔者觉得某一类焊膏的焊料颗粒，型号范围内最大颗粒的直径约为或者略小于模板开口尺寸的1/5,再选用适当厚度和工艺打孔的网板就能达到理想的印刷效果。通常细小颗粒的焊膏会有更好的焊膏印条清晰度,但却容易产生塌边,被氧化程度和机会也高。一般是以引脚间距作为其中一个重要选择因素,同时兼顾性能和价格。具体的引脚间距与焊料颗粒的关系如表1所示。现在很多单位都在对01005元件的焊盘设计规范作考虑，但首要就是结合对应设计的网板开口和选用的焊膏颗粒对印刷质量的影响作评估。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.4焊膏的金属含量焊膏中金属的含量决定着焊接后焊料的厚度。随着金属所占百分比含量的增加,焊料厚度也增加。但在给定黏度下,随金属含量的增加,焊料的桥连倾向也相应增大。回流焊后要求器件管脚焊接牢固,焊量饱满、光滑并在器件(阻容器件)端头高度方向上有1/3～2/3高度的爬升。为了满足对焊点的焊锡膏量的要求,通常选用85%～92%金属含量的焊膏,焊膏制作厂商一般将金属含量控制在89%或90%,使用效果更好。2模板的因素2.1网板的材料及刻制通常用化学腐蚀和激光切割两种方法,对于高精度的网板,应选用激光切割制作方式,因为激光切割的孔壁直,粗糙度小(小于3μｍ)且有一个锥度。有人已经通过实验证实针对盐粒大小的01005器件，焊膏印刷有更高的精度要求，激光切割已经不能满足，需要采用特殊电铸，也叫电镀。2.2网板的各部分与焊膏印刷的关系（1）开孔的外形尺寸网板上开孔的形状与印刷板上焊盘的形状几何尺寸对焊膏的精密印刷是非常重要的。在贴片的时候，高端的贴片机能精确控制贴装压力，目的也包括尽量不去挤压、破坏焊膏图案，以免在回...
