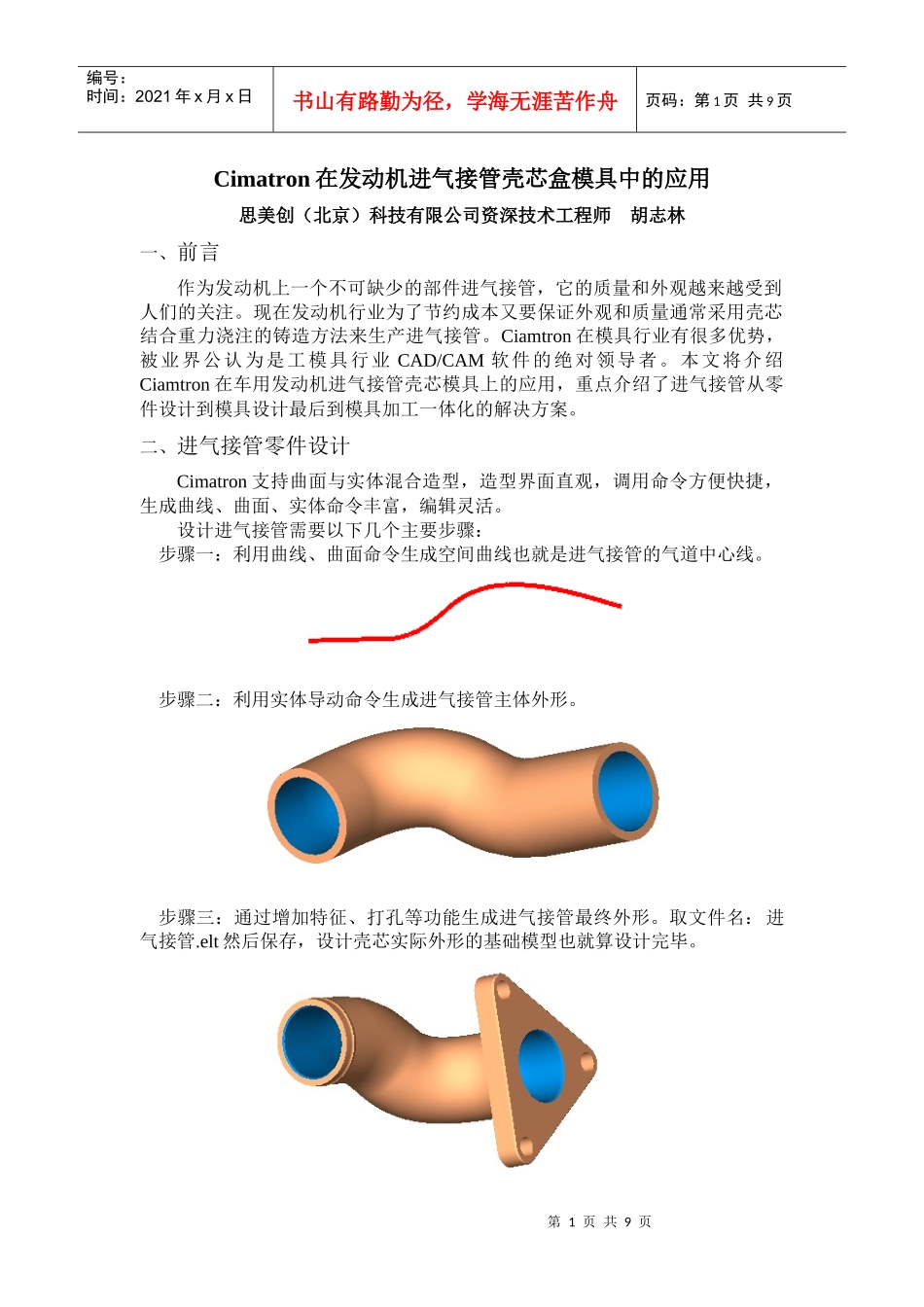

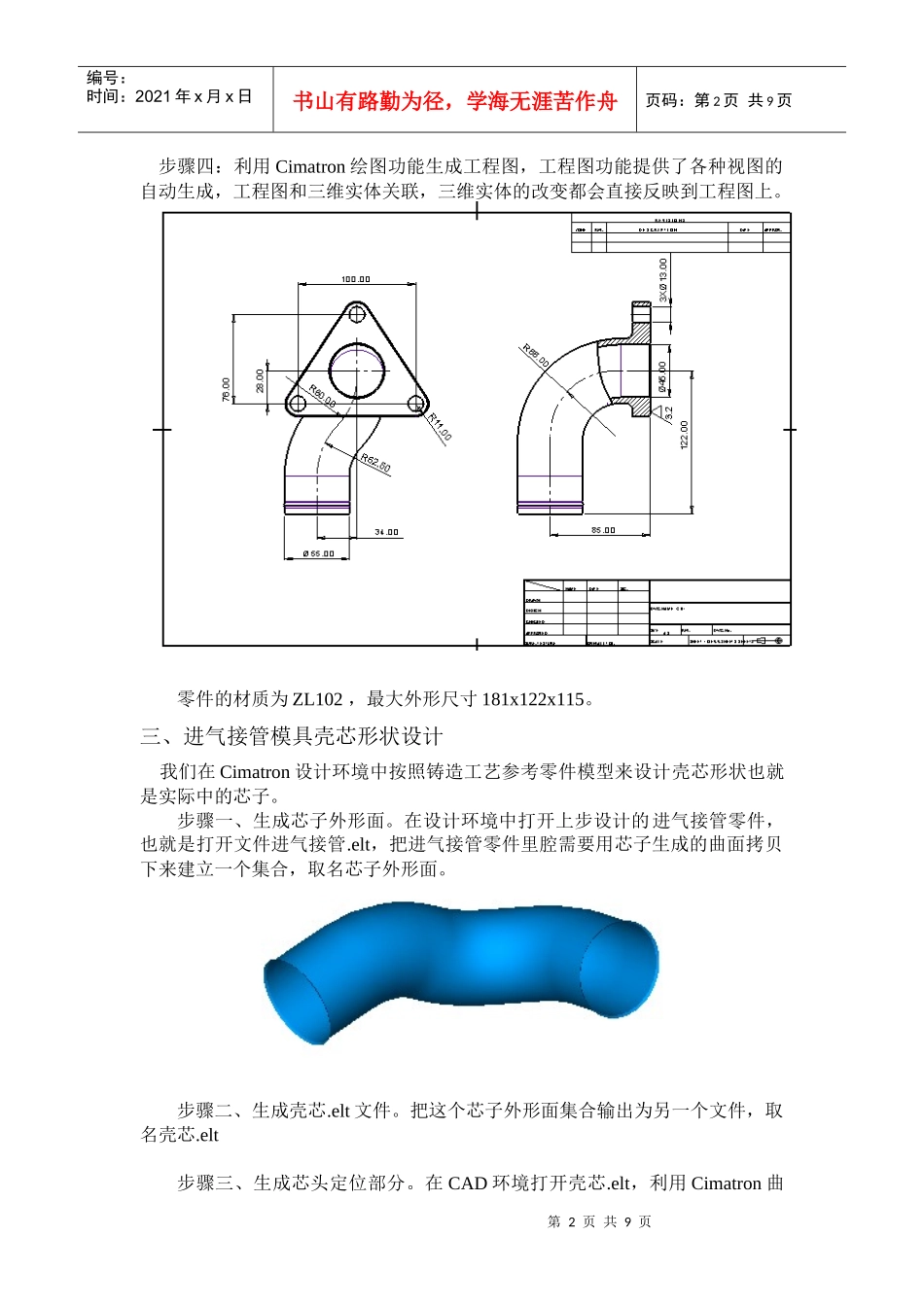

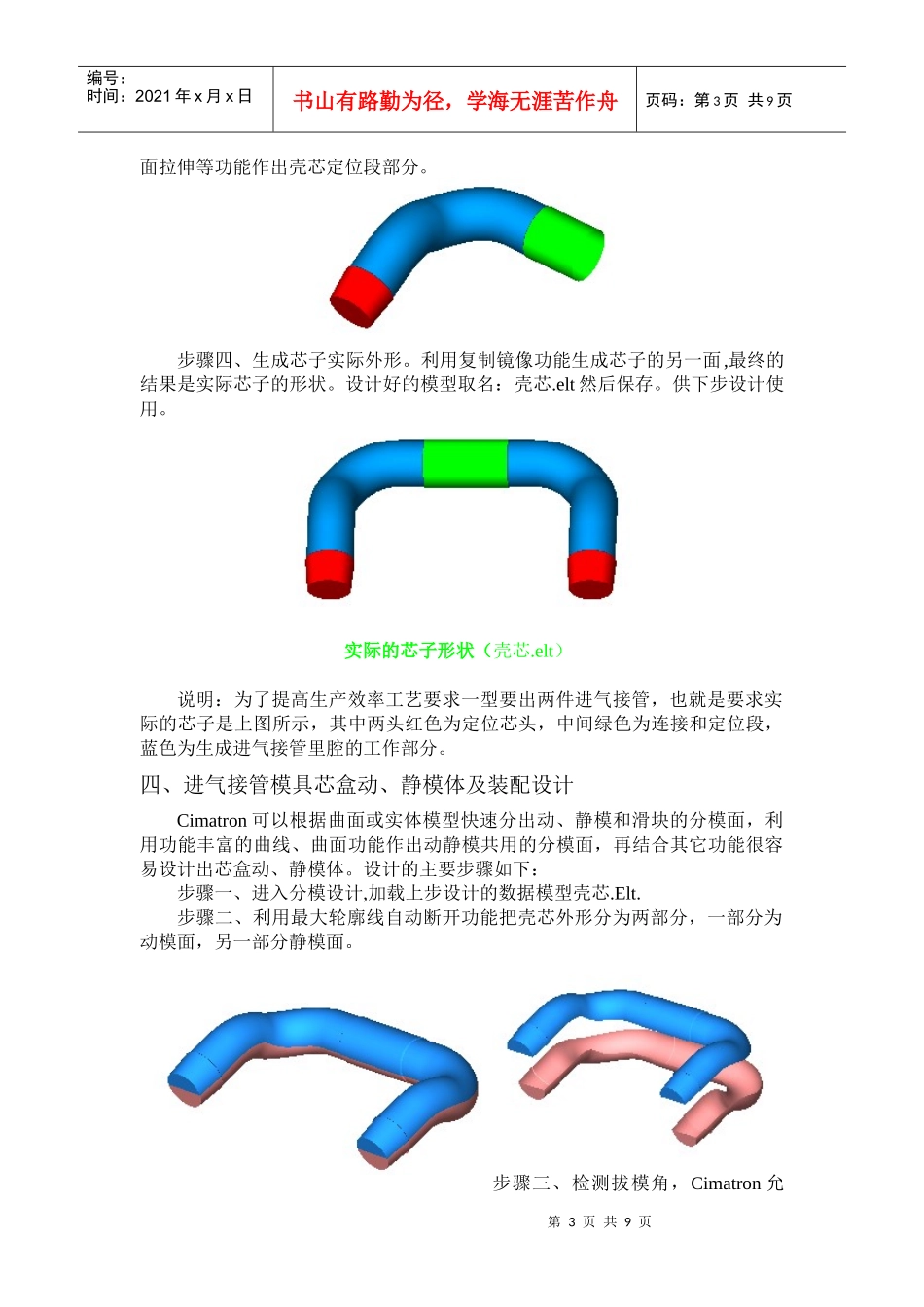

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Cimatron在发动机进气接管壳芯盒模具中的应用思美创（北京）科技有限公司资深技术工程师胡志林一、前言作为发动机上一个不可缺少的部件进气接管，它的质量和外观越来越受到人们的关注。现在发动机行业为了节约成本又要保证外观和质量通常采用壳芯结合重力浇注的铸造方法来生产进气接管。Ciamtron在模具行业有很多优势，被业界公认为是工模具行业CAD/CAM软件的绝对领导者。本文将介绍Ciamtron在车用发动机进气接管壳芯模具上的应用，重点介绍了进气接管从零件设计到模具设计最后到模具加工一体化的解决方案。二、进气接管零件设计Cimatron支持曲面与实体混合造型，造型界面直观，调用命令方便快捷，生成曲线、曲面、实体命令丰富，编辑灵活。设计进气接管需要以下几个主要步骤：步骤一：利用曲线、曲面命令生成空间曲线也就是进气接管的气道中心线。步骤二：利用实体导动命令生成进气接管主体外形。步骤三：通过增加特征、打孔等功能生成进气接管最终外形。取文件名：进气接管.elt然后保存，设计壳芯实际外形的基础模型也就算设计完毕。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页步骤四：利用Cimatron绘图功能生成工程图，工程图功能提供了各种视图的自动生成，工程图和三维实体关联，三维实体的改变都会直接反映到工程图上。零件的材质为ZL102，最大外形尺寸181x122x115。三、进气接管模具壳芯形状设计我们在Cimatron设计环境中按照铸造工艺参考零件模型来设计壳芯形状也就是实际中的芯子。步骤一、生成芯子外形面。在设计环境中打开上步设计的进气接管零件，也就是打开文件进气接管.elt，把进气接管零件里腔需要用芯子生成的曲面拷贝下来建立一个集合，取名芯子外形面。步骤二、生成壳芯.elt文件。把这个芯子外形面集合输出为另一个文件，取名壳芯.elt步骤三、生成芯头定位部分。在CAD环境打开壳芯.elt，利用Cimatron曲第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页面拉伸等功能作出壳芯定位段部分。步骤四、生成芯子实际外形。利用复制镜像功能生成芯子的另一面,最终的结果是实际芯子的形状。设计好的模型取名：壳芯.elt然后保存。供下步设计使用。实际的芯子形状（壳芯.elt）说明：为了提高生产效率工艺要求一型要出两件进气接管，也就是要求实际的芯子是上图所示，其中两头红色为定位芯头，中间绿色为连接和定位段，蓝色为生成进气接管里腔的工作部分。四、进气接管模具芯盒动、静模体及装配设计Cimatron可以根据曲面或实体模型快速分出动、静模和滑块的分模面，利用功能丰富的曲线、曲面功能作出动静模共用的分模面，再结合其它功能很容易设计出芯盒动、静模体。设计的主要步骤如下：步骤一、进入分模设计,加载上步设计的数据模型壳芯.Elt.步骤二、利用最大轮廓线自动断开功能把壳芯外形分为两部分，一部分为动模面，另一部分静模面。步骤三、检测拔模角，Cimatron允第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页许设计者随时检测拔模角，并以不同的颜色显示拔模角的大小，红色表示负拔模。观察分模面有没有倒拔模，没有继续下一步。步骤四、共有分模面设计，利用组合曲线和拉伸、混合曲面等功能设计动、静模共有的分模面。分模面最终外形如下：步骤五、设计芯盒动、静模毛坯，通过草绘一个毛坯外形，再用拉伸功能即可完成。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页步骤六、输出动模体和静模体，这两个部分都含有毛坯和分模面。步骤七、生成芯盒动模体、静模体。Cimatron是通过缝合分模面，再用切出命令生成动模体和静模体芯盒动模体芯盒静模体步骤八、进气接管模具装配设计Cimatron装配功能齐全，为装配零件提供了便捷的约束指令，可以根据企业的要求作出标准件库，可以在装配环境中参考其他零件任意创建所需要的特殊零件。在进气接管模具装配里设计内容包括：确定模架大小，在...
