包装印刷复印机的基本结构和工作原理VIP免费

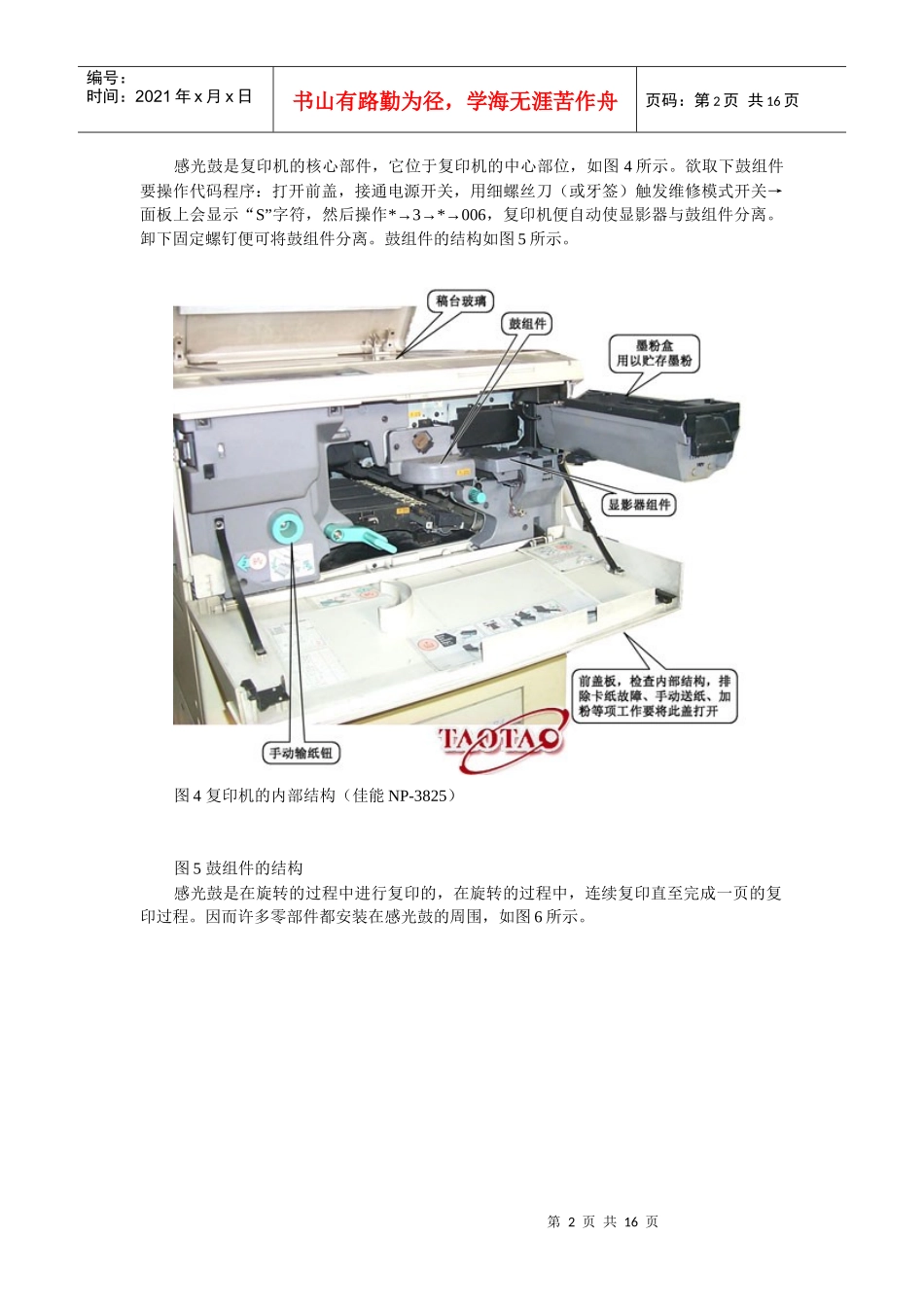

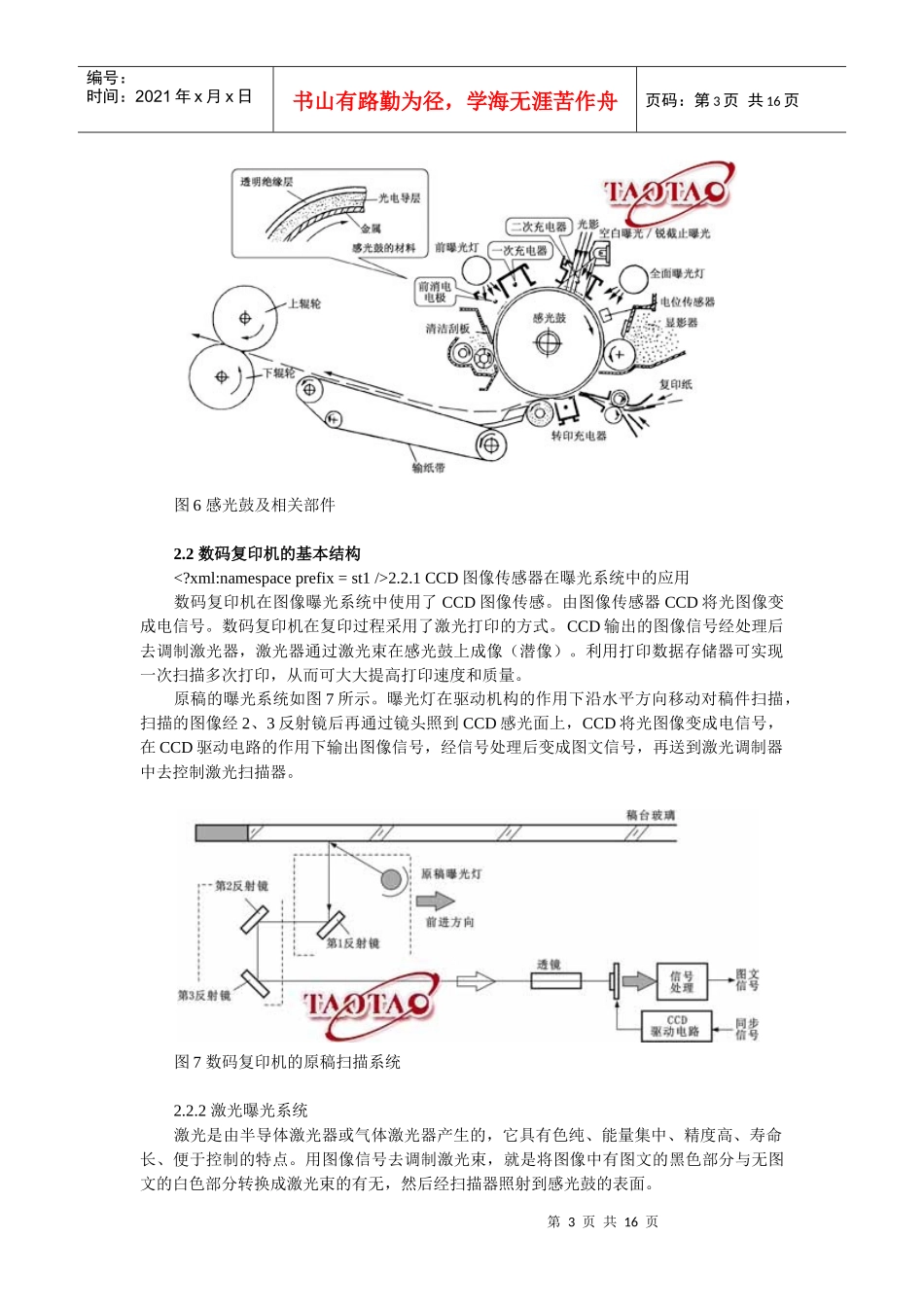

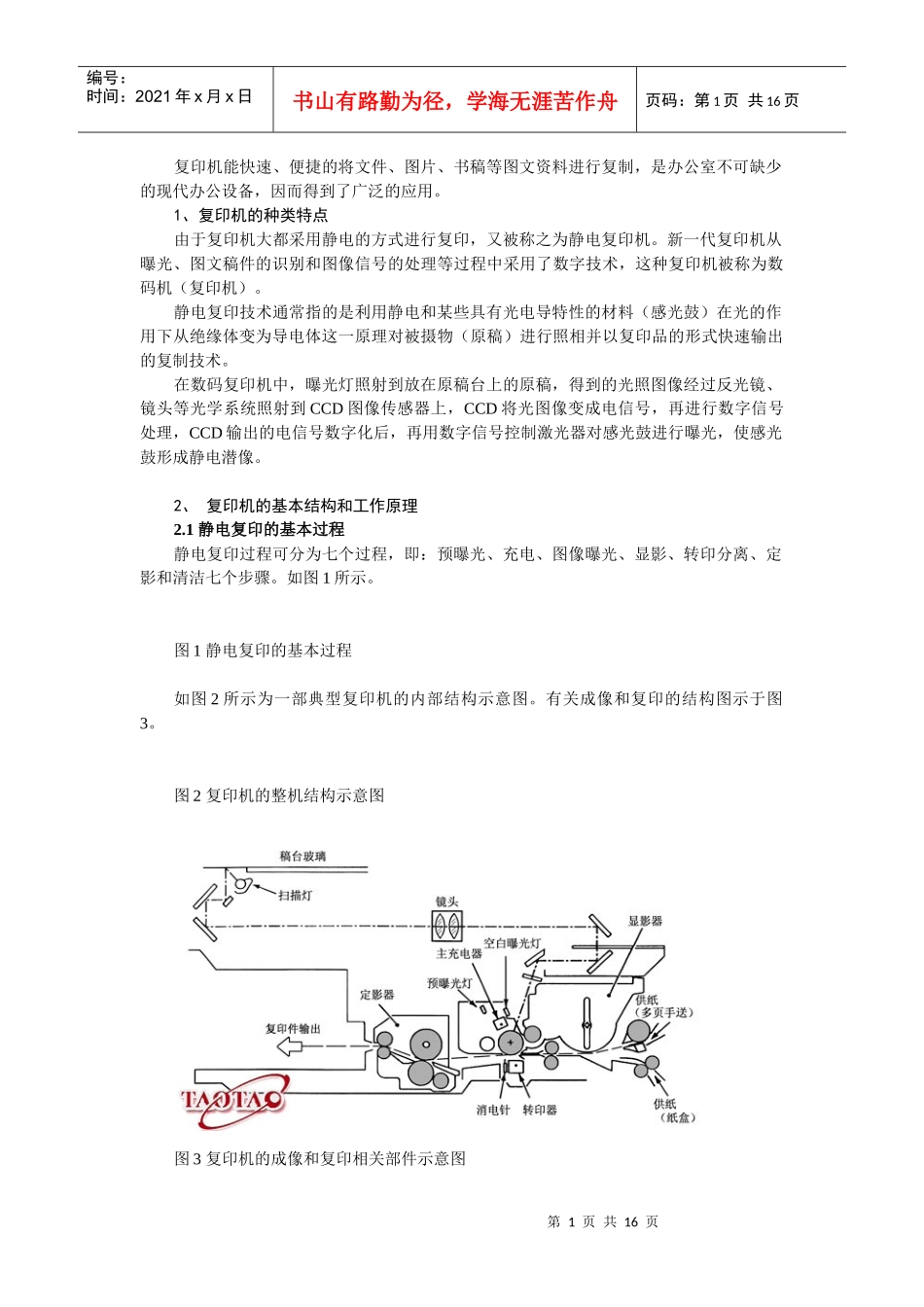

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页复印机能快速、便捷的将文件、图片、书稿等图文资料进行复制，是办公室不可缺少的现代办公设备，因而得到了广泛的应用。1、复印机的种类特点由于复印机大都采用静电的方式进行复印，又被称之为静电复印机。新一代复印机从曝光、图文稿件的识别和图像信号的处理等过程中采用了数字技术，这种复印机被称为数码机（复印机）。静电复印技术通常指的是利用静电和某些具有光电导特性的材料（感光鼓）在光的作用下从绝缘体变为导电体这一原理对被摄物（原稿）进行照相并以复印品的形式快速输出的复制技术。在数码复印机中，曝光灯照射到放在原稿台上的原稿，得到的光照图像经过反光镜、镜头等光学系统照射到CCD图像传感器上，CCD将光图像变成电信号，再进行数字信号处理，CCD输出的电信号数字化后，再用数字信号控制激光器对感光鼓进行曝光，使感光鼓形成静电潜像。2、复印机的基本结构和工作原理2.1静电复印的基本过程静电复印过程可分为七个过程，即：预曝光、充电、图像曝光、显影、转印分离、定影和清洁七个步骤。如图1所示。图1静电复印的基本过程如图2所示为一部典型复印机的内部结构示意图。有关成像和复印的结构图示于图3。图2复印机的整机结构示意图图3复印机的成像和复印相关部件示意图第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页感光鼓是复印机的核心部件，它位于复印机的中心部位，如图4所示。欲取下鼓组件要操作代码程序：打开前盖，接通电源开关，用细螺丝刀（或牙签）触发维修模式开关→面板上会显示“S”字符，然后操作*→3→*→006，复印机便自动使显影器与鼓组件分离。卸下固定螺钉便可将鼓组件分离。鼓组件的结构如图5所示。图4复印机的内部结构（佳能NP-3825）图5鼓组件的结构感光鼓是在旋转的过程中进行复印的，在旋转的过程中，连续复印直至完成一页的复印过程。因而许多零部件都安装在感光鼓的周围，如图6所示。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页图6感光鼓及相关部件2.2数码复印机的基本结构2.2.1CCD图像传感器在曝光系统中的应用数码复印机在图像曝光系统中使用了CCD图像传感。由图像传感器CCD将光图像变成电信号。数码复印机在复印过程采用了激光打印的方式。CCD输出的图像信号经处理后去调制激光器，激光器通过激光束在感光鼓上成像（潜像）。利用打印数据存储器可实现一次扫描多次打印，从而可大大提高打印速度和质量。原稿的曝光系统如图7所示。曝光灯在驱动机构的作用下沿水平方向移动对稿件扫描，扫描的图像经2、3反射镜后再通过镜头照到CCD感光面上，CCD将光图像变成电信号，在CCD驱动电路的作用下输出图像信号，经信号处理后变成图文信号，再送到激光调制器中去控制激光扫描器。图7数码复印机的原稿扫描系统2.2.2激光曝光系统激光是由半导体激光器或气体激光器产生的，它具有色纯、能量集中、精度高、寿命长、便于控制的特点。用图像信号去调制激光束，就是将图像中有图文的黑色部分与无图文的白色部分转换成激光束的有无，然后经扫描器照射到感光鼓的表面。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页图8是激光曝光系统的示意图，它同激光打印机的扫描系统基本相同。激光发射器固定在机器中，它所发射的激光束的方向是不变的，而激光反射镜的方位是变化的。由于反射镜的方位变化使激光束的投射角度变化，经反射镜反射的激光束就会发生变化。反射镜在电机的驱动下旋转，这样一条线一条线的排起来就形成了面，原稿的图像就在鼓感光面上形成了静电潜像。图8数码复印机的图像曝光系统2.2.3激光扫描的同步系统激光束的扫描必须与原稿的扫描，保持同步才能把一幅图像不失真的复印下来，为此在激光扫描器中设有同步信号检测器件和同步信号处理电路。BD（BeamDetect）检测是在扫描的初始位置设置一个光电二极管，如图9所示，当激光束照射时光电二极管收到激光束的信号...
