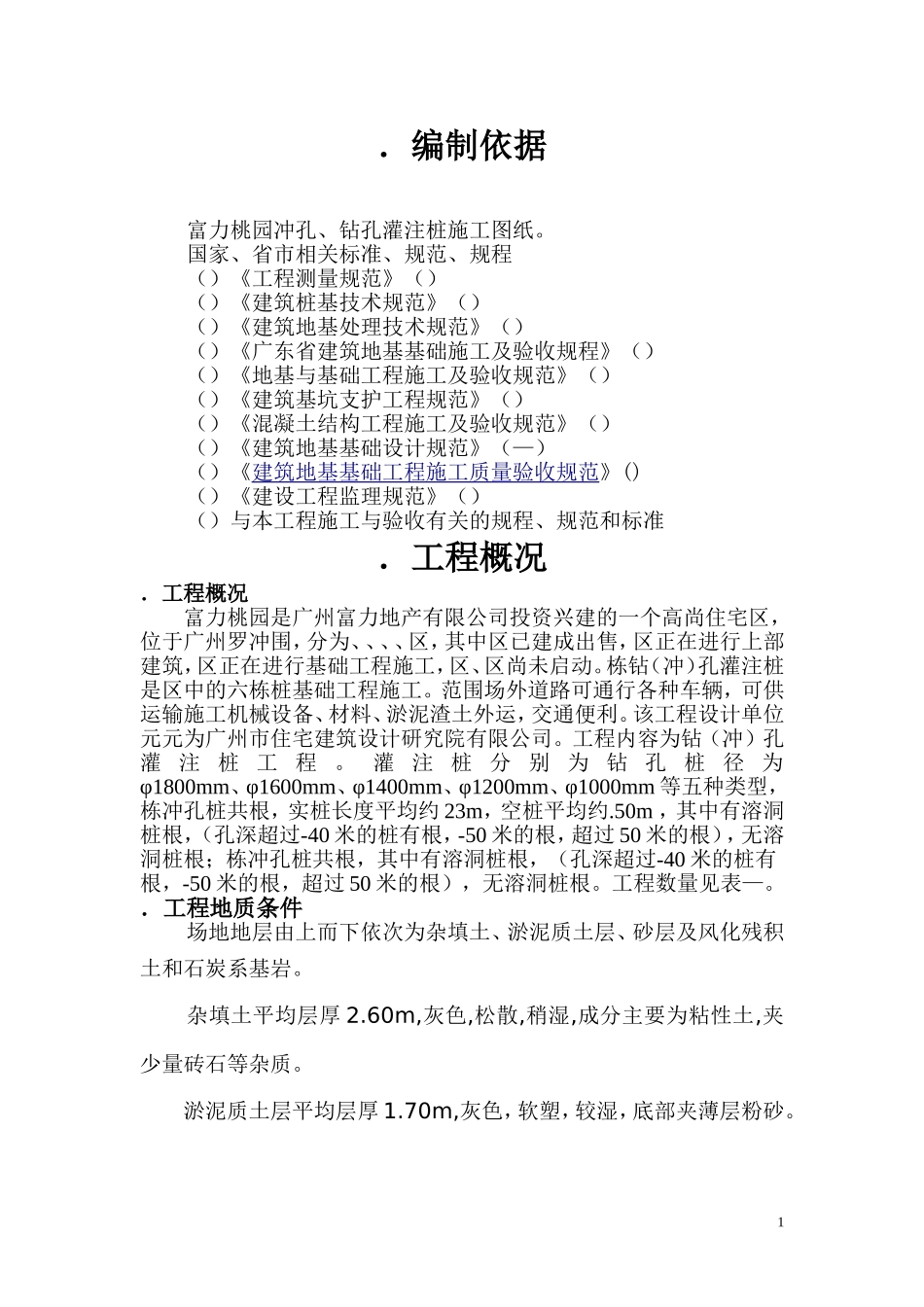

．编制依据富力桃园冲孔、钻孔灌注桩施工图纸。国家、省市相关标准、规范、规程（）《工程测量规范》（）（）《建筑桩基技术规范》（）（）《建筑地基处理技术规范》（）（）《广东省建筑地基基础施工及验收规程》（）（）《地基与基础工程施工及验收规范》（）（）《建筑基坑支护工程规范》（）（）《混凝土结构工程施工及验收规范》（）（）《建筑地基基础设计规范》（—）（）《建筑地基基础工程施工质量验收规范》()（）《建设工程监理规范》（）（）与本工程施工与验收有关的规程、规范和标准．工程概况．工程概况富力桃园是广州富力地产有限公司投资兴建的一个高尚住宅区，位于广州罗冲围，分为、、、、区，其中区已建成出售，区正在进行上部建筑，区正在进行基础工程施工，区、区尚未启动。栋钻（冲）孔灌注桩是区中的六栋桩基础工程施工。范围场外道路可通行各种车辆，可供运输施工机械设备、材料、淤泥渣土外运，交通便利。该工程设计单位元元为广州市住宅建筑设计研究院有限公司。工程内容为钻（冲）孔灌注桩工程。灌注桩分别为钻孔桩径为φ1800mm、φ1600mm、φ1400mm、φ1200mm、φ1000mm等五种类型，栋冲孔桩共根，实桩长度平均约23m，空桩平均约.50m，其中有溶洞桩根，（孔深超过-40米的桩有根，-50米的根，超过50米的根），无溶洞桩根；栋冲孔桩共根，其中有溶洞桩根，（孔深超过-40米的桩有根，-50米的根，超过50米的根），无溶洞桩根。工程数量见表—。．工程地质条件场地地层由上而下依次为杂填土、淤泥质土层、砂层及风化残积土和石炭系基岩。杂填土平均层厚2.60m,灰色,松散,稍湿,成分主要为粘性土,夹少量砖石等杂质。淤泥质土层平均层厚1.70m,灰色，软塑，较湿，底部夹薄层粉砂。1砂层平均层厚4.50m,主要为粉砂、中砂、粗砂及砾砂组成，灰色，黄色，黄白色等，饱和，松散稍密，含少量粘性土，局部夹少量碎石。风化残积土以粉质粘土为主,平均层厚10.70m，黄红、黄褐、灰褐等色，可塑硬塑状，局部夹有少量碎石及砾状石块。场地基岩为石灰岩，顶面埋深在32.00m，属可溶性岩石，普遍发育有土洞、溶洞。依据设计内容，钻（冲）孔桩桩端持力层为石灰岩。表－钻（冲）孔桩工作量统计表桩径()桩编号栋桩数量(条)栋桩数量(条)栋桩数量(条)总数(条)估算体积（）估算混凝土理论浇注量（）估算混凝土最大浇注量（）1a2a2c3a4a4c25a总数注：本统计表中，估算体积、估算混凝土理论浇注量和估算混凝土最大浇注量按每桩平均深度30米，其中空桩5.5米来计算；估算混凝土最大浇注量按扩散系数来计算。．施工工艺及技术措施．施工工艺本工程拟采用液压冲击反循环桩机和两种锤冲击桩机成孔。在现场分段制作钢筋笼，用吊车吊放、安装钢筋笼。用桩机升降机或灌浆架安置、提升导管，搅拌车将商品砼运至孔口，直接进入料斗及导管灌注混凝土成桩。为确保钻孔灌注桩施工质量，使施工按规定程序有序地进行作业，编制钻（冲）孔灌注桩施工流程图（详见图）。施工技术措施．．桩位元元测放及标高控制根据设计图纸，由专业测量人员制作施工平面控制网，校测场地基准线和基准点、测量轴线、桩的位置及桩的地面标高。采用极坐标法对每根桩孔进行放样。为保证放样准确无误，对每根桩必须进行三次定位。①在测定的桩位点，打入标志桩（露出地面～），定位后会同有关部门和人员，对轴线、桩位进行复核，并作记录。②护筒埋设好后，对护筒的中心点进行复核，检查桩位的偏差。③终孔前，利用桩机钢丝绳对桩中心进行复测，对桩位进行检查。三次定位复核符合设计、规范要求后方可进行下一道工序施工。．．埋设护筒埋设护筒应准确稳定。护筒周围用粘土回填并夯实。（）、护筒一般采用～厚的钢板加工制作，高度1.30m左右。护筒的内径大于钻头直径100mm，其上部宜开设溢浆口，并高出地面～.30m。3测放控制点测放控制点平整场地平整场地测放桩位测放桩位清孔清孔下钢筋笼下钢筋笼安设导管贮料斗等安设导管贮料斗等混凝土灌注混凝土灌注拔除护筒拔除护筒回填空灌段回填空灌段钻进钻进开钻前准备开钻前准备埋设护筒埋设护筒安装钻机安装钻机修筑进场道路修筑进场道路设备进场设备进场修筑供排浆系统修筑供排浆...
