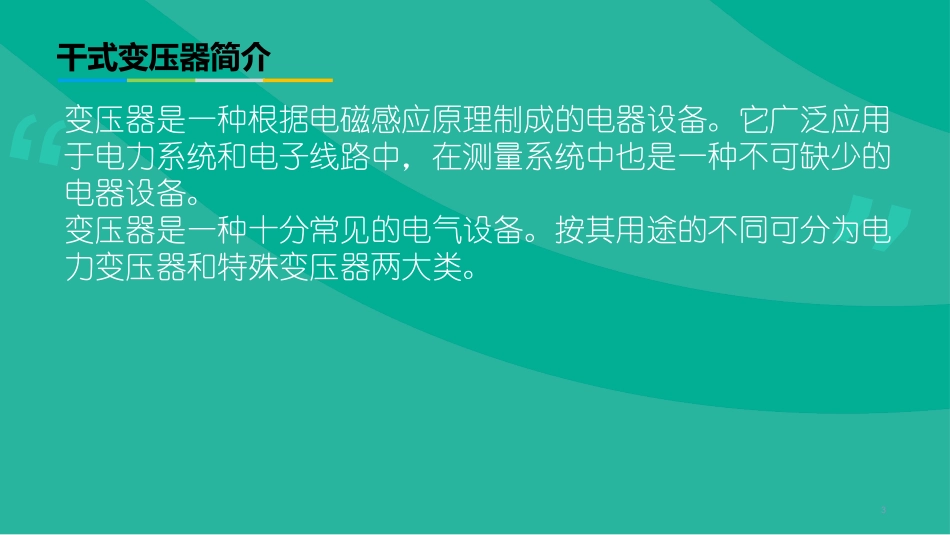

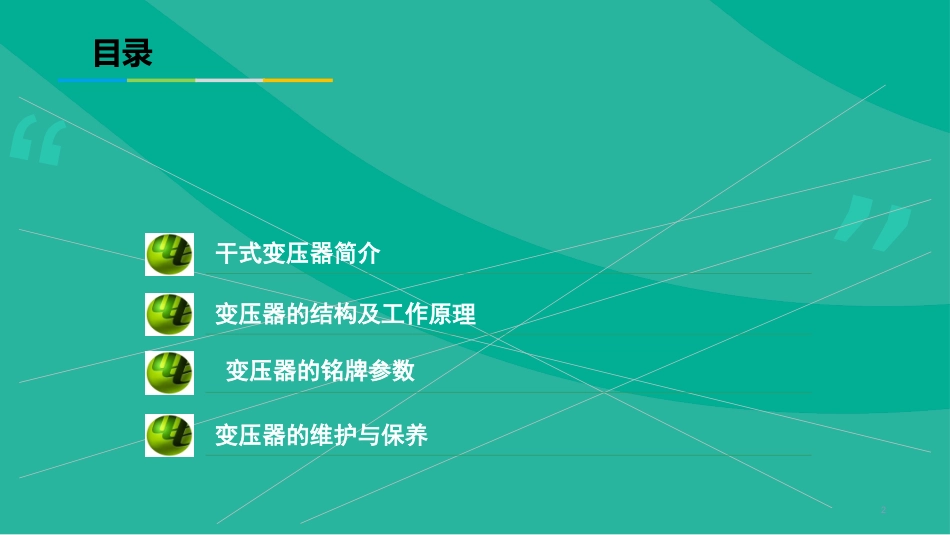

“”干式变压器2021/8/10“”2干式变压器简介变压器的铭牌参数变压器的维护与保养变压器的结构及工作原理目录“”干式变压器简介3变压器是一种根据电磁感应原理制成的电器设备。它广泛应用于电力系统和电子线路中，在测量系统中也是一种不可缺少的电器设备。变压器是一种十分常见的电气设备。按其用途的不同可分为电力变压器和特殊变压器两大类。“”干式变压器简介4一般常用变压器的分类可归纳如下：1、按相数分：1〕单相变压器：用于单相负荷。2〕三相变压器：用于三相系统的升、降电压。2、按冷却方式分：1〕干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。2〕油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。3、按用途分：1〕电力变压器：用于输配电系统的升、降电压。2〕仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。3〕试验变压器：能产生高压，对电气设备进行高压试验。4〕特种变压器：如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。“”干式变压器简介5干式电力变压器定义:简单的说干式变压器就是指铁心和线圈不浸渍在绝缘液体〔绝缘油〕中的电力变压器。主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成,上下压线圈之间放置绝缘筒增加电气绝缘,并由垫块支撑和约束线圈“”6环氧浇注的干式变压器是配电系统中重要的电力设备。由于环氧树脂是难燃、阻燃、自熄的固体绝缘材料,即平安又洁净。所以环氧树脂浇注的干式变压器具有无油、难燃、运行损耗低、防灾能力突出等特点被广泛应用。相对于油式变压器,干式变压器因没有了油，也就没有火灾、爆炸、污染等问题，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。干式变压器简介“”变压器的结构及工作原理7“”变压器的结构及工作原理8•铁芯•铁心的作用是变压器的磁路局部•铁心的材料0.35～0.5mm厚的硅钢片•铁心形式电力变压器主要采用心式结构“”变压器的结构及工作原理9•绕组：•绕组是变压器的电路局部•铜或铝导线包绕绝缘纸以后绕制而成。•变压器的电路局部，采用铜线或铝线绕制而成，原、副绕组同心套在铁芯柱上。•为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组的外面。“”变压器的结构及工作原理10“”变压器的结构及工作原理11“”变压器的结构及工作原理12变压器的主要部件是一个铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电联系。在一次绕组中加上交变电压，产生交链一、二次绕组的交变磁通，在两绕组中分别感应电动势e1、e2。感应电动势的大小由法拉第电磁感应定律确定：1212dΦe=-NdtdΦe=-Ndt1U2U1u2uLZ电磁感应现象是指因磁通量变化产生感应电动势的现象只要：(1)磁通有变化量;(2)一、二次绕组的匝数不同，就能到达改变电压的目的。“”变压器的结构及工作原理13“”变压器的铭牌参数14“”变压器的铭牌参数15SCB1110630成型固体浇注式〔Ｃ〕：包绕式〔ＣＲ〕S为三相D为单相线圈导线材质，涵义分：铜〔不标〕；铜箔〔Ｂ〕；铝〔Ｌ〕铝箔〔ＬＢ〕设计序号额定容量高压侧电压等级“”变压器的铭牌参数16变压器的绝缘等级绝缘等级是指电机(或变压器)绕组采用的绝缘材料的耐热等级AEBFH最高允许温度〔℃〕:105120130155180绕组温升限值〔K〕:607580100125性能参考温度〔℃〕:8095100120145变压器的绝缘等水平级变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘局部相配合的水平，即耐受电压值LI75AC35/AC3LI——雷电冲击耐受电压〔75KV〕AC——工频耐受电压(高压35KV,低压3KV)“”变压器的铭牌参数17温升、冷却方式：(1).变压器的温升，对于空气冷却变压器是指测量局部的温度与冷却空气温度之差；对于水冷却变压器是指测量局部的温度与冷却器入口处水温之差。(2).变压器的冷却方式由冷却介质种类及循环种类来标志。分为：干式自冷式(AN)，干式风冷式(AF)，油浸自冷式(ONAN),油浸风冷式(ONAF)，强油风冷式(OFAF)，...
