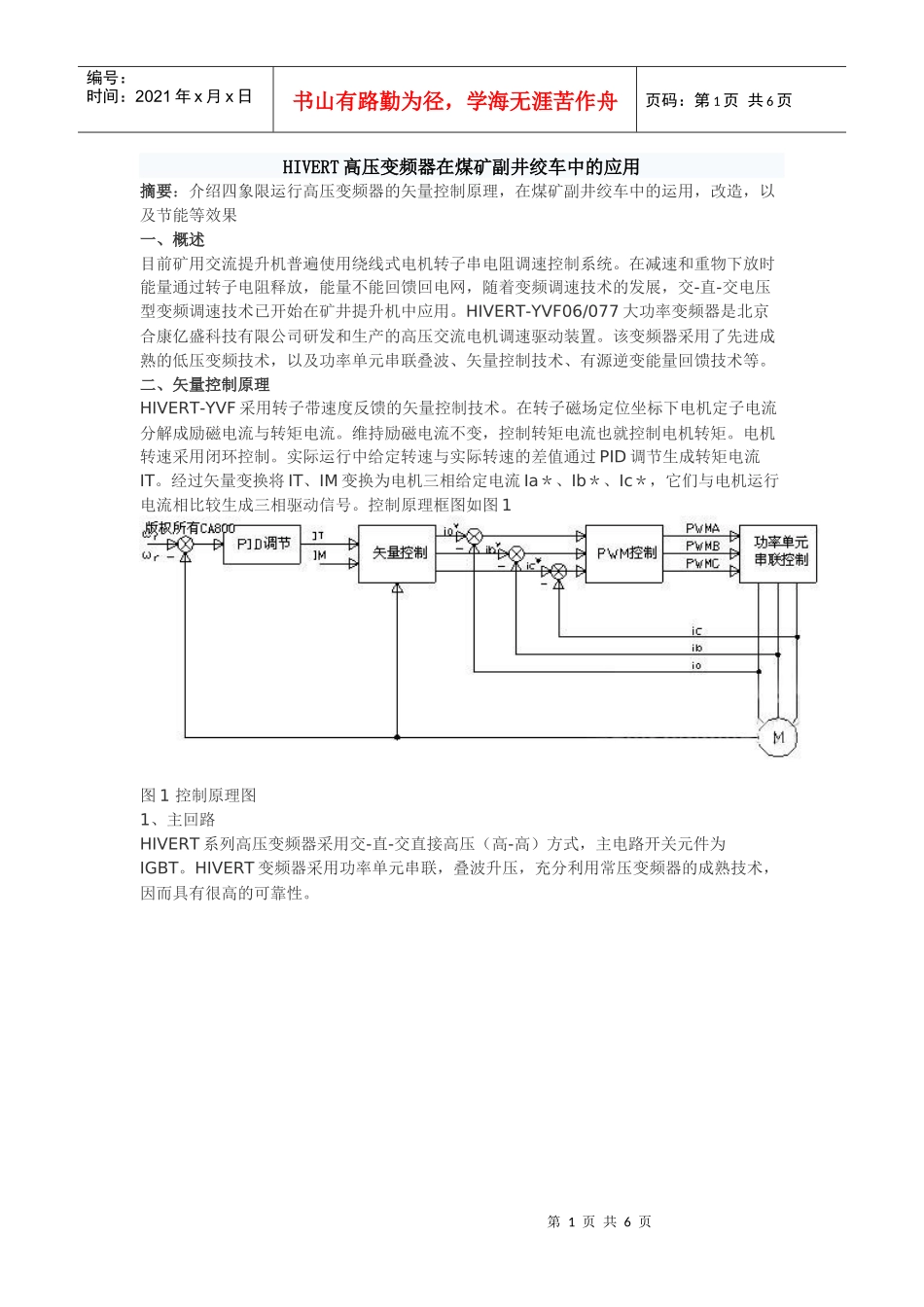

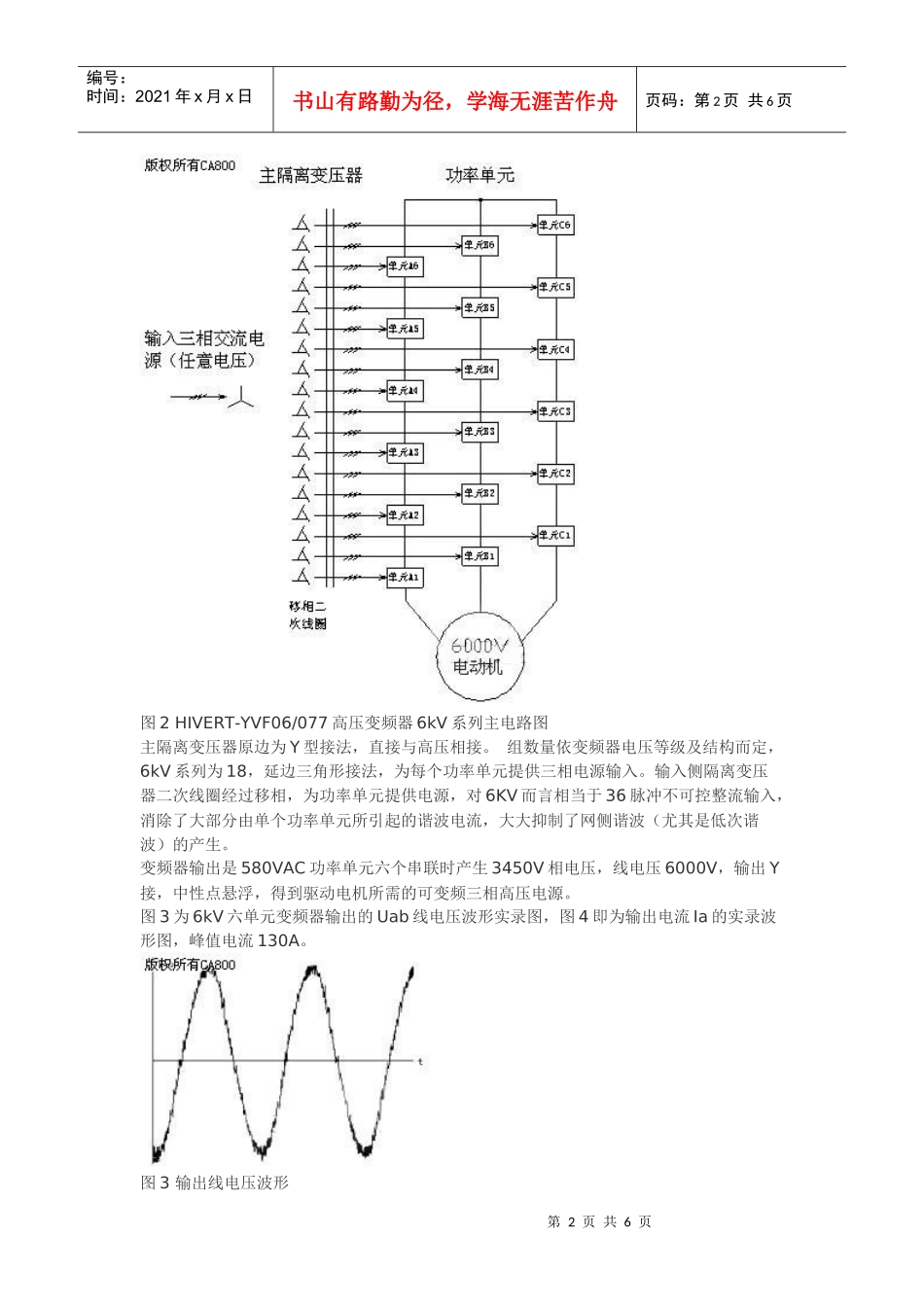

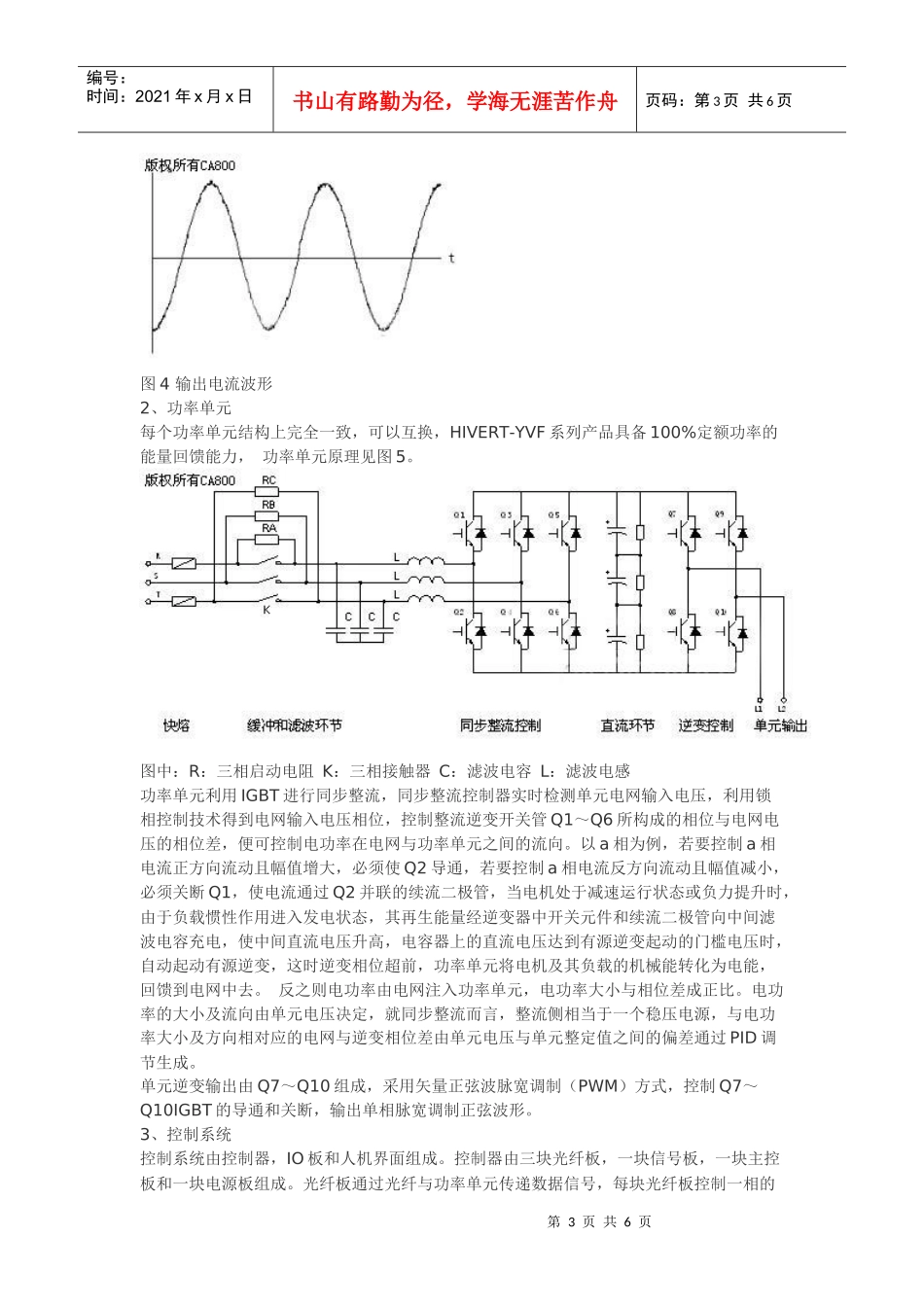

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页HIVERT高压变频器在煤矿副井绞车中的应用摘要:介绍四象限运行高压变频器的矢量控制原理,在煤矿副井绞车中的运用,改造,以及节能等效果一、概述目前矿用交流提升机普遍使用绕线式电机转子串电阻调速控制系统。在减速和重物下放时能量通过转子电阻释放,能量不能回馈回电网,随着变频调速技术的发展,交-直-交电压型变频调速技术已开始在矿井提升机中应用。HIVERT-YVF06/077大功率变频器是北京合康亿盛科技有限公司研发和生产的高压交流电机调速驱动装置。该变频器采用了先进成熟的低压变频技术,以及功率单元串联叠波、矢量控制技术、有源逆变能量回馈技术等。二、矢量控制原理HIVERT-YVF采用转子带速度反馈的矢量控制技术。在转子磁场定位坐标下电机定子电流分解成励磁电流与转矩电流。维持励磁电流不变,控制转矩电流也就控制电机转矩。电机转速采用闭环控制。实际运行中给定转速与实际转速的差值通过PID调节生成转矩电流IT。经过矢量变换将IT、IM变换为电机三相给定电流Ia*、Ib*、Ic*,它们与电机运行电流相比较生成三相驱动信号。控制原理框图如图1图1控制原理图1、主回路HIVERT系列高压变频器采用交-直-交直接高压(高-高)方式,主电路开关元件为IGBT。HIVERT变频器采用功率单元串联,叠波升压,充分利用常压变频器的成熟技术,因而具有很高的可靠性。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页图2HIVERT-YVF06/077高压变频器6kV系列主电路图主隔离变压器原边为Y型接法,直接与高压相接。组数量依变频器电压等级及结构而定,6kV系列为18,延边三角形接法,为每个功率单元提供三相电源输入。输入侧隔离变压器二次线圈经过移相,为功率单元提供电源,对6KV而言相当于36脉冲不可控整流输入,消除了大部分由单个功率单元所引起的谐波电流,大大抑制了网侧谐波(尤其是低次谐波)的产生。变频器输出是580VAC功率单元六个串联时产生3450V相电压,线电压6000V,输出Y接,中性点悬浮,得到驱动电机所需的可变频三相高压电源。图3为6kV六单元变频器输出的Uab线电压波形实录图,图4即为输出电流Ia的实录波形图,峰值电流130A。图3输出线电压波形第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页图4输出电流波形2、功率单元每个功率单元结构上完全一致,可以互换,HIVERT-YVF系列产品具备100%定额功率的能量回馈能力,功率单元原理见图5。图中:R:三相启动电阻K:三相接触器C:滤波电容L:滤波电感功率单元利用IGBT进行同步整流,同步整流控制器实时检测单元电网输入电压,利用锁相控制技术得到电网输入电压相位,控制整流逆变开关管Q1~Q6所构成的相位与电网电压的相位差,便可控制电功率在电网与功率单元之间的流向。以a相为例,若要控制a相电流正方向流动且幅值增大,必须使Q2导通,若要控制a相电流反方向流动且幅值减小,必须关断Q1,使电流通过Q2并联的续流二极管,当电机处于减速运行状态或负力提升时,由于负载惯性作用进入发电状态,其再生能量经逆变器中开关元件和续流二极管向中间滤波电容充电,使中间直流电压升高,电容器上的直流电压达到有源逆变起动的门槛电压时,自动起动有源逆变,这时逆变相位超前,功率单元将电机及其负载的机械能转化为电能,回馈到电网中去。反之则电功率由电网注入功率单元,电功率大小与相位差成正比。电功率的大小及流向由单元电压决定,就同步整流而言,整流侧相当于一个稳压电源,与电功率大小及方向相对应的电网与逆变相位差由单元电压与单元整定值之间的偏差通过PID调节生成。单元逆变输出由Q7~Q10组成,采用矢量正弦波脉宽调制(PWM)方式,控制Q7~Q10IGBT的导通和关断,输出单相脉宽调制正弦波形。3、控制系统控制系统由控制器,IO板和人机界面组成。控制器由三块光纤板,一块信号板,一块主控板和一块电源板组成。光纤板通过光纤与功率单元传递数据信号,每块光纤板控制一相的第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,...
