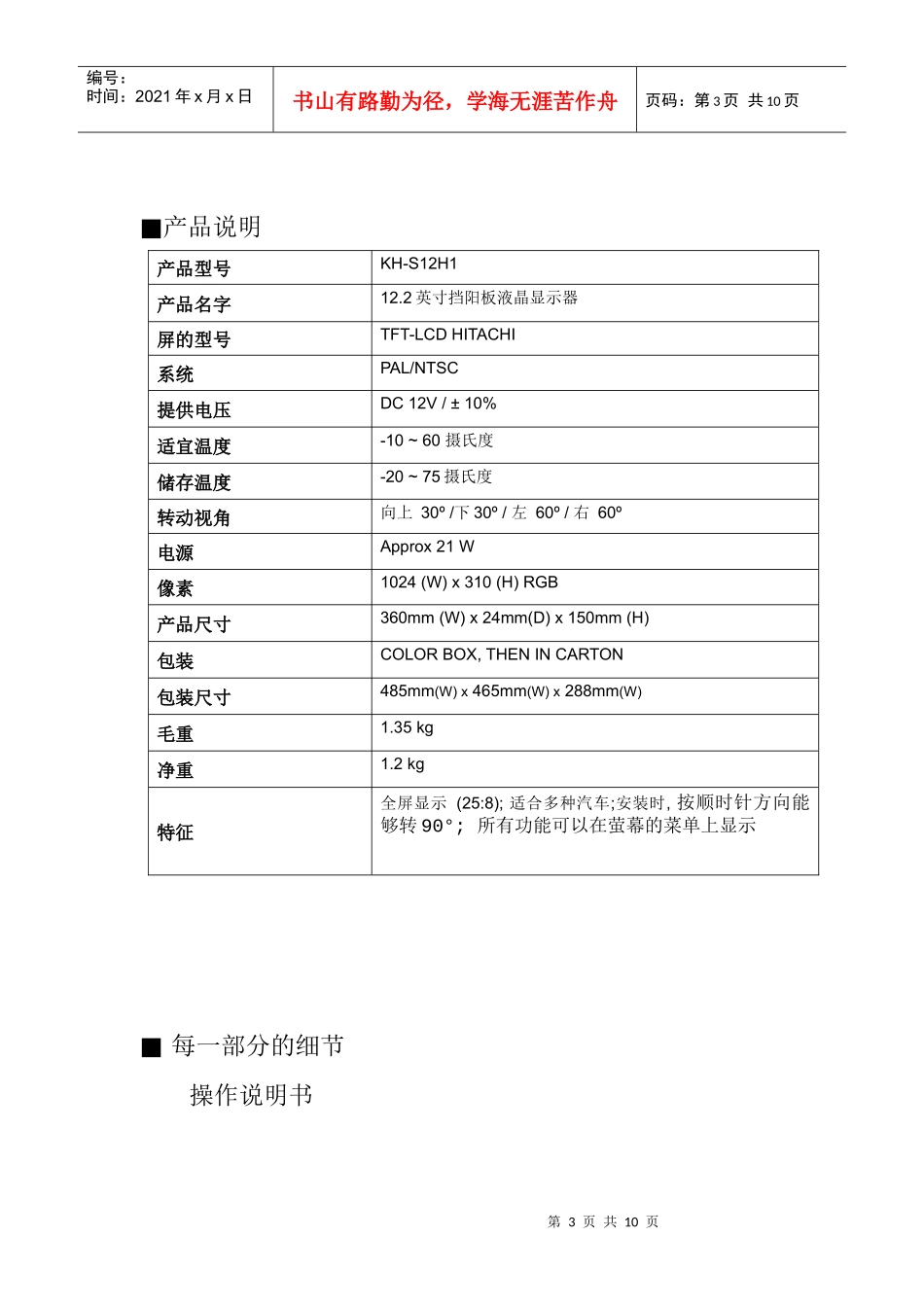

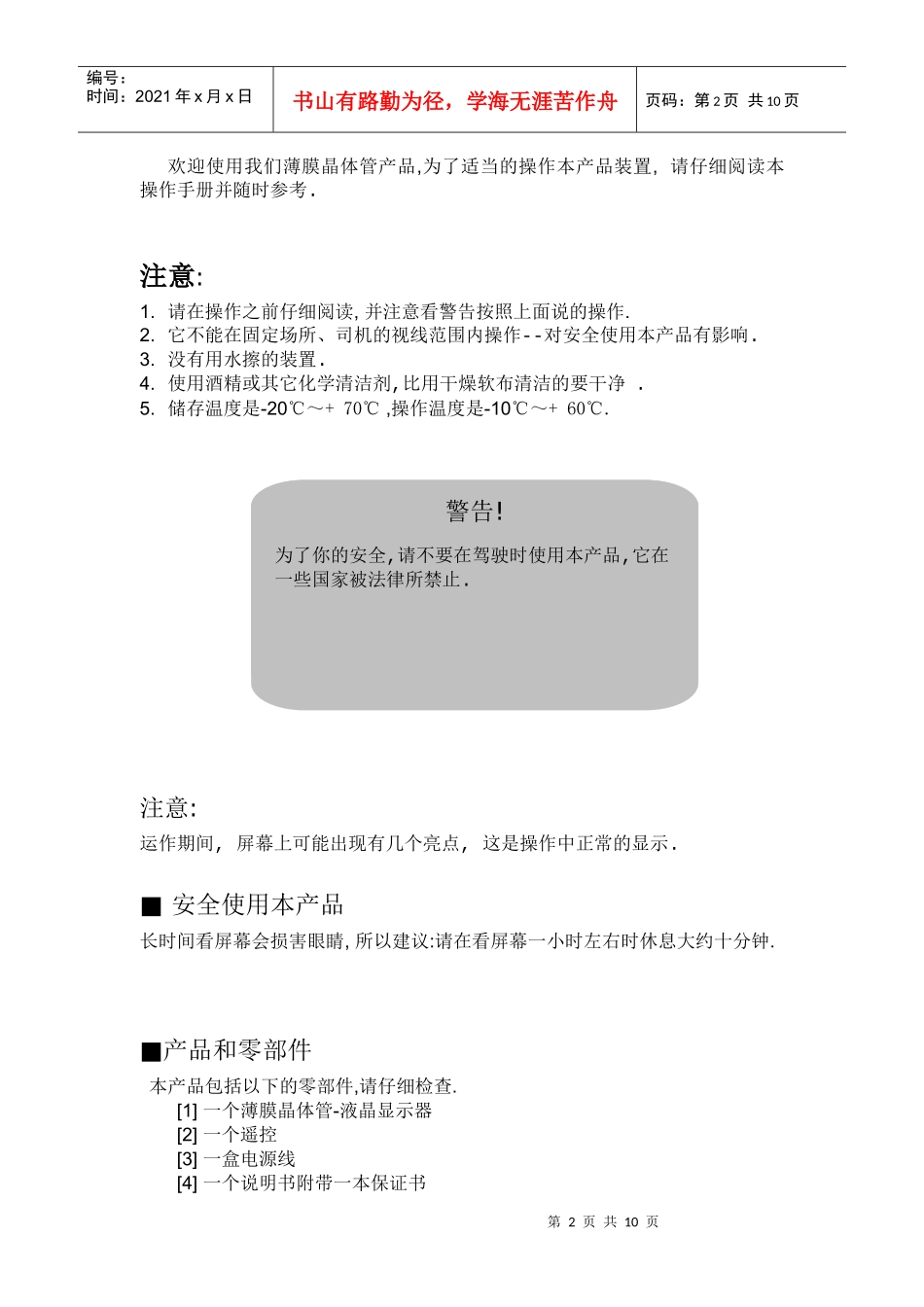

12.2挡阳板液晶显示器KH-S12H1说明书保证书【警告】■为使操作安全,请仔细阅读说明书■请不要在驾驶时使用本产品■请正确使用本产品■请保存好说明书薄膜晶体管-液晶显示器第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页欢迎使用我们薄膜晶体管产品,为了适当的操作本产品装置,请仔细阅读本操作手册并随时参考.注意:1.请在操作之前仔细阅读,并注意看警告按照上面说的操作.2.它不能在固定场所、司机的视线范围内操作--对安全使用本产品有影响.3.没有用水擦的装置.4.使用酒精或其它化学清洁剂,比用干燥软布清洁的要干净.5.储存温度是-20℃～+70℃,操作温度是-10℃～+60℃.注意:运作期间,屏幕上可能出现有几个亮点,这是操作中正常的显示.■安全使用本产品长时间看屏幕会损害眼睛,所以建议:请在看屏幕一小时左右时休息大约十分钟.■产品和零部件本产品包括以下的零部件,请仔细检查.[1]一个薄膜晶体管-液晶显示器[2]一个遥控[3]一盒电源线[4]一个说明书附带一本保证书警告!为了你的安全,请不要在驾驶时使用本产品,它在一些国家被法律所禁止.第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页■产品说明产品型号KH-S12H1产品名字12.2英寸挡阳板液晶显示器屏的型号TFT-LCDHITACHI系统PAL/NTSC提供电压DC12V/±10%适宜温度-10~60摄氏度储存温度-20~75摄氏度转动视角向上30º/下30º/左60º/右60º电源Approx21W像素1024(W)x310(H)RGB产品尺寸360mm(W)x24mm(D)x150mm(H)包装COLORBOX,THENINCARTON包装尺寸485mm(W)x465mm(W)x288mm(W)毛重1.35kg净重1.2kg特征全屏显示(25:8);适合多种汽车;安装时,按顺时针方向能够转90°;所有功能可以在萤幕的菜单上显示■每一部分的细节操作说明书第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页①遥控窗口②电源开关█遥控操作说明书（1）电源（4）交换屏幕尺寸（2）V1/V2（5）加键（3）菜单█警告和解决方法(1)(2)(3)(4)(5)第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页警告解决方法视频图象输出•确保视频电源线是否连接•确保电源线和地线是否通电•如确定电源线有问题,请联系销售服务中心•确定菜单颜色是否调的太亮或太暗•当图象信号显示弱时(没有达到75欧),请使用分配器或增加图象信号设备•确保视频接口是否通电•当它没有图象时,请确保这个显示器是否连接好信号系统•如果确定线是坏的,请与销售服务中心联系视频图象亮度请调节菜单屏幕亮度视频图象消失或视频图象没有颜色或颜色很少•电视和DVD开关•确保线是否连接正确•确保电压是12V并且电源是2A•切断电源,然后设置菜单栏•如果颜色变暗,不要交换电源线和输入线,必须安装原先的配线•当图象信号出现微弱时(没有75欧),请使用分配器或增加图象信号设备第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页█装置1.主要使用的工具:螺丝刀(+)、螺丝(-)夹具、磁带.2.最小尺寸是290MM3.最大尺寸是370MM.根据规定,汽车挡阳板显示器的大小适宜监测旋转轴用手调节监测旋转轴的两端4.确定原来的位置安装监测显示器第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页5.卸下原来的挡阳板6.卸下挡阳板后7.在朔胶壳边缘口,插入挡阳板显示器的线第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页8.用螺丝拧紧朔料玻璃9.用朔料玻璃安装挡阳板10.用螺丝安装挡阳板12.车内挡阳板显示器的线和电源线用胶带连接第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页13.线应该在边缘被扣住并隐藏起来14.把分配器连接好之后,然后装在车内的地毯下面或其它不容易被看见的地方..15.确保挡阳板显示器的电源线连接正确,然后确定屏幕图象和其它功能是好的,完成后直到安装没有任何异常.第10页共10页第9页共10页编号：时间：2021年x月x日书...
