PCB常见问题验收标准VIP免费

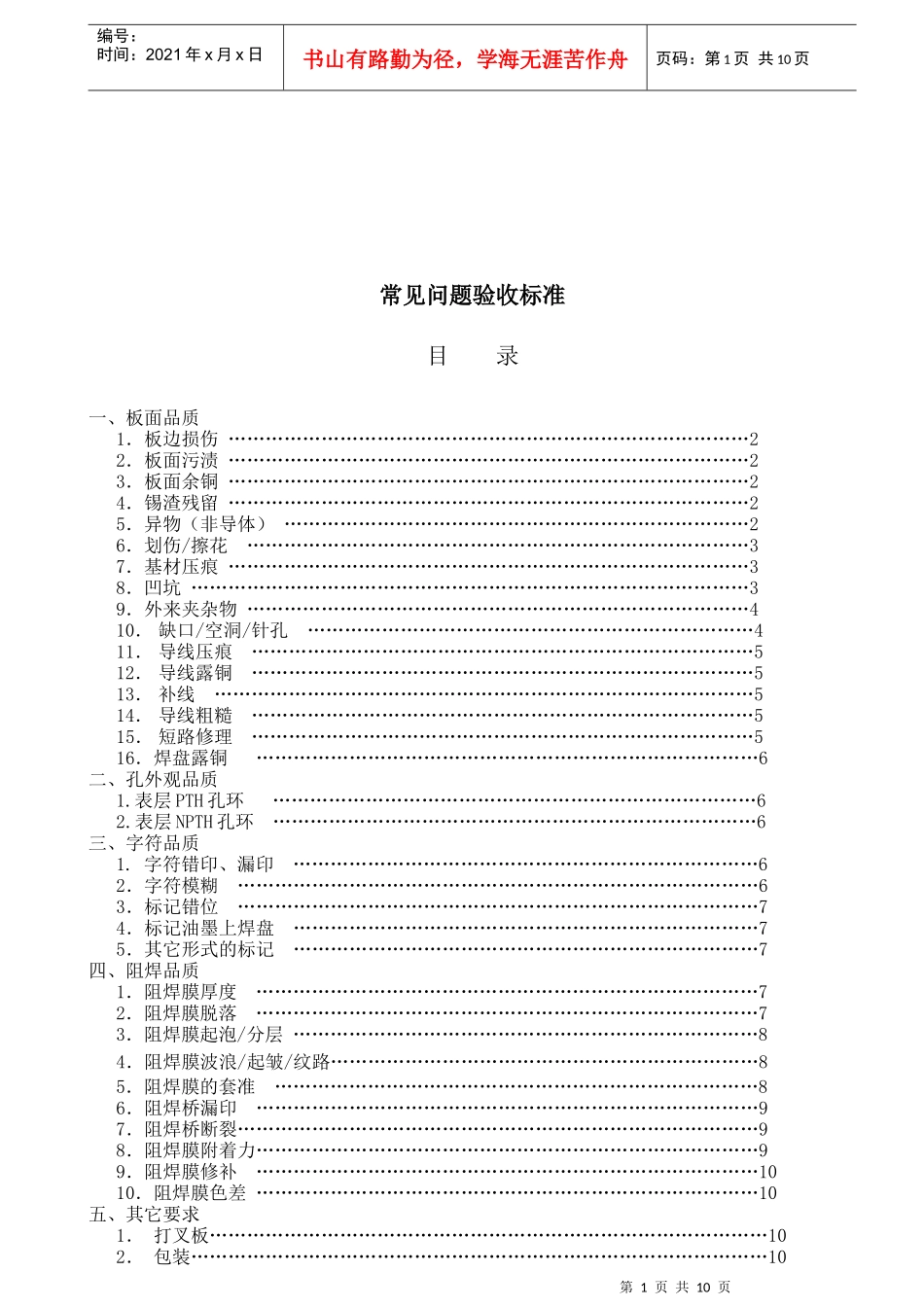

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页常见问题验收标准目录一、板面品质1．板边损伤…………………………………………………………………………22．板面污渍…………………………………………………………………………23．板面余铜…………………………………………………………………………24．锡渣残留…………………………………………………………………………25．异物（非导体）…………………………………………………………………26．划伤/擦花………………………………………………………………………37．基材压痕…………………………………………………………………………38．凹坑………………………………………………………………………………39．外来夹杂物………………………………………………………………………410．缺口/空洞/针孔………………………………………………………………411．导线压痕………………………………………………………………………512．导线露铜………………………………………………………………………513．补线……………………………………………………………………………514．导线粗糙………………………………………………………………………515．短路修理………………………………………………………………………516．焊盘露铜………………………………………………………………………6二、孔外观品质1.表层PTH孔环……………………………………………………………………62.表层NPTH孔环……………………………………………………………………6三、字符品质1.字符错印、漏印…………………………………………………………………62．字符模糊…………………………………………………………………………63．标记错位…………………………………………………………………………74．标记油墨上焊盘…………………………………………………………………75．其它形式的标记…………………………………………………………………7四、阻焊品质1．阻焊膜厚度………………………………………………………………………72．阻焊膜脱落………………………………………………………………………73．阻焊膜起泡/分层…………………………………………………………………84．阻焊膜波浪/起皱/纹路……………………………………………………………85．阻焊膜的套准……………………………………………………………………86．阻焊桥漏印………………………………………………………………………97．阻焊桥断裂…………………………………………………………………………98．阻焊膜附着力………………………………………………………………………99．阻焊膜修补………………………………………………………………………1010．阻焊膜色差………………………………………………………………………10五、其它要求1．打叉板………………………………………………………………………………102．包装…………………………………………………………………………………10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3．电测…………………………………………………………………………………10一、板面标准1．板边损伤合格：无损伤；板边、板角损伤尚未出现分层；不合格：板边、板角损伤出现分层；不合格品报废：板边、板角损伤后出现严重分层；不合格返工、返修、特采：板角损伤尚出现分层，但深度小于5.0mm,返修修理后与客户沟通，客户不接受报废处理。2．板面污渍合格：板面整洁，无明显污渍；不合格：板面有油污、粘胶等脏污；不合格品的特采：板面有油污、粘胶等脏污不能通过清洗、擦洗的，申请特采；不合格品的返修、返工：板面有油污、粘胶等脏污能通过清洗、擦洗的。3．板面余铜合格：无余铜或余铜满足下列条件a)板面余铜距最近导体间距≥0.2mm；b)每面不多于1处；c)每处最大尺寸≤0.5mm；不合格：不满足上述任一条件；不合格品的返工、返修：把余铜...
