中国网通宽带电话工程技术培训教材系列M3UA协议VIP免费

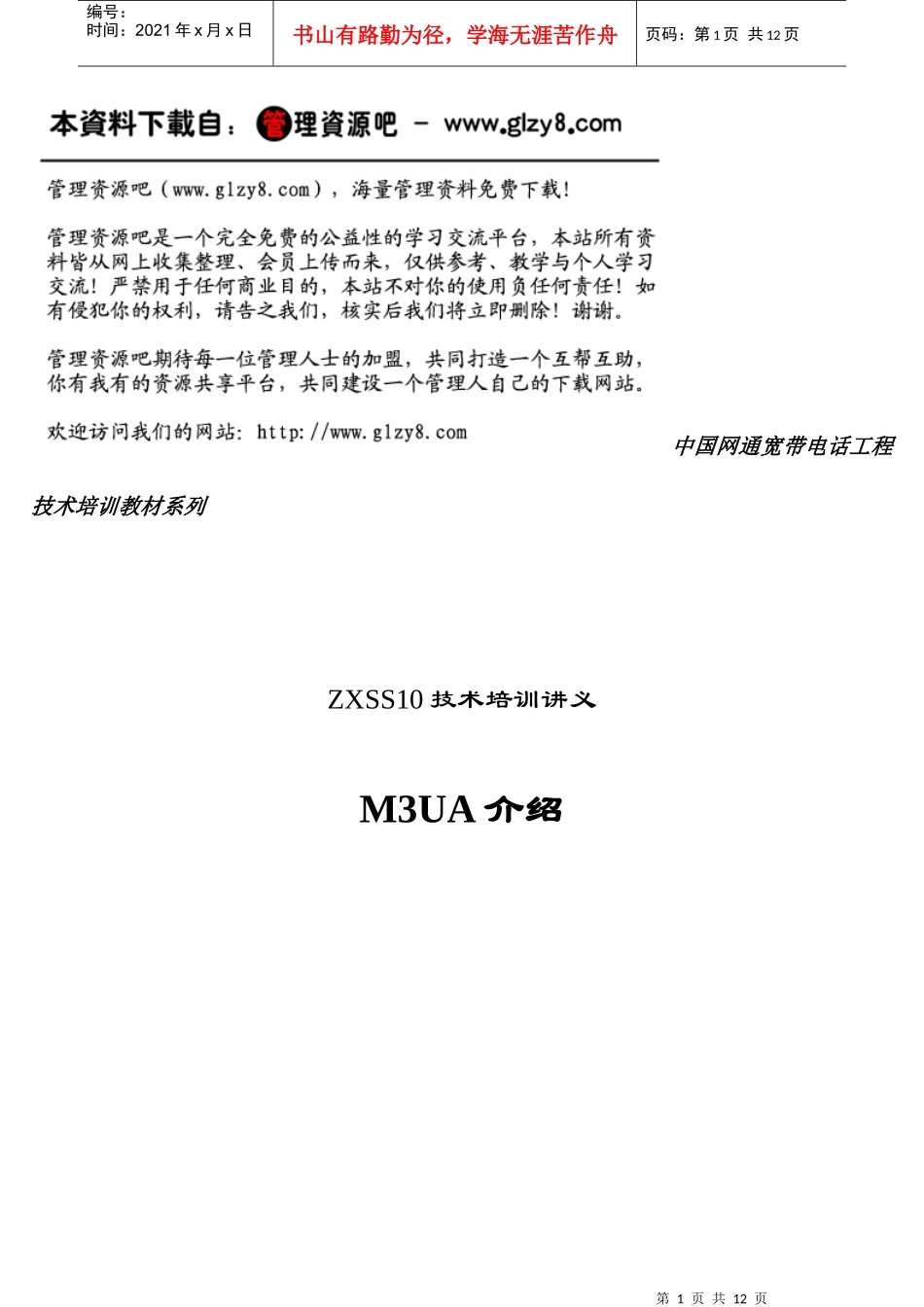

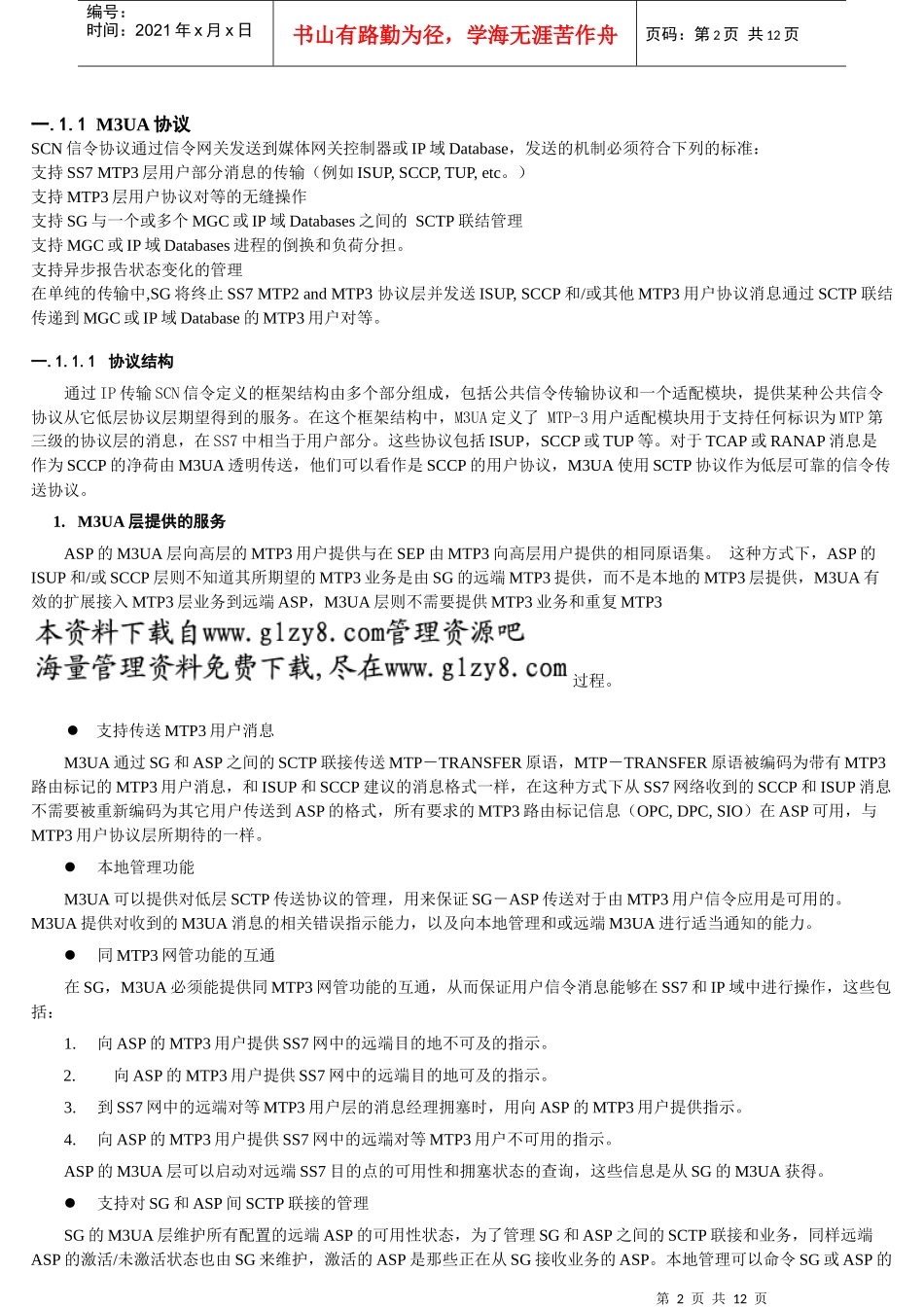

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页中国网通宽带电话工程技术培训教材系列ZXSS10技术培训讲义M3UA介绍第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一.1.1M3UA协议SCN信令协议通过信令网关发送到媒体网关控制器或IP域Database，发送的机制必须符合下列的标准：支持SS7MTP3层用户部分消息的传输（例如ISUP,SCCP,TUP,etc。）支持MTP3层用户协议对等的无缝操作支持SG与一个或多个MGC或IP域Databases之间的SCTP联结管理支持MGC或IP域Databases进程的倒换和负荷分担。支持异步报告状态变化的管理在单纯的传输中,SG将终止SS7MTP2andMTP3协议层并发送ISUP,SCCP和/或其他MTP3用户协议消息通过SCTP联结传递到MGC或IP域Database的MTP3用户对等。一.1.1.1协议结构通过IP传输SCN信令定义的框架结构由多个部分组成，包括公共信令传输协议和一个适配模块，提供某种公共信令协议从它低层协议层期望得到的服务。在这个框架结构中，M3UA定义了MTP-3用户适配模块用于支持任何标识为MTP第三级的协议层的消息，在SS7中相当于用户部分。这些协议包括ISUP，SCCP或TUP等。对于TCAP或RANAP消息是作为SCCP的净荷由M3UA透明传送，他们可以看作是SCCP的用户协议，M3UA使用SCTP协议作为低层可靠的信令传送协议。1.M3UA层提供的服务ASP的M3UA层向高层的MTP3用户提供与在SEP由MTP3向高层用户提供的相同原语集。这种方式下，ASP的ISUP和/或SCCP层则不知道其所期望的MTP3业务是由SG的远端MTP3提供，而不是本地的MTP3层提供，M3UA有效的扩展接入MTP3层业务到远端ASP，M3UA层则不需要提供MTP3业务和重复MTP3过程。支持传送MTP3用户消息M3UA通过SG和ASP之间的SCTP联接传送MTP－TRANSFER原语，MTP－TRANSFER原语被编码为带有MTP3路由标记的MTP3用户消息，和ISUP和SCCP建议的消息格式一样，在这种方式下从SS7网络收到的SCCP和ISUP消息不需要被重新编码为其它用户传送到ASP的格式，所有要求的MTP3路由标记信息（OPC,DPC,SIO）在ASP可用，与MTP3用户协议层所期待的一样。本地管理功能M3UA可以提供对低层SCTP传送协议的管理，用来保证SG－ASP传送对于由MTP3用户信令应用是可用的。M3UA提供对收到的M3UA消息的相关错误指示能力，以及向本地管理和或远端M3UA进行适当通知的能力。同MTP3网管功能的互通在SG，M3UA必须能提供同MTP3网管功能的互通，从而保证用户信令消息能够在SS7和IP域中进行操作，这些包括：1.向ASP的MTP3用户提供SS7网中的远端目的地不可及的指示。2.向ASP的MTP3用户提供SS7网中的远端目的地可及的指示。3.到SS7网中的远端对等MTP3用户层的消息经理拥塞时，用向ASP的MTP3用户提供指示。4.向ASP的MTP3用户提供SS7网中的远端对等MTP3用户不可用的指示。ASP的M3UA层可以启动对远端SS7目的点的可用性和拥塞状态的查询，这些信息是从SG的M3UA获得。支持对SG和ASP间SCTP联接的管理SG的M3UA层维护所有配置的远端ASP的可用性状态，为了管理SG和ASP之间的SCTP联接和业务，同样远端ASP的激活/未激活状态也由SG来维护，激活的ASP是那些正在从SG接收业务的ASP。本地管理可以命令SG或ASP的第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页M3UA层建立到对等M3UA节点的SCTP联接。它可以通过使用M-SCTPESTABLISH请求、指示和证实原语来建立到对等M3UA节点的SCTP联接。M3UA层也可以使用M-SCTPSTATUS请求和指示原语向本地层管理通知低层SCTP联接的状态，例如：M3UA可以向本地管理通知SCTP联接释放的原因，确定是由本地M3UA层还是有SCTP释放的。M3UA层也可以向本地管理通知ASP可用性状态的变化，它通过使用M-ASPSTATUS原语改变和指示ASP的状态。支持对多个SG连接的管理ASP可以把信令消息通过多于一个SG选路到SS7网络，当到主用SG的SCTP联接不可用，或者是从主用SG到SS7目的点不可用时，则可能出现主/备用倒换的情况，这就需要把受影响的业务重新选路到下一个有效的SG。当信令消息在两个SG间负荷分担时，也应把业务转移到正常的SG上。从ASP的观点来看，它假定如果...
