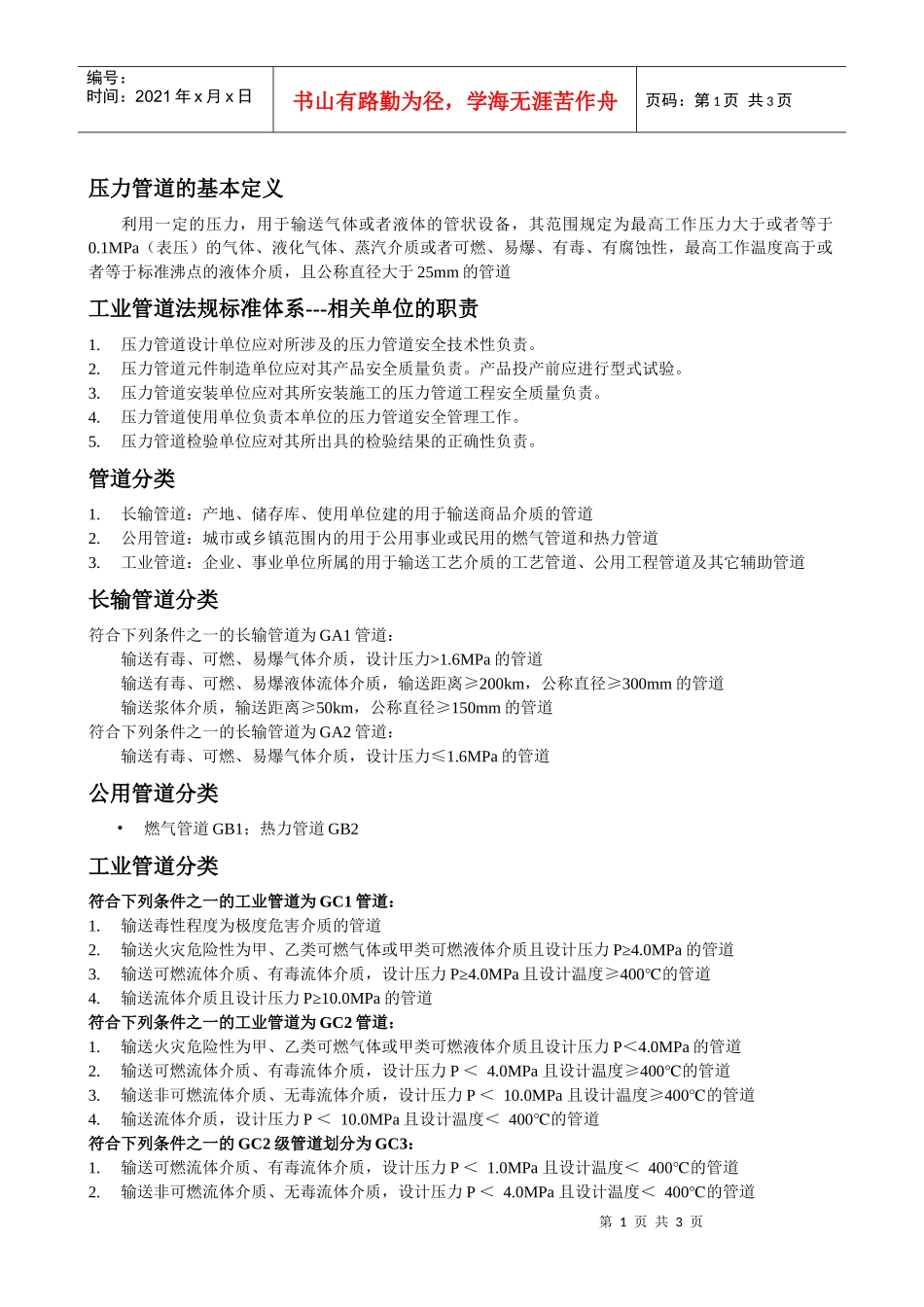

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页压力管道的基本定义利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性，最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道工业管道法规标准体系---相关单位的职责1.压力管道设计单位应对所涉及的压力管道安全技术性负责。2.压力管道元件制造单位应对其产品安全质量负责。产品投产前应进行型式试验。3.压力管道安装单位应对其所安装施工的压力管道工程安全质量负责。4.压力管道使用单位负责本单位的压力管道安全管理工作。5.压力管道检验单位应对其所出具的检验结果的正确性负责。管道分类1.长输管道：产地、储存库、使用单位建的用于输送商品介质的管道2.公用管道：城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道3.工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其它辅助管道长输管道分类符合下列条件之一的长输管道为GA1管道：输送有毒、可燃、易爆气体介质，设计压力>1.6MPa的管道输送有毒、可燃、易爆液体流体介质，输送距离≥200km，公称直径≥300mm的管道输送浆体介质，输送距离≥50km，公称直径≥150mm的管道符合下列条件之一的长输管道为GA2管道：输送有毒、可燃、易爆气体介质，设计压力≤1.6MPa的管道公用管道分类•燃气管道GB1；热力管道GB2工业管道分类符合下列条件之一的工业管道为GC1管道：1.输送毒性程度为极度危害介质的管道2.输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道3.输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道4.输送流体介质且设计压力P≥10.0MPa的管道符合下列条件之一的工业管道为GC2管道：1.输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道2.输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400℃的管道3.输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400℃的管道4.输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道符合下列条件之一的GC2级管道划分为GC3：1.输送可燃流体介质、有毒流体介质，设计压力P＜1.0MPa且设计温度＜400℃的管道2.输送非可燃流体介质、无毒流体介质，设计压力P＜4.0MPa且设计温度＜400℃的管道第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页工业管道快速分类方法---GC1•先判断是否为极度危害介质;•是否设计压力大于等于10MPa;•是否为50160,16中的甲乙类气体或者甲类液体且设计压力大于等于4MPa;•是否为可燃,有毒介质且设计压力大于等于4MPa且设计温度大于等于400℃工业管道快速分类方法---GC3•是否为可燃,有毒介质且设计压力小于1MPa且设计温度小于400℃•是否为非可燃,无毒介质且设计压力小于4MPa且设计温度小于400℃穿跨越铁路干线、重要桥梁、住宅及工厂重要设施的输送火灾危险性为甲、乙类介质或毒性程度为中度危害以上介质的GC2、GC3级工业管道，其穿跨越部分按GC1级管道的检验要求进行检验工业管道的在线检验•定义：运行条件下进行的检验周期：每年至少一次•手段：一般以宏观检查和安全保护装置检验为主，必要时进行测厚检查和电阻值测量•检验单位：使用单位或使用单位委托的有资格的单位•检验人员：专业培训、备案使用单位义务：制定检验计划和方案，安排检验工作宏观检查的主要项目和内容：1.泄漏检查：管子和附件的泄漏2.绝热层、防腐层检查：绝热层是否破损、脱落、跑冷；防腐层是否完好3.振动检查：有无异常振动4.位置与变形检查；5.支吊架检查；6.阀门检查；7.法兰检查；8.膨胀节检查；9.阴极保护装置检查：是否完好10.蠕胀测点检查：是否完好11.管道标识检查：是否符合标准的规定12.检验人员认为必要的其它检查工业管道安全保护装置检验--分类•运行检查；停机检查工业管道安全保护装置包括--压力表；测温仪表；安全阀；爆破片；紧急切断装...
