人教版八年级下册物理测小灯泡额定功率教案VIP免费

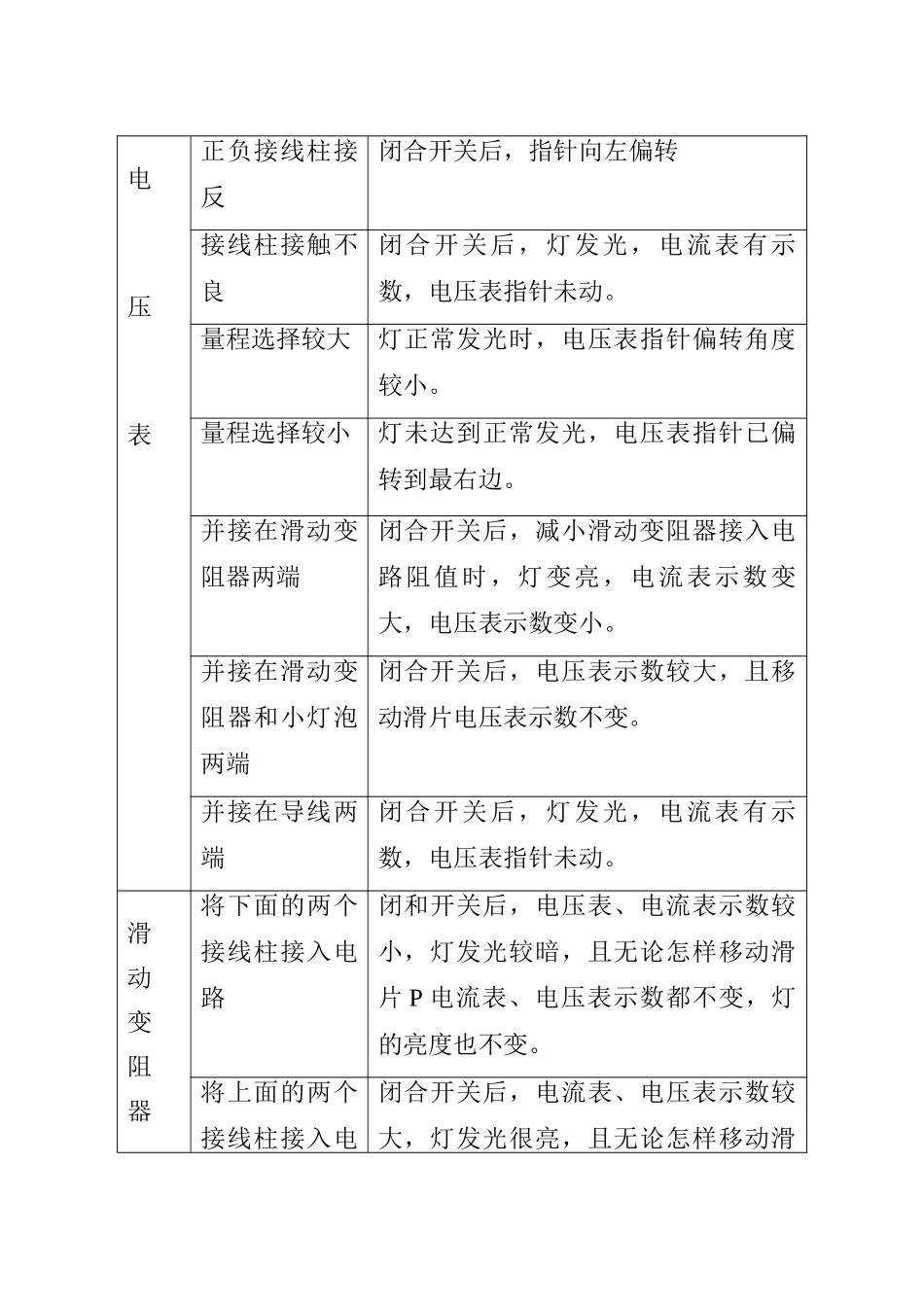

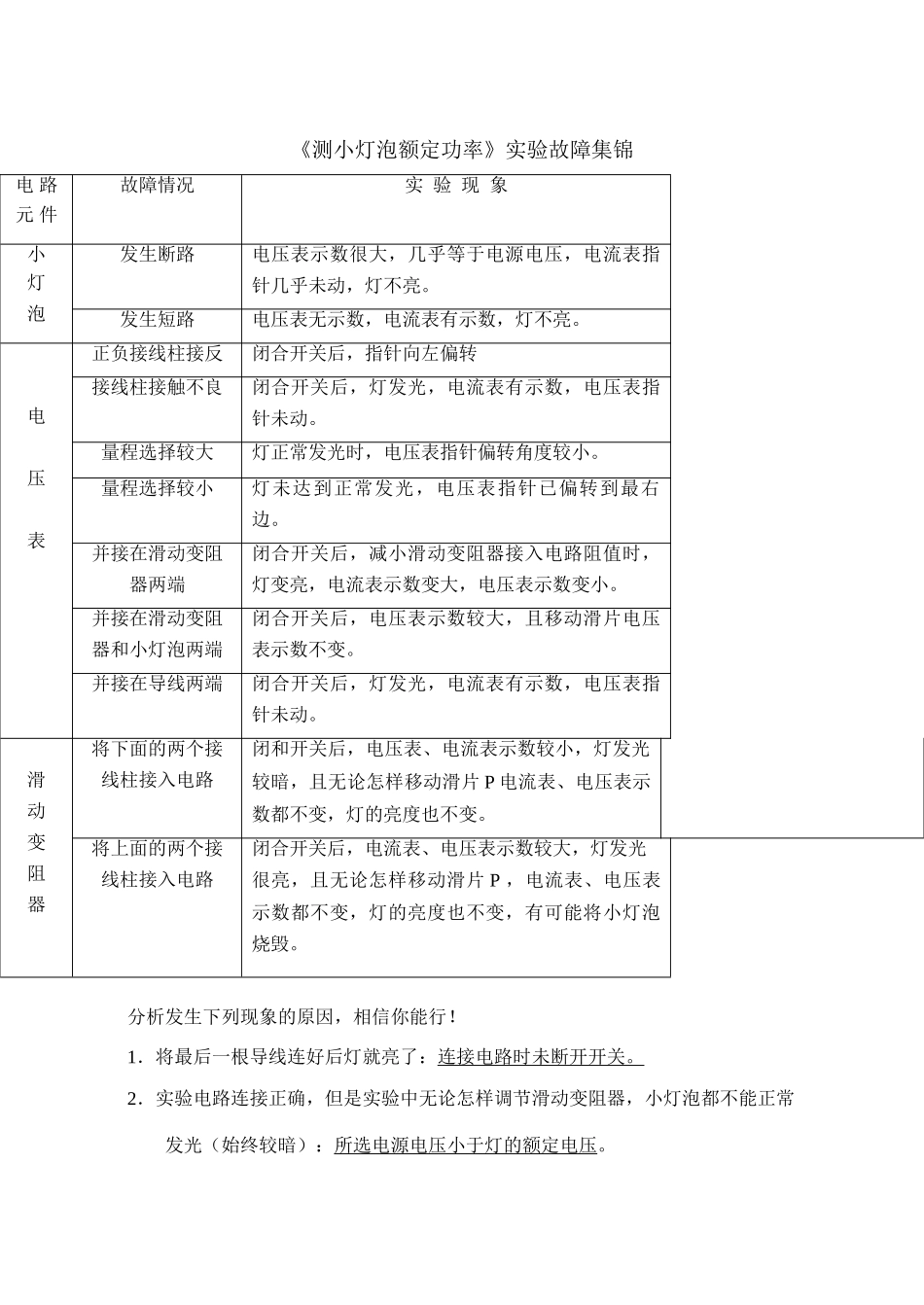

《测小灯泡额定功率》实验故障集锦分析发生下列现象的原因，相信你能行！1．将最后一根导线连好后灯就亮了：连接电路时未断开开关。2．实验电路连接正确，但是实验中无论怎样调节滑动变阻器，小灯泡都不能正常发光（始终较暗）：所选电源电压小于灯的额定电压。电路元件故障情况实验现象小灯泡发生断路电压表示数很大，几乎等于电源电压，电流表指针几乎未动，灯不亮。发生短路电压表无示数，电流表有示数，灯不亮。电压表正负接线柱接反闭合开关后，指针向左偏转接线柱接触不良闭合开关后，灯发光，电流表有示数，电压表指针未动。量程选择较大灯正常发光时，电压表指针偏转角度较小。量程选择较小灯未达到正常发光，电压表指针已偏转到最右边。并接在滑动变阻器两端闭合开关后，减小滑动变阻器接入电路阻值时，灯变亮，电流表示数变大，电压表示数变小。并接在滑动变阻器和小灯泡两端闭合开关后，电压表示数较大，且移动滑片电压表示数不变。并接在导线两端闭合开关后，灯发光，电流表有示数，电压表指针未动。滑动变阻器将下面的两个接线柱接入电路闭和开关后，电压表、电流表示数较小，灯发光较暗，且无论怎样移动滑片P电流表、电压表示数都不变，灯的亮度也不变。将上面的两个接线柱接入电路闭合开关后，电流表、电压表示数较大，灯发光很亮，且无论怎样移动滑片P，电流表、电压表示数都不变，灯的亮度也不变，有可能将小灯泡烧毁。3．某同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是：可能同时连接了滑动变阻器上方两个接线柱。4．小明想测额定电压是“3.8V”的小灯泡的额定功率，他连好电路闭合开关后，就发现电压表的示数为4V，电流表的示数为0.25A。这说明他的错误是：开关闭合前，没有将滑动变阻器滑到最大阻值处。5．某同学要测一个额定电流为0.3A的小灯泡的额定功率。假设实验时电路连接正确，器材及各接线柱的连接完好，可实验中无论怎样调节滑动变阻器的滑片，电路中的电流总小于0.3A，请你帮他分析原因：所选电源电压较小，小于灯泡的额定电压。6．闭合开关后，小灯泡不亮，移动滑动变阻器的滑片，当滑片移近阻值最小端时灯才亮，而且，滑片稍一移动，两表的示数就发生较大的变化。很难测量小灯泡的两端的电压等于额定电压：说明所选的滑动变阻器的阻值太大。7．某同学在做实验时，为了能得到比较准确的小灯泡的额定功率，改变接入电路的滑动变阻器的阻值，分别得到三组数据，算出三个电功率值，求得平均值为小灯泡的额定功率。你认为这样做合理吗？为什么？我认为这样做不合理。因为，额定功率是唯一的，只有用电器两端电压是额定电压时，它的实际功率才等于额定功率，用电器的额定电压是唯一的。《测小灯泡额定功率》实验故障集锦电路元件故障情况实验现象电压表正负接线柱接反闭合开关后，指针向左偏转接线柱接触不良闭合开关后，灯发光，电流表有示数，电压表指针未动。量程选择较大灯正常发光时，电压表指针偏转角度较小。量程选择较小灯未达到正常发光，电压表指针已偏转到最右边。并接在滑动变阻器两端闭合开关后，减小滑动变阻器接入电路阻值时，灯变亮，电流表示数变大，电压表示数变小。并接在滑动变阻器和小灯泡两端闭合开关后，电压表示数较大，且移动滑片电压表示数不变。并接在导线两端闭合开关后，灯发光，电流表有示数，电压表指针未动。滑动变阻器将下面的两个接线柱接入电路闭和开关后，电压表、电流表示数较小，灯发光较暗，且无论怎样移动滑片P电流表、电压表示数都不变，灯的亮度也不变。将上面的两个接线柱接入电闭合开关后，电流表、电压表示数较大，灯发光很亮，且无论怎样移动滑路片P，电流表、电压表示数都不变，灯的亮度也不变，有可能将小灯泡烧毁。小灯泡发生断路电压表示数很大，几乎等于电源电压，电流表指针几乎未动，灯不亮。发生短路电压表无示数，电流表有示数，灯不亮。
