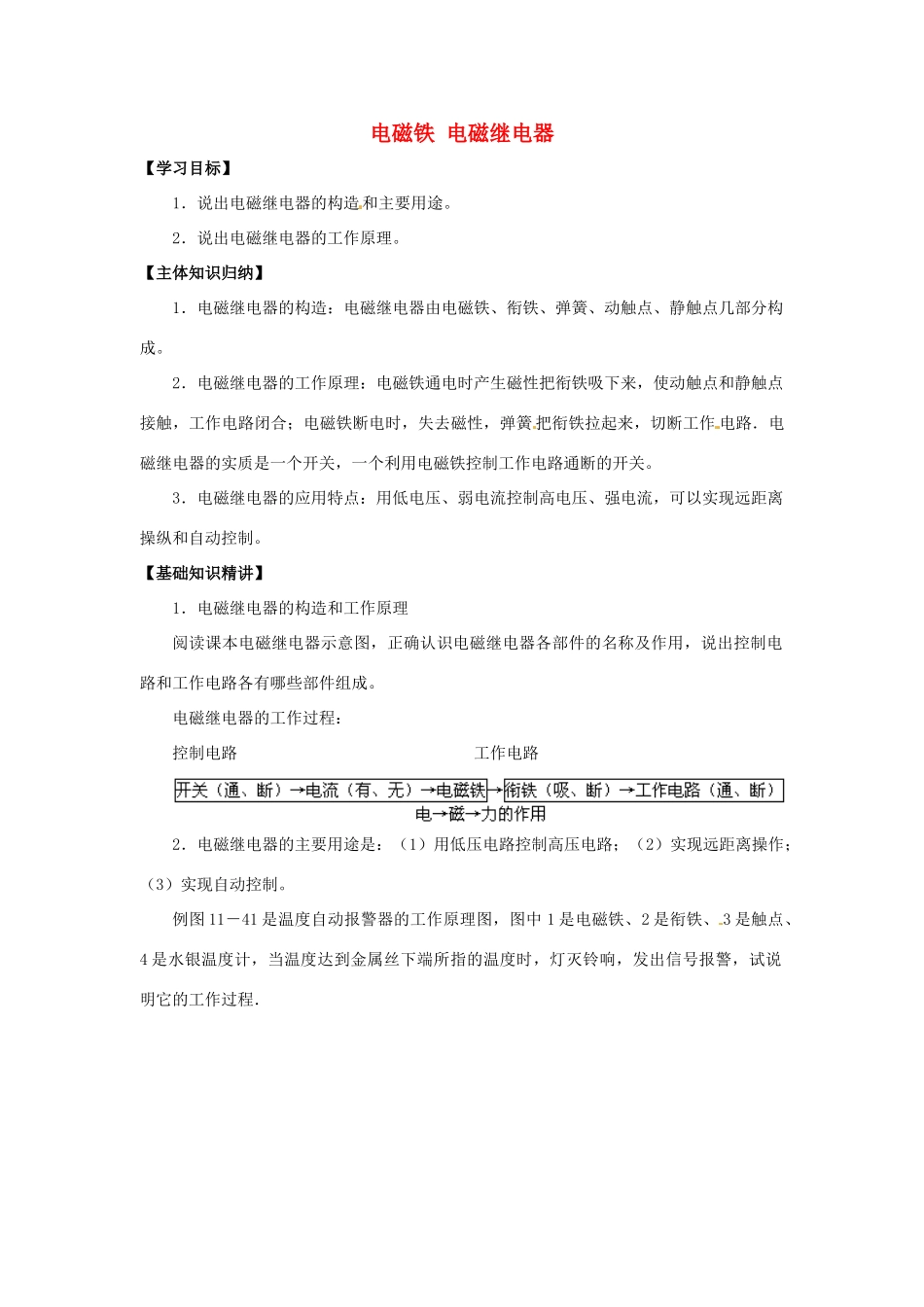

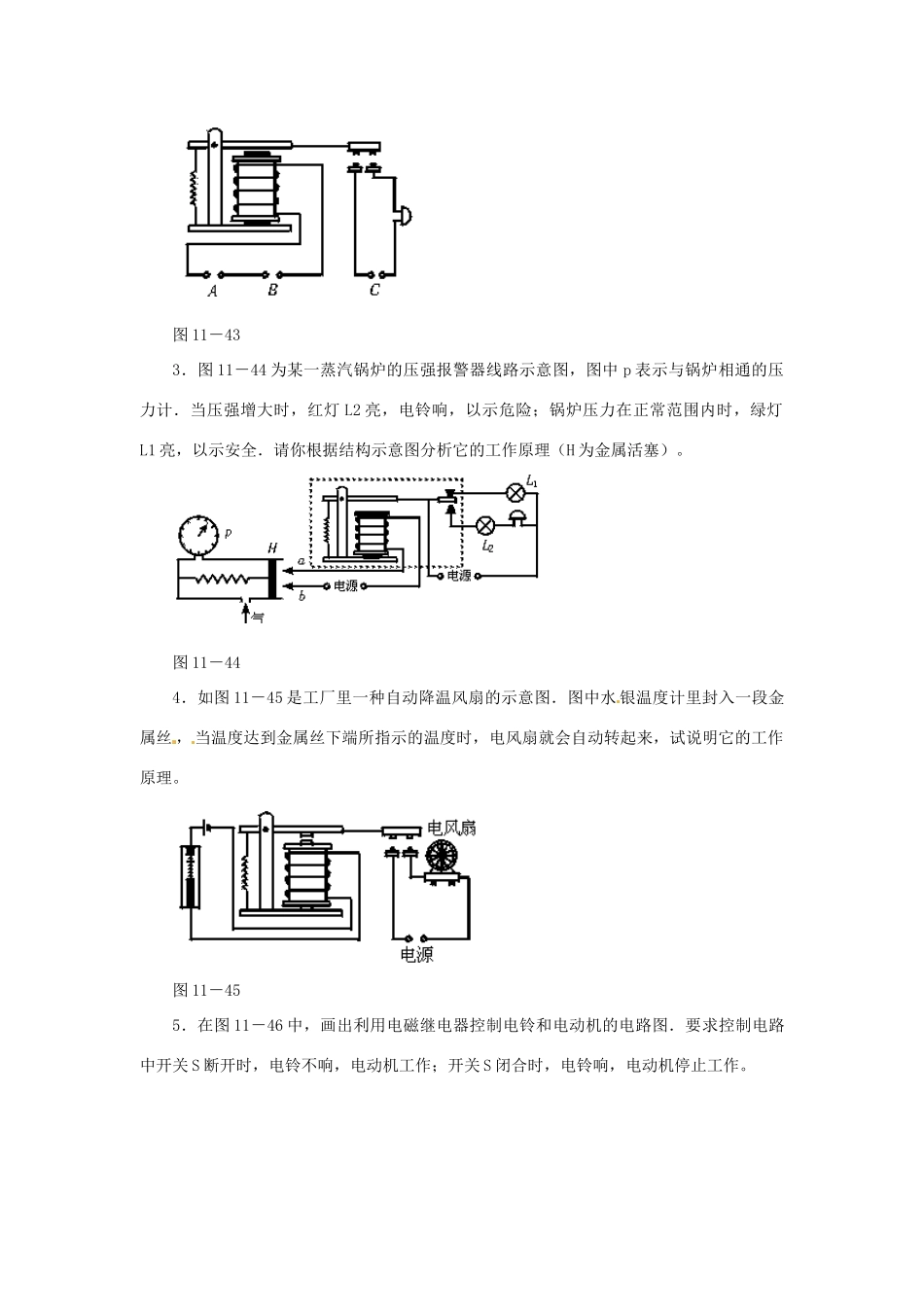

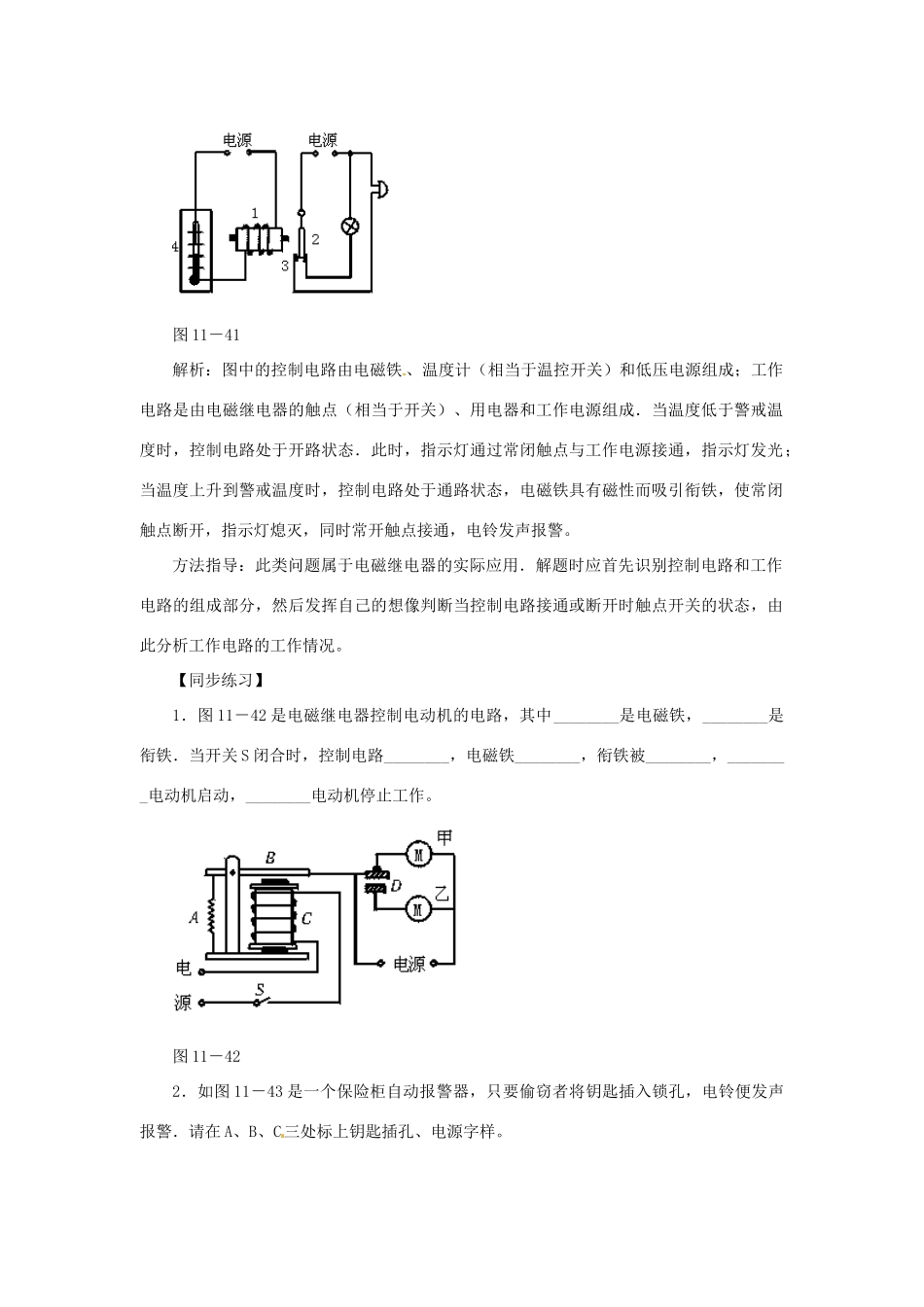

电磁铁电磁继电器【学习目标】1．说出电磁继电器的构造和主要用途。2．说出电磁继电器的工作原理。【主体知识归纳】1．电磁继电器的构造：电磁继电器由电磁铁、衔铁、弹簧、动触点、静触点几部分构成。2．电磁继电器的工作原理：电磁铁通电时产生磁性把衔铁吸下来，使动触点和静触点接触，工作电路闭合；电磁铁断电时，失去磁性，弹簧把衔铁拉起来，切断工作电路．电磁继电器的实质是一个开关，一个利用电磁铁控制工作电路通断的开关。3．电磁继电器的应用特点：用低电压、弱电流控制高电压、强电流，可以实现远距离操纵和自动控制。【基础知识精讲】1．电磁继电器的构造和工作原理阅读课本电磁继电器示意图，正确认识电磁继电器各部件的名称及作用，说出控制电路和工作电路各有哪些部件组成。电磁继电器的工作过程：控制电路工作电路2．电磁继电器的主要用途是：（1）用低压电路控制高压电路；（2）实现远距离操作；（3）实现自动控制。例图11－41是温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁、3是触点、4是水银温度计，当温度达到金属丝下端所指的温度时，灯灭铃响，发出信号报警，试说明它的工作过程．图11－41解析：图中的控制电路由电磁铁、温度计（相当于温控开关）和低压电源组成；工作电路是由电磁继电器的触点（相当于开关）、用电器和工作电源组成．当温度低于警戒温度时，控制电路处于开路状态．此时，指示灯通过常闭触点与工作电源接通，指示灯发光；当温度上升到警戒温度时，控制电路处于通路状态，电磁铁具有磁性而吸引衔铁，使常闭触点断开，指示灯熄灭，同时常开触点接通，电铃发声报警。方法指导：此类问题属于电磁继电器的实际应用．解题时应首先识别控制电路和工作电路的组成部分，然后发挥自己的想像判断当控制电路接通或断开时触点开关的状态，由此分析工作电路的工作情况。【同步练习】1．图11－42是电磁继电器控制电动机的电路，其中________是电磁铁，________是衔铁．当开关S闭合时，控制电路________，电磁铁________，衔铁被________，________电动机启动，________电动机停止工作。图11－422．如图11－43是一个保险柜自动报警器，只要偷窃者将钥匙插入锁孔，电铃便发声报警．请在A、B、C三处标上钥匙插孔、电源字样。图11－433．图11－44为某一蒸汽锅炉的压强报警器线路示意图，图中p表示与锅炉相通的压力计．当压强增大时，红灯L2亮，电铃响，以示危险；锅炉压力在正常范围内时，绿灯L1亮，以示安全．请你根据结构示意图分析它的工作原理（H为金属活塞）。图11－444．如图11－45是工厂里一种自动降温风扇的示意图．图中水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，电风扇就会自动转起来，试说明它的工作原理。图11－455．在图11－46中，画出利用电磁继电器控制电铃和电动机的电路图．要求控制电路中开关S断开时，电铃不响，电动机工作；开关S闭合时，电铃响，电动机停止工作。图11－46【思路拓展题】想一想1．由于家庭中大功率用电器增多，常用的闸刀开关保险丝经常熔断，更换麻烦，如图11－47所示是小明正在设计的新型自动开关的一部分，请你帮助完成设计，实现电流过大，自动断开，在图中补画出你的设计，形成完整的结构原理图。图11－472．请举出四个应用电磁铁的实例。3．某校科技活动小组李明同学在老师讲了电磁继电器一节内容后，回家自制了一只小电铃，其接线如图11－48所示，试着用时却怎么也响不起来，于是他请物理老师给找毛病结果发现了三处错误，你能说出错在哪里吗？图11－48
