九年级物理 连接串联电路和并联电路(3课时)VIP免费

九年级物理 连接串联电路和并联电路(3课时)_第1页
1/11
九年级物理 连接串联电路和并联电路(3课时)_第2页
2/11
九年级物理 连接串联电路和并联电路(3课时)_第3页
3/11

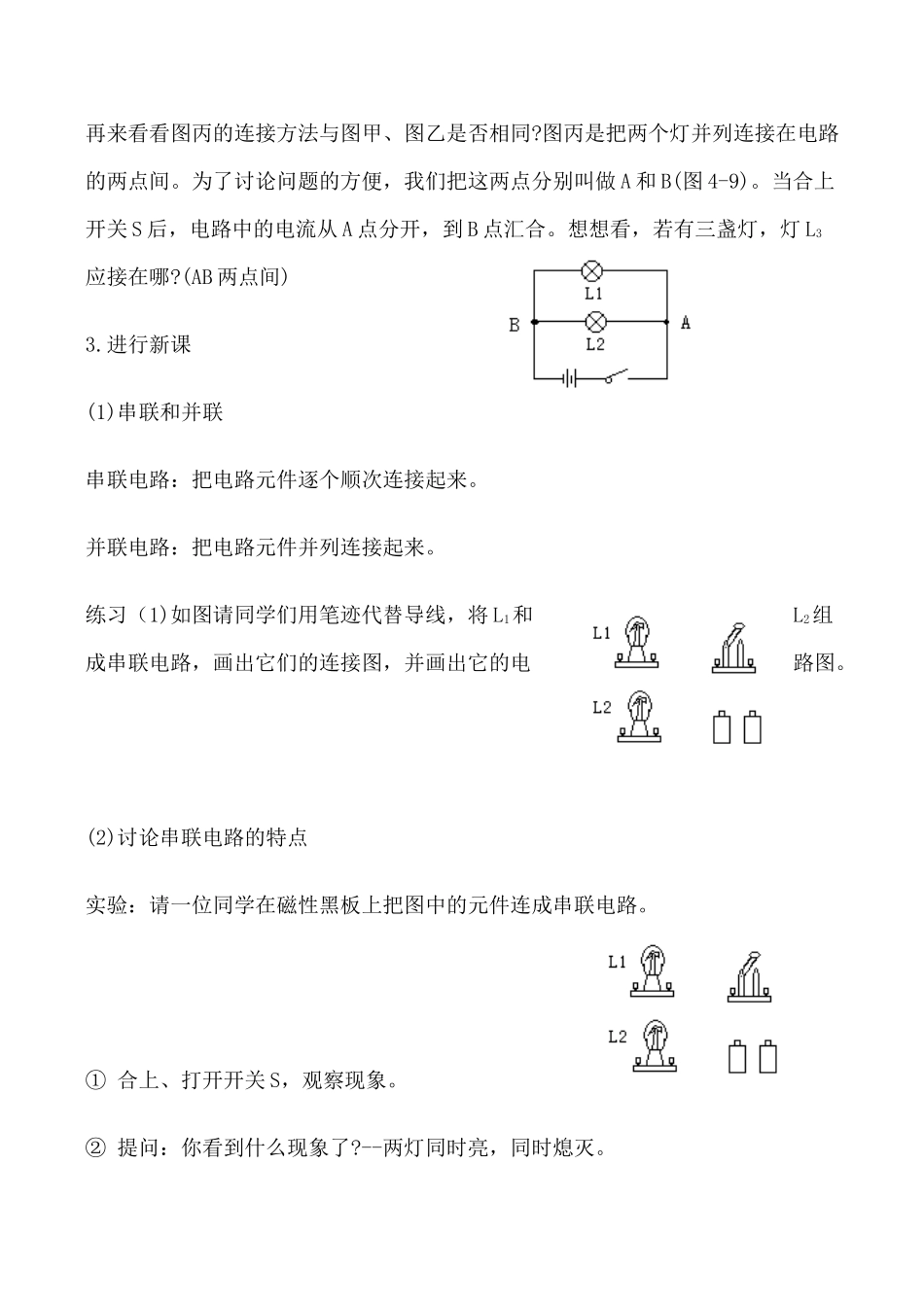

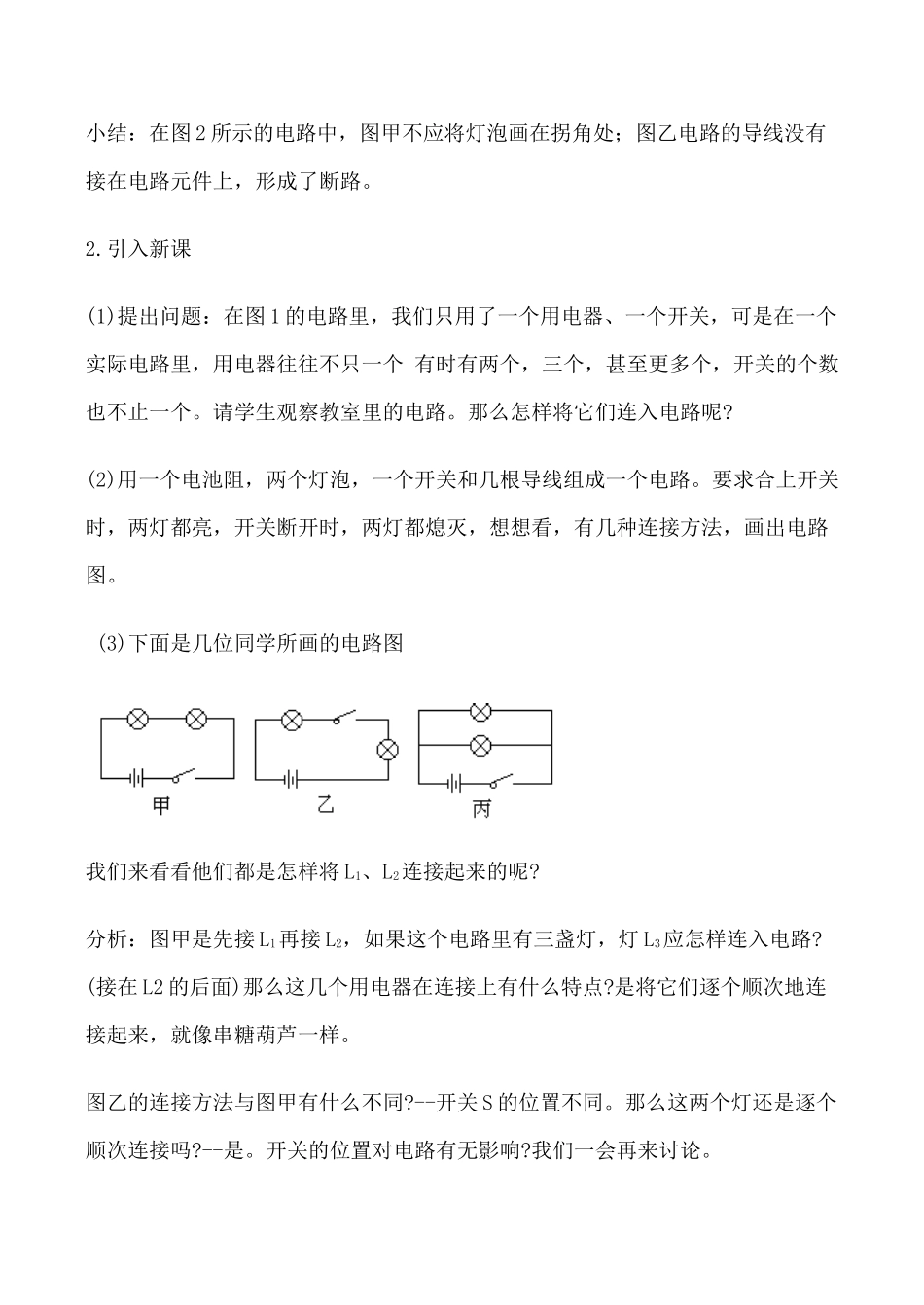

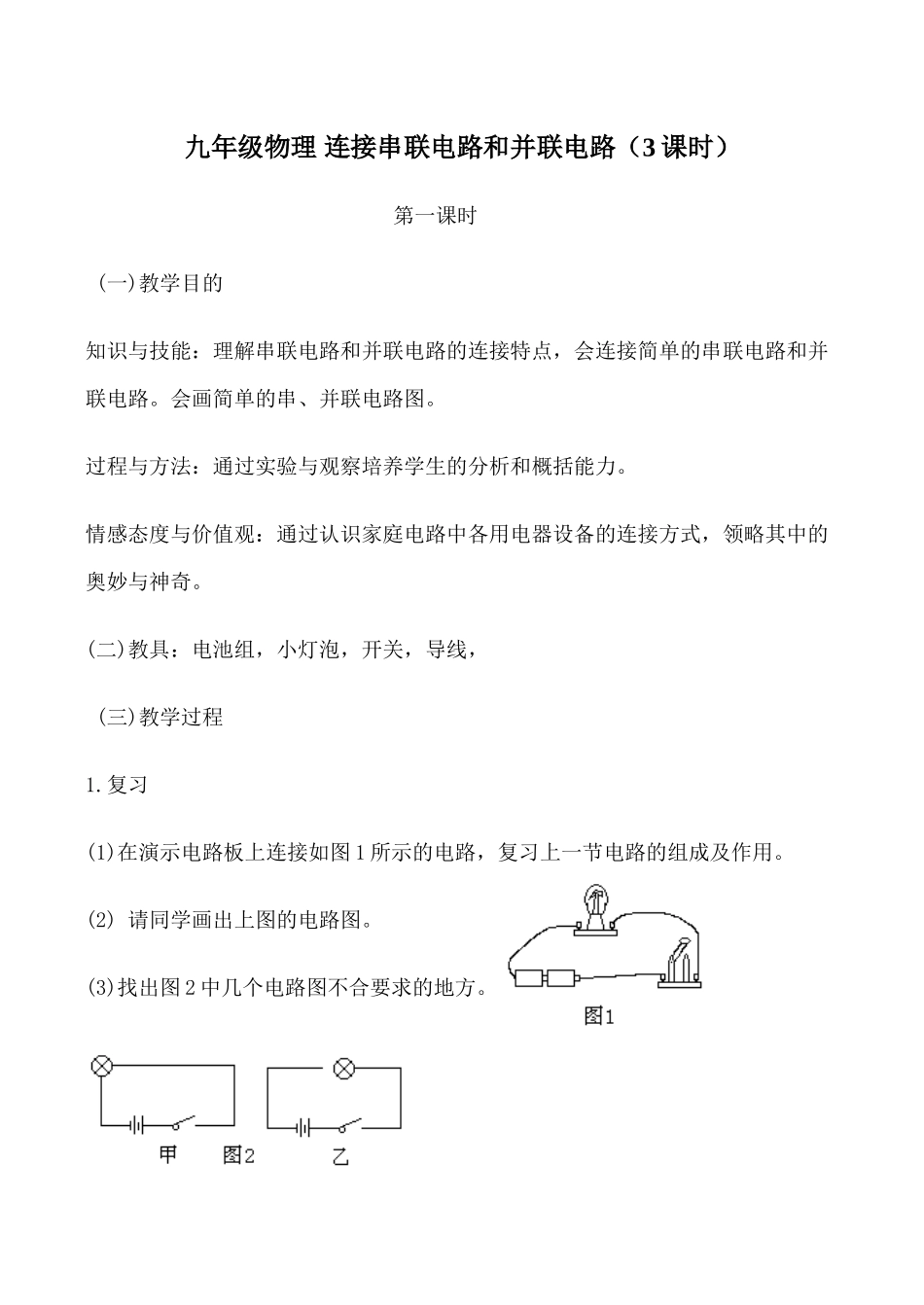

九年级物理连接串联电路和并联电路(3课时)第一课时(一)教学目的知识与技能:理解串联电路和并联电路的连接特点,会连接简单的串联电路和并联电路。会画简单的串、并联电路图。过程与方法:通过实验与观察培养学生的分析和概括能力。情感态度与价值观:通过认识家庭电路中各用电器设备的连接方式,领略其中的奥妙与神奇。(二)教具:电池组,小灯泡,开关,导线,(三)教学过程1.复习(1)在演示电路板上连接如图1所示的电路,复习上一节电路的组成及作用。(2)请同学画出上图的电路图。(3)找出图2中几个电路图不合要求的地方。小结:在图2所示的电路中,图甲不应将灯泡画在拐角处;图乙电路的导线没有接在电路元件上,形成了断路。2.引入新课(1)提出问题:在图1的电路里,我们只用了一个用电器、一个开关,可是在一个实际电路里,用电器往往不只一个有时有两个,三个,甚至更多个,开关的个数也不止一个。请学生观察教室里的电路。那么怎样将它们连入电路呢?(2)用一个电池阻,两个灯泡,一个开关和几根导线组成一个电路。要求合上开关时,两灯都亮,开关断开时,两灯都熄灭,想想看,有几种连接方法,画出电路图。(3)下面是几位同学所画的电路图我们来看看他们都是怎样将L1、L2连接起来的呢?分析:图甲是先接L1再接L2,如果这个电路里有三盏灯,灯L3应怎样连入电路?(接在L2的后面)那么这几个用电器在连接上有什么特点?是将它们逐个顺次地连接起来,就像串糖葫芦一样。图乙的连接方法与图甲有什么不同?--开关S的位置不同。那么这两个灯还是逐个顺次连接吗?--是。开关的位置对电路有无影响?我们一会再来讨论。再来看看图丙的连接方法与图甲、图乙是否相同?图丙是把两个灯并列连接在电路的两点间。为了讨论问题的方便,我们把这两点分别叫做A和B(图4-9)。当合上开关S后,电路中的电流从A点分开,到B点汇合。想想看,若有三盏灯,灯L3应接在哪?(AB两点间)3.进行新课(1)串联和并联串联电路:把电路元件逐个顺次连接起来。并联电路:把电路元件并列连接起来。练习(1)如图请同学们用笔迹代替导线,将L1和L2组成串联电路,画出它们的连接图,并画出它的电路图。(2)讨论串联电路的特点实验:请一位同学在磁性黑板上把图中的元件连成串联电路。①合上、打开开关S,观察现象。②提问:你看到什么现象了?--两灯同时亮,同时熄灭。②调换开关S的位置对串联电路有无影响?有人说,开关必须接在电源正极和灯之间才起作用,若将开关放在灯和负极之间,即使开关打开,灯也能亮,因为电流已经流到灯泡那了。这种说法对吗?为什么?你能否设计个实验证明一下?小结:串联电路的特点:电流只有一条路径,通过一个元件的电流同时也通过另一个;电路中只需要一个开关,且开关的位置对电路没有影响。想一想,你日常生活中见到哪些电路属于串联电路?教室里的灯能用串联的方法吗?(3)讨论并联电路练习(2):如图用铅笔线代替导线,将L1、L2组成并联电路,要求开关S同时控制两盏灯,画出它的实际连接图。可请几位同学调板。并讲评。(练习3):找出下面电路连接图中的错误和不足。分析:甲电路为短路,电路中虽有用电器但没有接入电路。乙电路中L2没有接入电路中,造成L2部分断路。丙电路虽然连接对了,但由于导线交叉易造成混乱。在一个实际电路中,导线是可以交叉的,但我们画电路连接图时,为清楚起见,应尽量避免导线交叉。实验:找一位同学到黑板上连接L1、L2的并联电路。①闭合、断开开关,观察开关S控制几盏灯?②熄灭一盏灯,观察另一盏灯的发光情况。③分析电流有几条路径?④在并联电路图上标出电流方向,找到分、合点A、B。在并联电路中,电流没有分支的地方叫干路,分开以后的路径叫支路。观察实验2中的开关S是在干路上还是在支路上?若想方便地控制使用每一盏灯,应该怎么办?(做课本上在干路和支路上都有开关的演示)小结:并联电路的特点:①电流有两条(或多条)路径;②各元件可以独立工作;③干路的开关控制整个干路,支路的开关只控制本支路。试分析1、教室里的灯是怎样连接的?2、公路两旁的路灯是怎样连接的?指导看①课本中家用电器的连接图的和电冰箱内的电路图。②讨论章末习题第5题。4.小结(略)5.布置...
