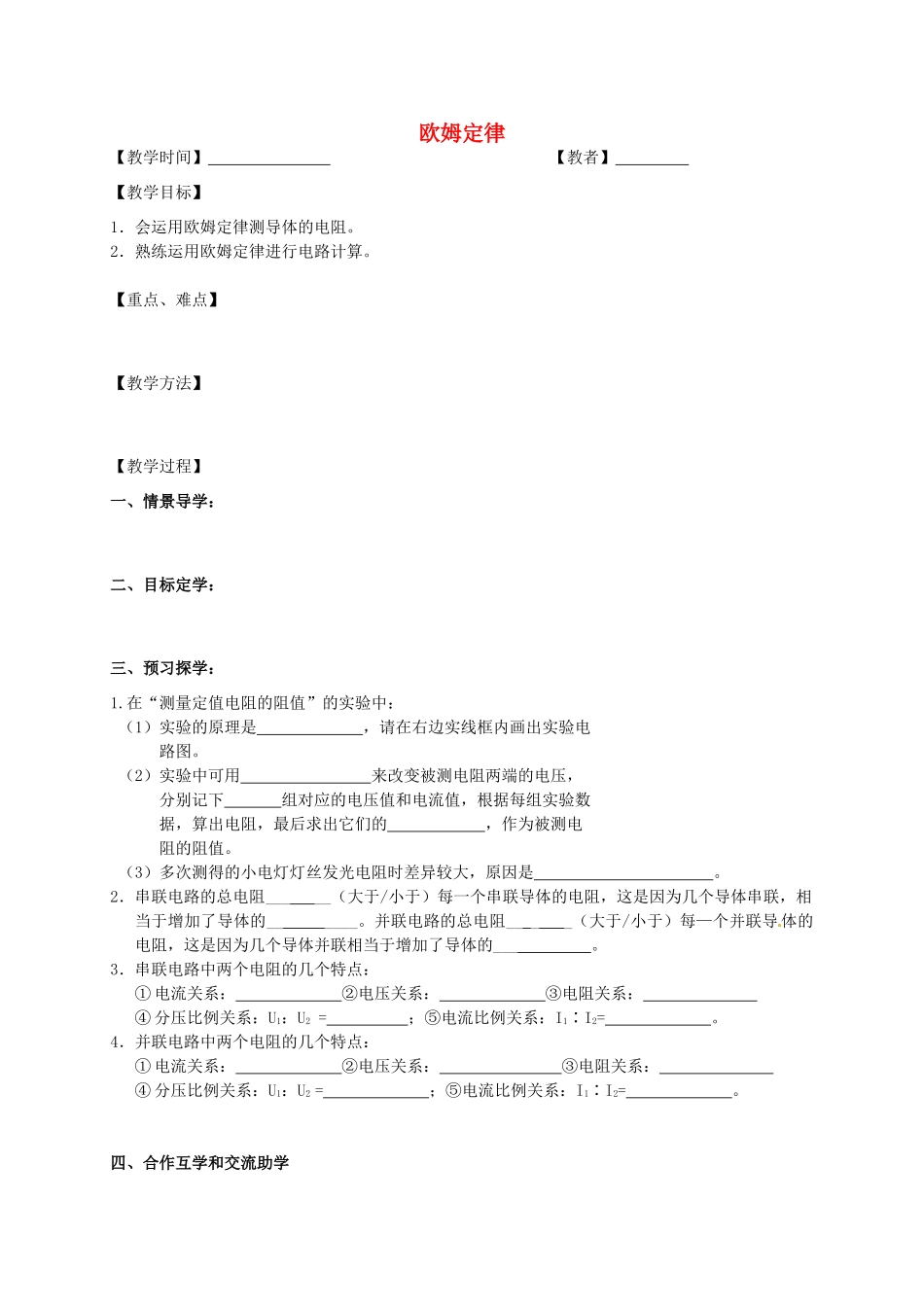

欧姆定律【教学时间】【教者】【教学目标】1．会运用欧姆定律测导体的电阻。2．熟练运用欧姆定律进行电路计算。【重点、难点】【教学方法】【教学过程】一、情景导学：二、目标定学：三、预习探学：1.在“测量定值电阻的阻值”的实验中：（1）实验的原理是，请在右边实线框内画出实验电路图。（2）实验中可用来改变被测电阻两端的电压，分别记下组对应的电压值和电流值，根据每组实验数据，算出电阻，最后求出它们的，作为被测电阻的阻值。（3）多次测得的小电灯灯丝发光电阻时差异较大，原因是。2．串联电路的总电阻_____（大于/小于）每一个串联导体的电阻，这是因为几个导体串联，相当于增加了导体的______。并联电路的总电阻____（大于/小于）每—个并联导体的电阻，这是因为几个导体并联相当于增加了导体的___。3．串联电路中两个电阻的几个特点：①电流关系：②电压关系：③电阻关系：④分压比例关系：U1：U2=；⑤电流比例关系：I1∶I2=。4．并联电路中两个电阻的几个特点：①电流关系：②电压关系：③电阻关系：④分压比例关系：U1：U2=；⑤电流比例关系：I1∶I2=。四、合作互学和交流助学例1两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，电路中允许通过的最大电流为______A，两端允许加的最大电压为______V。例2如图1所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图2所示，根据图线的信息可知（填“甲”或“乙”）是电压表V2示数变化的图线，电源电压为V，电阻R1的阻值为Ω．例3如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4:3B．3:2C．3:4D．3:1例4如图所示为某温度报警器的电路图，图中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小，电源电压保持不变．当温度升高时，电路中电表示数的变化情况是（）A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变大，电压表示数变小D．电流表示数均变小，电压表示数变大例5如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A．电流表A的示数变大，电压表V1的示数变小B．电流表A的示数变小，电压表V2的示数变小C．电压表V1的示数与电流表A的示数的比值变大D．电压表V2的示数与电流表A的示数的比值变小例6如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大例7小明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）（1）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大。电路中出现的故障原因是．（2）排除故障后，电流表和电压表的示数如图乙所示，则R0=______Ω．接下来小明调整变阻器的滑片继续测量，这样做的目的是．（3）小明想利用这些器材测量另一个未知电阻Rx的阻值，但发现电流表已经损坏．小华帮他设计另一个实验方案：利用图丙所示的电路，先闭合开关S、S1，记下电压表的示数U1，再，记下电压表示数U2．则Rx=（表达式用测得的量与已知量表示）。例8在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω.试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？例9有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲所示，工作电路如图乙所示，电源电压恒为12V，定值电阻R2=30Ω。求：（1）被检测者未喝酒时，R1阻值；（2）被检测者酒精气体浓度为0.8mg/mL时，电流表的示数；（3）现在公认的酒驾标准为0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电压表示数为4.8V时，通过计算说明被检测司机是否酒驾？五、总结提学：六、达标检学：【板书设计】【教后反思】
