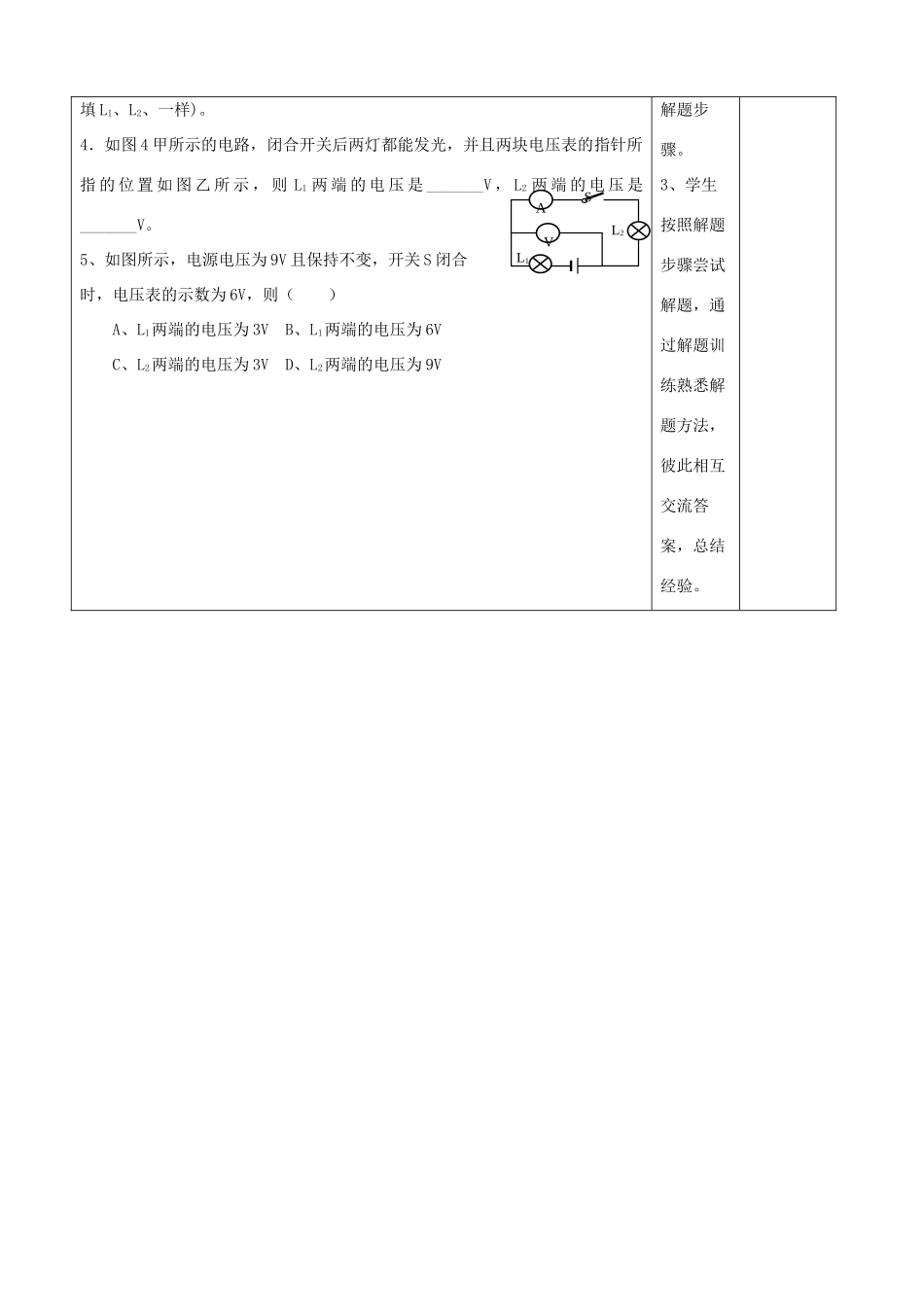

串并联电路的电压教学目标1、能正确识别含义电压表的电路的串并联;2、能正确识别电压表与谁并联;3、应用串并联电路的电压特点进行解题。4、积累解题经验,培养良好解题习惯。教学重点1、应用串并联电路的电压特点进行解题;2、积累解题经验,培养良好解题习惯。教学难点教具准备动画视频。集体智慧个性设计教学反思一、复习电压表的使用和串并联电路的电压特点。1、电压表连接:与被测部分并联;正进负出;可以和电源两极直接相连。2、串并联电路电压特点。串联电路:两端总电压等于各用电器电压之和。并联电路:各支路电压相等等于两端总电压。二、例题。如图,当开关闭合后,两灯都发光,此时V1、V2表的读数分别是4V和2.5V,则电源电压为___V,灯L1两端的电压为___V,灯L2两端的电压为___V。三、巩固练习。1.如图1所示的表盘,此时指针的示数为_。改用另一量程,若指针的位置不变,那么读数是_______,2.如图2所示,电压表V1、V2、V3的示数分别U1、U2、U3,如果U1=10V,U2=4V,那么U3=_______。3.如图3,电源电压是5V且不变,S闭合后电压表示数为1V,则灯L1两端的电压为___V,灯L2两端的电压为____V;通过灯L1、L2的电流相比是_____大(选1、学生回忆串并联电路的电压特点,教师板书。2、教师教师该题型的解题步骤:识别串并联————判断电压表测量什么电压——应用串并联电路的电压特点解题。教师板书填L1、L2、一样)。4.如图4甲所示的电路,闭合开关后两灯都能发光,并且两块电压表的指针所指的位置如图乙所示,则L1两端的电压是_______V,L2两端的电压是_______V。5、如图所示,电源电压为9V且保持不变,开关S闭合时,电压表的示数为6V,则()A、L1两端的电压为3VB、L1两端的电压为6VC、L2两端的电压为3VD、L2两端的电压为9V解题步骤。3、学生按照解题步骤尝试解题,通过解题训练熟悉解题方法,彼此相互交流答案,总结经验。L1AL2SV
