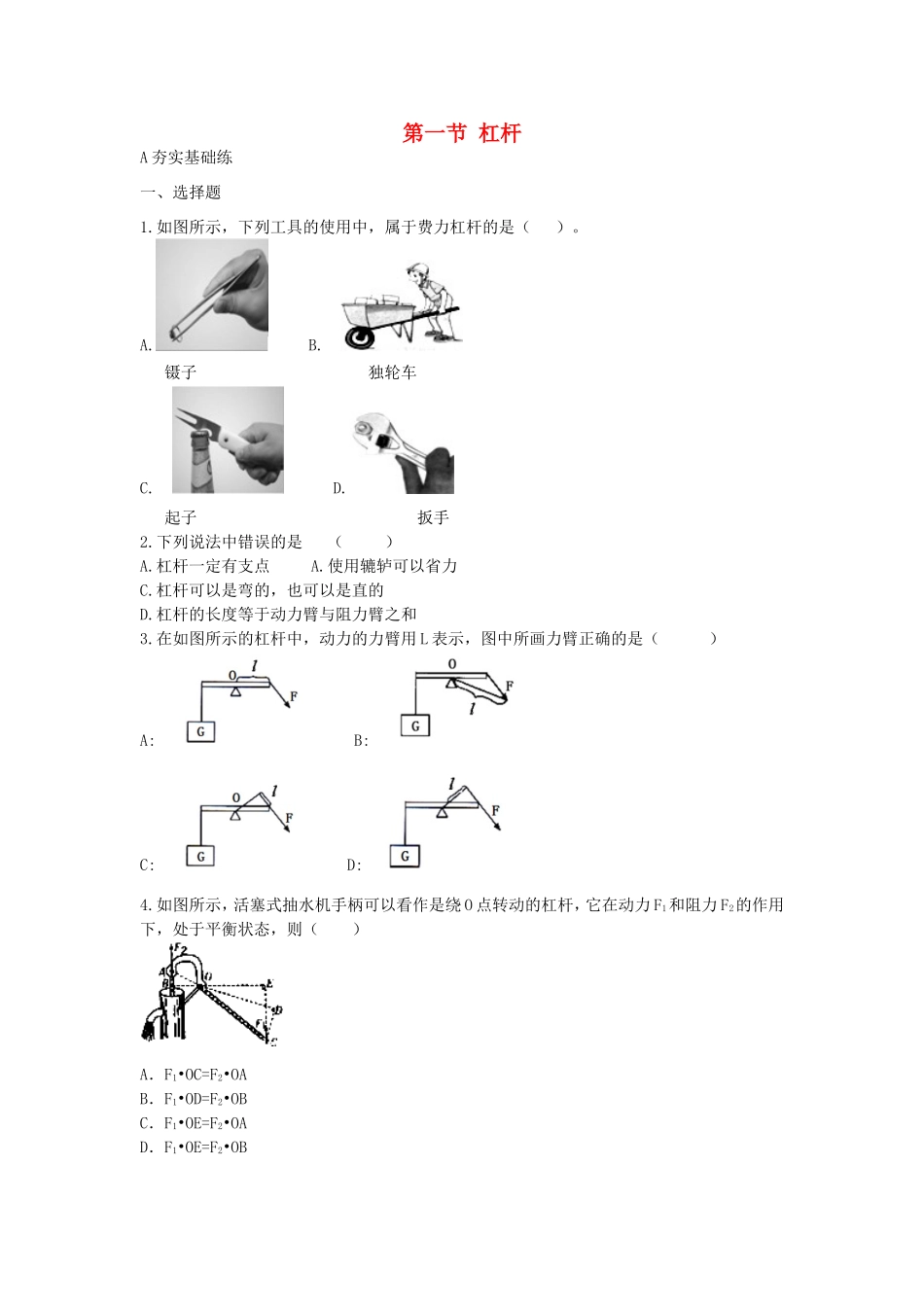

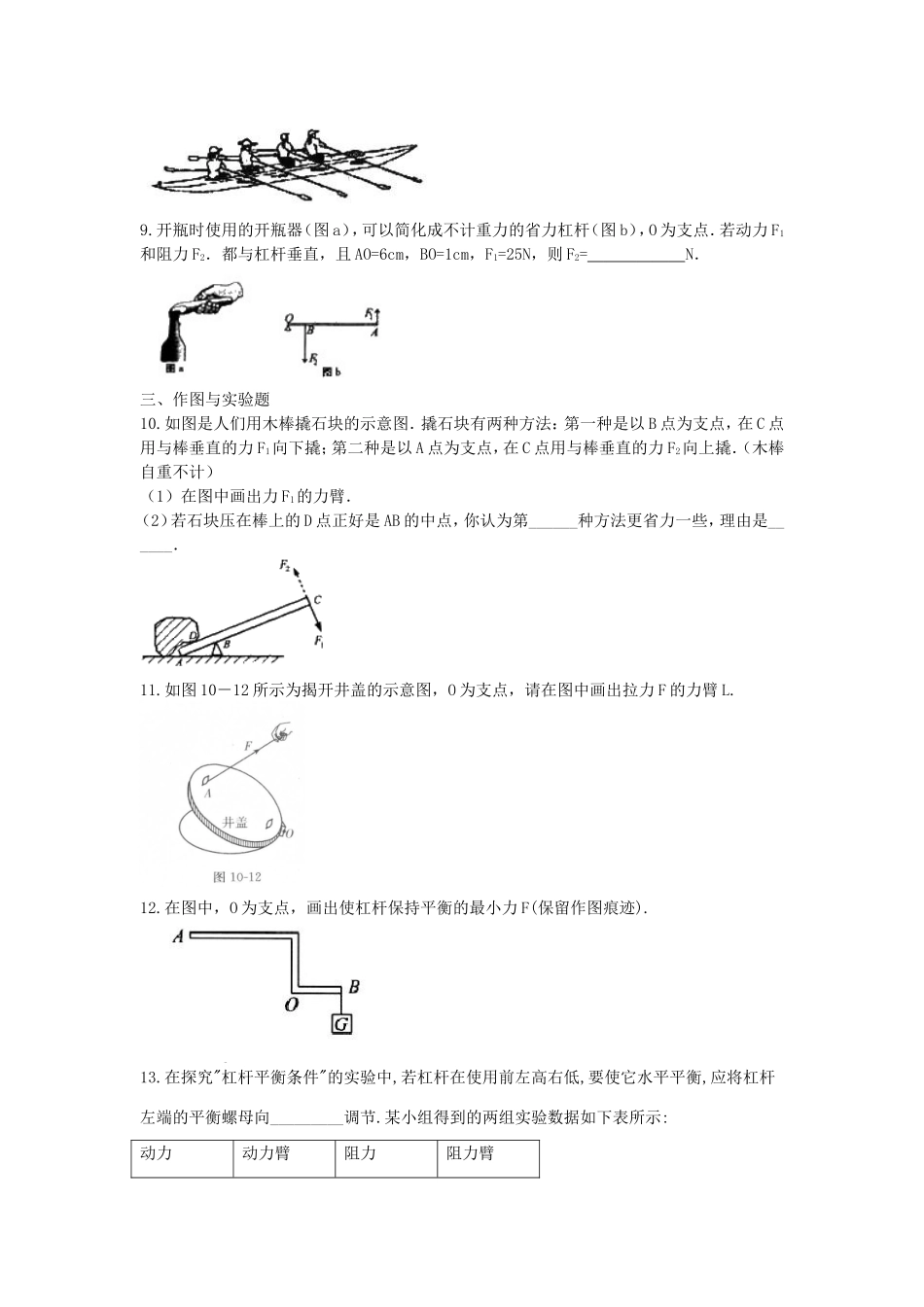

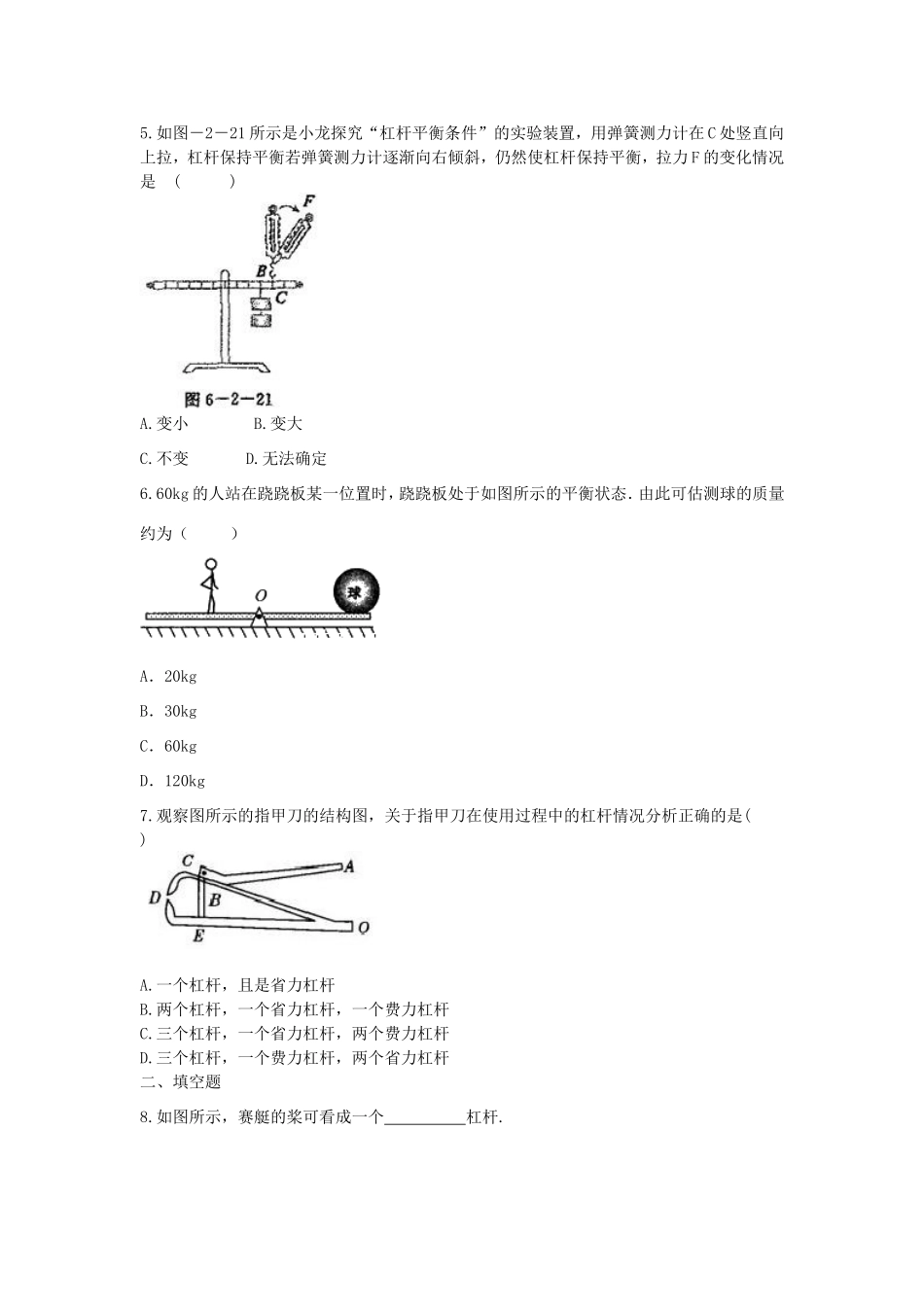

第一节杠杆A夯实基础练一、选择题1.如图所示，下列工具的使用中，属于费力杠杆的是（）。A.B.镊子独轮车C.D.起子扳手2.下列说法中错误的是（）A.杠杆一定有支点A.使用辘轳可以省力C.杠杆可以是弯的，也可以是直的D.杠杆的长度等于动力臂与阻力臂之和3.在如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（）A:B:C:D:4.如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（）A．F1•OC=F2•OAB．F1•OD=F2•OBC．F1•OE=F2•OAD．F1•OE=F2•OB5.如图－2－21所示是小龙探究“杠杆平衡条件”的实验装置，用弹簧测力计在C处竖直向上拉，杠杆保持平衡若弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F的变化情况是()A.变小B.变大C.不变D.无法确定6.60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．由此可估测球的质量约为（）A．20kgB．30kgC．60kgD．120kg7.观察图所示的指甲刀的结构图，关于指甲刀在使用过程中的杠杆情况分析正确的是()A.一个杠杆，且是省力杠杆B.两个杠杆，一个省力杠杆，一个费力杠杆C.三个杠杆，一个省力杠杆，两个费力杠杆D.三个杠杆，一个费力杠杆，两个省力杠杆二、填空题8.如图所示，赛艇的桨可看成一个杠杆.9.开瓶时使用的开瓶器（图a），可以简化成不计重力的省力杠杆（图b），O为支点．若动力F1和阻力F2．都与杠杆垂直，且AO=6cm，BO=1cm，F1=25N，则F2=N．三、作图与实验题10.如图是人们用木棒撬石块的示意图．撬石块有两种方法：第一种是以B点为支点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬．（木棒自重不计）（1）在图中画出力F1的力臂．（2）若石块压在棒上的D点正好是AB的中点，你认为第______种方法更省力一些，理由是______．11.如图10－12所示为揭开井盖的示意图，O为支点，请在图中画出拉力F的力臂L.12.在图中，O为支点，画出使杠杆保持平衡的最小力F(保留作图痕迹).13.在探究"杠杆平衡条件"的实验中,若杠杆在使用前左高右低,要使它水平平衡,应将杠杆左端的平衡螺母向_________调节.某小组得到的两组实验数据如下表所示:动力动力臂阻力阻力臂251101623根据实验数据,可以得出的结论是:_________(用文字或符号表述均可)四、综合题14.如图所示是某同学做俯卧撑时的示意图，他的质量为56kg．身体可视为杠杆，O点为支点．A点为重心．（g=10N/kg）（1）该同学所受重力是多少?（2）在图中画出该同学所受重力的示意图，并画出重力的力臂L1（3）若0B=1.0m，BC=0.4m，求地面对双手支持力的大小．B培优综合练1.室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2.则对应的杠杆分别为（）A.省力杠杆；省力杠杆B.省力杠杆；费力杠杆C.费力杠杆；费力杠杆D.费力杠杆；省力杠杆2.如图所示，杠杆AOB用细线悬挂起来，当A端挂重物G1，B端挂重物G2时，杠杆平衡，此时OA恰好处于水平位置，AO=BO，杠杆重力不计，则（）A.G1B.G1C.G1=G2D.都有可能3.在海南举办的大力士比赛中,有一个项目是把车轮推上台阶.下面把车轮推上台阶的四种方法,推力的作用点相同,推力的方向不同,如图所示,则哪一种推法最省力()A.B.C.D.4.重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中（）A.动力臂逐渐变大B.阻力臂逐渐变小C.动力F逐渐变大D.动力F逐渐变小5.如图所示是列车上常用的手推车，车内货物均匀摆放.车前行时，需经过障碍物.当车的前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，若手推车和货物总重200N，动力臂和阻力臂之比为2:3，则售货员作用在扶把上的动力为N.当后轮遇到障碍物A时，售货员竖直向上提扶把，这时支点是(填或“C”)点，这种情况下，手推车可以视为(填“省力”或“费力”)杠杆.6.对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明.某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B点，秤钩在A点，O点为...
