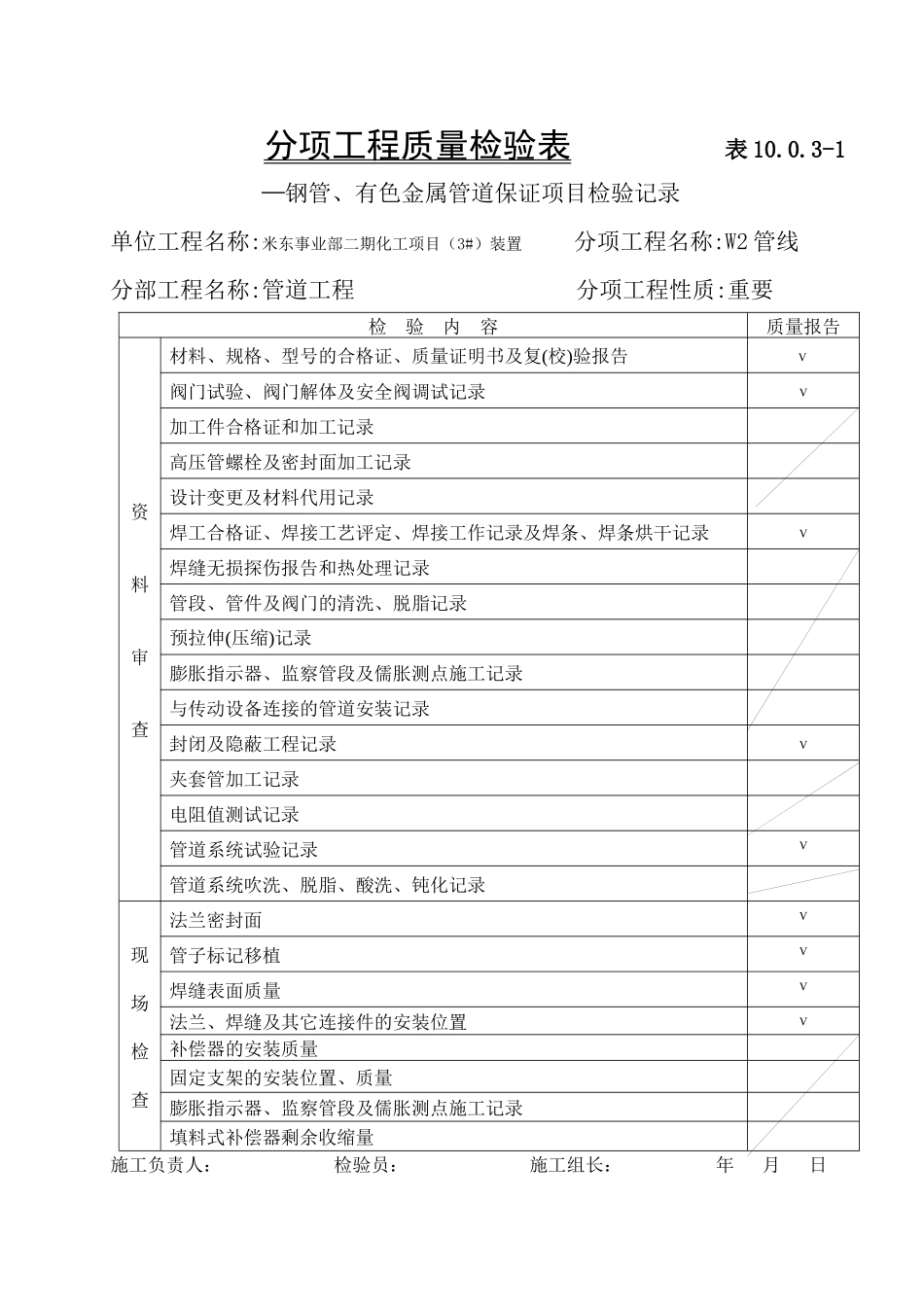

分项工程质量检验表表10.0.3-1—钢管、有色金属管道保证项目检验记录单位工程名称:米东事业部二期化工项目（3#）装置分项工程名称:W2管线分部工程名称:管道工程分项工程性质:重要检验内容质量报告资料审查材料、规格、型号的合格证、质量证明书及复(校)验报告ν阀门试验、阀门解体及安全阀调试记录ν加工件合格证和加工记录高压管螺栓及密封面加工记录设计变更及材料代用记录焊工合格证、焊接工艺评定、焊接工作记录及焊条、焊条烘干记录ν焊缝无损探伤报告和热处理记录管段、管件及阀门的清洗、脱脂记录预拉伸(压缩)记录膨胀指示器、监察管段及儒胀测点施工记录与传动设备连接的管道安装记录封闭及隐蔽工程记录ν夹套管加工记录电阻值测试记录管道系统试验记录ν管道系统吹洗、脱脂、酸洗、钝化记录现场检查法兰密封面ν管子标记移植ν焊缝表面质量ν法兰、焊缝及其它连接件的安装位置ν补偿器的安装质量固定支架的安装位置、质量膨胀指示器、监察管段及儒胀测点施工记录填料式补偿器剩余收缩量施工负责人：检验员：施工组长：年月日分项工程质量检验表表10.0.3-2—钢管、有色金属管道基本项目检验记录单位工程名称:米东事业部二期化工项目（3#）装置分项工程名称:W2管线分部工程名称:管道工程分项工程性质:重要检验内容质量情况等级12345678910管子、管件、阀门支吊架弹簧表面质量高压钢管除去缺陷后的实际壁厚有色金属管的椭圆度、局部变形壁厚均匀度胀口或翻边管子的抽样试验结果阀门传动装置检验闸阀密封面的渗漏量检验优良螺栓、螺母的表面质量ν优良垫片质量优良弯管表面质量、壁厚减簿率及椭圆度卷管组对纵焊缝间隙、支管外壁与纵焊缝间距夹套管与主管间距、支承块位置对接焊缝咬边及角焊缝质量ν优良管道安装坡向、坡度优良管道穿越位置及保护优良法兰、螺栓连接ν优良高压密封垫圈、垫片安装有色金属管表面质量及承插焊接质量蒸汽伴管安装阀门安装位置、方向优良支吊架安装管道被涂表面质量ννν合格色环、工作介质、流向的涂漆标记涂膜厚度及质量νν优良施工负责人：检验员：施工组长：年月日分项工程质量检验表表10.0.3-3—钢管、有色金属管道允许偏差项目检验记录单位工程名称:米东事业部二期化工项目（3#）装置分项工程名称:W2管线分部工程名称:管道工程分项工程性质:重要检验内容允许偏差(mm)实测值(mm)12345678910高压管道加工支吊架弹簧工作圈数与节距弯管内侧波浪度卷管周长及椭圆度样板与卷管外壁不贴合间隙卷管平直度焊制弯头周长及端面与中心线异径管椭圆度≤2.0mm三通支管铅直度“Ⅱ”型补偿器悬臂长度与平面波形补偿器周长与波顶直径填料式补偿器插管与套管装配对接接头焊缝余高≤1＋0.1b，且≤30.50.70.80.50.80.80.60.60.80.8对接接头外壁错边量＜壁厚的15%，且≤31.20.80.90.71.11.00.90.80.81.2对接接头平直度壁厚≤10壁厚的1/50.20，40，50，30.50.30.40.50.40.4管道坐标与标高15，15101211121299101111水平管道弯曲度Dn≤1002‰，最大502333434434Dn＞1003‰，最大803443342353立管铅垂度5‰，最大304543344544成排管道间距交叉管的外壁或绝热层间距施工负责人：检验员：施工组长：年月日分项工程质量评定表单位工程名称:米东事业部二期化工项目（3#）装置分项工程名称：W2管线分部工程名称:管道工程分项工程性质：重要项目名称检查结果保证项目检查9项，其中合格9项，合格率100%基本项目检查10项，其中：合格1项，合格率10%优良9项，优良率90%允许偏差项目实测70项，其中合格70项，合格率100%评定等优良认定等优良级级专业技术负责人：班组长：专职检查员：年月日分项工程质量检验表表10.0.3-1—钢管、有色金属管道保证项目检验记录单位工程名称:米东事业部二期化工项目（3#）装置分项工程名称:W7a管线分部工程名称:管道工程分项工程性质:一般检验内容质量报告资料审查材料、规格、型号的合格证、质量证明书及复(校)验报告ν阀门试验、阀门解体及安全阀调试记录ν加工件合格证和加工记录高压管螺栓及密封面加工记录设计变更及材料代用记录焊工合格证、焊接工艺评定、焊接工作记录及焊条、焊条烘干记录ν焊缝无损探伤报告和热处理记录管段、管件及...
