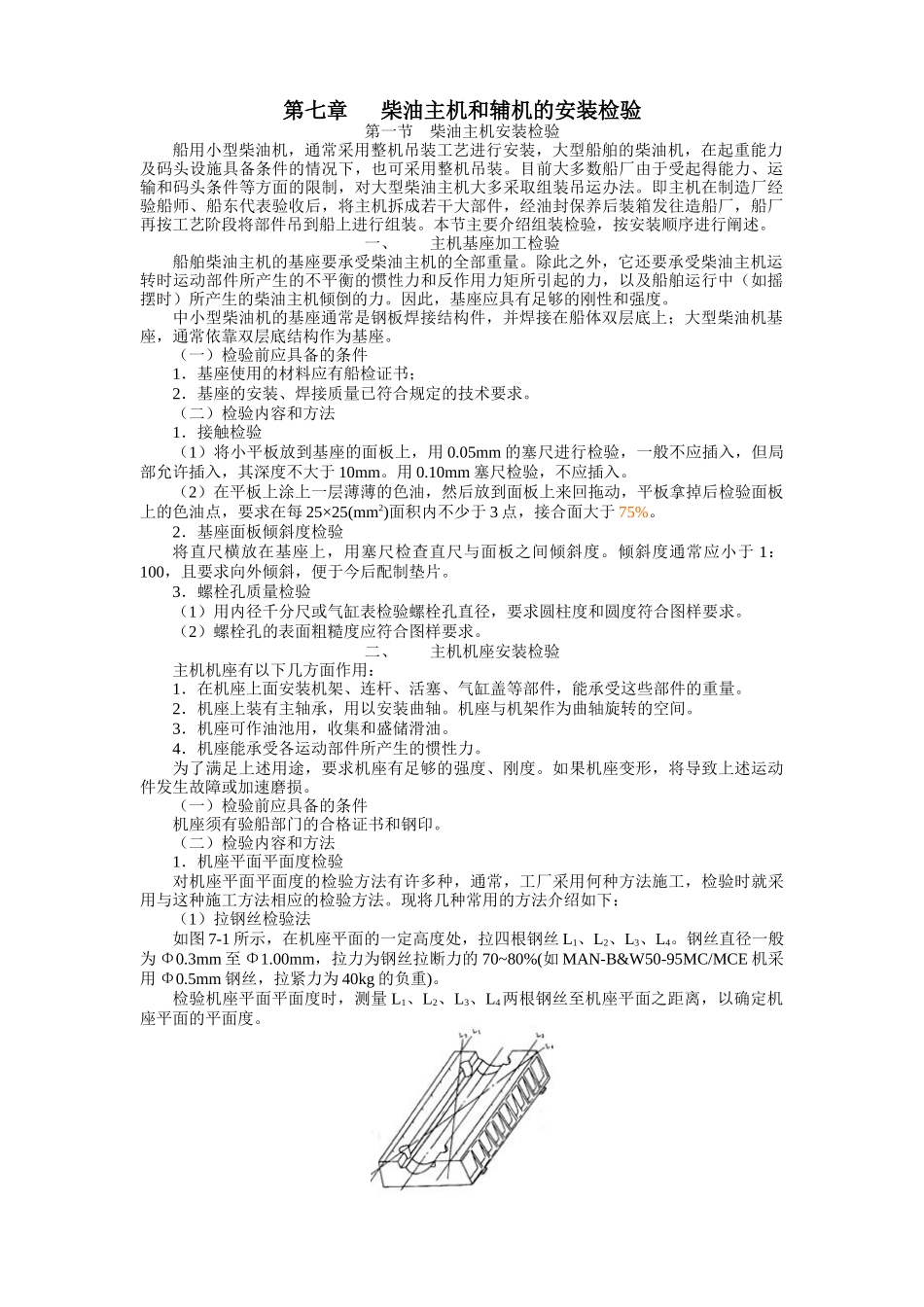

第七章柴油主机和辅机的安装检验第一节柴油主机安装检验船用小型柴油机，通常采用整机吊装工艺进行安装，大型船舶的柴油机，在起重能力及码头设施具备条件的情况下，也可采用整机吊装。目前大多数船厂由于受起得能力、运输和码头条件等方面的限制，对大型柴油主机大多采取组装吊运办法。即主机在制造厂经验船师、船东代表验收后，将主机拆成若干大部件，经油封保养后装箱发往造船厂，船厂再按工艺阶段将部件吊到船上进行组装。本节主要介绍组装检验，按安装顺序进行阐述。一、主机基座加工检验船舶柴油主机的基座要承受柴油主机的全部重量。除此之外，它还要承受柴油主机运转时运动部件所产生的不平衡的惯性力和反作用力矩所引起的力，以及船舶运行中（如摇摆时）所产生的柴油主机倾倒的力。因此，基座应具有足够的刚性和强度。中小型柴油机的基座通常是钢板焊接结构件，并焊接在船体双层底上；大型柴油机基座，通常依靠双层底结构作为基座。（一）检验前应具备的条件1．基座使用的材料应有船检证书；2．基座的安装、焊接质量已符合规定的技术要求。（二）检验内容和方法1．接触检验（1）将小平板放到基座的面板上，用0.05mm的塞尺进行检验，一般不应插入，但局部允许插入，其深度不大于10mm。用0.10mm塞尺检验，不应插入。（2）在平板上涂上一层薄薄的色油，然后放到面板上来回拖动，平板拿掉后检验面板上的色油点，要求在每25×25(mm2)面积内不少于3点，接合面大于75%。2．基座面板倾斜度检验将直尺横放在基座上，用塞尺检查直尺与面板之间倾斜度。倾斜度通常应小于1：100，且要求向外倾斜，便于今后配制垫片。3．螺栓孔质量检验（1）用内径千分尺或气缸表检验螺栓孔直径，要求圆柱度和圆度符合图样要求。（2）螺栓孔的表面粗糙度应符合图样要求。二、主机机座安装检验主机机座有以下几方面作用：1．在机座上面安装机架、连杆、活塞、气缸盖等部件，能承受这些部件的重量。2．机座上装有主轴承，用以安装曲轴。机座与机架作为曲轴旋转的空间。3．机座可作油池用，收集和盛储滑油。4．机座能承受各运动部件所产生的惯性力。为了满足上述用途，要求机座有足够的强度、刚度。如果机座变形，将导致上述运动件发生故障或加速磨损。（一）检验前应具备的条件机座须有验船部门的合格证书和钢印。（二）检验内容和方法1．机座平面平面度检验对机座平面平面度的检验方法有许多种，通常，工厂采用何种方法施工，检验时就采用与这种施工方法相应的检验方法。现将几种常用的方法介绍如下：（1）拉钢丝检验法如图7-1所示，在机座平面的一定高度处，拉四根钢丝L1、L2、L3、L4。钢丝直径一般为Φ0.3mm至Φ1.00mm，拉力为钢丝拉断力的70~80%(如MAN-B&W50-95MC/MCE机采用Φ0.5mm钢丝，拉紧力为40kg的负重)。检验机座平面平面度时，测量L1、L2、L3、L4两根钢丝至机座平面之距离，以确定机座平面的平面度。图7-1拉钢丝检验法示意图采用拉钢丝法检验，须考虑钢丝在自重作用下的挠度，挠度的计算方法如下：Y=g·X(L－X)/0.99·2G式中Y—挠度修正值（m）;g－钢丝单位重量（N/m）；X—所求的挠度的点到基准点的距离（m）;L—两基准点之间的距离（m）；G—钢丝拉紧力（N）；0.99—修正系数。（2）照光检验法机座平面的平面度检查，通常采用扫瞄光学直角仪，其内部的基准十字线可由左右两只调节器进行调整。在测量机座上平面平面度时，首先用三个基准光靶作目标，以确定一个准确度相当高的基准平面，然后将其余的光靶放到被测量的检验点上进行测量，如图7-2所示。图7-2照光检验法示意图○表示扫瞄光学直角仪；▲表示基准光靶；×表示测量检验点对各个被测量点上所测得的数值与基准平面的值进行比较，即可得出机座整个平面的平面度。（3）水准面检验法在机座平面上置两个水槽，用连通管将两边连通，配置千分尺测量平面度偏差。如图7-3所示。图7-3水准面检验法示图1-千分尺及测针；2-测量支架；3-水槽；4-连通管；5-机座2．机座平面平面度的检验要求（1）图样和技术文件有要求的，应按规定要求进行检验。（2）柴油机制造厂有规定的，则应按制造厂规定的要求执行。例如MAN-B&W5L70MC/MCE主机制造厂规定的要求...
