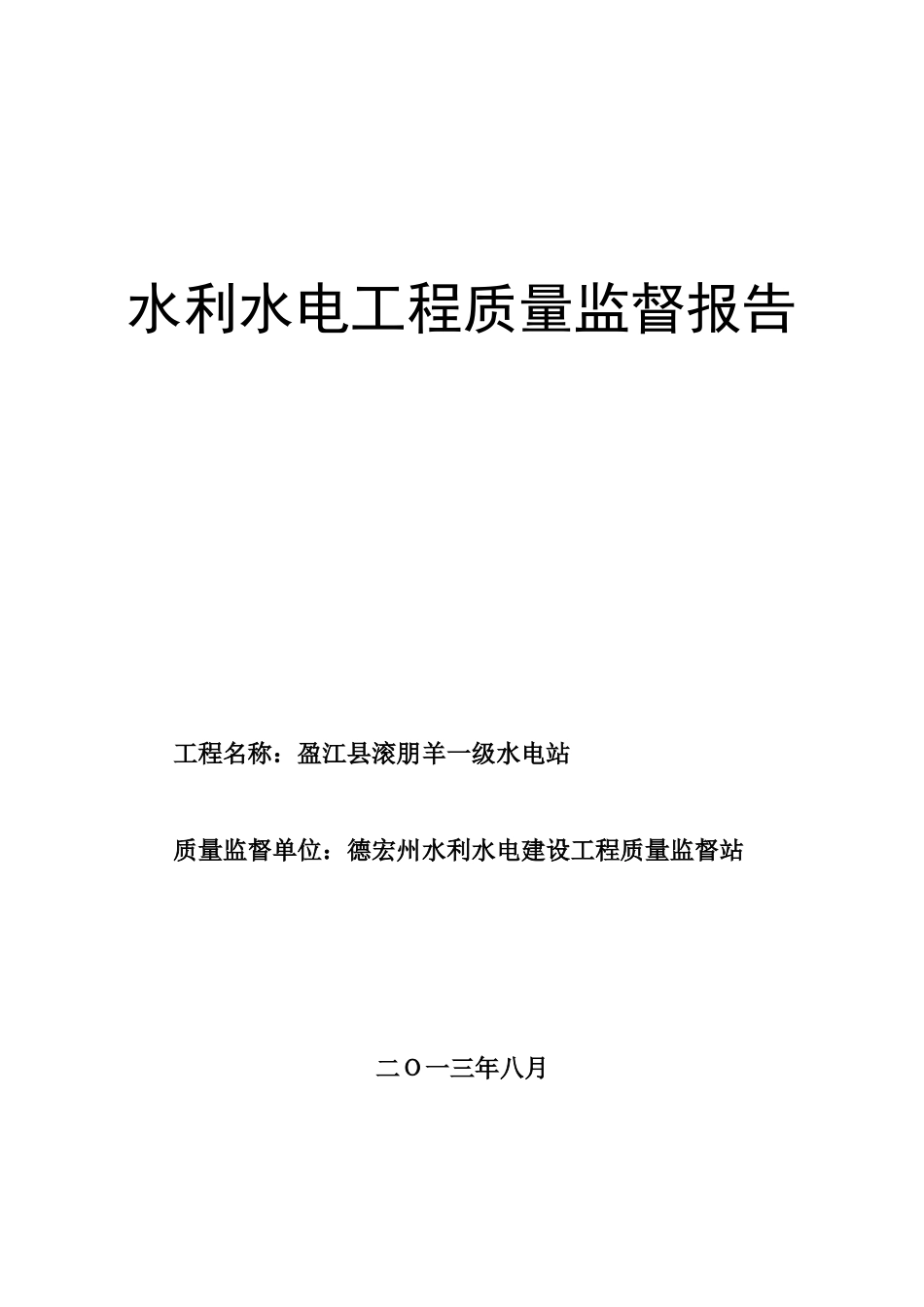

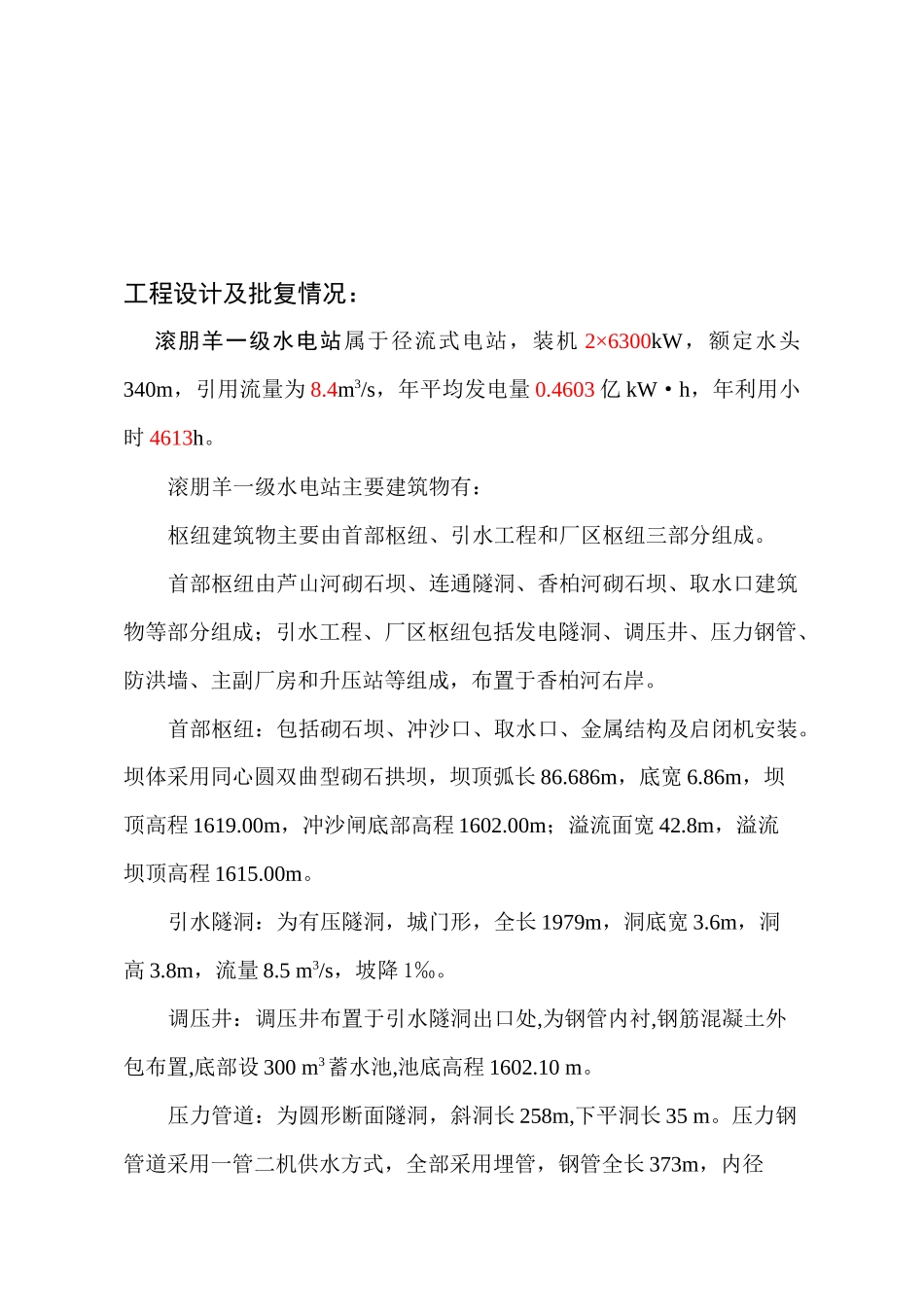

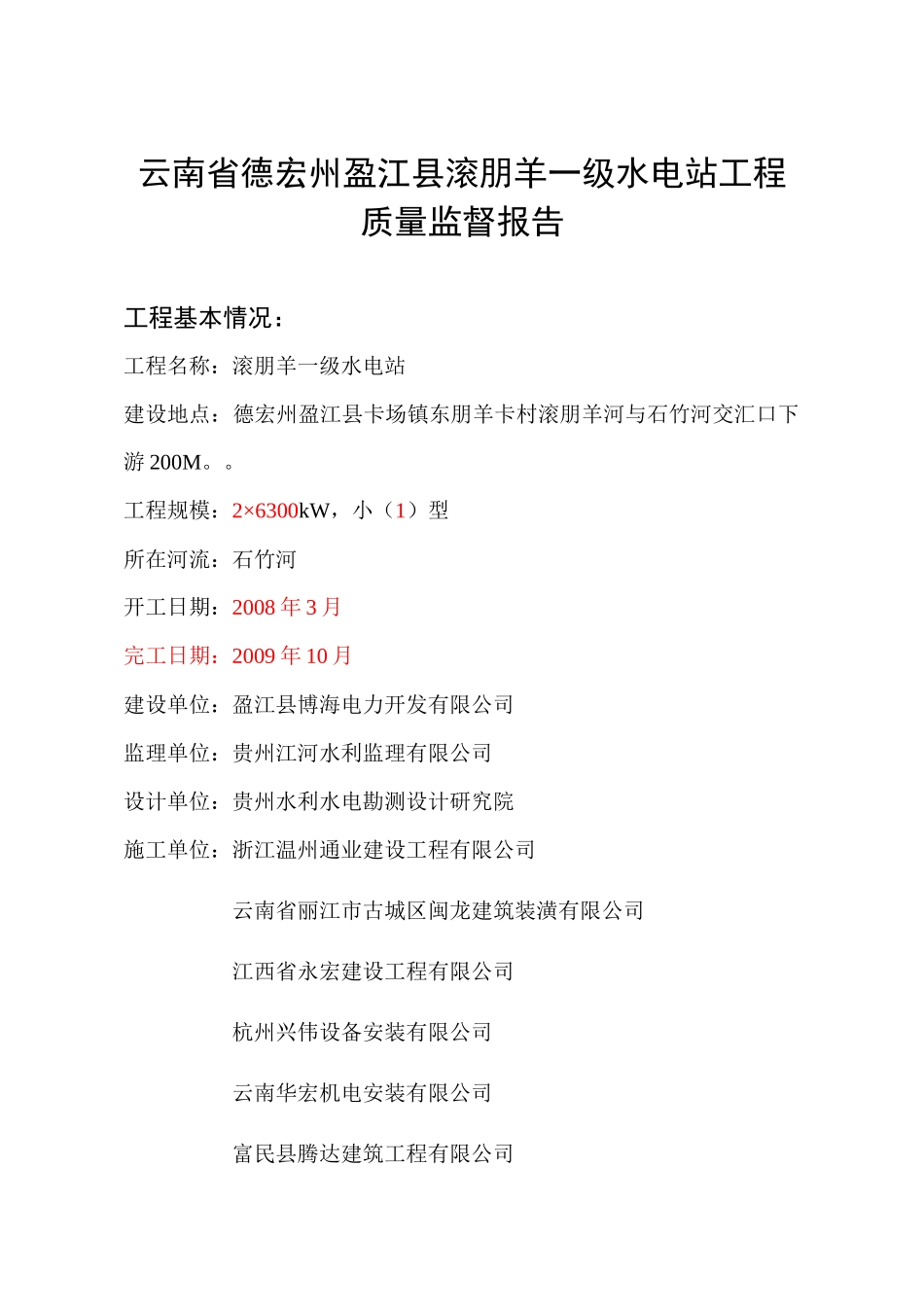

水利水电工程质量监督报告工程名称：盈江县滚朋羊一级水电站质量监督单位：德宏州水利水电建设工程质量监督站二Ｏ一三年八月云南省德宏州盈江县滚朋羊一级水电站工程质量监督报告工程基本情况：工程名称：滚朋羊一级水电站建设地点：德宏州盈江县卡场镇东朋羊卡村滚朋羊河与石竹河交汇口下游200M。。工程规模：2×6300kW，小（1）型所在河流：石竹河开工日期：2008年3月完工日期：2009年10月建设单位：盈江县博海电力开发有限公司监理单位：贵州江河水利监理有限公司设计单位：贵州水利水电勘测设计研究院施工单位：浙江温州通业建设工程有限公司云南省丽江市古城区闽龙建筑装潢有限公司江西省永宏建设工程有限公司杭州兴伟设备安装有限公司云南华宏机电安装有限公司富民县腾达建筑工程有限公司工程设计及批复情况：滚朋羊一级水电站属于径流式电站，装机2×6300kW，额定水头340m，引用流量为8.4m3/s，年平均发电量0.4603亿kW·h，年利用小时4613h。滚朋羊一级水电站主要建筑物有：枢纽建筑物主要由首部枢纽、引水工程和厂区枢纽三部分组成。首部枢纽由芦山河砌石坝、连通隧洞、香柏河砌石坝、取水口建筑物等部分组成；引水工程、厂区枢纽包括发电隧洞、调压井、压力钢管、防洪墙、主副厂房和升压站等组成，布置于香柏河右岸。首部枢纽：包括砌石坝、冲沙口、取水口、金属结构及启闭机安装。坝体采用同心圆双曲型砌石拱坝，坝顶弧长86.686m，底宽6.86m，坝顶高程1619.00m，冲沙闸底部高程1602.00m；溢流面宽42.8m，溢流坝顶高程1615.00m。引水隧洞：为有压隧洞，城门形，全长1979m，洞底宽3.6m，洞高3.8m，流量8.5m3/s，坡降1‰。调压井：调压井布置于引水隧洞出口处,为钢管内衬,钢筋混凝土外包布置,底部设300m3蓄水池,池底高程1602.10m。压力管道：为圆形断面隧洞，斜洞长258m,下平洞长35m。压力钢管道采用一管二机供水方式，全部采用埋管，钢管全长373m，内径1.9m，斜洞坡度43°，下平洞段长35.3m。主厂房：为地面厂房，长35.03m，宽14m，高13.3m，分层布置，自下而上分为集水井层、发电机水轮机层,地面高程为1438.8m。副厂房：与主厂房连为一体，分上下两层布置,一层有空压机室、厂变室、油处理室等,高为1435.2m二层为高低压开关柜室、中控室、电气实验室等,高程与升压站平台同高，高程为1438.8m。长35.03m，宽6.8m，高8.6m。防洪墙：防洪墙与尾水连为一体，全长76.8m，顶宽1.1m，墙高8.0m，背坡1：0.3，顶部用钢筋混凝土浇筑0.3m厚的混凝土。升压站：布置于主副厂房下游边坡平台上，长55m，宽24.6m。站内布置一回路10kV出线所需的各种电气设备。德宏傣族景颇族自治州发展计划委员会于2007年2月1日以《德宏州发展计划委员会关于滚朋羊一级水电站可行性研究报告的批复》（德发改基础[2007]35号）同意开工建设香柏河一级电站。质量监督情况：2008年12月12日，盈江融发水电有限责任公司办理了质量监督手续，德宏州水利水电建设工程质量监督站（以下简称州质监站）作为盈江县滚朋羊一级水电站工程质量监督单位，州质监站对盈江县滚朋羊一级水电站工程项目划分进行了确认。工程实施过程中，州质监站采取巡查、抽查等方式对工程进行定期不定期监督检查。盈江县滚朋羊一级水电站中间过程验收由业组织，州质监站没有参加。从业主提供的资料核验结果为：原材料、中间产品、金属结构及启闭机、质量全部达到合格要求，机电设备有出厂合格证；工序质量评定表、单元工程质量评定表、分部工程质量评定表及分部工程验收签证，质量全部合格；有关施工质量检验资料，其中主要施工记录、技术资料、质量检验记录基本齐全。监理单位的过程监控资料欠缺。质量数据分析：根据水利部《水利水电工程施工质量检验与评定规程》SL176—2007项目划分原则和滚朋羊一级水电站布置及施工特点，经建设、监理和设计单位共同研究，确定滚朋羊一级水电站工程划分为6个单位工程：1、芦山河砌石拱坝工程2、香柏河砌石拱坝工程3、连通隧洞工程4、发电隧洞工程5、地面发电厂房工程6、升压变电站工程；计55分部工程、339单元工程。根据《水利水电工程施工质量检验与评定规程》SL176—2007，现将各单位工程质量数据分析及...
