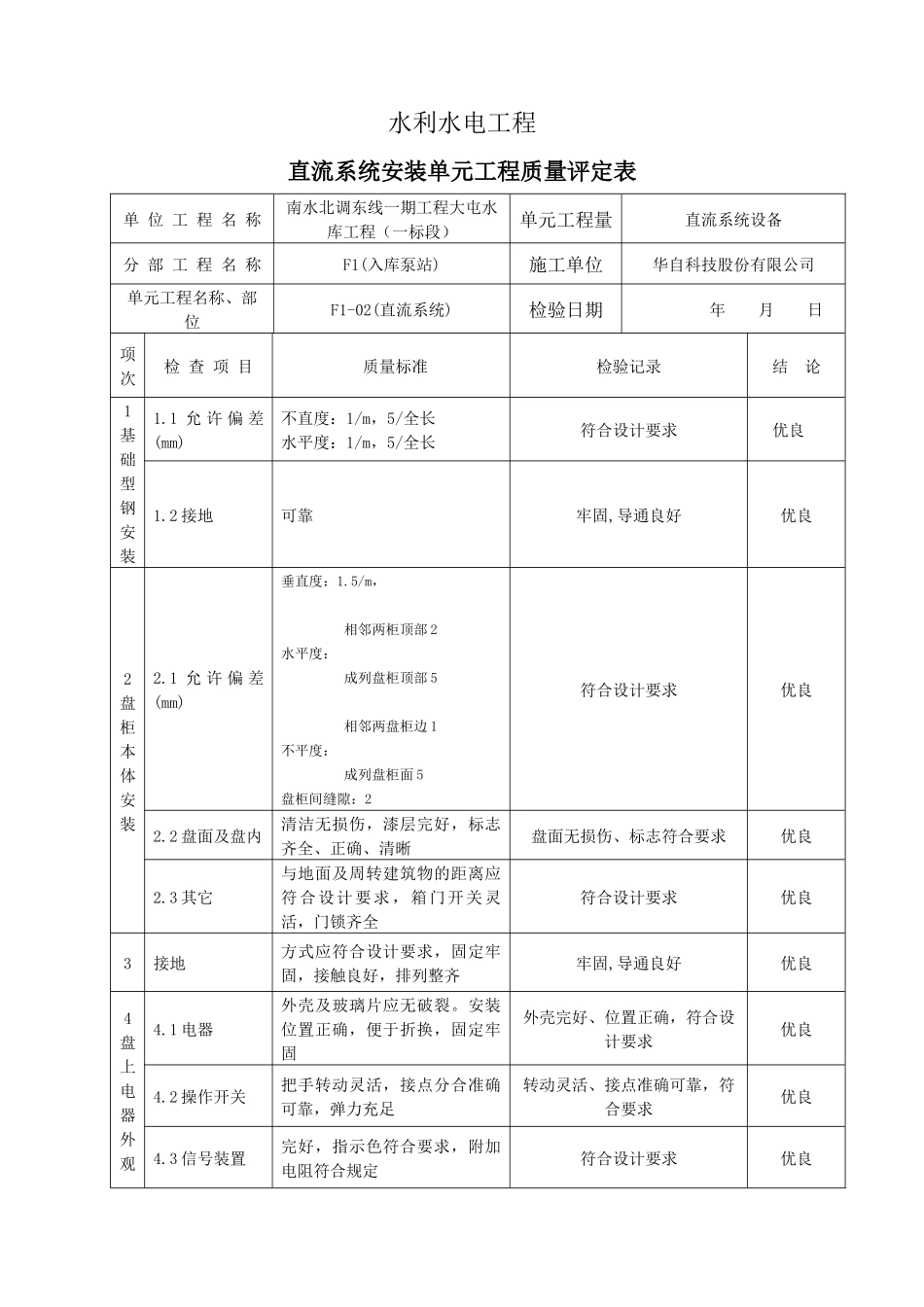

水利水电工程直流系统安装单元工程质量评定表单位工程名称南水北调东线一期工程大屯水库工程（一标段）单元工程量直流系统设备分部工程名称F1(入库泵站)施工单位华自科技股份有限公司单元工程名称、部位F1-02(直流系统)检验日期年月日项次检查项目质量标准检验记录结论1基础型钢安装1.1允许偏差(mm)不直度：1/m，5/全长水平度：1/m，5/全长符合设计要求优良1.2接地可靠牢固,导通良好优良2盘柜本体安装2.1允许偏差(mm)垂直度：1.5/m，相邻两柜顶部2水平度：成列盘柜顶部5相邻两盘柜边1不平度：成列盘柜面5盘柜间缝隙：2符合设计要求优良2.2盘面及盘内清洁无损伤，漆层完好，标志齐全、正确、清晰盘面无损伤、标志符合要求优良2.3其它与地面及周转建筑物的距离应符合设计要求，箱门开关灵活，门锁齐全符合设计要求优良3接地方式应符合设计要求，固定牢固，接触良好，排列整齐牢固,导通良好优良4盘上电器外观4.1电器外壳及玻璃片应无破裂。安装位置正确，便于折换，固定牢固外壳完好、位置正确，符合设计要求优良4.2操作开关把手转动灵活，接点分合准确可靠，弹力充足转动灵活、接点准确可靠，符合要求优良4.3信号装置完好，指示色符合要求，附加电阻符合规定符合设计要求优良检查及安装4.4保护装置外壳及玻璃片应无破裂。安装位置正确，便于折换，固定牢固外壳完好、位置正确，符合设计要求优良4.5仪表应经校验优良，安装位置正确，固定牢固，指示正确校验优良,位置正确,符合设计要求优良4.6端子板及二次接线整齐，相位排列一致，排列整齐，标示明确，绝缘良好优良续表检查项目质量标准检验记录结论5蓄电池初充电初充电的电流值A按制造厂规定符合要求优良初充电时间H按制造厂规定符合要求优良初充电开始必须保证电源连续供电的时间按制造厂规定符合要求优良6初充电完成达到规定时间按制造厂规定符合要求优良单体电池电压按制造厂规定符合要求优良7充放电检查单体电压无异常按制造厂规定符合要求优良总电压稳定按制造厂规定符合要求优良充放电过程测试记录齐全、正确符合要求优良充放电特性曲线绘制齐全、正确符合要求优良特性曲线检查齐全、正确符合要求优良过压报警齐全、正确符合要求优良绝缘告警齐全、正确符合要求优良检验结果共检验项，其中优良项，优良项，优良率%评定意见单元工程质量等级主要检查项目：全部优良一般检查项目：全部优良试验结果：全部优良测量人施工单位监理单位建设单位水利水电工程机组自动控制及接线单元工程质量评定表单位工程名称南水北调东线一期工程大屯水库工程一标段单元工程量1#机组控制设备分部工程名称F1(入库泵站)施工单位华自科技股份有限公司单元工程名称、部位F1-03(1#机组控制)检验日期年月日项次检查项目质量标准检验记录结论1基础型钢安装1.1允许偏差(mm)不直度：1/m，5/全长水平度：1/m，5/全长符合设计要求优良1.2接地可靠牢固,导通良好优良2盘柜本体安装2.1允许偏差(mm)垂直度：1.5/m，相邻两柜顶部2水平度：成列盘柜顶部5相邻两盘柜边1不平度：成列盘柜面5盘柜间缝隙：2符合设计要求优良2.2盘面及盘内清洁无损伤，漆层完好，标志齐全、正确、清晰盘面无损伤、标志符合要求优良2.3其它与地面及周转建筑物的距离应符合设计要求，箱门开关灵活，门锁齐全符合设计要求优良3接地方式应符合设计要求，固定牢固，接触良好，排列整齐牢固,导通良好优良4盘上电器外观检查及安装4.1电器外壳及玻璃片应无破裂。安装位置正确，便于折换，固定牢固外壳完好、位置正确，符合设计要求优良4.2操作开关把手转动灵活，接点分合准确可靠，弹力充足转动灵活、接点准确可靠，符合要求优良4.3信号装置完好，指示色符合要求，附加电阻符合规定符合设计要求优良4.4保护装置外壳及玻璃片应无破裂。安装位置正确，便于折换，固定牢固外壳完好、位置正确，符合设计要求优良4.5仪表应经校验优良，安装位置正确，固定牢固，指示正确校验优良,位置正确,符合设计要求优良4.6端子板及二次接线整齐，相位排列一致，排列整齐，标示明确，绝缘良好优良续表检查项目质量标准检验记录结论5配线检查5.1导线外观绝缘层完好，无中间接头符合设计要求优良5.2导线连接(螺接、插接...
