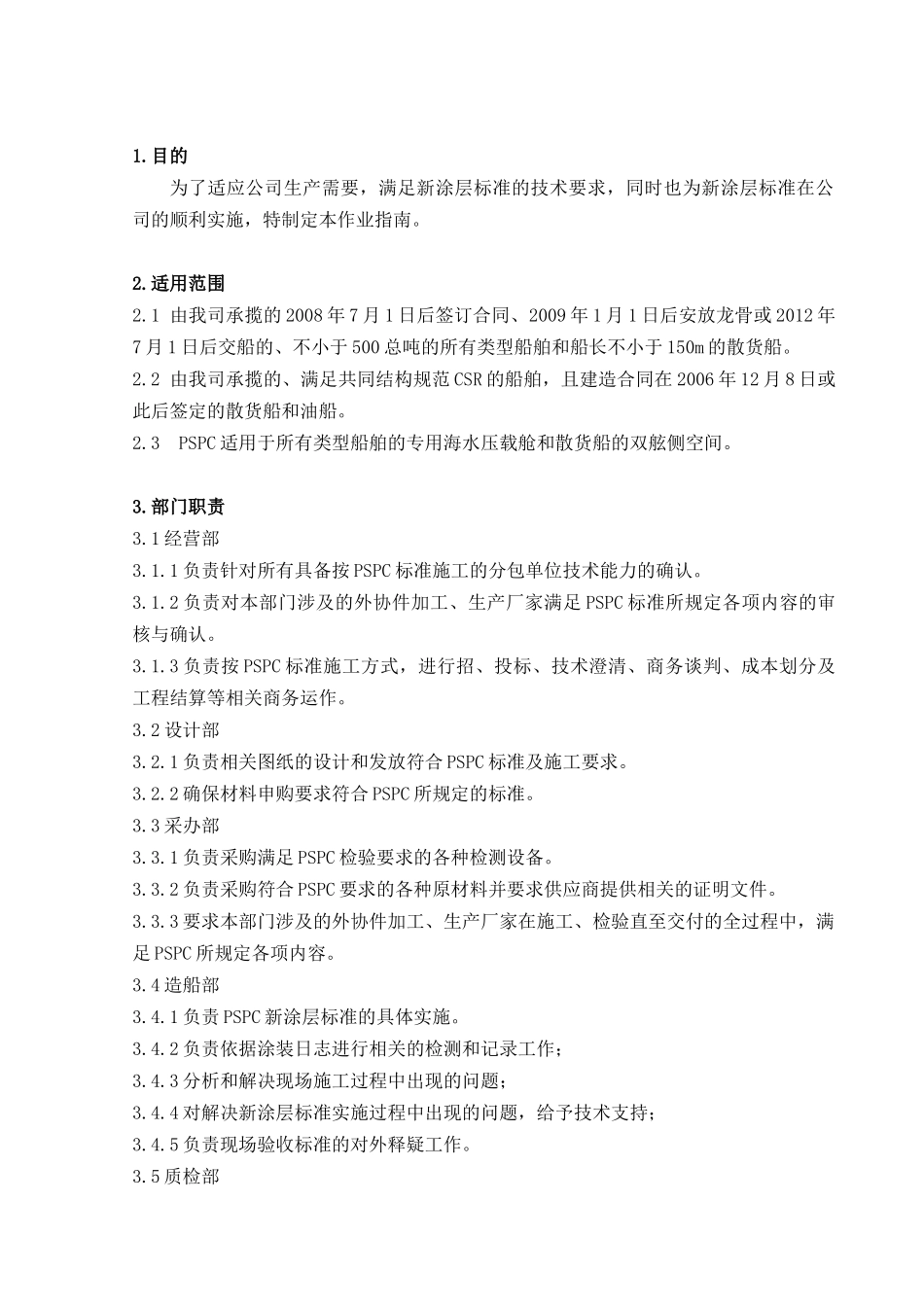

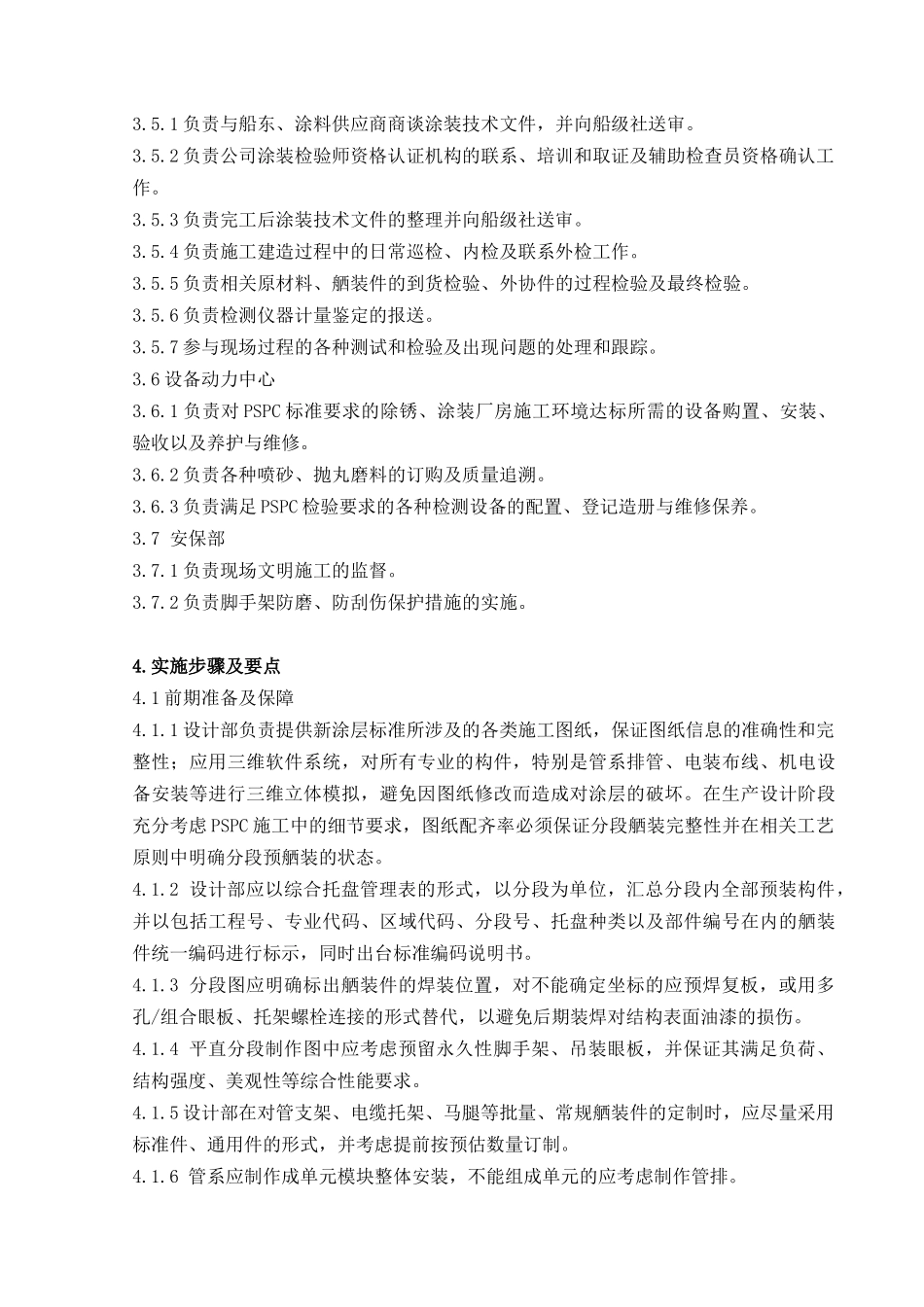

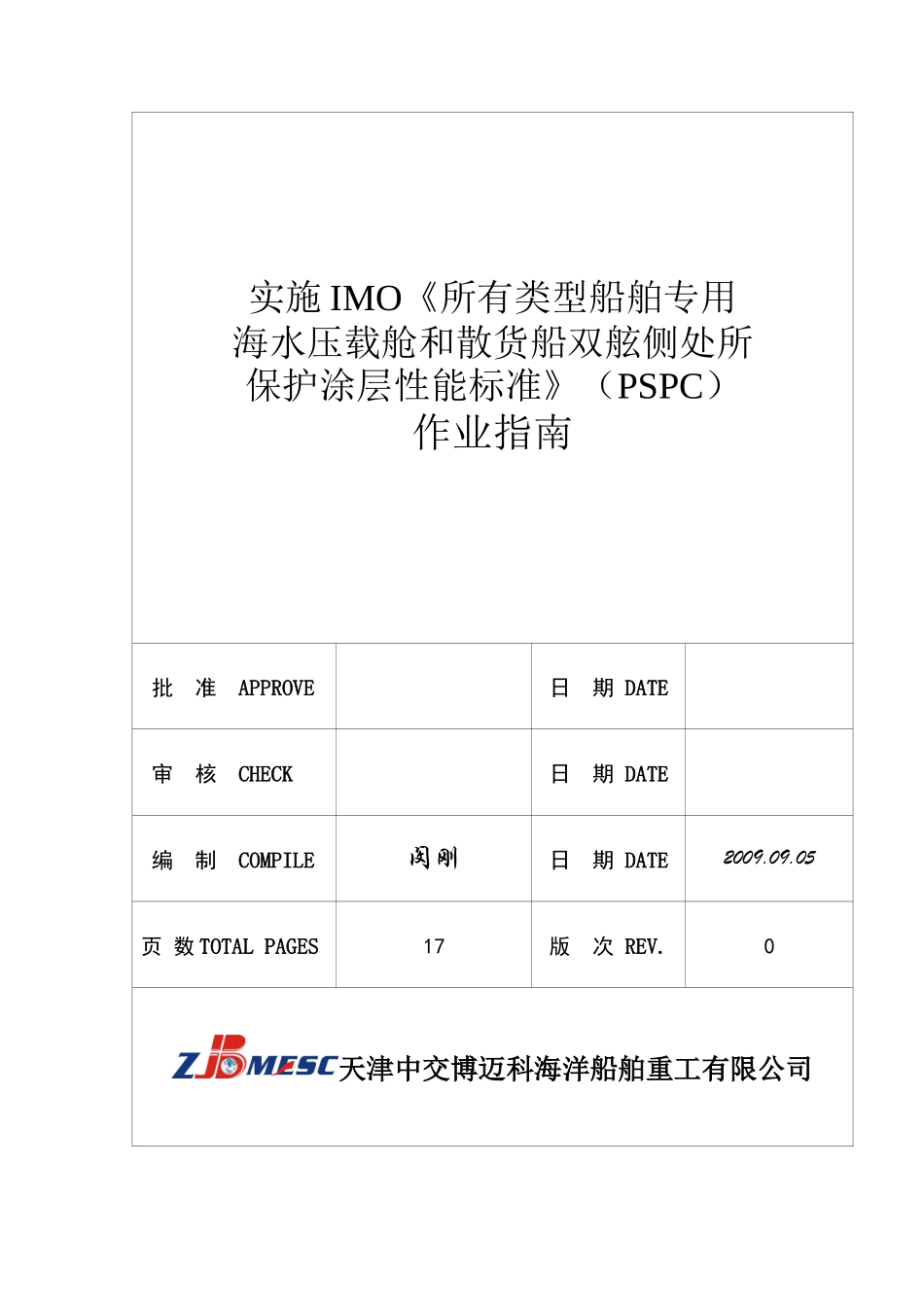

实施IMO《所有类型船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准》(PSPC)作业指南批准APPROVE日期DATE审核CHECK日期DATE编制COMPILE闵刚日期DATE2009.09.05页数TOTALPAGES17版次REV.0天津中交博迈科海洋船舶重工有限公司1.目的为了适应公司生产需要,满足新涂层标准的技术要求,同时也为新涂层标准在公司的顺利实施,特制定本作业指南。2.适用范围2.1由我司承揽的2008年7月1日后签订合同、2009年1月1日后安放龙骨或2012年7月1日后交船的、不小于500总吨的所有类型船舶和船长不小于150m的散货船。2.2由我司承揽的、满足共同结构规范CSR的船舶,且建造合同在2006年12月8日或此后签定的散货船和油船。2.3PSPC适用于所有类型船舶的专用海水压载舱和散货船的双舷侧空间。3.部门职责3.1经营部3.1.1负责针对所有具备按PSPC标准施工的分包单位技术能力的确认。3.1.2负责对本部门涉及的外协件加工、生产厂家满足PSPC标准所规定各项内容的审核与确认。3.1.3负责按PSPC标准施工方式,进行招、投标、技术澄清、商务谈判、成本划分及工程结算等相关商务运作。3.2设计部3.2.1负责相关图纸的设计和发放符合PSPC标准及施工要求。3.2.2确保材料申购要求符合PSPC所规定的标准。3.3采办部3.3.1负责采购满足PSPC检验要求的各种检测设备。3.3.2负责采购符合PSPC要求的各种原材料并要求供应商提供相关的证明文件。3.3.3要求本部门涉及的外协件加工、生产厂家在施工、检验直至交付的全过程中,满足PSPC所规定各项内容。3.4造船部3.4.1负责PSPC新涂层标准的具体实施。3.4.2负责依据涂装日志进行相关的检测和记录工作;3.4.3分析和解决现场施工过程中出现的问题;3.4.4对解决新涂层标准实施过程中出现的问题,给予技术支持;3.4.5负责现场验收标准的对外释疑工作。3.5质检部3.5.1负责与船东、涂料供应商商谈涂装技术文件,并向船级社送审。3.5.2负责公司涂装检验师资格认证机构的联系、培训和取证及辅助检查员资格确认工作。3.5.3负责完工后涂装技术文件的整理并向船级社送审。3.5.4负责施工建造过程中的日常巡检、内检及联系外检工作。3.5.5负责相关原材料、舾装件的到货检验、外协件的过程检验及最终检验。3.5.6负责检测仪器计量鉴定的报送。3.5.7参与现场过程的各种测试和检验及出现问题的处理和跟踪。3.6设备动力中心3.6.1负责对PSPC标准要求的除锈、涂装厂房施工环境达标所需的设备购置、安装、验收以及养护与维修。3.6.2负责各种喷砂、抛丸磨料的订购及质量追溯。3.6.3负责满足PSPC检验要求的各种检测设备的配置、登记造册与维修保养。3.7安保部3.7.1负责现场文明施工的监督。3.7.2负责脚手架防磨、防刮伤保护措施的实施。4.实施步骤及要点4.1前期准备及保障4.1.1设计部负责提供新涂层标准所涉及的各类施工图纸,保证图纸信息的准确性和完整性;应用三维软件系统,对所有专业的构件,特别是管系排管、电装布线、机电设备安装等进行三维立体模拟,避免因图纸修改而造成对涂层的破坏。在生产设计阶段充分考虑PSPC施工中的细节要求,图纸配齐率必须保证分段舾装完整性并在相关工艺原则中明确分段预舾装的状态。4.1.2设计部应以综合托盘管理表的形式,以分段为单位,汇总分段内全部预装构件,并以包括工程号、专业代码、区域代码、分段号、托盘种类以及部件编号在内的舾装件统一编码进行标示,同时出台标准编码说明书。4.1.3分段图应明确标出舾装件的焊装位置,对不能确定坐标的应预焊复板,或用多孔/组合眼板、托架螺栓连接的形式替代,以避免后期装焊对结构表面油漆的损伤。4.1.4平直分段制作图中应考虑预留永久性脚手架、吊装眼板,并保证其满足负荷、结构强度、美观性等综合性能要求。4.1.5设计部在对管支架、电缆托架、马腿等批量、常规舾装件的定制时,应尽量采用标准件、通用件的形式,并考虑提前按预估数量订制。4.1.6管系应制作成单元模块整体安装,不能组成单元的应考虑制作管排。4.1.7采办部负责新涂层标准实施过程中所需的各类原材料、检测仪器及其它工具的采购,并负责配合质检部对涂料供应商产品技术说明书、车间底漆与主涂层油漆兼容性、涂层系统合格预试验等证书的确认,对所有...
