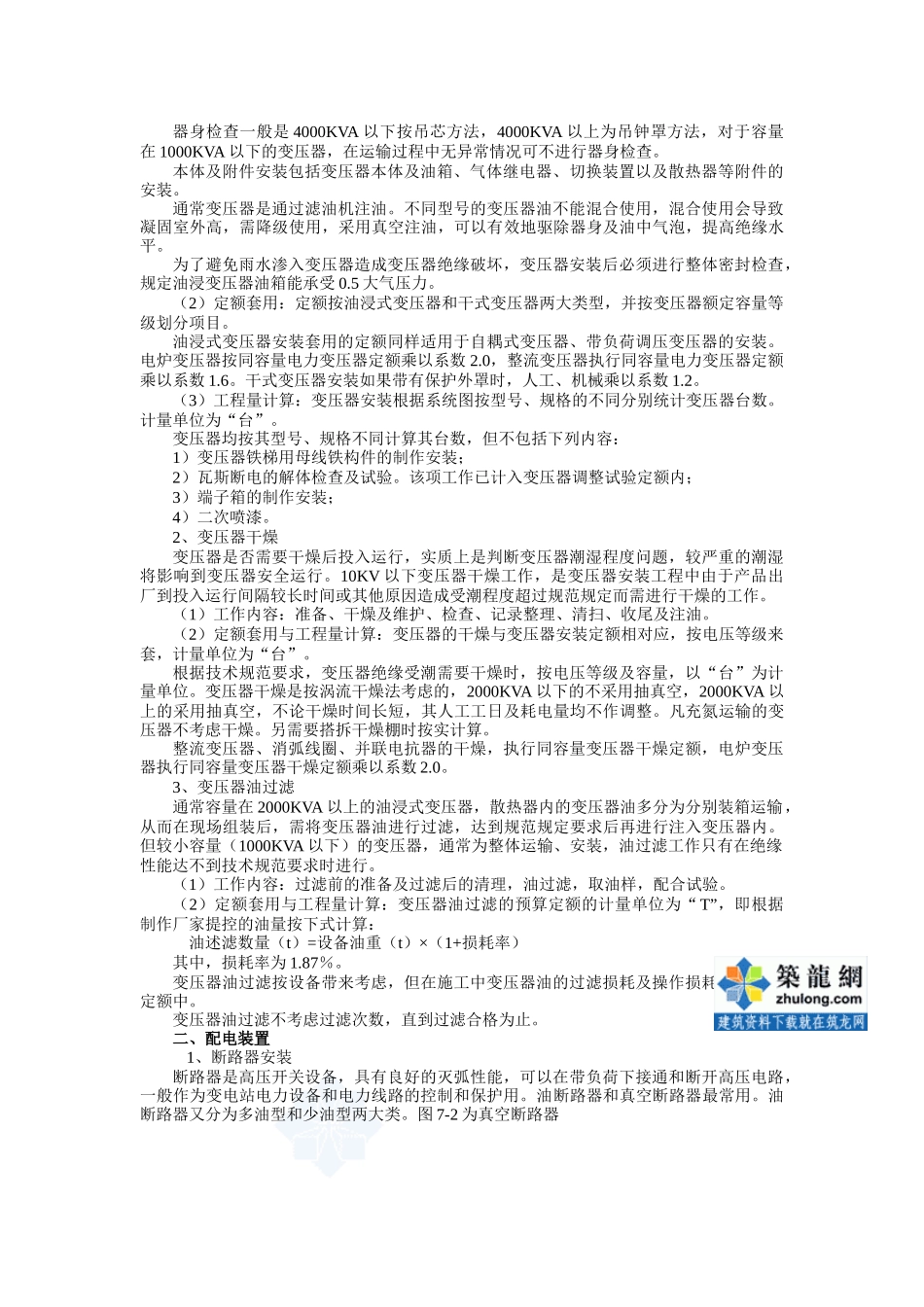

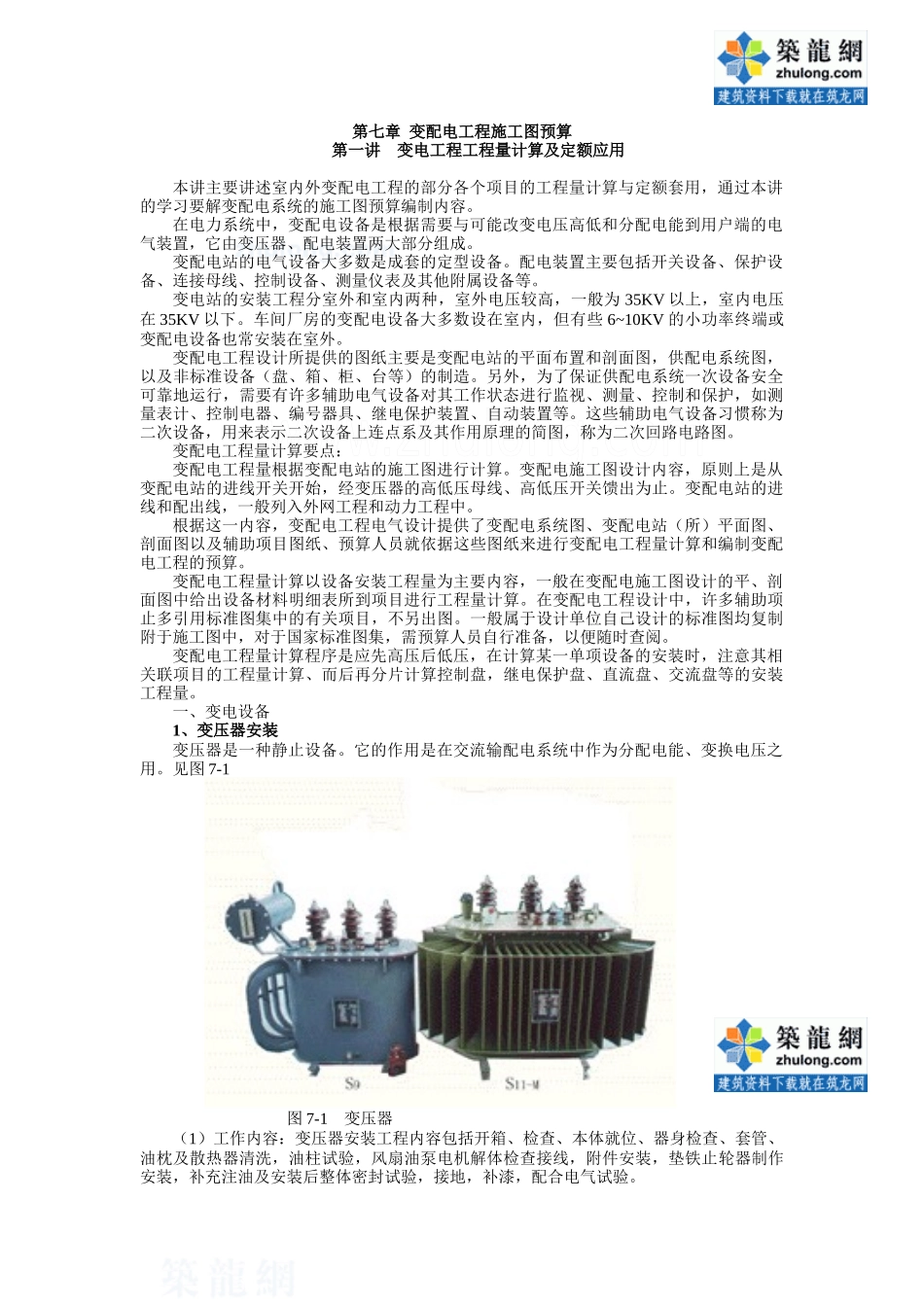

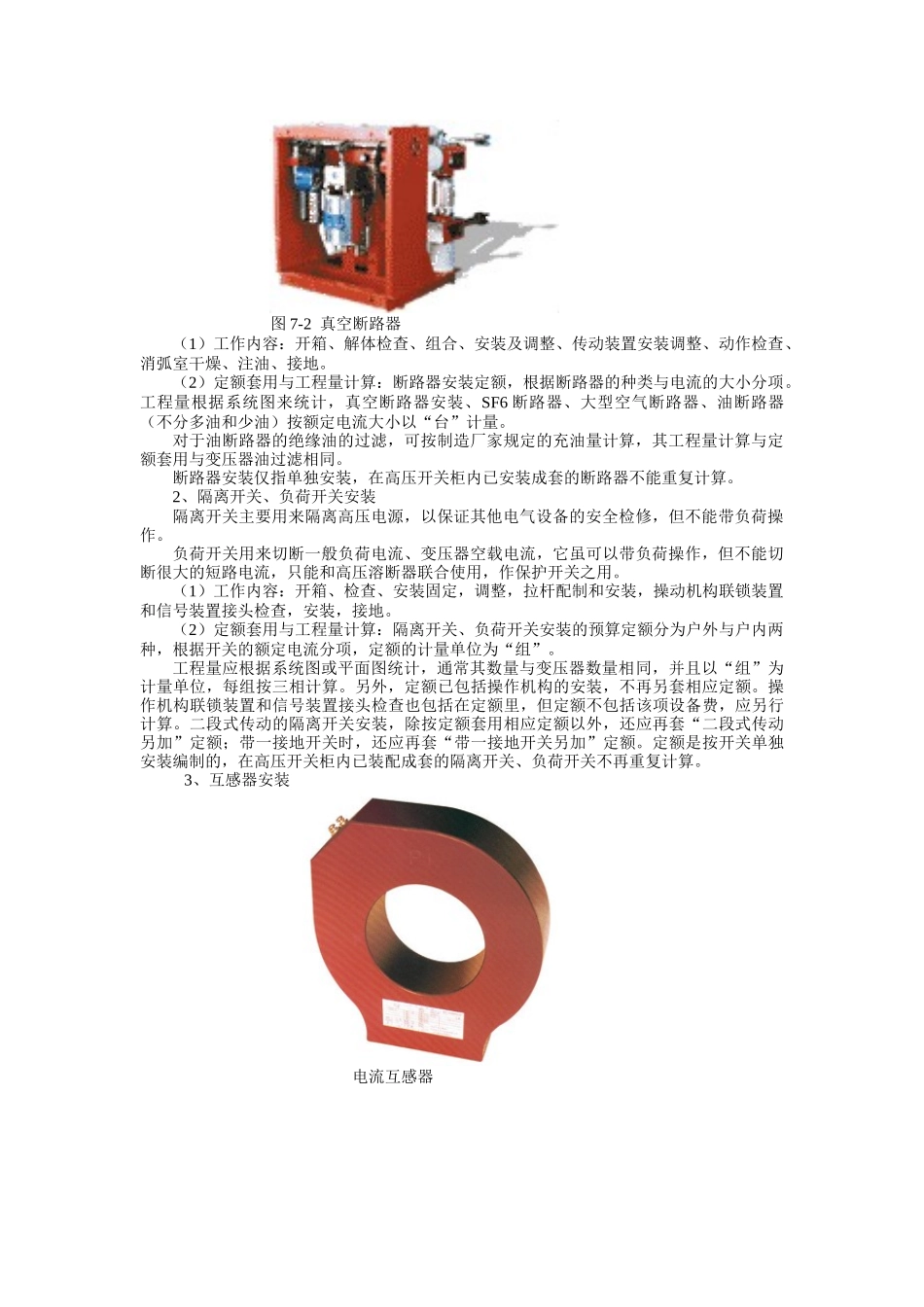

第七章变配电工程施工图预算第一讲变电工程工程量计算及定额应用本讲主要讲述室内外变配电工程的部分各个项目的工程量计算与定额套用，通过本讲的学习要解变配电系统的施工图预算编制内容。在电力系统中，变配电设备是根据需要与可能改变电压高低和分配电能到用户端的电气装置，它由变压器、配电装置两大部分组成。变配电站的电气设备大多数是成套的定型设备。配电装置主要包括开关设备、保护设备、连接母线、控制设备、测量仪表及其他附属设备等。变电站的安装工程分室外和室内两种，室外电压较高，一般为35KV以上，室内电压在35KV以下。车间厂房的变配电设备大多数设在室内，但有些6~10KV的小功率终端或变配电设备也常安装在室外。变配电工程设计所提供的图纸主要是变配电站的平面布置和剖面图，供配电系统图，以及非标准设备（盘、箱、柜、台等）的制造。另外，为了保证供配电系统一次设备安全可靠地运行，需要有许多辅助电气设备对其工作状态进行监视、测量、控制和保护，如测量表计、控制电器、编号器具、继电保护装置、自动装置等。这些辅助电气设备习惯称为二次设备，用来表示二次设备上连点系及其作用原理的简图，称为二次回路电路图。变配电工程量计算要点：变配电工程量根据变配电站的施工图进行计算。变配电施工图设计内容，原则上是从变配电站的进线开关开始，经变压器的高低压母线、高低压开关馈出为止。变配电站的进线和配出线，一般列入外网工程和动力工程中。根据这一内容，变配电工程电气设计提供了变配电系统图、变配电站（所）平面图、剖面图以及辅助项目图纸、预算人员就依据这些图纸来进行变配电工程量计算和编制变配电工程的预算。变配电工程量计算以设备安装工程量为主要内容，一般在变配电施工图设计的平、剖面图中给出设备材料明细表所到项目进行工程量计算。在变配电工程设计中，许多辅助项止多引用标准图集中的有关项目，不另出图。一般属于设计单位自己设计的标准图均复制附于施工图中，对于国家标准图集，需预算人员自行准备，以便随时查阅。变配电工程量计算程序是应先高压后低压，在计算某一单项设备的安装时，注意其相关联项目的工程量计算、而后再分片计算控制盘，继电保护盘、直流盘、交流盘等的安装工程量。一、变电设备1、变压器安装变压器是一种静止设备。它的作用是在交流输配电系统中作为分配电能、变换电压之用。见图7-1图7-1变压器（1）工作内容：变压器安装工程内容包括开箱、检查、本体就位、器身检查、套管、油枕及散热器清洗，油柱试验，风扇油泵电机解体检查接线，附件安装，垫铁止轮器制作安装，补充注油及安装后整体密封试验，接地，补漆，配合电气试验。器身检查一般是4000KVA以下按吊芯方法，4000KVA以上为吊钟罩方法，对于容量在1000KVA以下的变压器，在运输过程中无异常情况可不进行器身检查。本体及附件安装包括变压器本体及油箱、气体继电器、切换装置以及散热器等附件的安装。通常变压器是通过滤油机注油。不同型号的变压器油不能混合使用，混合使用会导致凝固室外高，需降级使用，采用真空注油，可以有效地驱除器身及油中气泡，提高绝缘水平。为了避免雨水渗入变压器造成变压器绝缘破坏，变压器安装后必须进行整体密封检查，规定油浸变压器油箱能承受0.5大气压力。（2）定额套用：定额按油浸式变压器和干式变压器两大类型，并按变压器额定容量等级划分项目。油浸式变压器安装套用的定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器定额乘以系数2.0，整流变压器执行同容量电力变压器定额乘以系数1.6。干式变压器安装如果带有保护外罩时，人工、机械乘以系数1.2。（3）工程量计算：变压器安装根据系统图按型号、规格的不同分别统计变压器台数。计量单位为“台”。变压器均按其型号、规格不同计算其台数，但不包括下列内容：1）变压器铁梯用母线铁构件的制作安装；2）瓦斯断电的解体检查及试验。该项工作已计入变压器调整试验定额内；3）端子箱的制作安装；4）二次喷漆。2、变压器干燥变压器是否需要干燥后投入运行，实质上是判断变压器潮湿程度问题，较严重的潮湿将影响到变压器安全运行...
