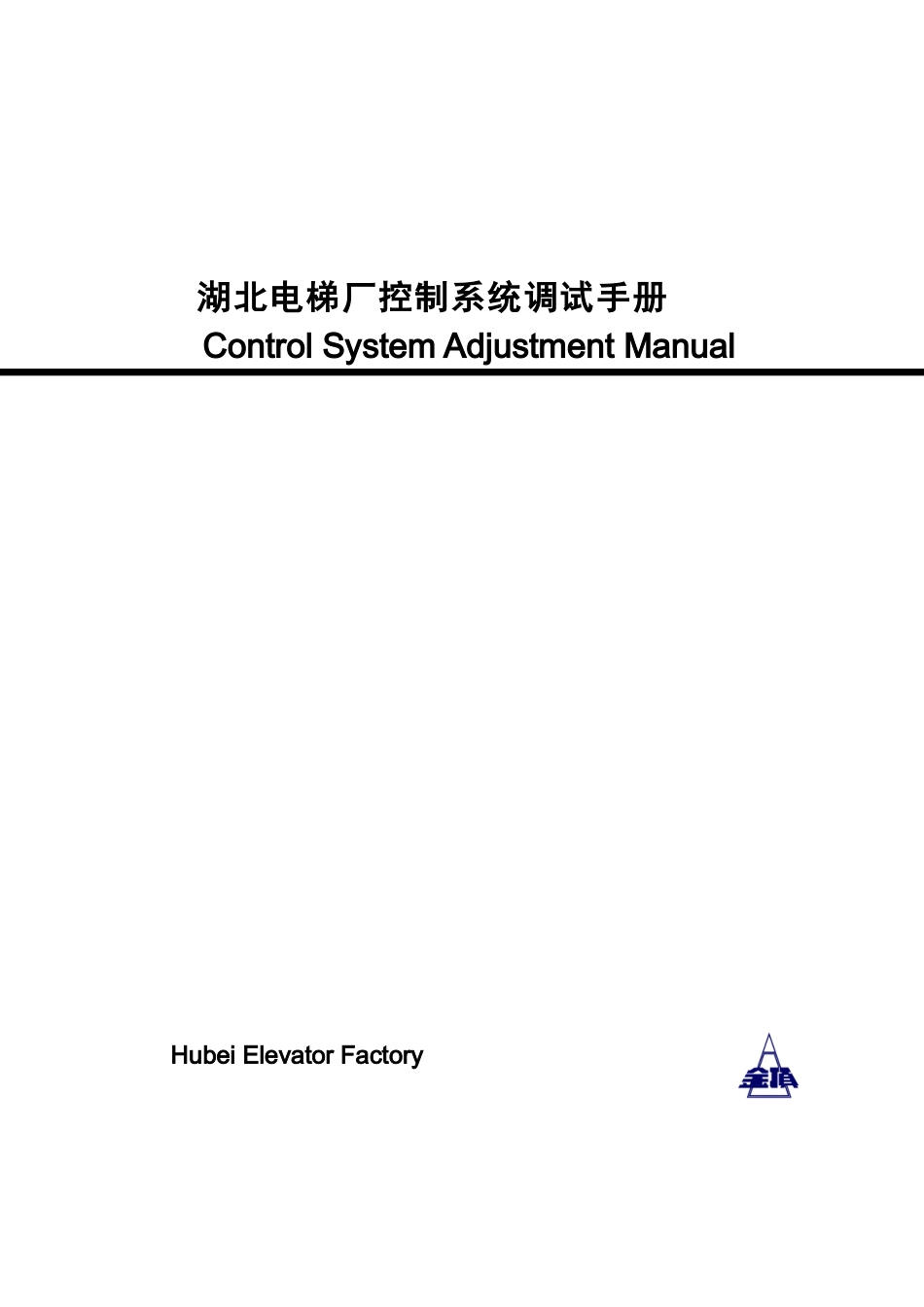

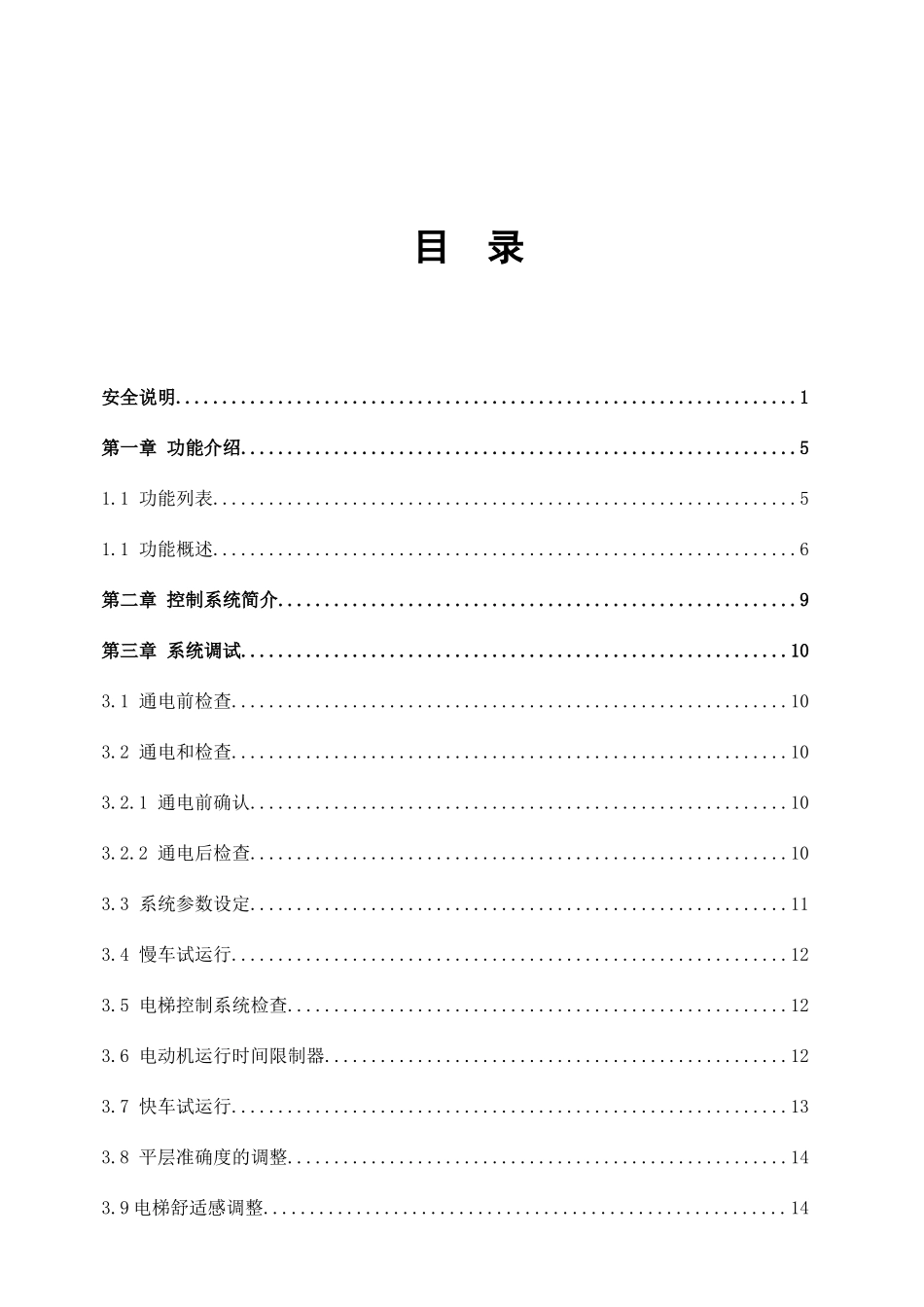

湖北电梯厂控制系统调试手册ControlSystemAdjustmentManualHubeiElevatorFactory目录安全说明...................................................................1第一章功能介绍............................................................51.1功能列表...............................................................51.1功能概述...............................................................6第二章控制系统简介........................................................9第三章系统调试...........................................................103.1通电前检查............................................................103.2通电和检查............................................................103.2.1通电前确认..........................................................103.2.2通电后检查..........................................................103.3系统参数设定..........................................................113.4慢车试运行............................................................123.5电梯控制系统检查......................................................123.6电动机运行时间限制器..................................................123.7快车试运行............................................................133.8平层准确度的调整......................................................143.9电梯舒适感调整........................................................14危险!第四章冷气机调试说明.....................................................17第五章电梯常见故障分析...................................................19附表变频器参数表........................................................23安全说明●开箱检查注意事项在开箱时，请仔细确认：在运输中是否有破损现象；本机名牌的型号、规格是否与您的订货要求一致。如发现有遗漏或不相符的情况，请速与我厂联系解决。●安全注意事项“危险”与“注意”的定义：由于没有按要求操作，可能造成严重设备损坏或注意!人员伤亡的场合。由于没有按要求操作，可能造成中等程度伤害或轻伤，或造成物质损害的场合。1.搬运2.安装●搬运时，应轻拿轻放，否则有损坏控制器的危险。●搬运时，请不要用手触及控制器的元器件，否则有静电损坏的危险。●搬运时，请不要用潮湿的手触及控制器，否则有损坏控制器的危险。注意!●请安装在金属等不可燃物上，否则有发生火灾的危险。●不可把可燃物放在附近，否则有发生火灾的危险。●不要安装在含有爆炸气体环境中，否则有发生火灾的危险。●不可随意拆除各部件上保护板，这些底板厂家为保护各部件专门设计的，拆除将使意外损坏部件的概率提高。●安装时，不要让盖板和面板受力，否则有损害控制器的危险。●严禁安装在水管等可能产生水滴飞溅的场合，否则有损害控制器的危险。●不要将螺钉、垫片及金属之类的异物掉进控制器内部，否则有损害控制器的危险。●所有电感性负载都必须加吸收回路凡继电器、接触器、抱闸线圈等电感性负载必须在线圈一侧加吸收回路。交流型用RC吸收，直流型用反向并联二极管吸收。●直流抱闸回路电流较大的可以用整流桥代替二极管，接法如下：抱闸负极－+抱闸正极危险!注意!注意!●所有电感性负载都必须加吸收回路凡继电器、接触器、抱闸线圈等电感性负载必须在线圈一侧加吸收回路。交流型用RC吸收，直流型用反向并联二极管吸收。●直流抱闸回路电流较大的可以用整流桥代替二极管，接法如下：抱闸负极－+抱闸正极●旋转编码器屏蔽线接地旋转编码器屏蔽线接地非常重要！一定要用屏蔽线，并且要求屏蔽线接地。注意：某些编码器抗干扰能力差，会影响电梯舒适感，引起电机噪声，并可能使得电梯不能正常运行。●井道电缆和随行电缆接地井道电缆和随行电缆注意强电线与弱电线分开。如果强电线与弱电线平行布线在随行电缆上比较常见，必须使得强电线分布在一边，弱电线分布...
