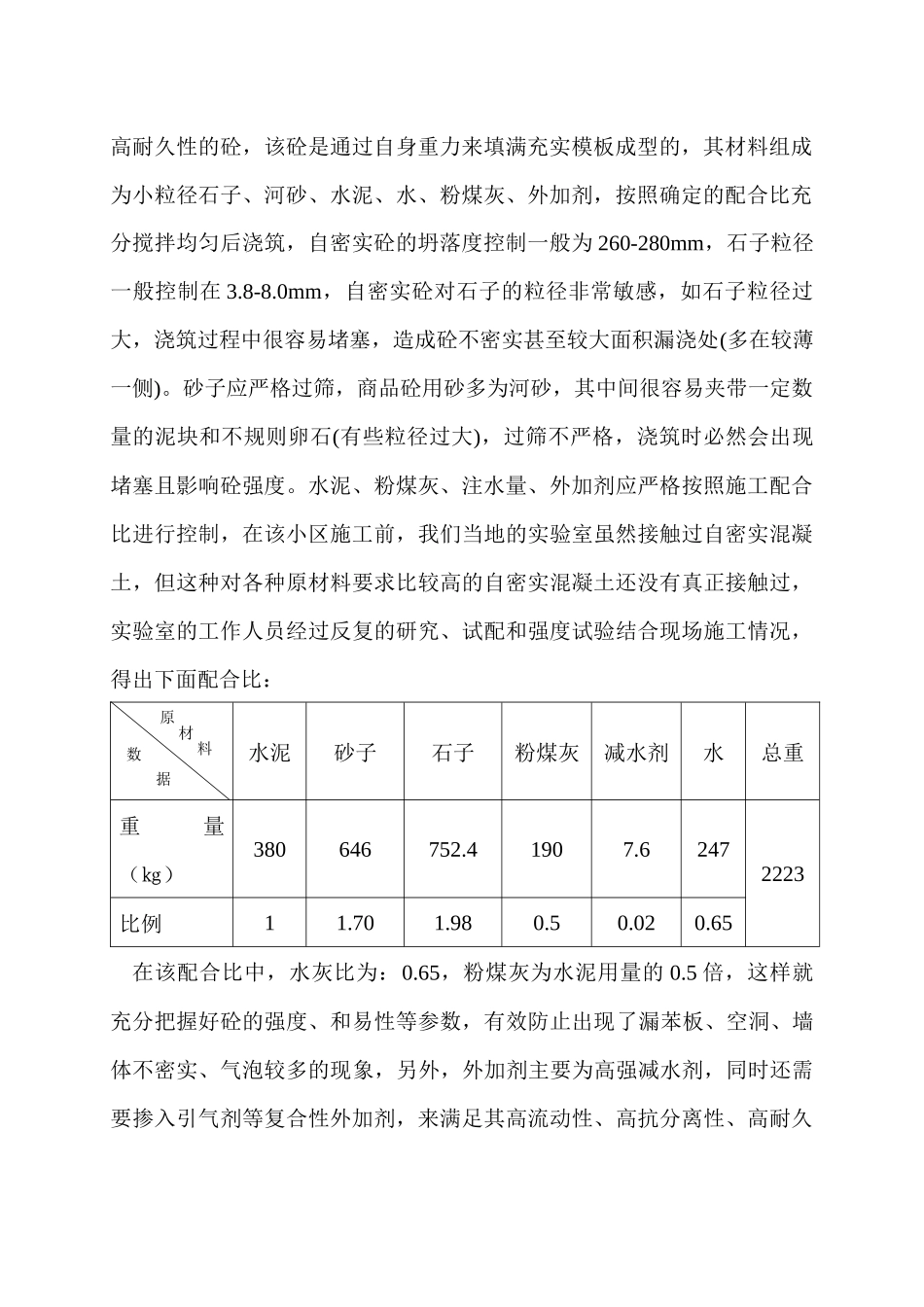

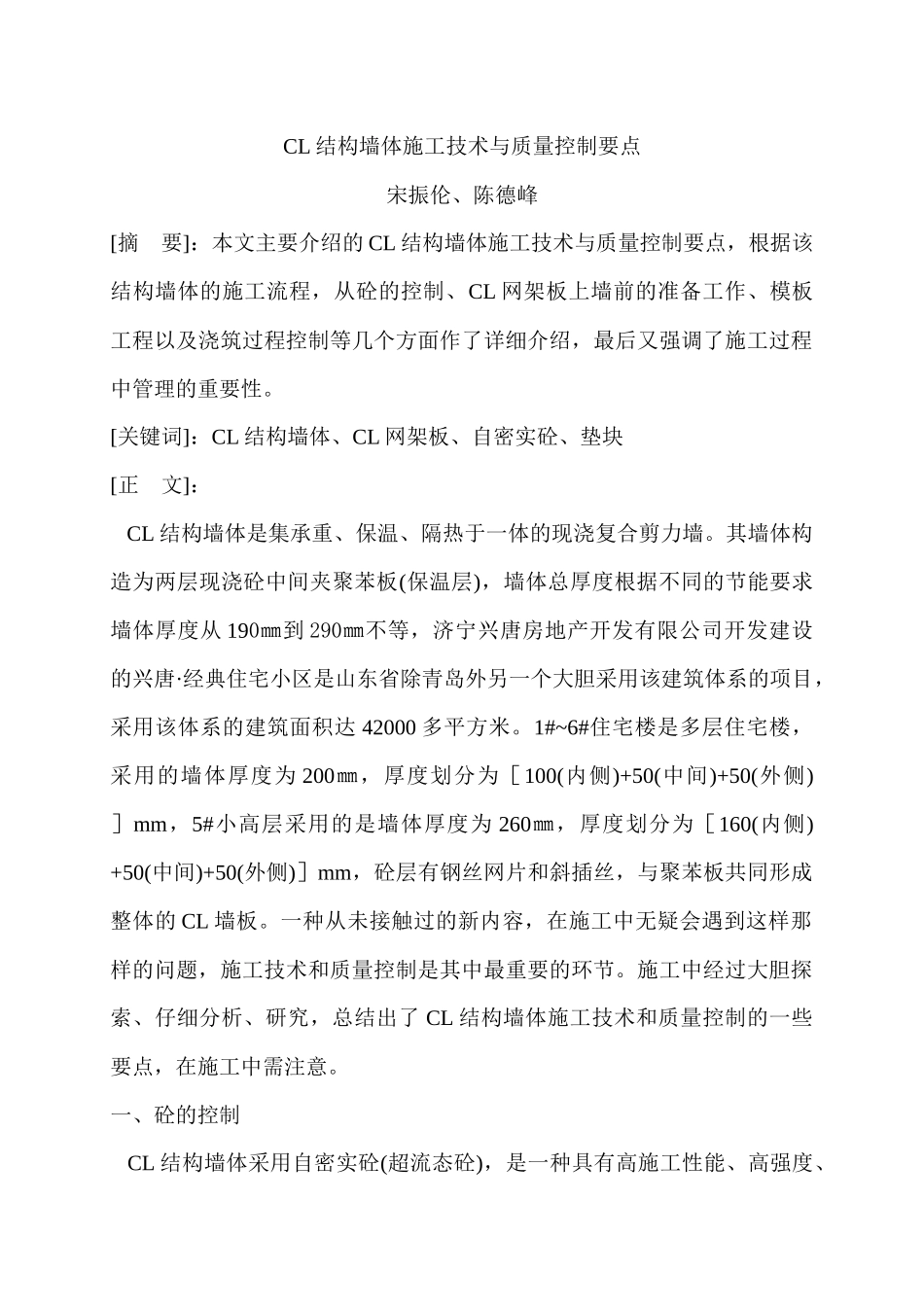

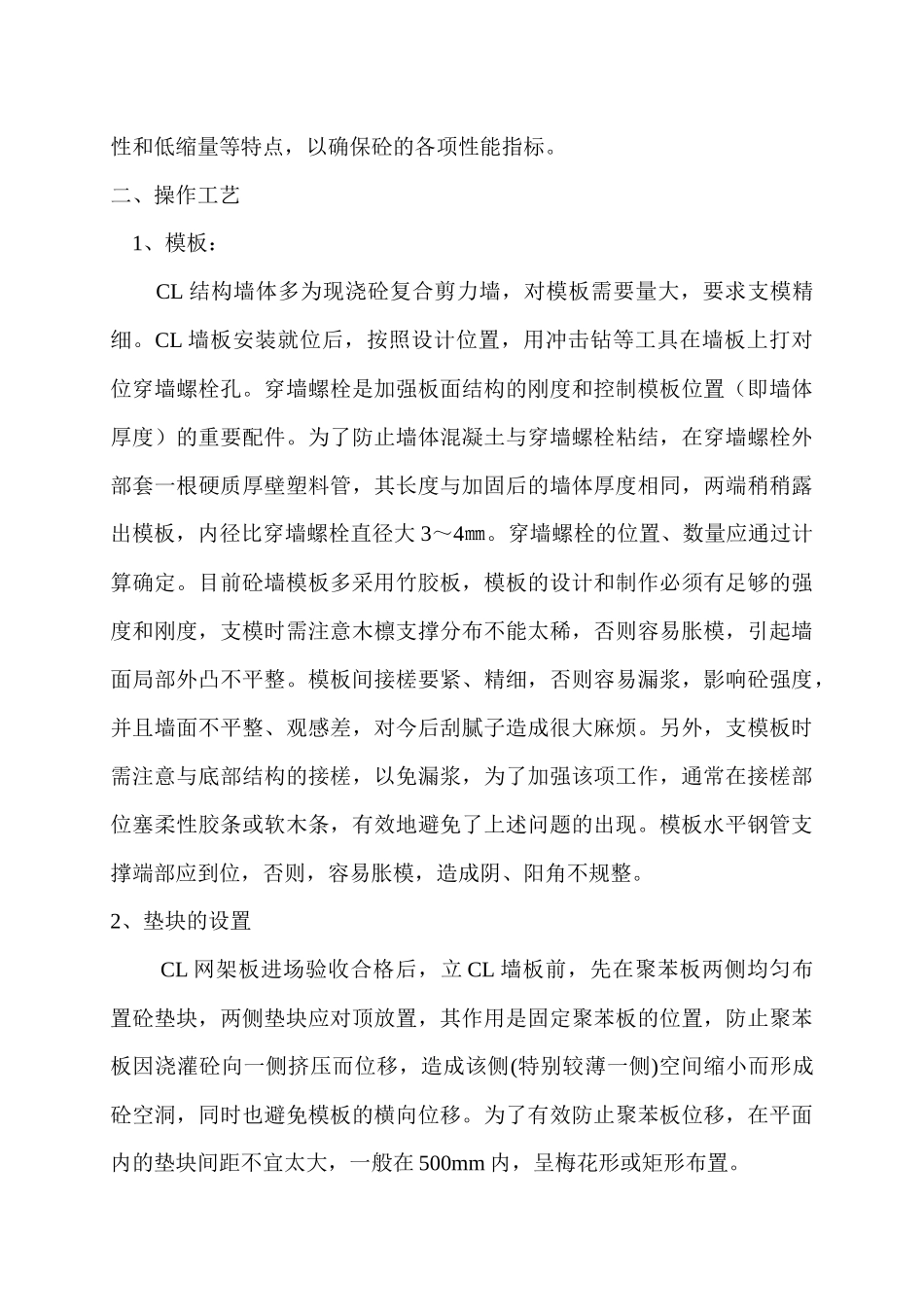

CL结构墙体施工技术与质量控制要点宋振伦、陈德峰[摘要]：本文主要介绍的CL结构墙体施工技术与质量控制要点，根据该结构墙体的施工流程，从砼的控制、CL网架板上墙前的准备工作、模板工程以及浇筑过程控制等几个方面作了详细介绍，最后又强调了施工过程中管理的重要性。[关键词]：CL结构墙体、CL网架板、自密实砼、垫块[正文]：CL结构墙体是集承重、保温、隔热于一体的现浇复合剪力墙。其墙体构造为两层现浇砼中间夹聚苯板(保温层)，墙体总厚度根据不同的节能要求墙体厚度从190㎜到290㎜不等，济宁兴唐房地产开发有限公司开发建设的兴唐·经典住宅小区是山东省除青岛外另一个大胆采用该建筑体系的项目，采用该体系的建筑面积达42000多平方米。1#~6#住宅楼是多层住宅楼，采用的墙体厚度为200㎜，厚度划分为［100(内侧)+50(中间)+50(外侧)］mm，5#小高层采用的是墙体厚度为260㎜，厚度划分为［160(内侧)+50(中间)+50(外侧)］mm，砼层有钢丝网片和斜插丝，与聚苯板共同形成整体的CL墙板。一种从未接触过的新内容，在施工中无疑会遇到这样那样的问题，施工技术和质量控制是其中最重要的环节。施工中经过大胆探索、仔细分析、研究，总结出了CL结构墙体施工技术和质量控制的一些要点，在施工中需注意。一、砼的控制CL结构墙体采用自密实砼(超流态砼)，是一种具有高施工性能、高强度、原材料数据高耐久性的砼，该砼是通过自身重力来填满充实模板成型的，其材料组成为小粒径石子、河砂、水泥、水、粉煤灰、外加剂，按照确定的配合比充分搅拌均匀后浇筑，自密实砼的坍落度控制一般为260-280mm，石子粒径一般控制在3.8-8.0mm，自密实砼对石子的粒径非常敏感，如石子粒径过大，浇筑过程中很容易堵塞，造成砼不密实甚至较大面积漏浇处(多在较薄一侧)。砂子应严格过筛，商品砼用砂多为河砂，其中间很容易夹带一定数量的泥块和不规则卵石(有些粒径过大)，过筛不严格，浇筑时必然会出现堵塞且影响砼强度。水泥、粉煤灰、注水量、外加剂应严格按照施工配合比进行控制，在该小区施工前，我们当地的实验室虽然接触过自密实混凝土，但这种对各种原材料要求比较高的自密实混凝土还没有真正接触过，实验室的工作人员经过反复的研究、试配和强度试验结合现场施工情况，得出下面配合比：水泥砂子石子粉煤灰减水剂水总重重量（㎏）380646752.41907.62472223比例11.701.980.50.020.65在该配合比中，水灰比为：0.65，粉煤灰为水泥用量的0.5倍，这样就充分把握好砼的强度、和易性等参数，有效防止出现了漏苯板、空洞、墙体不密实、气泡较多的现象，另外，外加剂主要为高强减水剂，同时还需要掺入引气剂等复合性外加剂，来满足其高流动性、高抗分离性、高耐久性和低缩量等特点，以确保砼的各项性能指标。二、操作工艺1、模板：CL结构墙体多为现浇砼复合剪力墙，对模板需要量大，要求支模精细。CL墙板安装就位后，按照设计位置，用冲击钻等工具在墙板上打对位穿墙螺栓孔。穿墙螺栓是加强板面结构的刚度和控制模板位置（即墙体厚度）的重要配件。为了防止墙体混凝土与穿墙螺栓粘结，在穿墙螺栓外部套一根硬质厚壁塑料管，其长度与加固后的墙体厚度相同，两端稍稍露出模板，内径比穿墙螺栓直径大3～4㎜。穿墙螺栓的位置、数量应通过计算确定。目前砼墙模板多采用竹胶板，模板的设计和制作必须有足够的强度和刚度，支模时需注意木檩支撑分布不能太稀，否则容易胀模，引起墙面局部外凸不平整。模板间接槎要紧、精细，否则容易漏浆，影响砼强度，并且墙面不平整、观感差，对今后刮腻子造成很大麻烦。另外，支模板时需注意与底部结构的接槎，以免漏浆，为了加强该项工作，通常在接槎部位塞柔性胶条或软木条，有效地避免了上述问题的出现。模板水平钢管支撑端部应到位，否则，容易胀模，造成阴、阳角不规整。2、垫块的设置CL网架板进场验收合格后，立CL墙板前，先在聚苯板两侧均匀布置砼垫块，两侧垫块应对顶放置，其作用是固定聚苯板的位置，防止聚苯板因浇灌砼向一侧挤压而位移，造成该侧(特别较薄一侧)空间缩小而形成砼空洞，同时也避免模板的横向位移。为了有效防止聚苯板位移，在平面内的垫块间距不宜太大，一般在5...
