绘图题 配电线路高级工(理论部分)VIP免费

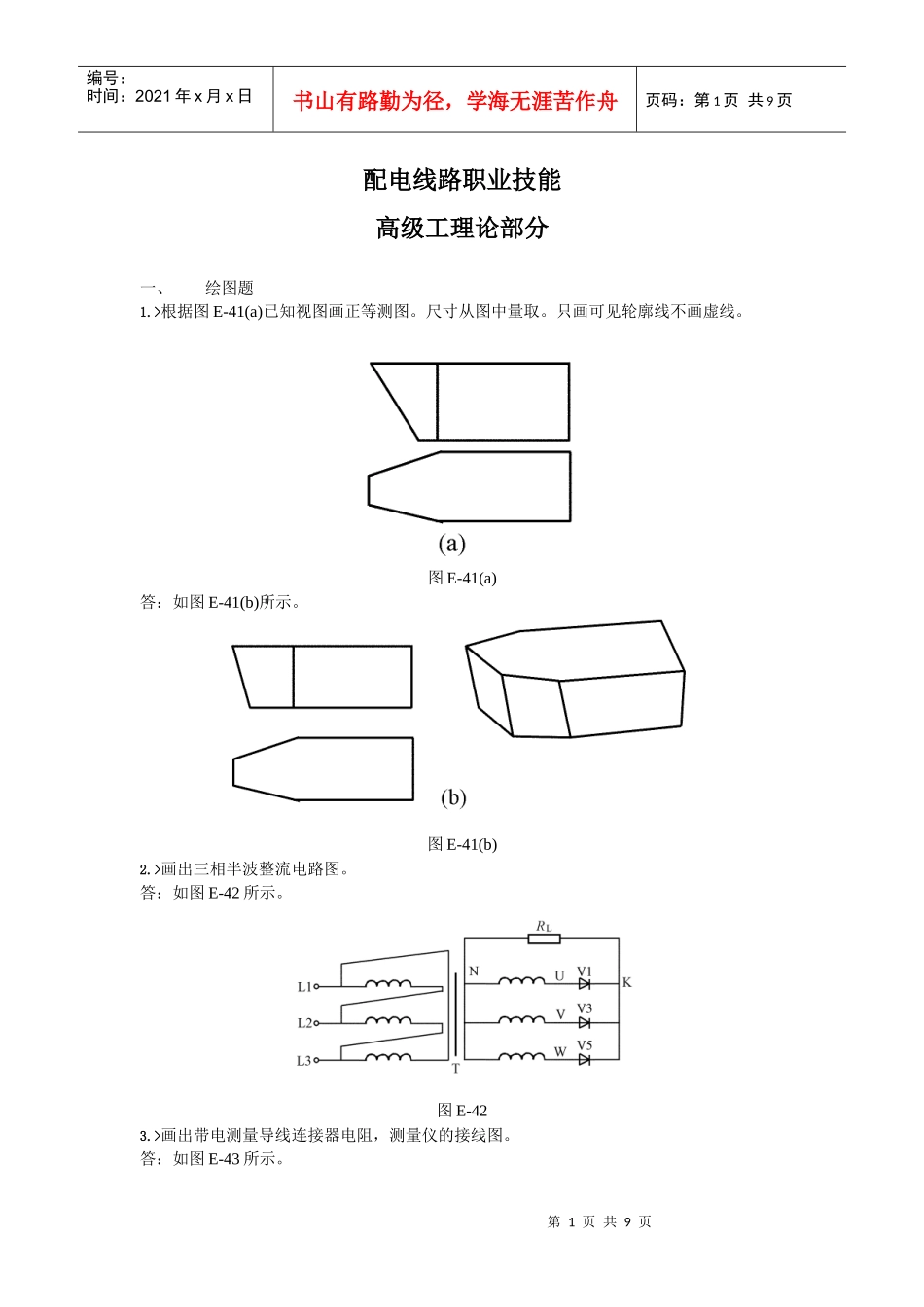

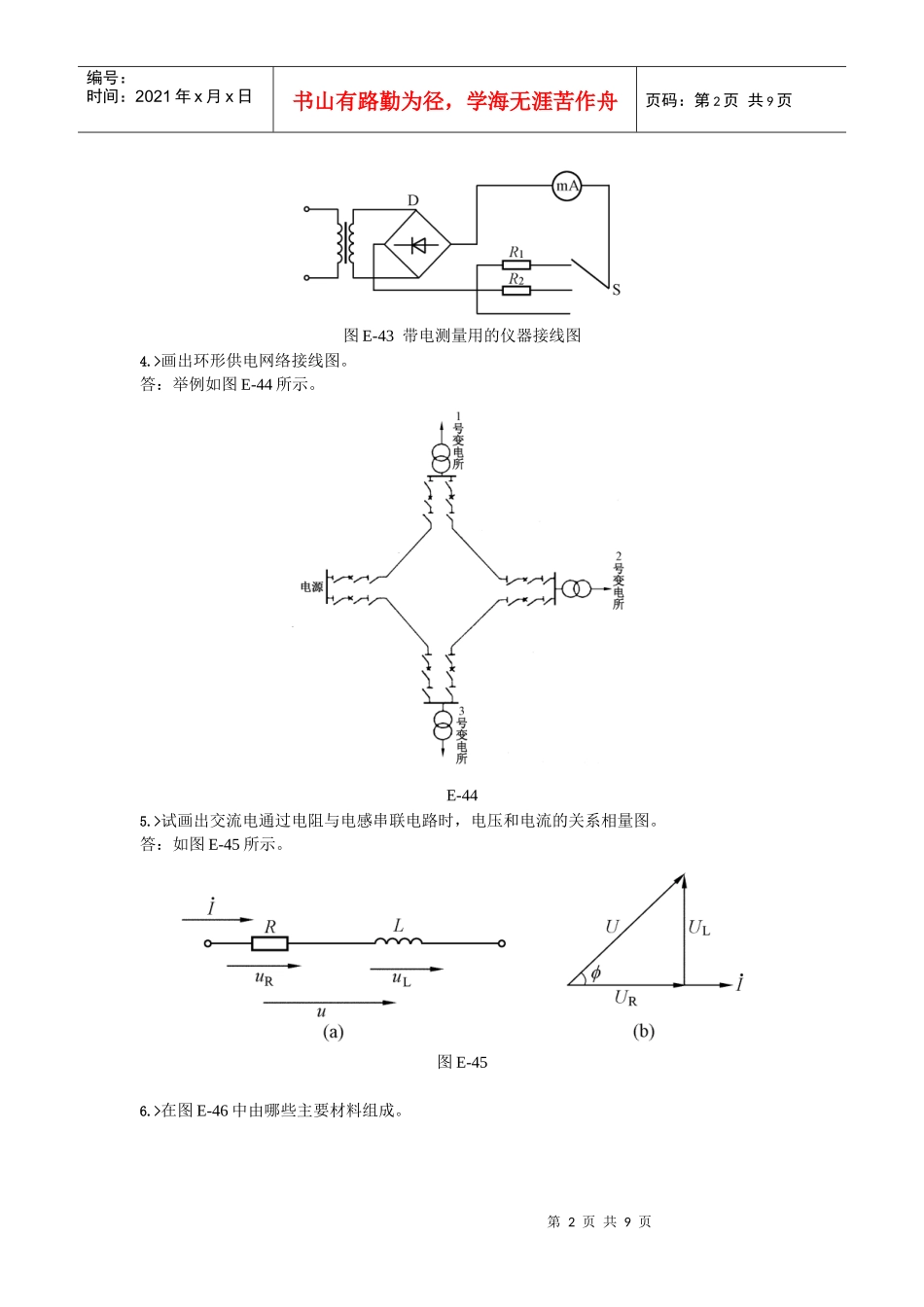

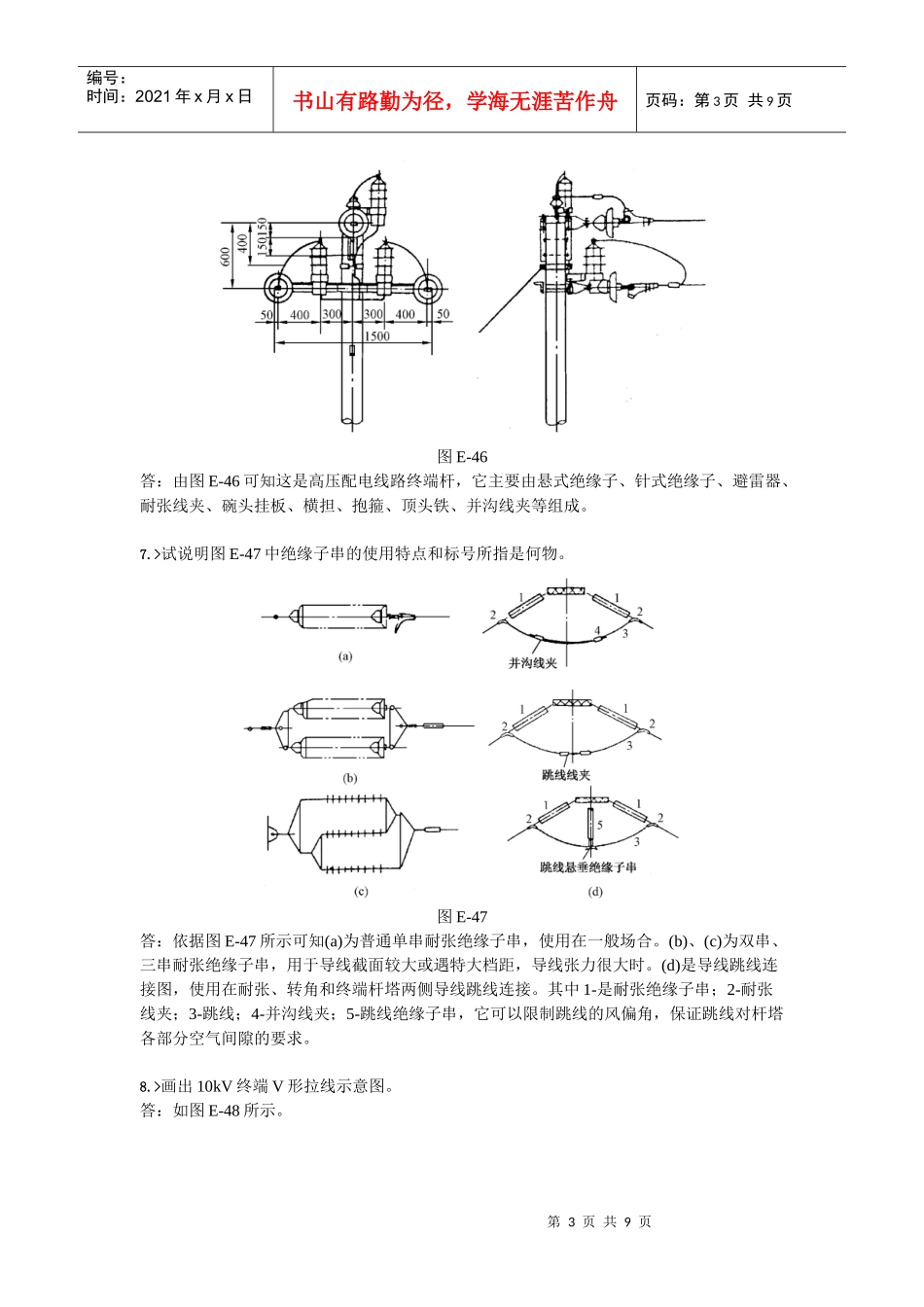

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页配电线路职业技能高级工理论部分一、绘图题1.>根据图E-41(a)已知视图画正等测图。尺寸从图中量取。只画可见轮廓线不画虚线。图E-41(a)答：如图E-41(b)所示。图E-41(b)2.>画出三相半波整流电路图。答：如图E-42所示。图E-423.>画出带电测量导线连接器电阻，测量仪的接线图。答：如图E-43所示。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图E-43带电测量用的仪器接线图4.>画出环形供电网络接线图。答：举例如图E-44所示。E-445.>试画出交流电通过电阻与电感串联电路时，电压和电流的关系相量图。答：如图E-45所示。图E-456.>在图E-46中由哪些主要材料组成。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图E-46答：由图E-46可知这是高压配电线路终端杆，它主要由悬式绝缘子、针式绝缘子、避雷器、耐张线夹、碗头挂板、横担、抱箍、顶头铁、并沟线夹等组成。7.>试说明图E-47中绝缘子串的使用特点和标号所指是何物。图E-47答：依据图E-47所示可知(a)为普通单串耐张绝缘子串，使用在一般场合。(b)、(c)为双串、三串耐张绝缘子串，用于导线截面较大或遇特大档距，导线张力很大时。(d)是导线跳线连接图，使用在耐张、转角和终端杆塔两侧导线跳线连接。其中1-是耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串，它可以限制跳线的风偏角，保证跳线对杆塔各部分空气间隙的要求。8.>画出10kV终端V形拉线示意图。答：如图E-48所示。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页E-489.>试画出电动机具有自锁的正转控制电路图。答：如图E-49所示。E-4910.>依据图E-50说明它们是什么安装图，标号指向是何物。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图E-50答：依据图E-50所示可知，各图均为绝缘子串与横担的连接安装图。(a)为球窝形悬垂绝缘子串的安装连接；(b)槽形悬垂绝缘子串的安装连接；(c)为球窝形耐张绝缘子串的安装连接；(d)为球槽形耐张绝缘子串的安装连接。1-横担角钢；2-横担挂线板；3-球头；4-U形螺丝；5-U形挂板；6-直角环；7-U形环；8-(四腿)直角挂板；9-三腿平行挂板。11.>请在图E-51导线机械特性曲线图中，找出临界档距上的年平均运行应力是多少。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页图E-51答：由图E-51所示可知，在临界档距163.76m时，年平均运行应力8约为81MPa。12.>看图E-52识别为何种绳结且说明用途与特点。图E-52答：根据图E-52中所示可知：(a)图节结：用于接长绳索，适用于麻绳；(b)图活结：用于接长绳索，适用于麻绳；(c)图绳环结：绳索与绳索或绳套的连接，用于钢丝绳，无绳环一端应为软钢丝绳；(d)图展帆绳：用于钢丝绳或麻绳的绳环与细软绳索的连接；(e)图拖拉机结：绳的两端固定，将中间多余的绳索缩短用。13.>根据图E-53所示，指出拉线的型式与一般的使用场合。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页图E-53答：依据图E-53所示可知，均为杆塔常用的拉线型式图，有(a)X型；(b)交叉型；(c)V型；(d)八字型；(e)组合型。X型用于直线单杆；交叉型及V型主要用于直线或耐张双杆。V型拉线与交叉型拉线相比，减少了底盘，便于施工；八字型拉线主要用于转角杆；对受力较大的跨越、大转角及终端海獭，常采用双V型V型交叉的组合型拉线。14.>请画出双杆基坑操平示意图。答：如图E-54所示。图E-54双杆基坑操平图15.>如图E-55所示，指出图示是施工现场何种布置图，并指出图中的标号为何物。图E-55答：图E-55为混凝土电杆整立现场布置，两点起吊平面布置图。其中：1-抱杆；2-导向滑第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页车地锚；3-固定钢丝绳(长套)；4-固定钢丝绳(短套)；5-起吊滑车；6-总牵引绳...
