第二章NAC2000服装CAD纸样设计系统VIP免费

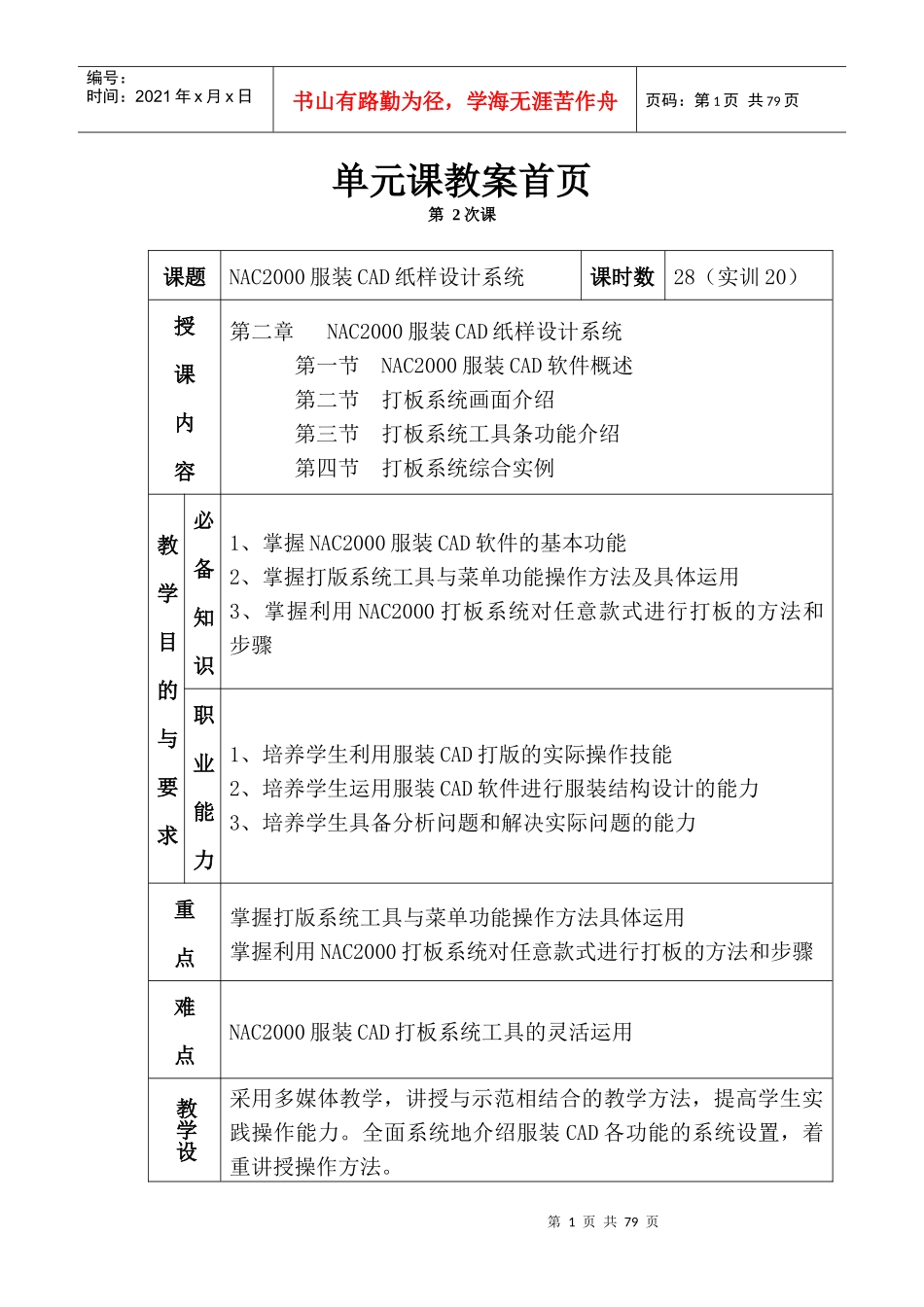

第二章NAC2000服装CAD纸样设计系统_第1页
1/79

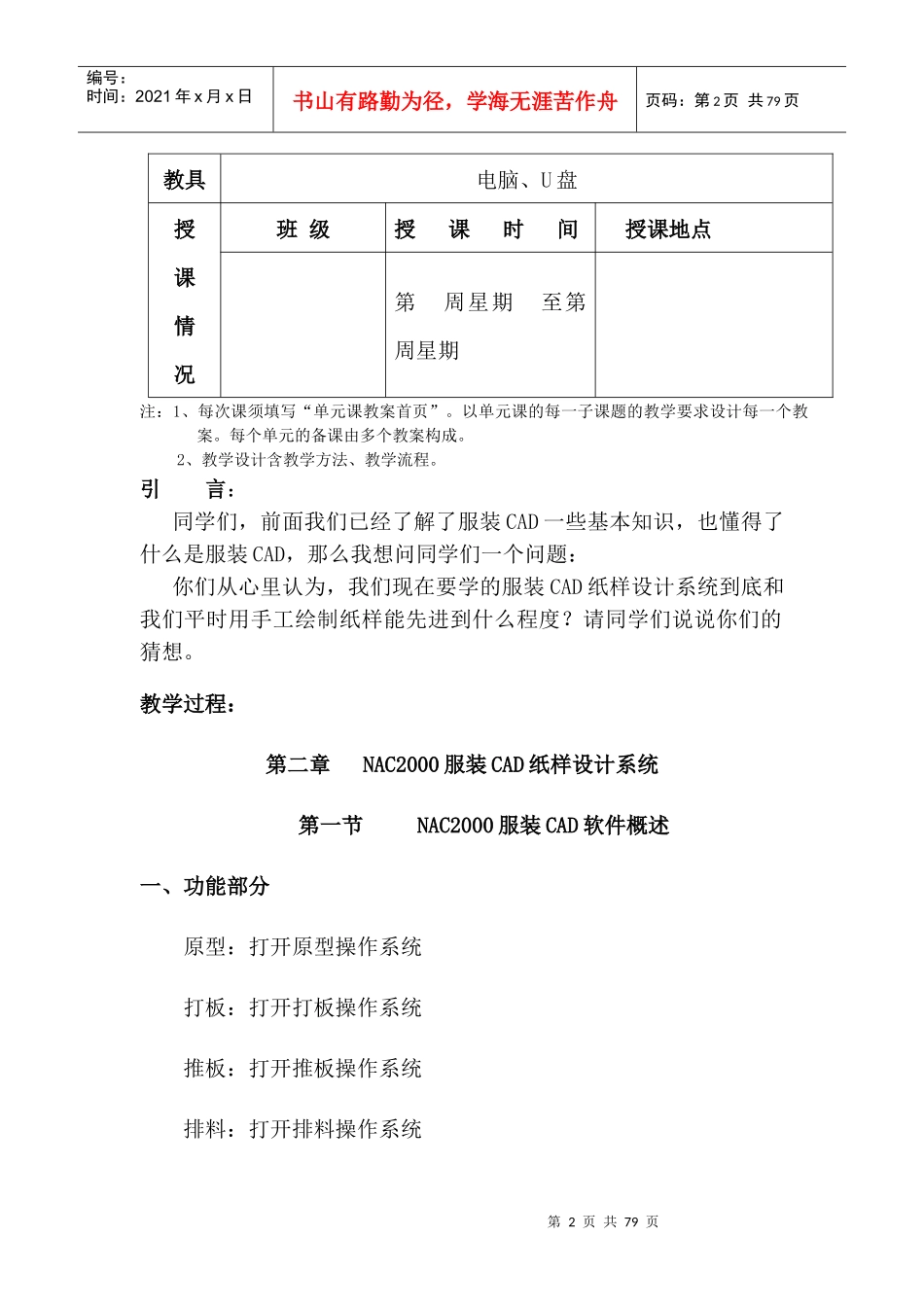

第二章NAC2000服装CAD纸样设计系统_第2页
2/79

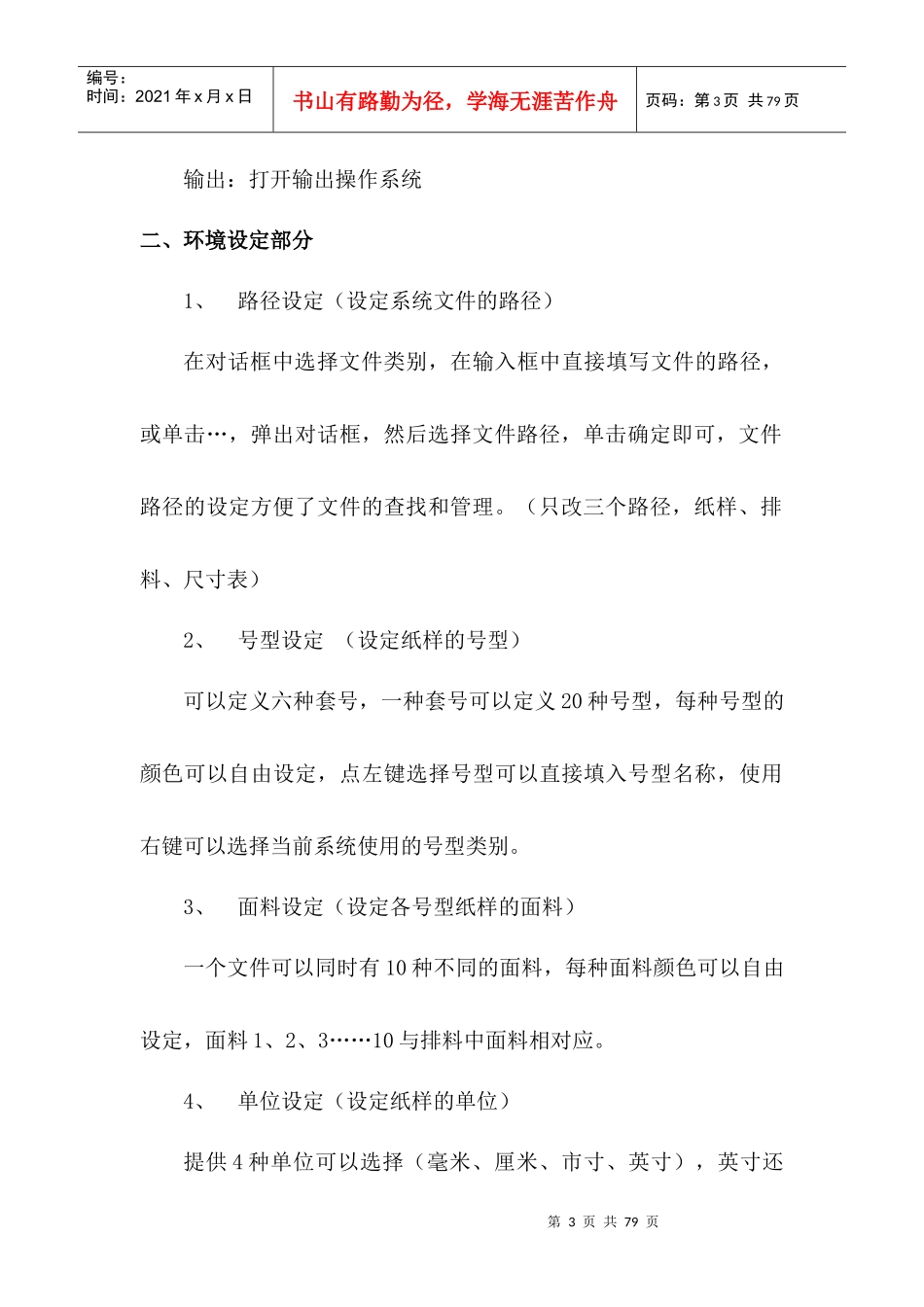

第二章NAC2000服装CAD纸样设计系统_第3页
3/79
第1页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共79页单元课教案首页第2次课课题NAC2000服装CAD纸样设计系统课时数28(实训20)授课内容第二章NAC2000服装CAD纸样设计系统第一节NAC2000服装CAD软件概述第二节打板系统画面介绍第三节打板系统工具条功能介绍第四节打板系统综合实例教学目的与要求必备知识1、掌握NAC2000服装CAD软件的基本功能2、掌握打版系统工具与菜单功能操作方法及具体运用3、掌握利用NAC2000打板系统对任意款式进行打板的方法和步骤职业能力1、培养学生利用服装CAD打版的实际操作技能2、培养学生运用服装CAD软件进行服装结构设计的能力3、培养学生具备分析问题和解决实际问题的能力重点掌握打版系统工具与菜单功能操作方法具体运用掌握利用NAC2000打板系统对任意款式进行打板的方法和步骤难点NAC2000服装CAD打板系统工具的灵活运用教学设计采用多媒体教学,讲授与示范相结合的教学方法,提高学生实践操作能力。全面系统地介绍服装CAD各功能的系统设置,着重讲授操作方法。第2页共79页第1页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共79页教具电脑、U盘授课情况班级授课时间授课地点第周星期至第周星期注:1、每次课须填写“单元课教案首页”。以单元课的每一子课题的教学要求设计每一个教案。每个单元的备课由多个教案构成。2、教学设计含教学方法、教学流程。引言:同学们,前面我们已经了解了服装CAD一些基本知识,也懂得了什么是服装CAD,那么我想问同学们一个问题:你们从心里认为,我们现在要学的服装CAD纸样设计系统到底和我们平时用手工绘制纸样能先进到什么程度?请同学们说说你们的猜想。教学过程:第二章NAC2000服装CAD纸样设计系统第一节NAC2000服装CAD软件概述一、功能部分原型:打开原型操作系统打板:打开打板操作系统推板:打开推板操作系统排料:打开排料操作系统第3页共79页第2页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共79页输出:打开输出操作系统二、环境设定部分1、路径设定(设定系统文件的路径)在对话框中选择文件类别,在输入框中直接填写文件的路径,或单击…,弹出对话框,然后选择文件路径,单击确定即可,文件路径的设定方便了文件的查找和管理。(只改三个路径,纸样、排料、尺寸表)2、号型设定(设定纸样的号型)可以定义六种套号,一种套号可以定义20种号型,每种号型的颜色可以自由设定,点左键选择号型可以直接填入号型名称,使用右键可以选择当前系统使用的号型类别。3、面料设定(设定各号型纸样的面料)一个文件可以同时有10种不同的面料,每种面料颜色可以自由设定,面料1、2、3……10与排料中面料相对应。4、单位设定(设定纸样的单位)提供4种单位可以选择(毫米、厘米、市寸、英寸),英寸还第4页共79页第3页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共79页可选择10进制与8进制。第二节打板系统画面介绍Nac2000服装CAD设计系统界面的主画面上,双击“打板”图标,进入打板系统界面。一、标题栏位于应用程序和文件窗口的顶部,显示当前工作区的应用程序名称和所作图形图像文件的名称。二、菜单栏菜单画面工具条工具条纸样工具条符号条工作区滚动条号型功能名输入框信息提示框第5页共79页第4页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共79页位于标题栏下面,是系统的主要功能选取界面,系统所有功能项目均被列出,并包含工具条所有功能。三、滚动条文档窗口的底部和右边,分为垂直和水平两种滚动条,用于移动可观察的页面。四、功能名称显示当前所用功能名称。五、操作信息提示框显示当前选择功能的操作步骤及方法,可以帮助操作的顺利进行。六、输入框输入操作过程中所需要的坐标,数据或者文字。七、工具栏包含画面工具条、工具条、纸样工具条、符号条,用鼠标单击工具条按钮将执行相应的功能,菜单栏上“查看”中进行以上工具条的显示与隐藏切换。第6页共79页第5页共79页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页...
