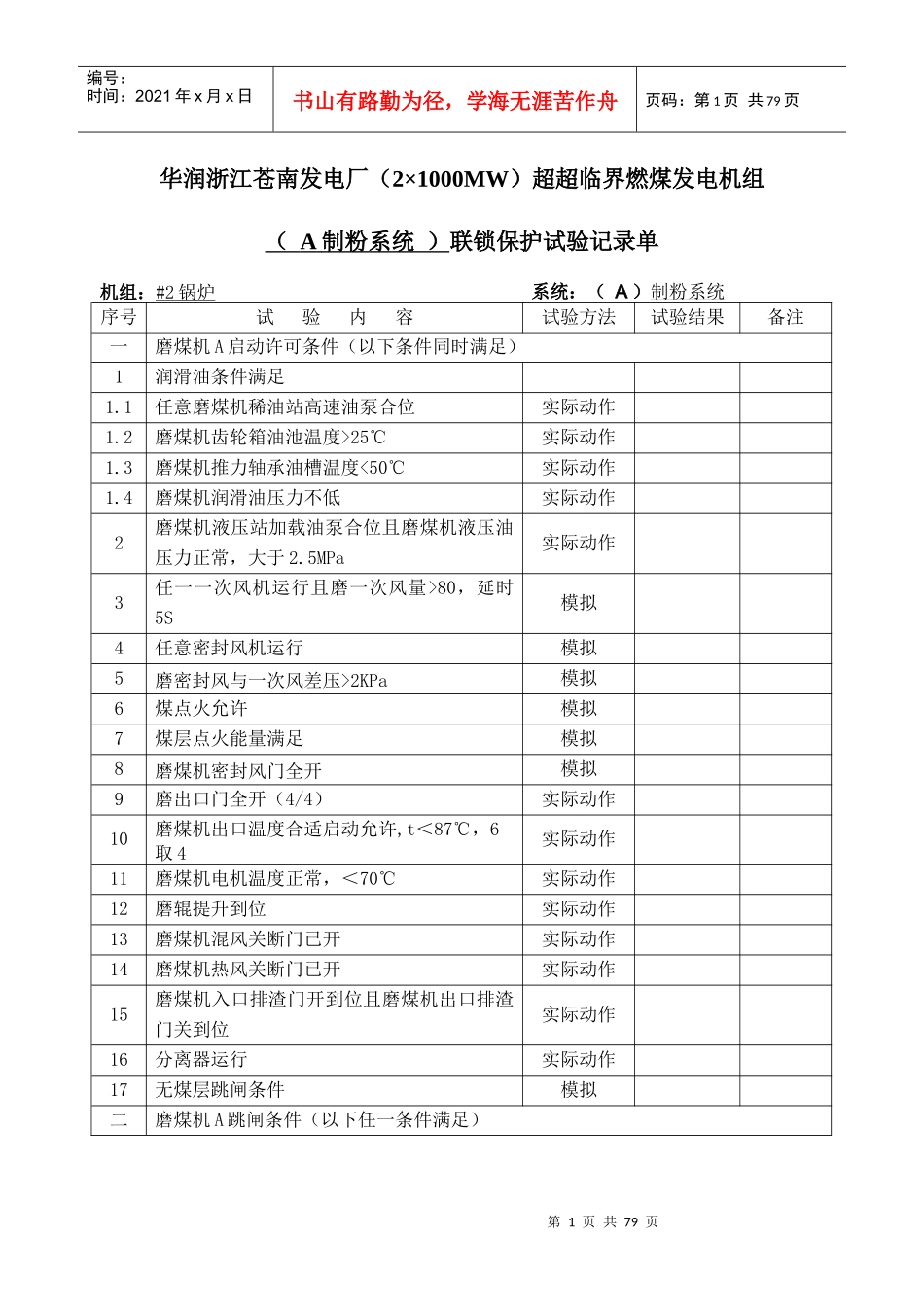

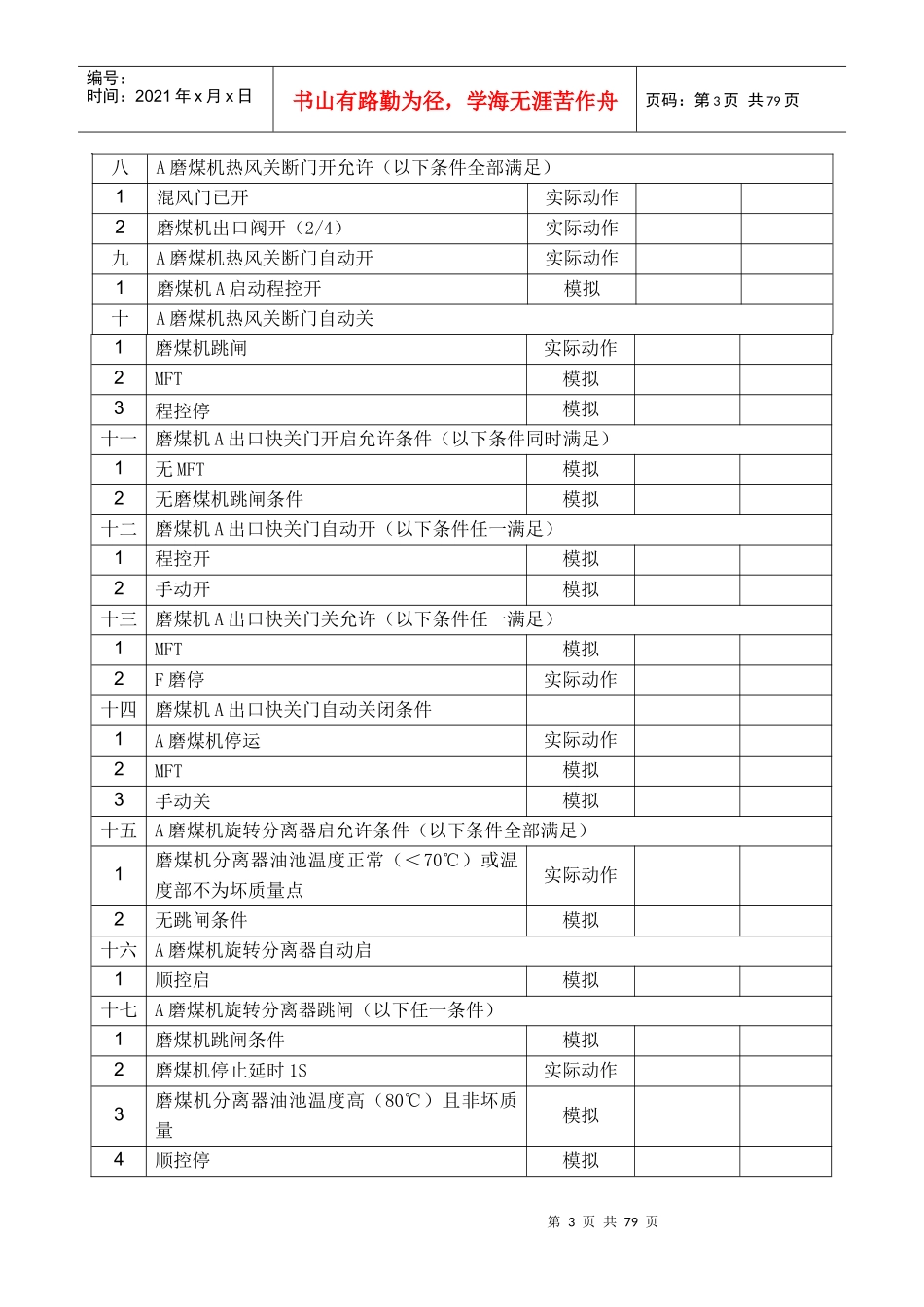

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页华润浙江苍南发电厂（2×1000MW）超超临界燃煤发电机组（A制粉系统）联锁保护试验记录单机组：#2锅炉系统：（A）制粉系统序号试验内容试验方法试验结果备注一磨煤机A启动许可条件（以下条件同时满足）1润滑油条件满足1.1任意磨煤机稀油站高速油泵合位实际动作1.2磨煤机齿轮箱油池温度>25℃实际动作1.3磨煤机推力轴承油槽温度<50℃实际动作1.4磨煤机润滑油压力不低实际动作2磨煤机液压站加载油泵合位且磨煤机液压油压力正常，大于2.5MPa实际动作3任一一次风机运行且磨一次风量>80，延时5S模拟4任意密封风机运行模拟5磨密封风与一次风差压>2KPa模拟6煤点火允许模拟7煤层点火能量满足模拟8磨煤机密封风门全开模拟9磨出口门全开（4/4）实际动作10磨煤机出口温度合适启动允许,t＜87℃，6取4实际动作11磨煤机电机温度正常，＜70℃实际动作12磨辊提升到位实际动作13磨煤机混风关断门已开实际动作14磨煤机热风关断门已开实际动作15磨煤机入口排渣门开到位且磨煤机出口排渣门关到位实际动作16分离器运行实际动作17无煤层跳闸条件模拟二磨煤机A跳闸条件（以下任一条件满足）第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页1给煤机运行，延时90S，磨煤机运行，延时10S，燃烧器失去火焰（4/8)模拟2一次风机全停实际动作3磨煤机运行时出口挡板关（2/4）实际动作4磨润滑油压力低低（2/3），2S延时模拟5磨稀油站高速油泵均停，10S延时模拟6磨煤机推力轴承油槽(＞70℃)、磨煤机齿轮箱油位超温(＞70℃)，三取二模拟7液压系统加载油泵停,延时10S实际动作8磨煤机电机轴承温度高(90℃)，二取一；磨煤机电机线圈温度高（140℃），六取三模拟9磨煤机出口温度高（＞107℃），六取三模拟10磨煤机一次风/密封风压差<1Kpa，三取二，延时10S模拟11MFT动作模拟12RB跳磨模拟13顺控停模拟14手动停实际动作三磨煤机自动启（全部满足）1旋转分离器已运行模拟2启顺控模拟三A磨煤机密封风电动挡板自动开1A煤层程控来打开A磨煤机密封风电动挡板指令，3S模拟四A磨煤机密封风电动挡板关允许1当A磨煤机停运60秒后模拟五A磨煤机混风关断门自动开1A煤层程控来打开A磨煤机混风关断门指令模拟六A磨煤机混风关断门开允许1磨煤机出口阀开（2/4）实际动作七A磨煤机混风关断门自动关1磨煤机停止实际动作2MFT模拟3顺控关模拟第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页八A磨煤机热风关断门开允许（以下条件全部满足）1混风门已开实际动作2磨煤机出口阀开（2/4）实际动作九A磨煤机热风关断门自动开实际动作1磨煤机A启动程控开模拟十A磨煤机热风关断门自动关1磨煤机跳闸实际动作2MFT模拟3程控停模拟十一磨煤机A出口快关门开启允许条件（以下条件同时满足）1无MFT模拟2无磨煤机跳闸条件模拟十二磨煤机A出口快关门自动开（以下条件任一满足）1程控开模拟2手动开模拟十三磨煤机A出口快关门关允许（以下条件任一满足）1MFT模拟2F磨停实际动作十四磨煤机A出口快关门自动关闭条件1A磨煤机停运实际动作2MFT模拟3手动关模拟十五A磨煤机旋转分离器启允许条件（以下条件全部满足）1磨煤机分离器油池温度正常（＜70℃）或温度部不为坏质量点实际动作2无跳闸条件模拟十六A磨煤机旋转分离器自动启1顺控启模拟十七A磨煤机旋转分离器跳闸（以下任一条件）1磨煤机跳闸条件模拟2磨煤机停止延时1S实际动作3磨煤机分离器油池温度高（80℃）且非坏质量模拟4顺控停模拟第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页十八磨煤机A高速润滑油泵A启动许可条件（任一条件满足）1A磨煤机润滑油油温>28℃（三取中）且A磨煤机润滑油低速油泵停止模拟2（稀油站B高速油泵运行时磨煤机润滑油压低或B高速油泵停止）且A泵备用实际动作十九磨煤机A高速润滑油泵A停止许可条件1A磨煤机停止900S实际动作2A磨煤机B稀油泵高速运行且出口油压高模拟二十磨煤机A高速润滑油泵A自动启（任一）1顺控启指令来且A低速油泵停止且润滑油温...
