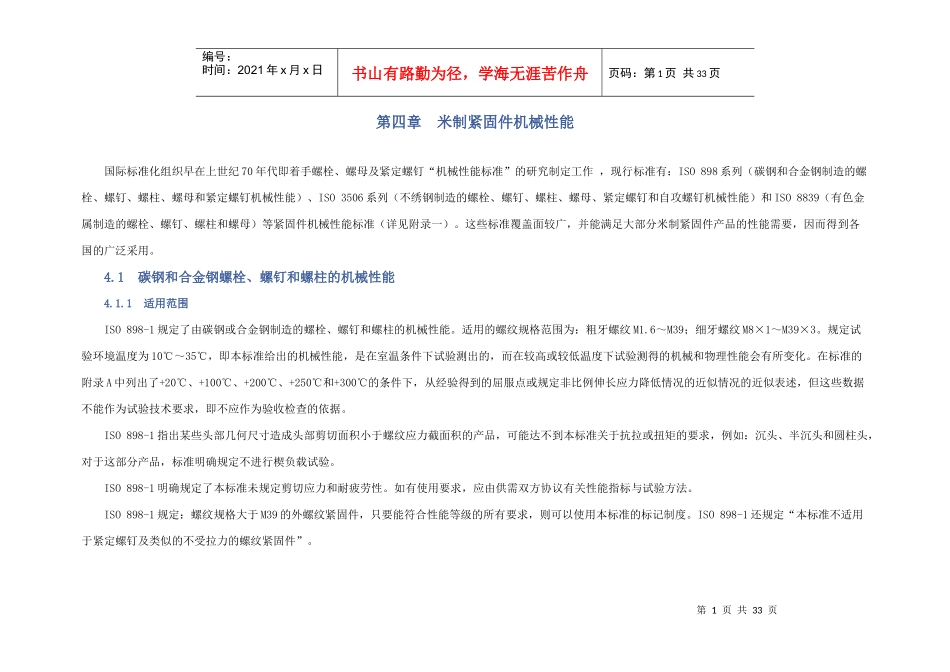

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第四章米制紧固件机械性能国际标准化组织早在上世纪70年代即着手螺栓、螺母及紧定螺钉“机械性能标准”的研究制定工作，现行标准有：ISO898系列（碳钢和合金钢制造的螺栓、螺钉、螺柱、螺母和紧定螺钉机械性能）、ISO3506系列（不绣钢制造的螺栓、螺钉、螺柱、螺母、紧定螺钉和自攻螺钉机械性能）和ISO8839（有色金属制造的螺栓、螺钉、螺柱和螺母）等紧固件机械性能标准（详见附录一）。这些标准覆盖面较广，并能满足大部分米制紧固件产品的性能需要，因而得到各国的广泛采用。4.1碳钢和合金钢螺栓、螺钉和螺柱的机械性能4.1.1适用范围ISO898-1规定了由碳钢或合金钢制造的螺栓、螺钉和螺柱的机械性能。适用的螺纹规格范围为：粗牙螺纹M1.6～M39；细牙螺纹M8×1～M39×3。规定试验环境温度为10℃～35℃，即本标准给出的机械性能，是在室温条件下试验测出的，而在较高或较低温度下试验测得的机械和物理性能会有所变化。在标准的附录A中列出了+20℃、+100℃、+200℃、+250℃和+300℃的条件下，从经验得到的屈服点或规定非比例伸长应力降低情况的近似情况的近似表述，但这些数据不能作为试验技术要求，即不应作为验收检查的依据。ISO898-1指出某些头部几何尺寸造成头部剪切面积小于螺纹应力截面积的产品，可能达不到本标准关于抗拉或扭矩的要求，例如：沉头、半沉头和圆柱头，对于这部分产品，标准明确规定不进行楔负载试验。ISO898-1明确规定了本标准未规定剪切应力和耐疲劳性。如有使用要求，应由供需双方协议有关性能指标与试验方法。ISO898-1规定：螺纹规格大于M39的外螺纹紧固件，只要能符合性能等级的所有要求，则可以使用本标准的标记制度。ISO898-1还规定“本标准不适用于紧定螺钉及类似的不受拉力的螺纹紧固件”。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页4.1.2机械性能等级的标记制度ISO898-1对螺栓、螺钉和螺柱的机械性能分为10个等级，并分别标记为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9和12.9。机械性能等级标记用两组数字表示，两组数字中间用符号“.”隔开。标记中第一部分数字（“.”前）表示这一等级的公称抗拉强度的百分之一，第二部分数字（“.”后）代表这一性能等级的“屈强比”的10倍。螺栓机械性能主要取决于材料、加工工艺和热处理状态等。4.1.3材料ISO898-1规定了螺栓、螺钉和螺柱各性能等级的钢种和最低回火温度，见表13。表13材料性能等级材料和热处理化学成分/%回火温度/℃minCPmaxSmaxBmaxminmax3.6碳钢—0.200.050.060.003—4.6—0.550.050.060.003—4.85.60.130.550.050.060.003—5.8—第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页6.88.8低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火0.150.400.0350.0350.0034250.250.550.0350.0359.8低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，火并回火0.150.350.0350.0350.0034250.250.550.0350.03510.9低碳合金钢（如硼、锰或铬），淬火并回火0.150.350.0350.0350.00334010.9中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢，淬火并回火0.250.550.0350.0350.0034250.200.550.0350.200.550.0350.0350.00312.9合金钢，淬火并回火0.280.500.0350.0350.003380标准对材料化学成分规定了一个较大的范围，如无特殊规定，应由紧固件生产企业选用材料牌号，但仍应对照钢材的化学成分。例如，生产3.6级的方头螺栓，可采用含碳量上限为0.20%的材料，而Q235含碳量的上限超出了对3.6级规定的，用以制造3.6级螺栓是不合适的。8.8级、9.8级和10.9级都允许用低碳合金钢制造，其性能也能达到相应性能等级的要求，在某些方面还具有优越性，如良好的冷成型性，淬火时脱碳及开裂倾向小，低的缺口敏感性及低的延迟断裂倾向等。由于淬火后获得的低碳马氏体硬度比较低（35～45HRC左右），需采用较低的回火温度，在金相组织中仍是回火马氏体组织，故称为“低马钢”，为与中碳钢制...
