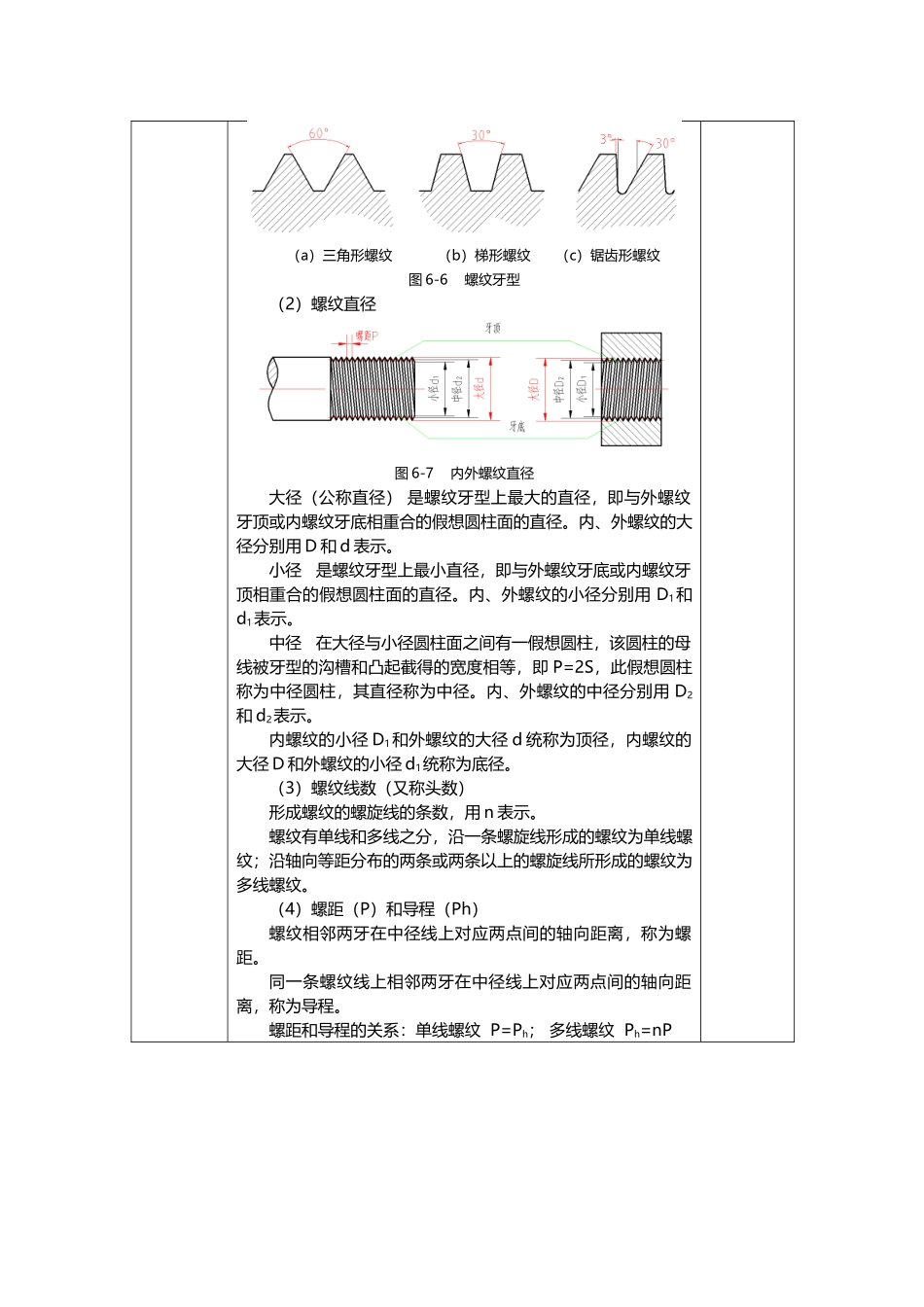

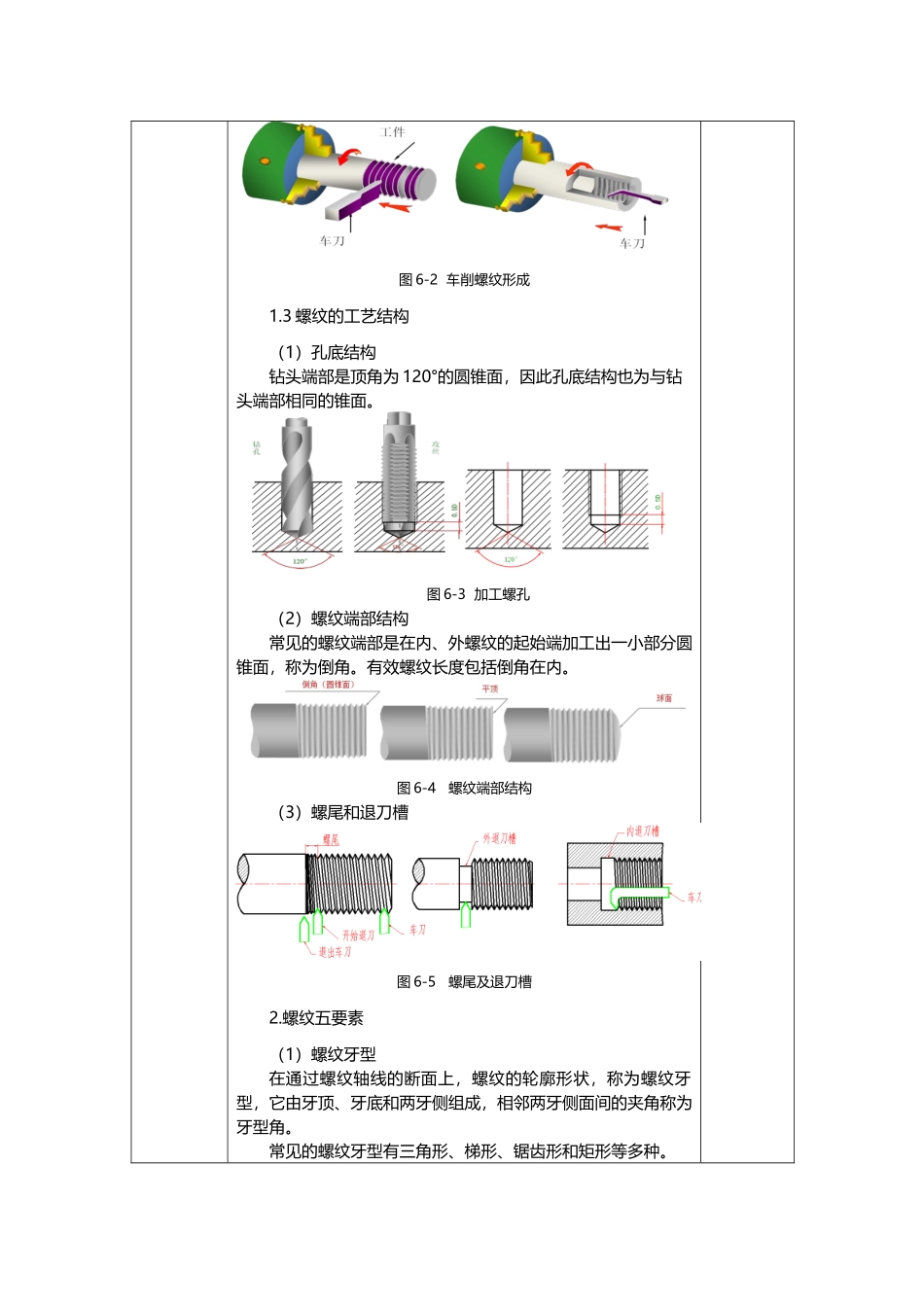

《机械制图与 CAD》学习领域教案NO：24班级周次时间节次复习提问1.读零件图的方法与步骤2.生活中常见有关螺纹联接的实例学习情境模块七 常用件与标准件的特别表示法课程内容任务 1 螺纹及螺纹紧固件表示法课时2学习目标1. 了解螺纹结构特点，熟悉其工艺结构，参数尺寸、规格标记2．掌握螺纹及其联接的规定画法主要内容（*重点、难点）教学设计与组织教学重点：螺纹及其联接的画法、标注教学难点：螺栓、螺柱、螺钉联接的画法【教学设计】【教学组织】班级授课教学地点教学仪器设备多媒体课件；挂图；教具教学时间教学内容教学方法45 分钟1.螺纹的形成及其工艺结构1．1 螺纹的形成用一定的加工方式，在圆柱体（或圆锥体）内、外表面形成的，具有相同断面的连续凸起和沟槽的立体结构，称为螺纹。凸起部分的顶部即为螺纹的牙顶，沟槽部分的底部即为螺纹的牙底。外表面形成的螺纹叫外螺纹，内表面形成的螺纹叫内螺纹。1.2 螺纹的加工螺纹件可在车床上车削而成。工件作匀速转动，同时车刀沿车床主轴轴线作匀速移动，即可加工出螺纹。对于直径较小的螺纹，可用板牙或丝锥加工。讲授法任 务概述知 识 点讲解课 堂 练习小结图 6-2 车削螺纹形成1.3 螺纹的工艺结构（1）孔底结构钻头端部是顶角为 120°的圆锥面，因此孔底结构也为与钻头端部相同的锥面。 图 6-3 加工螺孔（2）螺纹端部结构常见的螺纹端部是在内、外螺纹的起始端加工出一小部分圆锥面，称为倒角。有效螺纹长度包括倒角在内。图 6-4 螺纹端部结构（3）螺尾和退刀槽图 6-5 螺尾及退刀槽2.螺纹五要素（1）螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙型，它由牙顶、牙底和两牙侧组成，相邻两牙侧面间的夹角称为牙型角。常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种。（a）三角形螺纹 （b）梯形螺纹 （c）锯齿形螺纹图 6-6 螺纹牙型（2）螺纹直径图 6-7 内外螺纹直径大径（公称直径） 是螺纹牙型上最大的直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径。内、外螺纹的大径分别用 D 和 d 表示。小径 是螺纹牙型上最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径。内、外螺纹的小径分别用 D1和d1表示。中径 在大径与小径圆柱面之间有一假想圆柱，该圆柱的母线被牙型的沟槽和凸起截得的宽度相等，即 P=2S，此假想圆柱称为中径圆柱，其直径称为中径。内、外螺纹的中径分别用 D2和 d2表示。内螺纹的小径 D...
