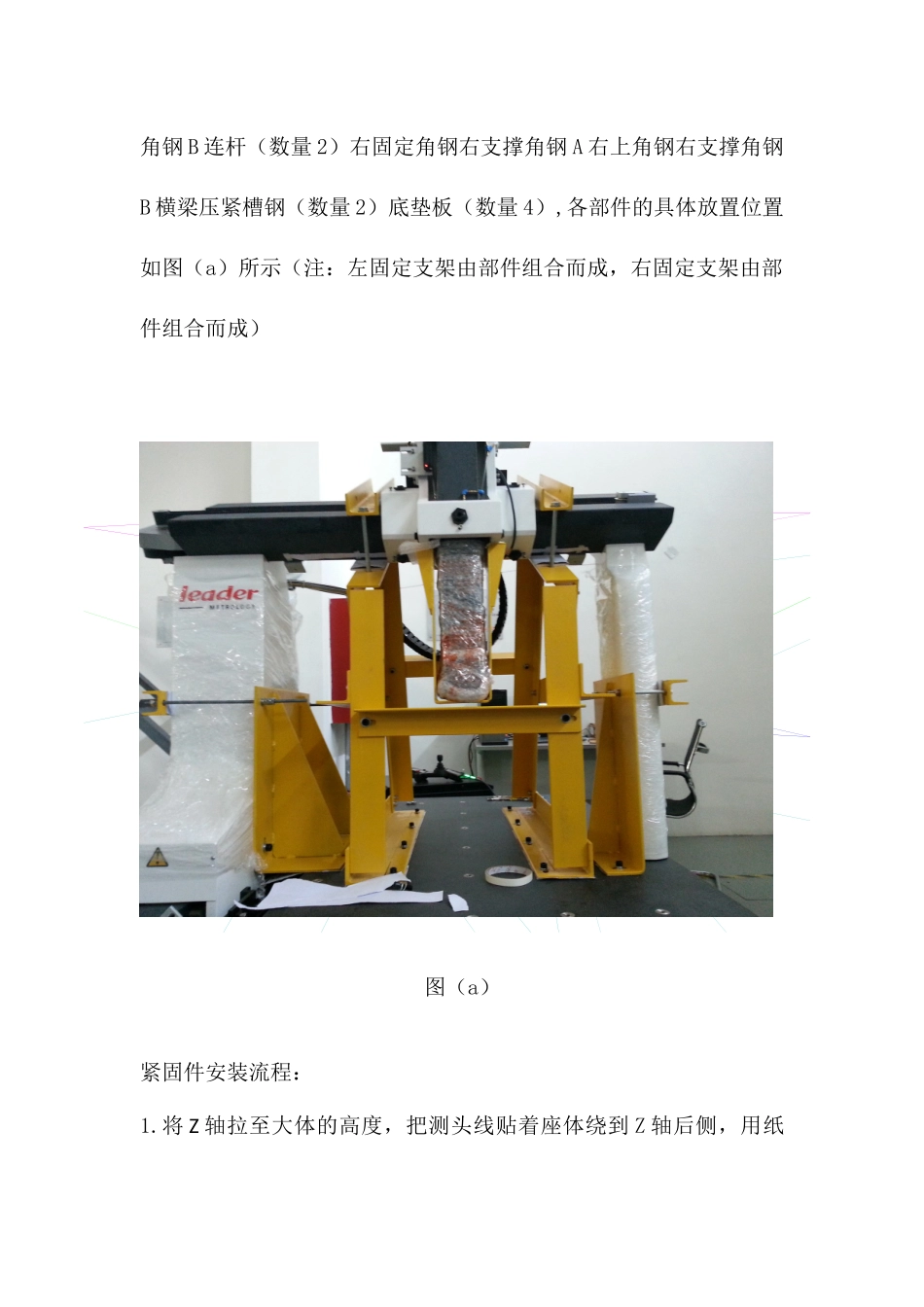

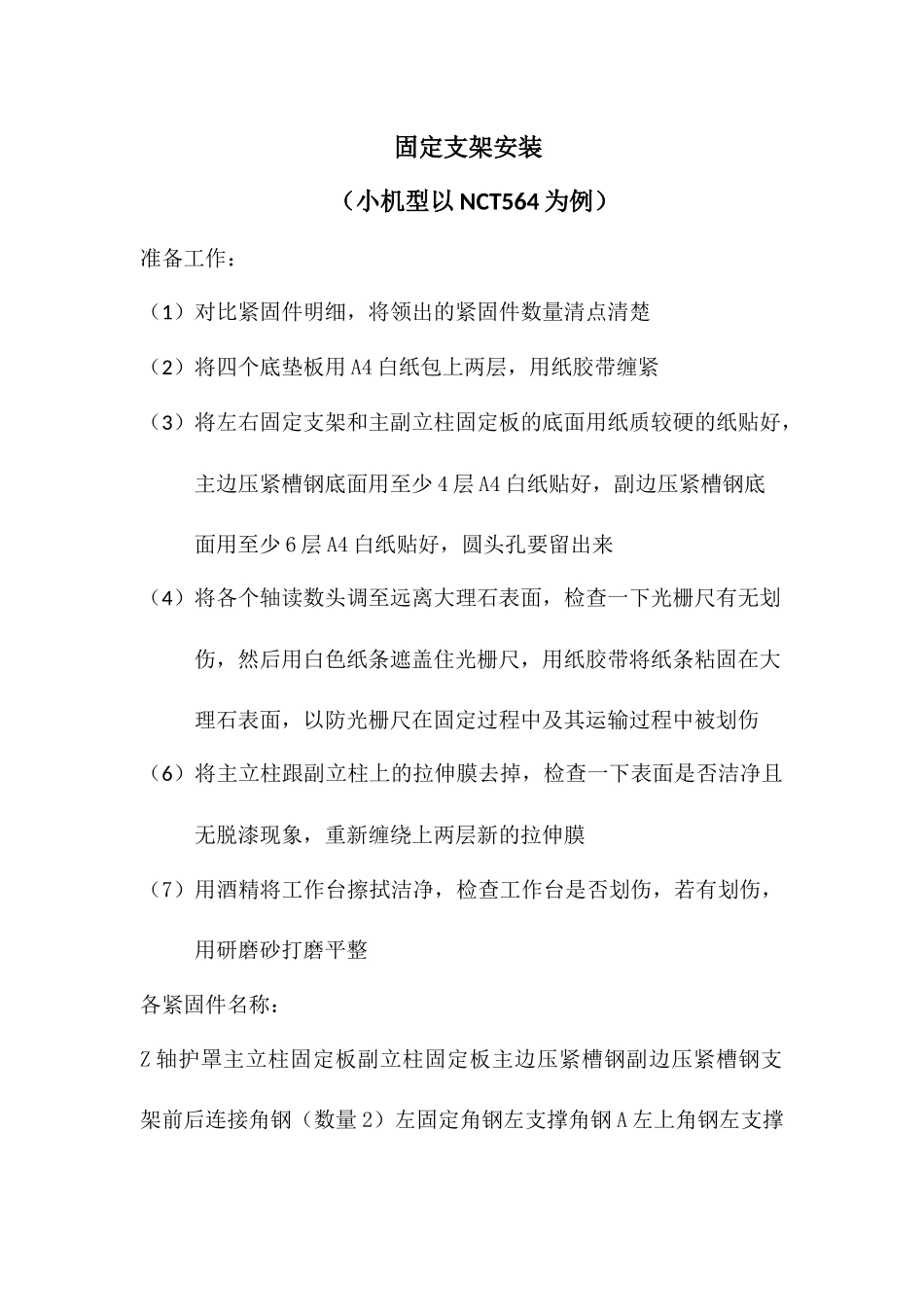

固定支架安装 （小机型以 NCT564 为例）准备工作：（1）对比紧固件明细，将领出的紧固件数量清点清楚（2）将四个底垫板用 A4 白纸包上两层，用纸胶带缠紧（3）将左右固定支架和主副立柱固定板的底面用纸质较硬的纸贴好，主边压紧槽钢底面用至少 4 层 A4 白纸贴好，副边压紧槽钢底面用至少 6 层 A4 白纸贴好，圆头孔要留出来（4）将各个轴读数头调至远离大理石表面，检查一下光栅尺有无划伤，然后用白色纸条遮盖住光栅尺，用纸胶带将纸条粘固在大理石表面，以防光栅尺在固定过程中及其运输过程中被划伤（6）将主立柱跟副立柱上的拉伸膜去掉，检查一下表面是否洁净且无脱漆现象，重新缠绕上两层新的拉伸膜（7）用酒精将工作台擦拭洁净，检查工作台是否划伤，若有划伤，用研磨砂打磨平整各紧固件名称：Z 轴护罩主立柱固定板副立柱固定板主边压紧槽钢副边压紧槽钢支架前后连接角钢（数量 2）左固定角钢左支撑角钢 A 左上角钢左支撑角钢 B 连杆（数量 2）右固定角钢右支撑角钢 A 右上角钢右支撑角钢B 横梁压紧槽钢（数量 2）底垫板（数量 4）,各部件的具体放置位置如图（a）所示（注：左固定支架由部件组合而成，右固定支架由部件组合而成） 图（a）紧固件安装流程：1.将 Z 轴拉至大体的高度，把测头线贴着座体绕到 Z 轴后侧，用纸胶带和 Z 轴缠在一起(如图 b 所示)，然后再用气泡膜将滑架以下部分缠绕包装好，用胶带缠紧，最后安装 Z 轴护罩，待一切弄好后用M8 的螺丝将 Z 轴护罩紧固在滑架下面(注：Z 轴护罩与滑架接触的面用气泡膜隔开），然后向下按住 Z 轴后给 Z 轴断气。 图 b(拍摄时面朝 Z 轴后侧)2.安装主立柱固定板（尽量使机器在中间位置，若不能调至中间应以机器靠前为原则），先将工作台面的螺丝拧上，但不要拧紧（拧到弹垫被压成水平即可），保持下底面与工作台面紧密接触，然后两手拉动主立柱固定板向主立柱方向平行靠近，通过移动主立柱将主立柱上的孔与主立柱固定板上的圆头孔对齐，然后用 M10 的螺丝上紧，最后将主立柱固定板底面的螺丝紧死，再将主边压紧槽钢固定好（注：丝杆外侧长度不可超过主边压紧槽钢深度，且丝杆两端的螺母要同时紧，但不要将任一丝杆螺母直接紧死，需要两个丝杆交替紧固，直至紧死，然后各端需再拧上一个 M8 螺母，直接紧死，即使用双螺母防松）。 3.安装副立柱固定板，先将工作台面的 M8 螺丝拧上，但不要拧紧（拧到弹垫水平即可），保持下底面与工作...
