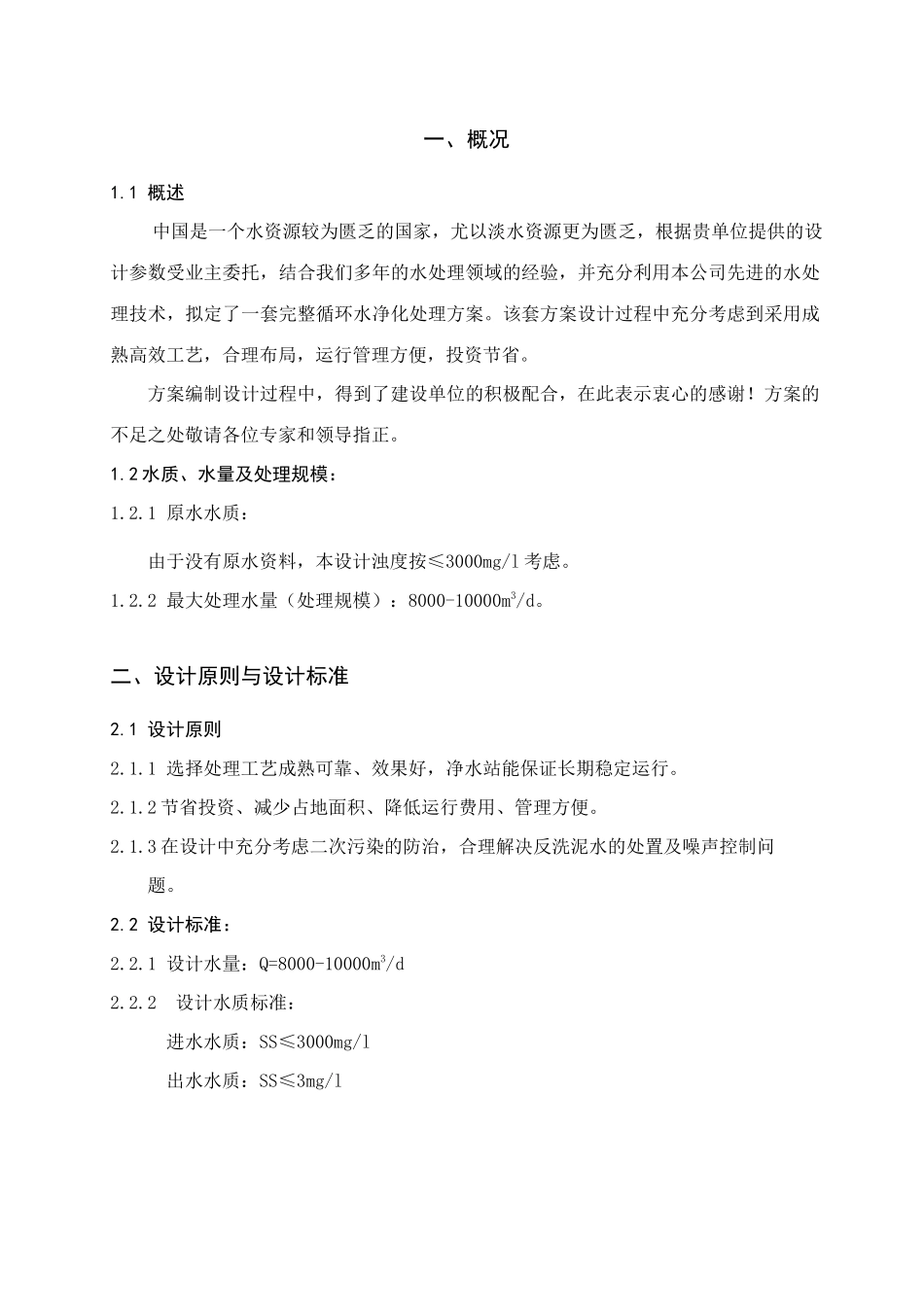

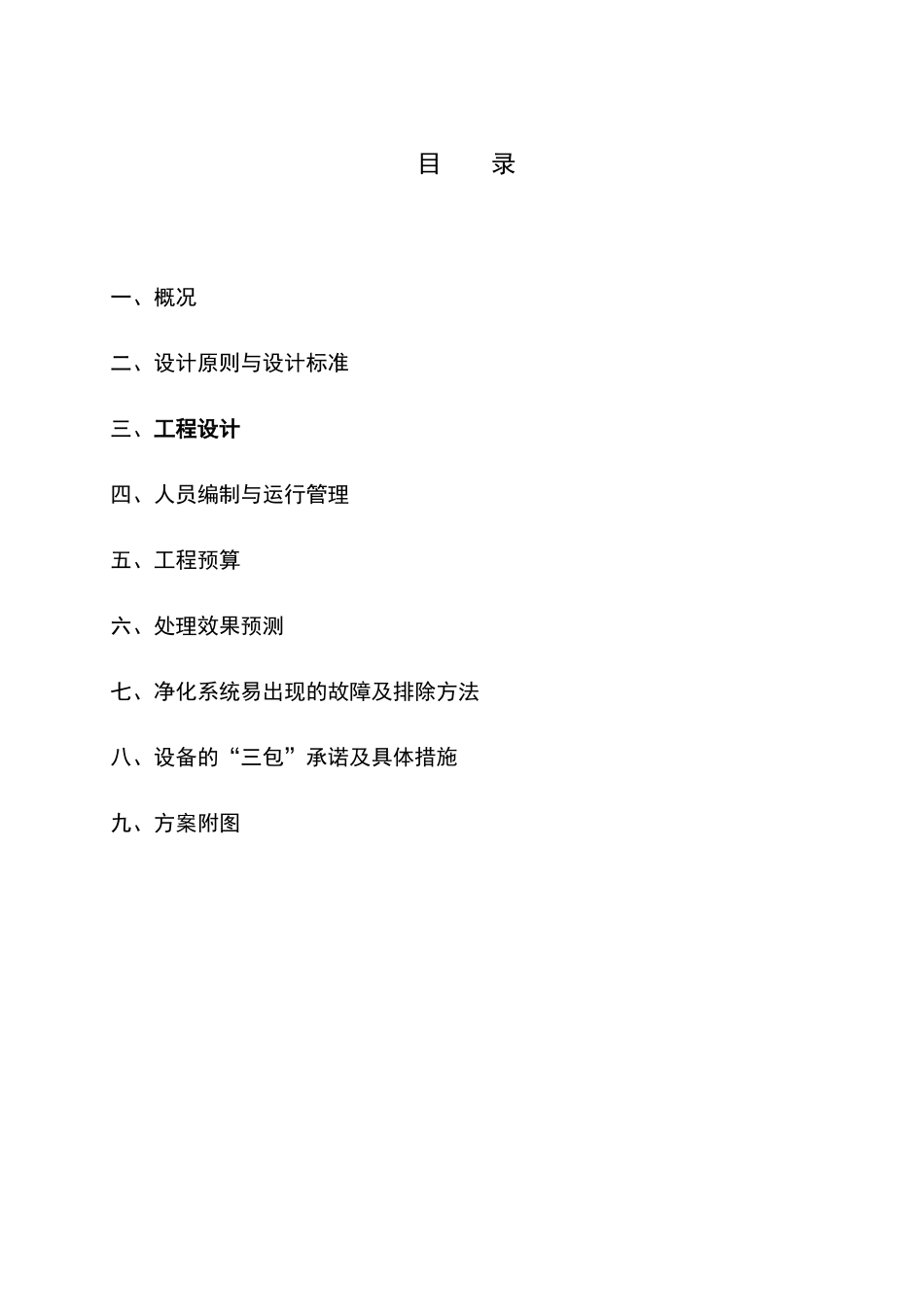

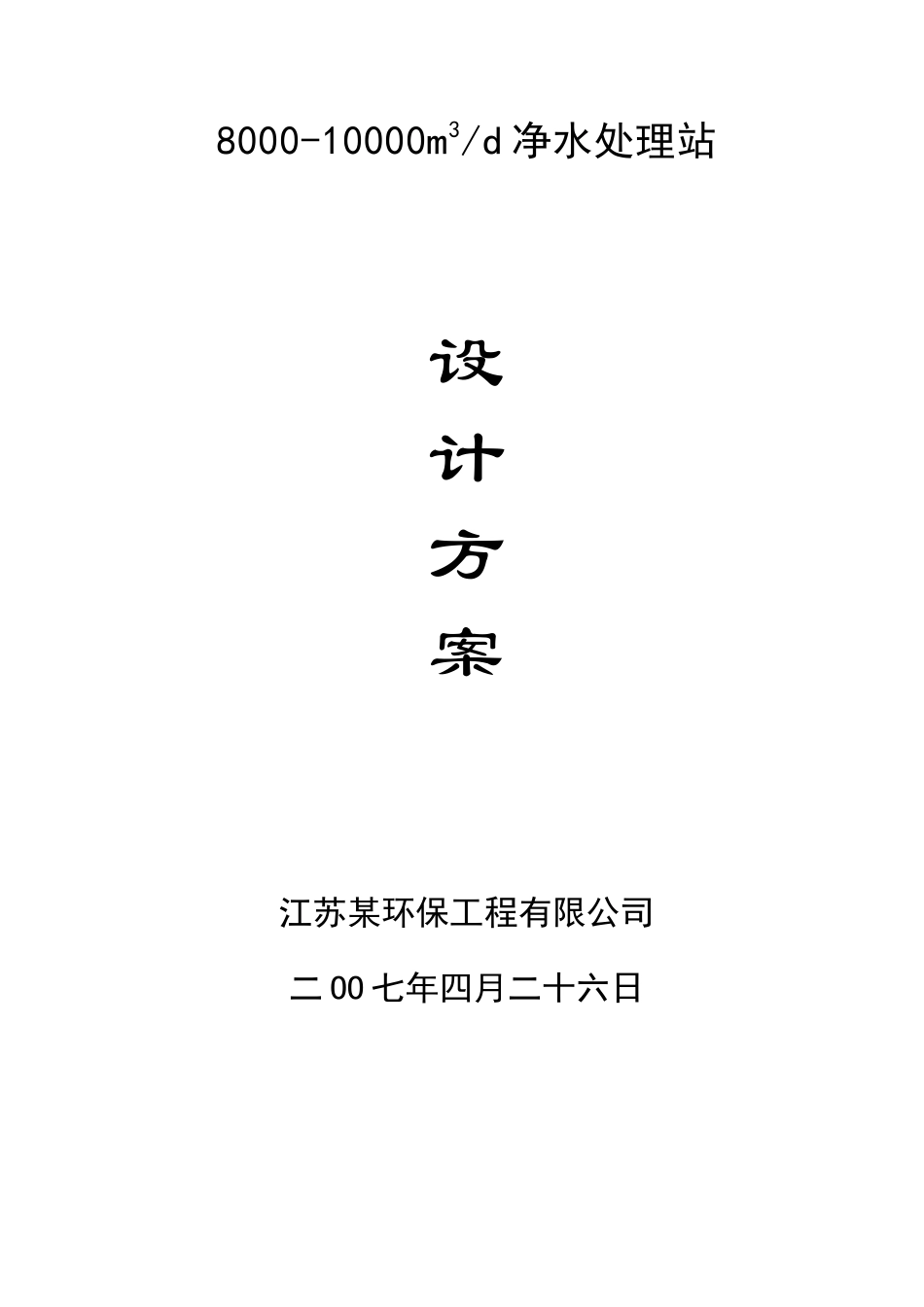

8000-10000m3/d净水处理站设计方案江苏某环保工程有限公司二OO七年四月二十六日目录一、概况二、设计原则与设计标准三、工程设计四、人员编制与运行管理五、工程预算六、处理效果预测七、净化系统易出现的故障及排除方法八、设备的“三包”承诺及具体措施九、方案附图一、概况1.1概述中国是一个水资源较为匮乏的国家，尤以淡水资源更为匮乏，根据贵单位提供的设计参数受业主委托，结合我们多年的水处理领域的经验，并充分利用本公司先进的水处理技术，拟定了一套完整循环水净化处理方案。该套方案设计过程中充分考虑到采用成熟高效工艺，合理布局，运行管理方便，投资节省。方案编制设计过程中，得到了建设单位的积极配合，在此表示衷心的感谢！方案的不足之处敬请各位专家和领导指正。1.2水质、水量及处理规模：1.2.1原水水质：由于没有原水资料，本设计浊度按≤3000mg/l考虑。1.2.2最大处理水量（处理规模）：8000-10000m3/d。二、设计原则与设计标准2.1设计原则2.1.1选择处理工艺成熟可靠、效果好，净水站能保证长期稳定运行。2.1.2节省投资、减少占地面积、降低运行费用、管理方便。2.1.3在设计中充分考虑二次污染的防治，合理解决反洗泥水的处置及噪声控制问题。2.2设计标准：2.2.1设计水量：Q=8000-10000m3/d2.2.2设计水质标准：进水水质：SS≤3000mg/l出水水质：SS≤3mg/l2.3设计依据：2.3.1《室外给水设计规范》GBJ13-862.3.2《生活饮用水卫生标准》GB5749-852.3.3《室外排水设计规范》GBJ14-862.4设计范围及供货范围：设计范围：净水站的取水泵房内的提升泵进水口及净水站的出水口。包括加药、管道、阀门。三、工程设计3.1方案选择：3.1.1原水的浊度、臭味去除的方法有：沉淀、深度过滤。浊度主要是由于水中的泥等杂质形成，粒径大于10-4mm的固体，比重大于1，适用于沉淀法。故此工艺中采用沉淀法。3.1.2沉淀效果的好坏与混凝剂的品种有非常重要的关系。混凝剂的品种有：硫酸铝、硫酸亚铁、三氯化铁、聚合氯化铝（碱式氯化铝），硫酸铝的处理低温低浊水时，絮凝体松散、不易沉淀，投加量大时，有剩余铝、硫酸根离子，影响出水水质；硫酸亚铁不适用于色度和含铁量较高的原水；三氯化铝配制成溶液时，温度较高，使管道或斜管变形且腐蚀性较大；聚合氯化铝（碱式氯化铝）对于低温低浊、高浊和微污染原水的处理效果均较好且有很好的脱色作用。因此在本工艺中建议采用的药剂为聚合氯化铝（碱式氯化铝）。3.1.3经过前级处理后,水中大部分杂质、胶体已被去除，但还必须对沉淀后的水进行过滤。过滤从型式来讲为压力式过滤、重力式过滤、无阀滤池。1）压力式过滤：进水、反洗均需动力提升，不能达到节能效果，设备有：机械过滤器等。2）重力式过滤器：进水、出水依靠重力进行，但反洗需采用反洗泵，因此也不是很经济，如KG-L型净水器，该净水器不需设高位水箱，沉淀区与过滤区是依据出水槽连通，这样过滤区必须有足够的保护层，以防止滤料在反洗时跑砂，另外由于该净水器为敞开式，这样由于阳光直射很容易形成藻类繁殖，导致出水水量减少、出水水质降低。3）无阀滤池：进水、出水、反洗均不需动力的设备，该设备的进水、出水依靠重力进行、反洗依靠虹吸原理进行，完全达到了节能、无需人工操作的程度。因此在本工艺中采用无阀过滤器。3.1.4我公司生产的全自动净水器集以上工艺于一体，即采用静态混合、斜管沉淀、过滤于一体。3.1.5排泥采用自动排泥，采用电动排泥阀，为了控制排泥槽中的污泥适宜的排除，本工艺采用时间控制排泥。3.1.6一体化净水系统1）一体化净水器是一种新型组合式净化水处理设备，该净水器适合进水浊度≤3000mg/l的水源的净化处理。2）原水在进入全自动净水装置时，首先进入装置底部的配水区，净水器的进水设计为一端进水，穿孔管布水的方式，确保净水设备布水均匀，每个微孔水流以一定的流速喷出，防止絮凝污泥的沉淀。3）在反应区通过剩余污泥的循环回流,原水中的细小矾花与污泥进行充分接触,发生絮凝反应，使水中的小矾花逐渐状大,形成大颗粒絮状体，为斜管沉降创造有利条件,同时提高污泥的浓缩倍率,提高污泥区污泥含量,减少系统的自耗水率,净水器通过前级水...
