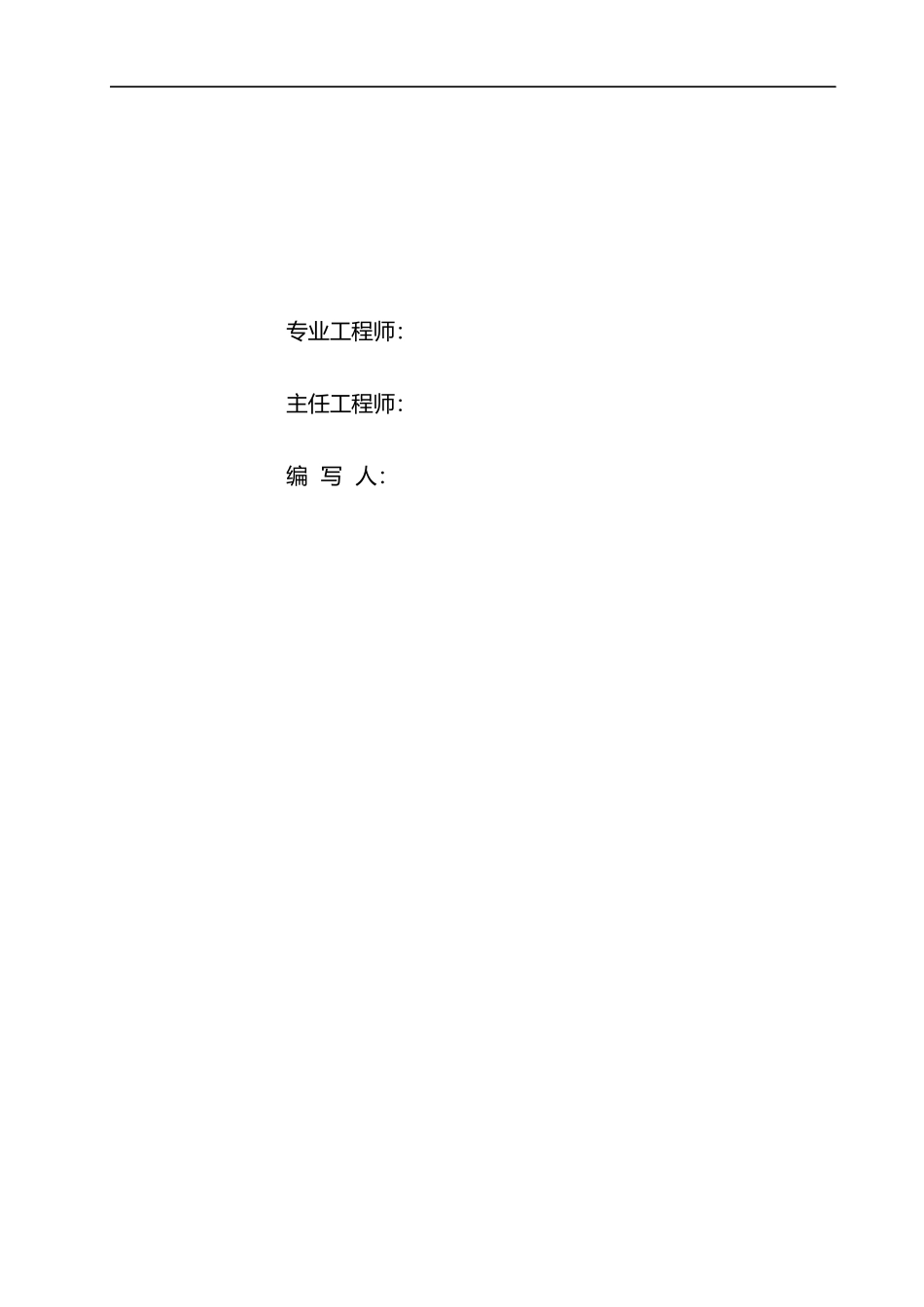

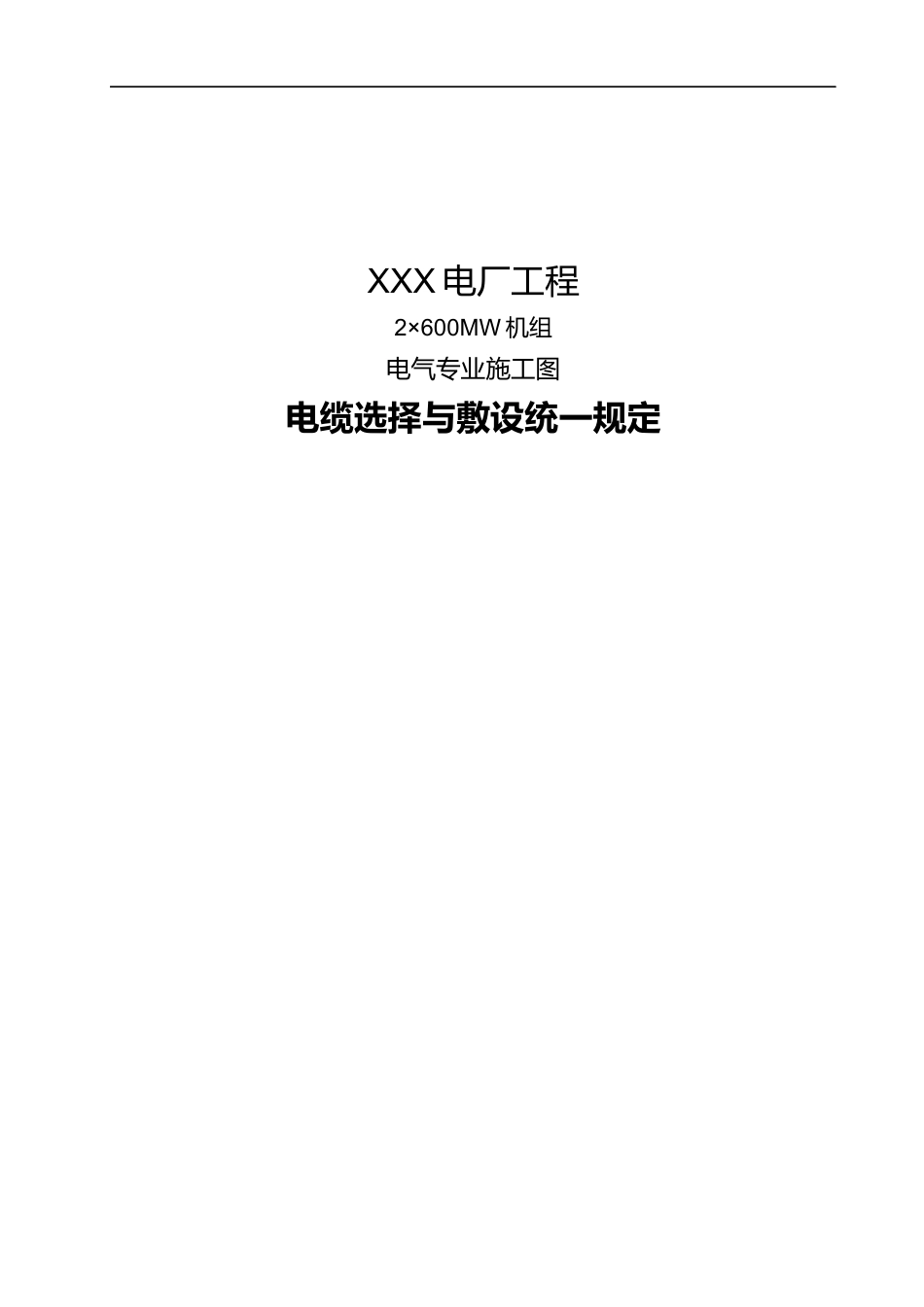

XXX电厂工程2×600MW机组电气专业施工图电缆选择与敷设统一规定专业工程师：主任工程师：编写人：电缆择与敷设统一规定目录1.总的要求2.电缆选择3.电缆敷设及制图要求4.支架、托架型式5.电缆编号6.对其他专业的要求7.图例符号附录A本工程选用电缆表附录B6kV交联聚乙烯绝缘三芯电缆载流量附录C在空气中敷设1kV聚氯乙烯绝缘电力电缆载流量附录D直埋敷设时1kV聚氯乙烯绝缘电力电缆载流量附录EYC通用橡套软电缆在空气中敷设时的载流量附录F动力电缆配管附录G控制电缆配管附录H托架规范及放置电缆根数附录I电缆编号附录J图例符号电缆择与敷设统一规定1.总的要求电缆选择与敷设设计应遵照以下规定：1.1《电力工程电缆设计规范》GB50217-94；1.2《导体和电器选择设计技术规定》SDGJ14-86第三章部分；1.3本院“发电厂、变电所电缆防火阻燃和火灾报警的设计技术统一规定”等。2.电缆选择2.1电缆选型见附录A。2.2除灰、除尘、输煤、燃油及其它易燃易爆场所的动力电缆和控制电缆采用C级阻燃电缆；其它辅助车间采用普通电缆；动力电缆一般选用多芯铜导体电缆；2.3重要的消防系统、火灾报警系统、不停电电源、直流跳闸回路和事故保安电源等使用的动力电缆和控制电缆采用耐火铜导体电缆。2.46kV动力电缆选用交联聚乙烯绝缘电缆。6kV动力电缆的绝缘水平应为133%额定电压。2.5电缆载流量：2.5.16kV电力电缆见附录B;2.5.2380/220V电力电缆见附录C、附录D;2.5.3阻燃电缆载流量可参照上述同型号电缆载流量选用。2.6修正系数在选择电缆时应对上述载流量乘以下表的修正系数K.表2.6-1修正系数K电压等级电缆敷设层数托盘梯架支架6kV单层0.70.80.8380/220V三层0.50.550.8二层0.550.650.83.电缆敷设及制图要求3.1排列顺序，由上至下排列如下：6kV↓380V↓220V↓直流↓控制↓1电缆择与敷设统一规定通讯3.2允许弯曲半径如下：聚乙烯电缆：10倍电缆外径。交联聚乙烯电缆：15倍电缆外径。3.3电缆配管：见附录F、附录G。电缆保护管在地下及室外部分采用镀锌水煤气管，室内地上部分及在现浇层中的保护管可用普通水煤气管。3.3直埋深度：屋外电缆直埋深度见《施工设计技术组织措施》。3.4电缆长度测量：垂直部分和水平部分都按电缆通道中心线(中心高度)计量长度，再加上GB50217-94,P63附表E.0.1中的附加长度后乘以1.1系数四舍五入按米取整。3.5防火要求，按第1.3条规定执行，并进一步明确如下：3.5.1动、控电缆应尽量分开敷设；分不开时应作隔离处理；在同一通道上下层布置时也应采取隔离措施。3.5.2应将消防水系统、事故照明及直流电源等重要的回路的电缆尽量布置在两个独立的通道内。3.5.3主通道与分支通道之间，两台机组之间，厂区进入建筑物处应设防火墙。3.5.4所有的盘（柜）电缆竖井等电缆孔洞都应进行封堵。3.5.5易发生火灾处（如：制粉系统、汽机机头、油系统等附近）的电缆托架应加盖板或采用防辐射热隔板，两端适当处应作隔离。3.6制图要求：3.6.1直埋电缆应尽量减少穿越基础；在穿墙、穿基础时应要求土建留孔或埋管，并在电气图中注明。3.6.2由架空托架引下电缆的敷设方式必须在图纸中交代表示清楚，如穿管或电缆槽盒引下。3.6.3平面布置图中应画出有关专业的大孔洞和管道及设备。3.6.4电缆架构平断面图中应注明土建预埋件及位置。3.6.5配电箱的位置应注意和有关专业配合，并注意会签。4.支架、托架型式4.1支架以及使用范围4.1.1采用镀锌角钢，用于不宜采用托架处。4.1.2支架规范及放置电缆根数见下表。支架材料规范及放置电缆根数支架臂长(mm)200300400500支架材料支架30×4∠30×4∠40×4∠40×4∠立柱40×4∠40×4∠50×4∠50×4∠2电缆择与敷设统一规定一般放置根数(每层电力2~44~86~106~12支架放一层电缆)控制5~69~1012~1313~16立柱间距水平800垂直10004.1.3支架层间距离见下表。表4.1-1支架层间距离(mm)电缆构筑物至顶动力层间控制层间至底隧道、夹层300200120100电缆沟150150100504.2托架以及使用范围4.2.1除不宜使用托架之处外，全厂一般均选用托架。4.2.2托架规范以及放置电缆数量见附录H。托架立柱一律采用槽钢，不用工字钢。4.2.3直线段长度超过30m时应设伸缩缝，并重复接地。5.电缆编号5.1电...
