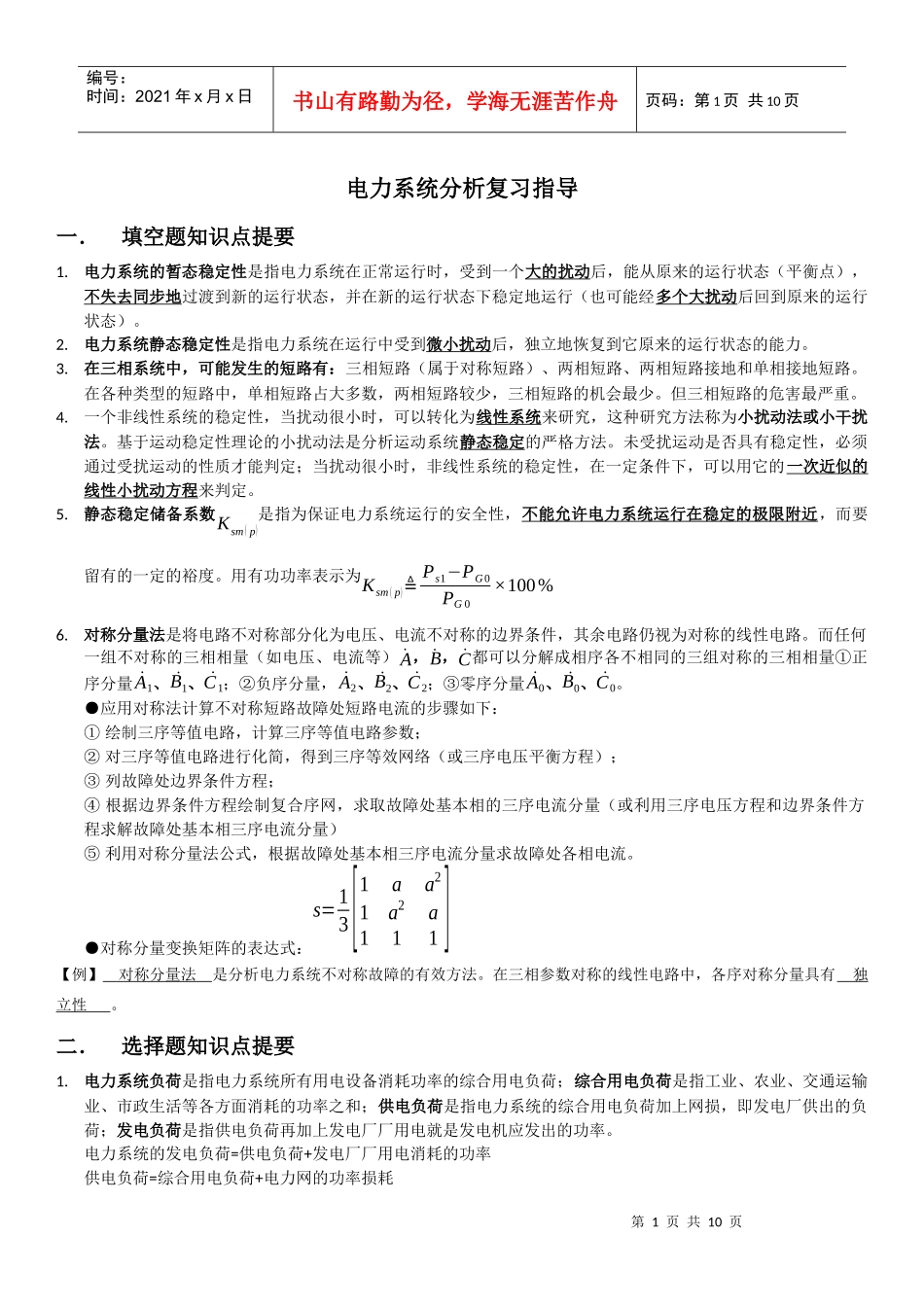

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电力系统分析复习指导一．填空题知识点提要1.电力系统的暂态稳定性是指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步地过渡到新的运行状态，并在新的运行状态下稳定地运行（也可能经多个大扰动后回到原来的运行状态）。2.电力系统静态稳定性是指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力。3.在三相系统中，可能发生的短路有：三相短路（属于对称短路）、两相短路、两相短路接地和单相接地短路。在各种类型的短路中，单相短路占大多数，两相短路较少，三相短路的机会最少。但三相短路的危害最严重。4.一个非线性系统的稳定性，当扰动很小时，可以转化为线性系统来研究，这种研究方法称为小扰动法或小干扰法。基于运动稳定性理论的小扰动法是分析运动系统静态稳定的严格方法。未受扰运动是否具有稳定性，必须通过受扰运动的性质才能判定；当扰动很小时，非线性系统的稳定性，在一定条件下，可以用它的一次近似的线性小扰动方程来判定。5.静态稳定储备系数Ksm(p)是指为保证电力系统运行的安全性，不能允许电力系统运行在稳定的极限附近，而要留有的一定的裕度。用有功功率表示为Ksm(p)≜Ps1−PG0PG0×100%6.对称分量法是将电路不对称部分化为电压、电流不对称的边界条件，其余电路仍视为对称的线性电路。而任何一组不对称的三相相量（如电压、电流等）˙A，˙B，˙C都可以分解成相序各不相同的三组对称的三相相量①正序分量˙A1、˙B1、˙C1；②负序分量，˙A2、˙B2、˙C2；③零序分量˙A0、˙B0、˙C0。●应用对称法计算不对称短路故障处短路电流的步骤如下：①绘制三序等值电路，计算三序等值电路参数；②对三序等值电路进行化简，得到三序等效网络（或三序电压平衡方程）；③列故障处边界条件方程；④根据边界条件方程绘制复合序网，求取故障处基本相的三序电流分量（或利用三序电压方程和边界条件方程求解故障处基本相三序电流分量）⑤利用对称分量法公式，根据故障处基本相三序电流分量求故障处各相电流。●对称分量变换矩阵的表达式：s=13[1aa21a2a111]【例】对称分量法是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有独立性。二．选择题知识点提要1.电力系统负荷是指电力系统所有用电设备消耗功率的综合用电负荷；综合用电负荷是指工业、农业、交通运输业、市政生活等各方面消耗的功率之和；供电负荷是指电力系统的综合用电负荷加上网损，即发电厂供出的负荷；发电负荷是指供电负荷再加上发电厂厂用电就是发电机应发出的功率。电力系统的发电负荷=供电负荷+发电厂厂用电消耗的功率供电负荷=综合用电负荷+电力网的功率损耗第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页综合用电负荷=所有电力用户的用电设备所消耗的电功率总和2.变压器各参数间的关系①变压器正序、负序和零序等值电路具有相同的形状②变压器正序、负序和零序的等值电阻相等③变压器正序、负序和零序的等值漏抗相等④变压器正序、零序的励磁电抗相等⑤三相三柱式变压器，三相零序磁通大小相等、相位相同3.架空输电线路各参数间的关系三相输电线路的正、负序阻抗及等值电路完全相同4.无功功率减小，电压减小；有功功率减小，频率减小。调整发电机组输出的有功功率用来调整电力系统运行的频率。5.分裂导线每相的自几何均距比单导线线路每相的自几何均距大，所以分裂导线线路的等值电感较小。6.简单短路时的附加电抗X∆(n)和比例系数m(n)短路类型f(n)X∆(n)m(n)三相短路f(3)01两相短路接地f(1,1)Xff(2)Xff(0)Xff(2)+Xff(0)❑√3❑√1−Xff(2)Xff(0)(Xff(2)+Xff(0))2两相短路f(2)Xff(2)❑√3单相短路f(1)Xff(2)+Xff(0)3三．简答题1.无功电源有哪些？答：电力系统的无功电源有发电机、同步调相机、静电电容器、静止无功补偿器、静止无功发生器等。2.什么是无功功率负荷？无功功率损耗有哪些？答：无功功率负荷：用于电场和磁场之间连续交换电能的电力负荷中不做功部...
