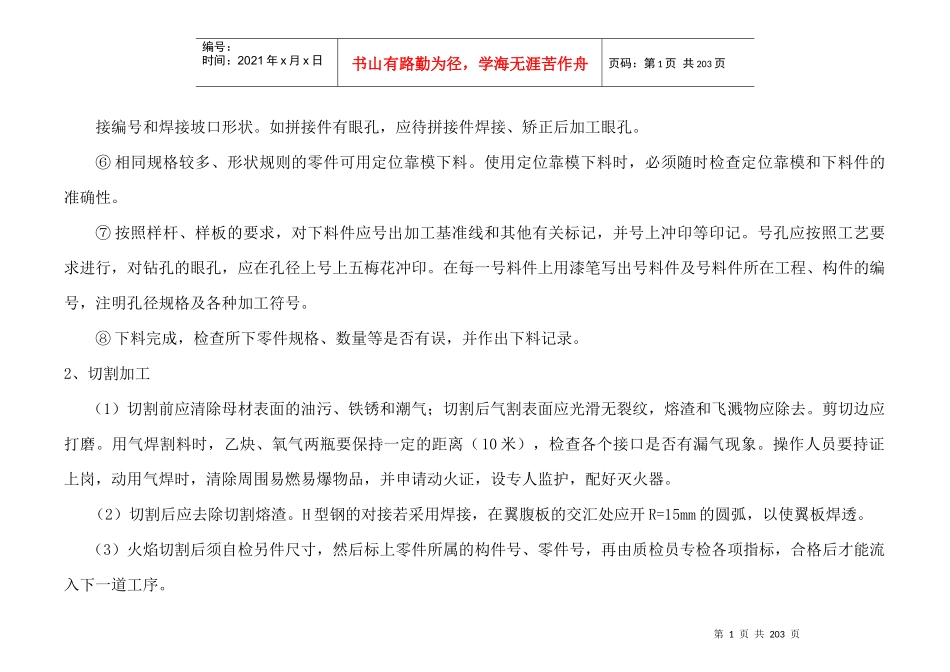

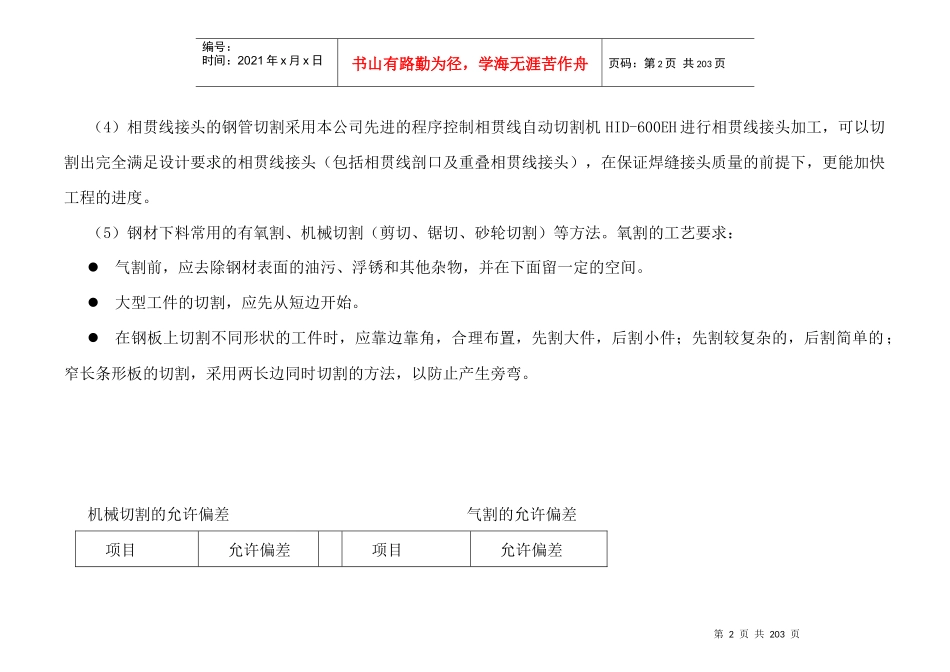

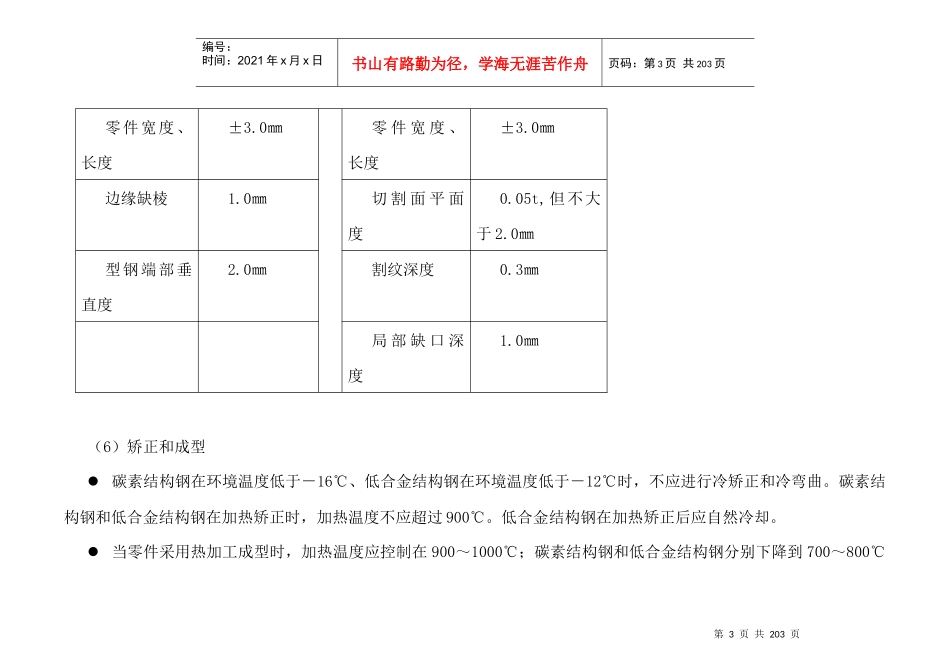

第1页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共203页接编号和焊接坡口形状。如拼接件有眼孔，应待拼接件焊接、矫正后加工眼孔。⑥相同规格较多、形状规则的零件可用定位靠模下料。使用定位靠模下料时，必须随时检查定位靠模和下料件的准确性。⑦按照样杆、样板的要求，对下料件应号出加工基准线和其他有关标记，并号上冲印等印记。号孔应按照工艺要求进行，对钻孔的眼孔，应在孔径上号上五梅花冲印。在每一号料件上用漆笔写出号料件及号料件所在工程、构件的编号，注明孔径规格及各种加工符号。⑧下料完成，检查所下零件规格、数量等是否有误，并作出下料记录。2、切割加工（1）切割前应清除母材表面的油污、铁锈和潮气；切割后气割表面应光滑无裂纹，熔渣和飞溅物应除去。剪切边应打磨。用气焊割料时，乙炔、氧气两瓶要保持一定的距离（10米），检查各个接口是否有漏气现象。操作人员要持证上岗，动用气焊时，清除周围易燃易爆物品，并申请动火证，设专人监护，配好灭火器。（2）切割后应去除切割熔渣。H型钢的对接若采用焊接，在翼腹板的交汇处应开R=15mm的圆弧，以使翼板焊透。（3）火焰切割后须自检另件尺寸，然后标上零件所属的构件号、零件号，再由质检员专检各项指标，合格后才能流入下一道工序。第2页共203页第1页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共203页（4）相贯线接头的钢管切割采用本公司先进的程序控制相贯线自动切割机HID-600EH进行相贯线接头加工，可以切割出完全满足设计要求的相贯线接头（包括相贯线剖口及重叠相贯线接头），在保证焊缝接头质量的前提下，更能加快工程的进度。（5）钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。氧割的工艺要求：气割前，应去除钢材表面的油污、浮锈和其他杂物，并在下面留一定的空间。大型工件的切割，应先从短边开始。在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯。机械切割的允许偏差气割的允许偏差项目允许偏差项目允许偏差第3页共203页第2页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共203页零件宽度、长度±3.0㎜零件宽度、长度±3.0㎜边缘缺棱1.0㎜切割面平面度0.05t,但不大于2.0㎜型钢端部垂直度2.0㎜割纹深度0.3㎜局部缺口深度1.0㎜（6）矫正和成型碳素结构钢在环境温度低于－16℃、低合金结构钢在环境温度低于－12℃时，不应进行冷矫正和冷弯曲。碳素结构钢和低合金结构钢在加热矫正时，加热温度不应超过900℃。低合金结构钢在加热矫正后应自然冷却。当零件采用热加工成型时，加热温度应控制在900～1000℃；碳素结构钢和低合金结构钢分别下降到700～800℃第4页共203页第3页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共203页之前，应结束加工。矫正后的钢材表面，不应有明显的凹面或损伤、划痕深度不得大于0.5㎜，且不应大于该钢材厚度负允许偏差的1/2。（7）边缘加工和端部加工气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2.0㎜。焊接坡口加工宜采用自动切割、半自动切割、坡口机、刨边等方法进行。边缘加工一般采用刨、铣等方式加工。边缘加工应注意加工面的垂直度和表面粗糙度。机械切割的允许偏差项目允许偏差零件宽度、长度±3.0㎜加工边直线度L/3000,但不大于2.0㎜第5页共203页第4页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共203页相邻两边夹角±6′加工面垂直度0.025t,但不大于0.5㎜加工面粗糙度50（8）制孔制孔通常采用钻孔和冲孔方法：钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格的钢板、型钢的孔加工；冲孔一般只用于较薄钢板和非圆孔加工。而且要求孔径一般不小于钢材的厚度。当螺栓孔的偏差超过允许值时，允许先采用与钢材材质相配备的焊条进行补焊孔洞后，重新制孔，但严禁采用钢块填塞方法处理。（9）摩擦面加工当采用高...
