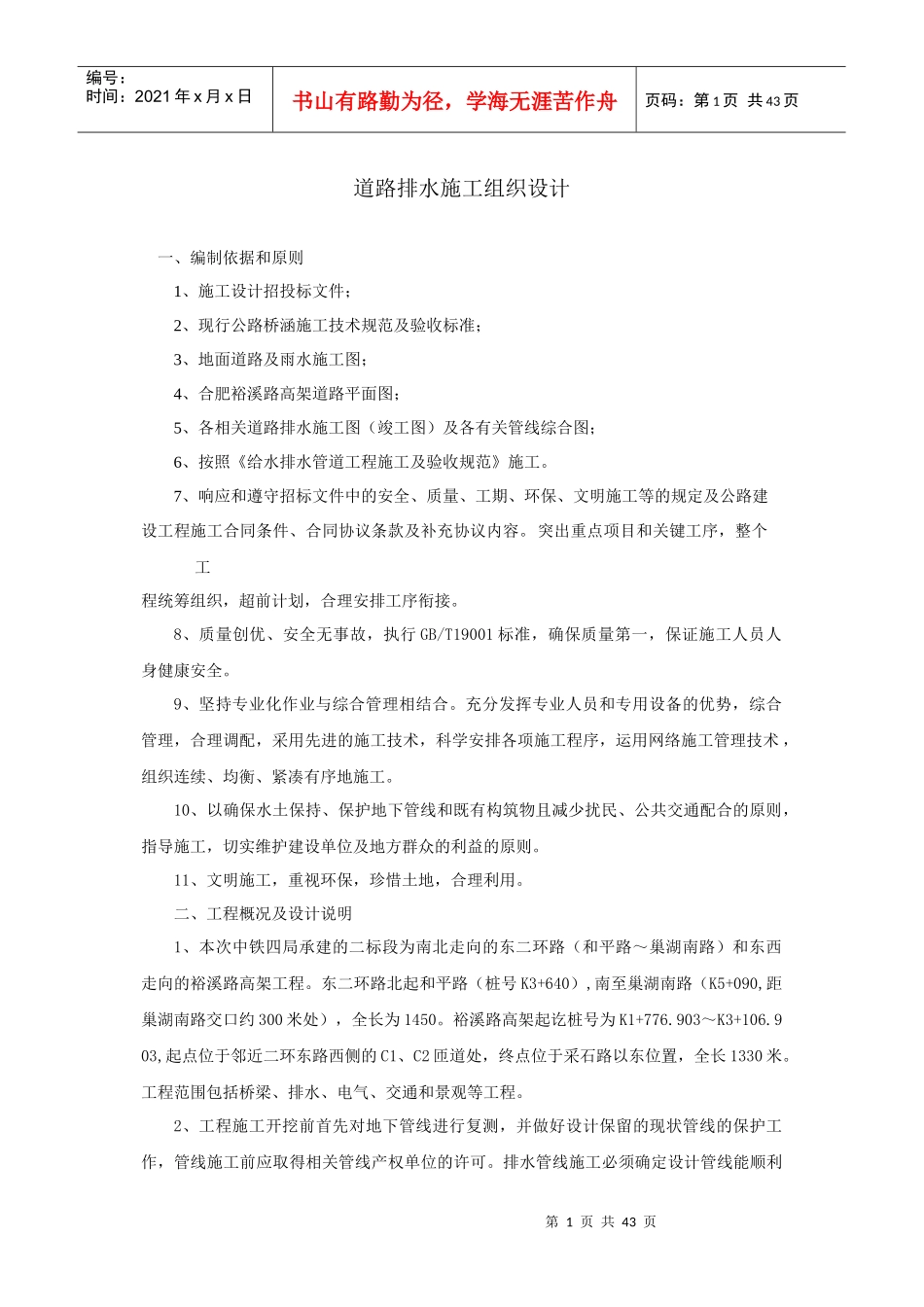

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页道路排水施工组织设计一、编制依据和原则1、施工设计招投标文件；2、现行公路桥涵施工技术规范及验收标准；3、地面道路及雨水施工图；4、合肥裕溪路高架道路平面图；5、各相关道路排水施工图（竣工图）及各有关管线综合图；6、按照《给水排水管道工程施工及验收规范》施工。7、响应和遵守招标文件中的安全、质量、工期、环保、文明施工等的规定及公路建设工程施工合同条件、合同协议条款及补充协议内容。突出重点项目和关键工序，整个工程统筹组织，超前计划，合理安排工序衔接。8、质量创优、安全无事故，执行GB/T19001标准，确保质量第一，保证施工人员人身健康安全。9、坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学安排各项施工程序，运用网络施工管理技术，组织连续、均衡、紧凑有序地施工。10、以确保水土保持、保护地下管线和既有构筑物且减少扰民、公共交通配合的原则，指导施工，切实维护建设单位及地方群众的利益的原则。11、文明施工，重视环保，珍惜土地，合理利用。二、工程概况及设计说明1、本次中铁四局承建的二标段为南北走向的东二环路（和平路～巢湖南路）和东西走向的裕溪路高架工程。东二环路北起和平路（桩号K3+640）,南至巢湖南路（K5+090,距巢湖南路交口约300米处），全长为1450。裕溪路高架起讫桩号为K1+776.903～K3+106.903,起点位于邻近二环东路西侧的C1、C2匝道处，终点位于采石路以东位置，全长1330米。工程范围包括桥梁、排水、电气、交通和景观等工程。2、工程施工开挖前首先对地下管线进行复测，并做好设计保留的现状管线的保护工作，管线施工前应取得相关管线产权单位的许可。排水管线施工必须确定设计管线能顺利第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页接入现状管线或现状管线能顺利接入设计管线后，方可施工。3、排水体制为雨污分流，严格按分流制把新发现的现状管线及时接入相应的系统，使整个系统能正常运行，对于施工时发现的合流管道，设置截流井将旱季污水截入污水管道。4、在裕溪路高架工程K2+505～K2+891.268段设置了钢筋混凝土箱涵，具体见相应施工设计图。5、高架桥面雨水由桥面排水系统收集，经落雨管就近接入地面雨水系统（雨水口或检查井），承接桥面雨水的雨水口或检查井以DN400管道，i=0.01坡向干管检查井，承接桥面雨水的检查井采用φ700的圆形检查井，一般井深1.2米。三、施工现场准备1、混凝土采用商品砼，由商品砼搅拌站集中拌制，沿线供水经过自来水公司同意，连接支管。2、由项目领导班子对施工单位进行资格会审，确定道路排水施工作业协作队伍，由对其进行技术交底和安全教育。3、结合施工工程量合理安排、调剂施工机械和劳力。四、施工技术准备工作1、组织有关人员进行图纸会审、技术交底，组织了解施工工艺、程序，沿线勘察，了解现场情况。2、根据设计院提供的水准点和导线点，加密水准点（采用四等水准测量），布设导线控制点。结合实际情况复测原地面横、纵断面，与设计文件相比较，并核实工程数量。3、结合工程施工特点，编写技术管理办法和实施细则；备齐参考图、标准图、施工规范、验收标准、施工手册等必要的参考资料；施工人员岗前技术培训。4、技术准备工作做到：“准备项目齐全，执行标准正确，内容完善齐备，超前计划布局，及时指导交底，重在检查落实”。五、施工部署1、施工组织结构体系框架图第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2、职责划分（1）项目经理职责贯彻执行国家各项法律、法规和公司颁发的各项规章制度、管理办法，履行项目承包合同中规定的各项条款，对施工项目的工期、质量、成本、效益、管理费上缴、安全生产、文明施工负全责。项目经理全面负责本工程项目的组织、实施、协调、管理和监控，负责工程项目的各种资源配置，组织编制本项目的施工组织设计，项目管理实施规划。根据公司施工生产计划，组织编制(月)...
