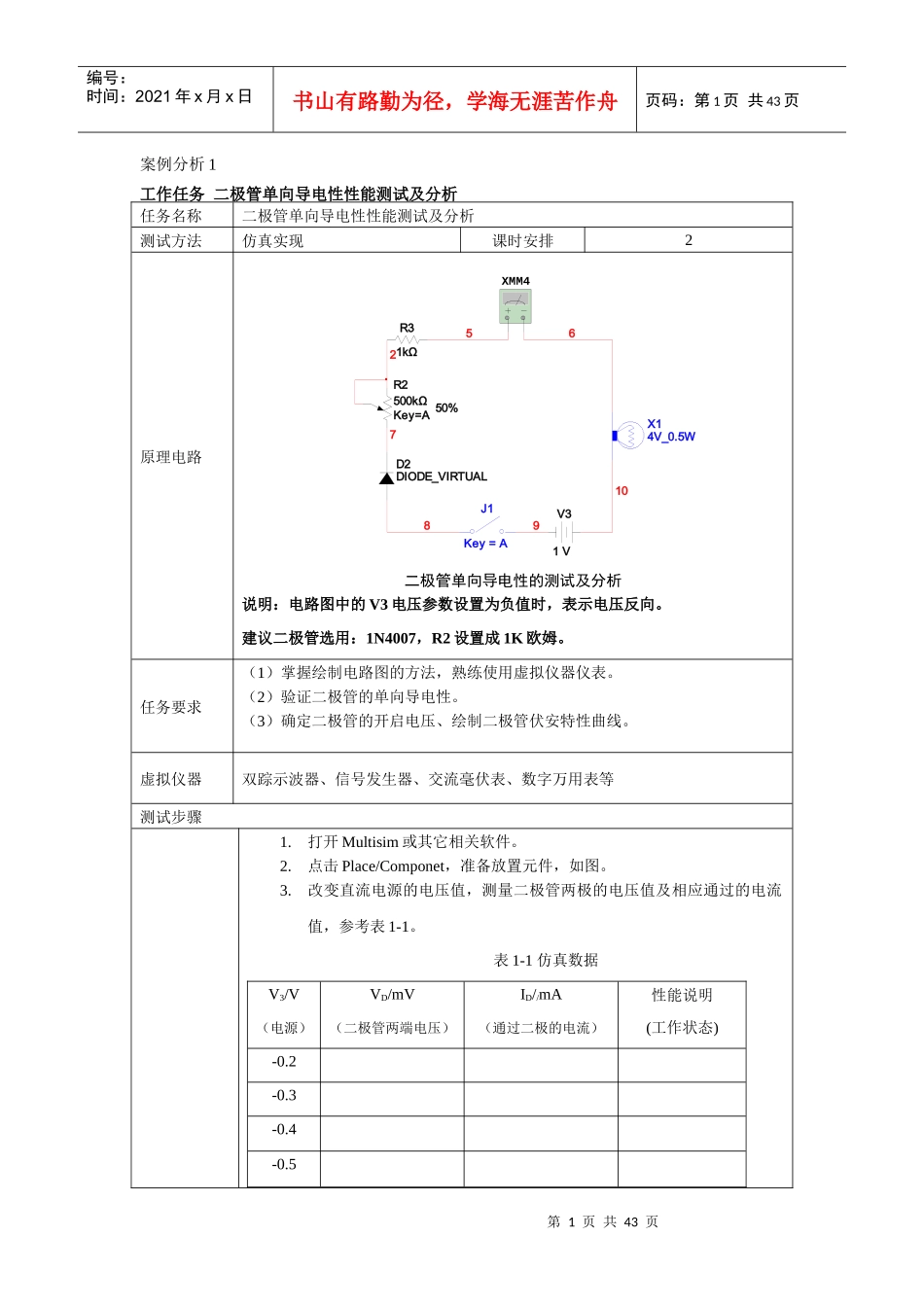

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页案例分析1工作任务二极管单向导电性性能测试及分析任务名称二极管单向导电性性能测试及分析测试方法仿真实现课时安排2原理电路二极管单向导电性的测试及分析说明：电路图中的V3电压参数设置为负值时，表示电压反向。建议二极管选用：1N4007，R2设置成1K欧姆。任务要求（1）掌握绘制电路图的方法，熟练使用虚拟仪器仪表。（2）验证二极管的单向导电性。（3）确定二极管的开启电压、绘制二极管伏安特性曲线。虚拟仪器双踪示波器、信号发生器、交流毫伏表、数字万用表等测试步骤1.打开Multisim或其它相关软件。2.点击Place/Componet，准备放置元件，如图。3.改变直流电源的电压值，测量二极管两极的电压值及相应通过的电流值，参考表1-1。表1-1仿真数据V3/V（电源）VD/mV（二极管两端电压）ID//mA（通过二极的电流）性能说明(工作状态)-0.2-0.3-0.4-0.5D2DIODE_VIRTUALV31VJ1Key=AR2500kΩKey=A50%R31kΩX14V_0.5WXMM456789102第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页-0.7-0.9-1-2-5-100.5122.535104.根据表中数据绘制二极管的“伏安特性”曲线。伏安特性曲线：（u为横轴，i为纵轴）曲线图：分析思考(1)电阻R2、R3的作用是什么？(2)二极管开启电压为多少？根据实验数据分析二极管的单向导电性？(3)分析伏安特性曲线，是否可得出如下结论，并说明理由。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页结论：**Expressionisfaulty**二极管直流电流越大，其交流管压降越小，随着静态电流增大，二极管的动态电阻减小；**Expressionisfaulty**二极管导通后，虽然直流输入电压变化较大，但负载电阻的交流压降变化不大，均接近交流输入电压，即二极管的动态电阻很小。请说明理由？(4)拓展：请构建一个二极管半波整流电路，完成仿真电路，并使用双踪示波器观察输入、输出波形，画出示意图。总结与体会完成日期完成人第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页案例分析2工作任务三极管性能测试及分析任务名称三极管性能测试及分析测试方法仿真实现课时安排2原理电路Q12N2221VCC12VR14kΩR2200kΩ10XMM1XMM2VCC324三极管性能测试及分析任务要求（1）掌握正确绘制电路图的方法，完成三极管静态工作电路。（2）正确使用万用表测试三极管b极、c极的电流值。（3）确定三极管b极、c极电流的放大关系。虚拟仪器双踪示波器、数字万用表等测试步骤1.打开Multisim或其它相关软件。2.根据图完成三极管静态工作电路。3.仿真运行，用万用表测试b、c极流过的电流，并在表1-2中进行记录。表1-2静态工作数据记录IB/mAIC/mAIE/mA¯β静态电流关系拓展思考请参考图构造三极管动态工作电路，测试、记录Ib、Ic的数值，并估算其动态电流关系。（1）画出仿真电路图：第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页（2）仿真运行，用万用表测试b、c极流过的电流，并在表1-3中进行记录。表1-3动态工作数据记录Ib/mAIc/mAIe/mAβ动态电流关系（3）结合静态工作电路测试结果，请列出三极管三个电极之间的电流关系：总结与体会第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页完成日期完成人案例分析3工作任务基本放大电路性能测试及分析任务名称基本放大电路性能测试及分析测试方法仿真实现课时安排2原理电路V110mVpk1kHz0¡ãV212VR11kΩR25.1k¦¸R31.5k¦¸R41kΩR51.5k¦¸C110uFC210uFC347uFR6200k¦¸Key=A45%Q12N222112456730图2-1三极管性能测试及分析任务要求（1）掌握基本放大器静态工作点的仿真方法及其对放大器性能的影响。（2）学习放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法，了解基本共射极电路特性。虚拟仪器双踪示波器、信号发生器、交流毫伏表、数字万用表等测试步骤1.打开Multisim或其它相关软件。2.根据图2-1完成三极管...
