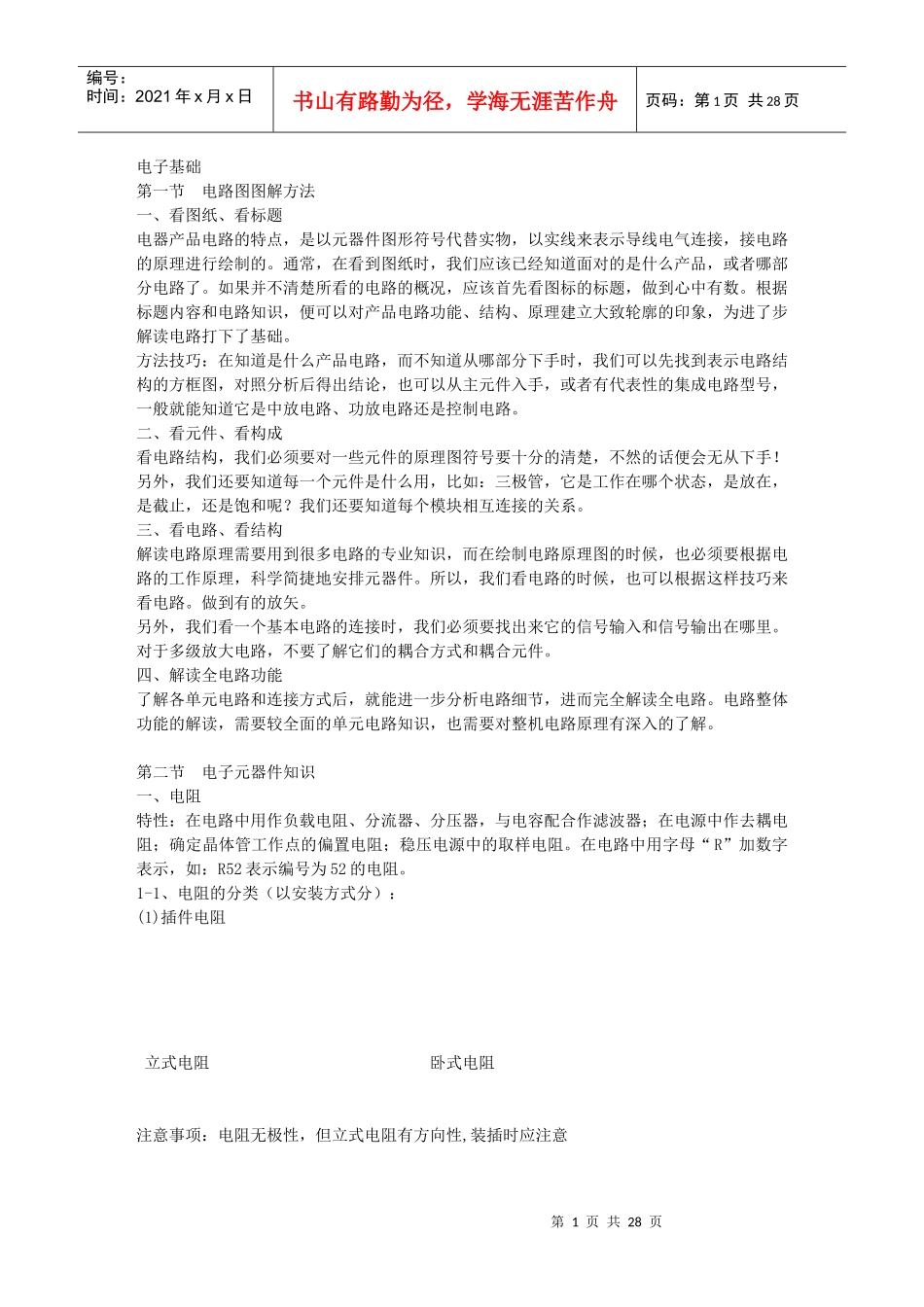

电子基础知识与大家共享_第1页
1/28

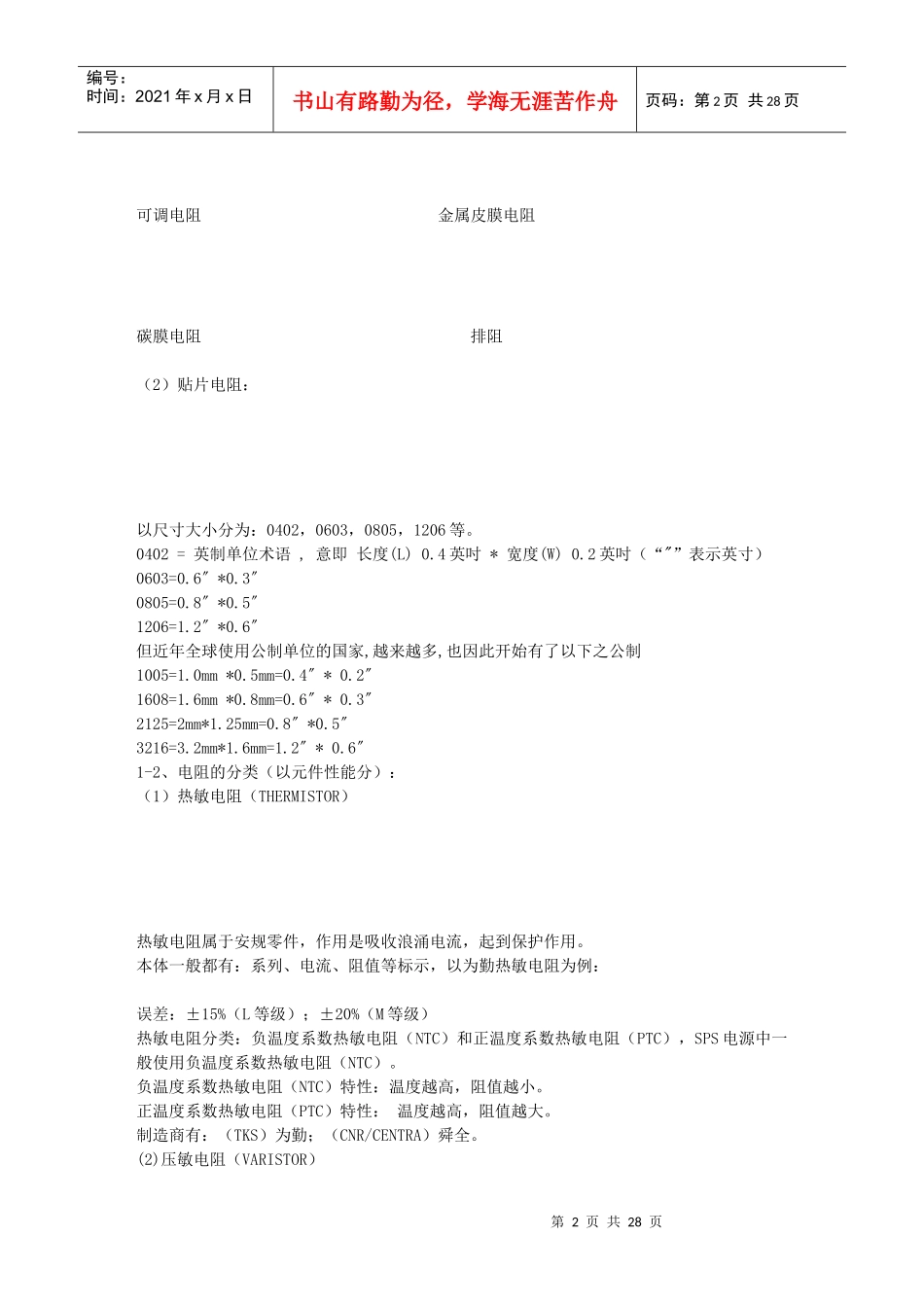

电子基础知识与大家共享_第2页
2/28

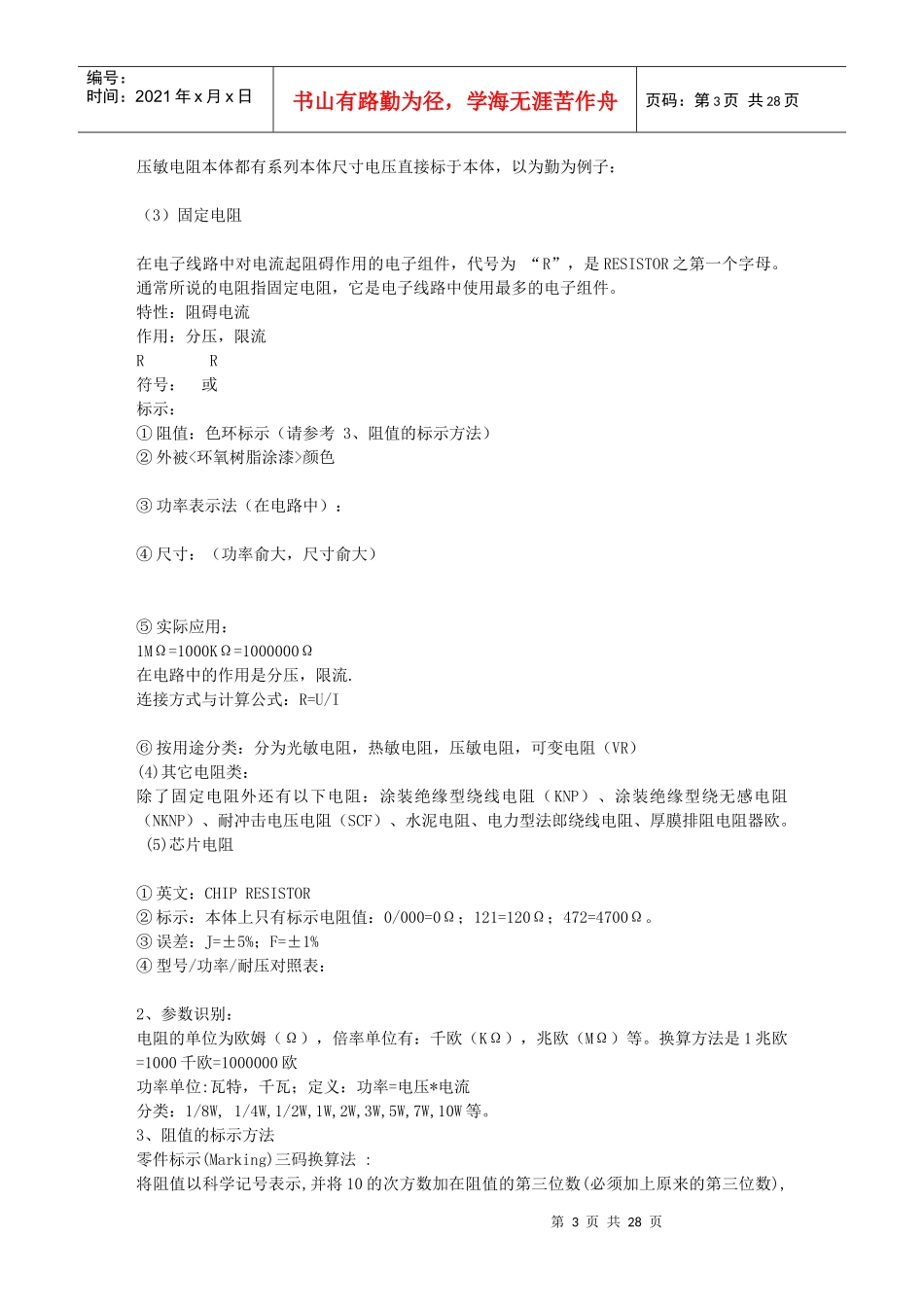

电子基础知识与大家共享_第3页
3/28
第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页电子基础第一节电路图图解方法一、看图纸、看标题电器产品电路的特点,是以元器件图形符号代替实物,以实线来表示导线电气连接,接电路的原理进行绘制的。通常,在看到图纸时,我们应该已经知道面对的是什么产品,或者哪部分电路了。如果并不清楚所看的电路的概况,应该首先看图标的标题,做到心中有数。根据标题内容和电路知识,便可以对产品电路功能、结构、原理建立大致轮廓的印象,为进了步解读电路打下了基础。方法技巧:在知道是什么产品电路,而不知道从哪部分下手时,我们可以先找到表示电路结构的方框图,对照分析后得出结论,也可以从主元件入手,或者有代表性的集成电路型号,一般就能知道它是中放电路、功放电路还是控制电路。二、看元件、看构成看电路结构,我们必须要对一些元件的原理图符号要十分的清楚,不然的话便会无从下手!另外,我们还要知道每一个元件是什么用,比如:三极管,它是工作在哪个状态,是放在,是截止,还是饱和呢?我们还要知道每个模块相互连接的关系。三、看电路、看结构解读电路原理需要用到很多电路的专业知识,而在绘制电路原理图的时候,也必须要根据电路的工作原理,科学简捷地安排元器件。所以,我们看电路的时候,也可以根据这样技巧来看电路。做到有的放矢。另外,我们看一个基本电路的连接时,我们必须要找出来它的信号输入和信号输出在哪里。对于多级放大电路,不要了解它们的耦合方式和耦合元件。四、解读全电路功能了解各单元电路和连接方式后,就能进一步分析电路细节,进而完全解读全电路。电路整体功能的解读,需要较全面的单元电路知识,也需要对整机电路原理有深入的了解。第二节电子元器件知识一、电阻特性:在电路中用作负载电阻、分流器、分压器,与电容配合作滤波器;在电源中作去耦电阻;确定晶体管工作点的偏置电阻;稳压电源中的取样电阻。在电路中用字母“R”加数字表示,如:R52表示编号为52的电阻。1-1、电阻的分类(以安装方式分):(1)插件电阻立式电阻卧式电阻注意事项:电阻无极性,但立式电阻有方向性,装插时应注意第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页可调电阻金属皮膜电阻碳膜电阻排阻(2)贴片电阻:以尺寸大小分为:0402,0603,0805,1206等。0402=英制单位术语,意即长度(L)0.4英吋*宽度(W)0.2英吋(“"”表示英寸)0603=0.6〞*0.3〞0805=0.8〞*0.5〞1206=1.2〞*0.6〞但近年全球使用公制单位的国家,越来越多,也因此开始有了以下之公制1005=1.0mm*0.5mm=0.4〞*0.2〞1608=1.6mm*0.8mm=0.6〞*0.3〞2125=2mm*1.25mm=0.8〞*0.5〞3216=3.2mm*1.6mm=1.2〞*0.6〞1-2、电阻的分类(以元件性能分):(1)热敏电阻(THERMISTOR)热敏电阻属于安规零件,作用是吸收浪涌电流,起到保护作用。本体一般都有:系列、电流、阻值等标示,以为勤热敏电阻为例:误差:±15%(L等级);±20%(M等级)热敏电阻分类:负温度系数热敏电阻(NTC)和正温度系数热敏电阻(PTC),SPS电源中一般使用负温度系数热敏电阻(NTC)。负温度系数热敏电阻(NTC)特性:温度越高,阻值越小。正温度系数热敏电阻(PTC)特性:温度越高,阻值越大。制造商有:(TKS)为勤;(CNR/CENTRA)舜全。(2)压敏电阻(VARISTOR)第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页压敏电阻本体都有系列本体尺寸电压直接标于本体,以为勤为例子:(3)固定电阻在电子线路中对电流起阻碍作用的电子组件,代号为“R”,是RESISTOR之第一个字母。通常所说的电阻指固定电阻,它是电子线路中使用最多的电子组件。特性:阻碍电流作用:分压,限流RR符号:或标示:①阻值:色环标示(请参考3、阻值的标示方法)②外被<环氧树脂涂漆>颜色③功率表示法(在电路中):④尺寸:(功率俞大,尺寸俞大)⑤实际应用:1MΩ=1000KΩ=1000000Ω在电路中的作用是分压,限流.连接方式与计算公式:R=U/I⑥按用途分类:分为光敏电阻,热敏电阻,压敏电阻,可变电阻(VR)(4)...
