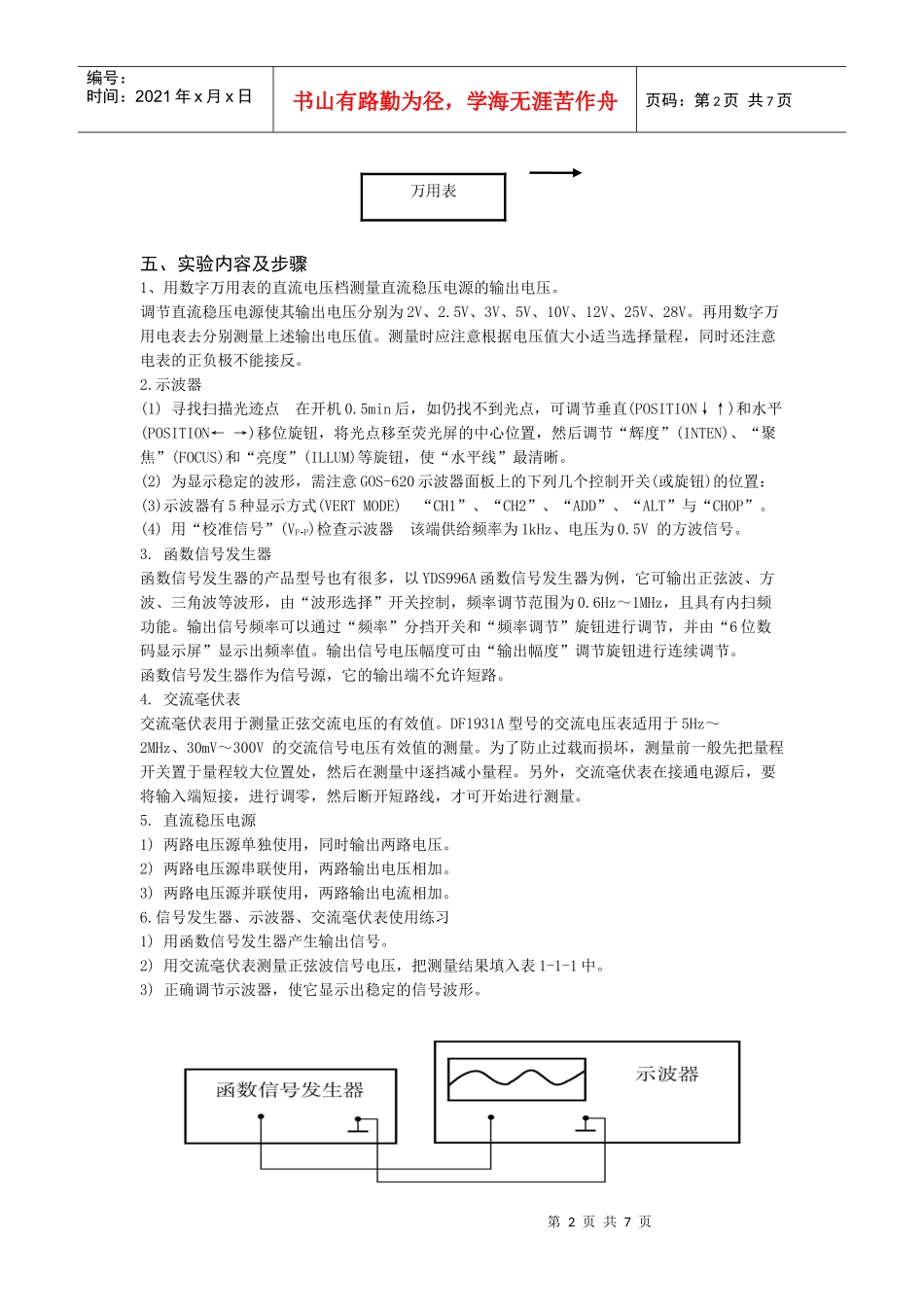

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实验一常用电子仪器的使用方法一、实验目的了解示波器、音频信号发生器、交流数字毫伏表、直流稳压电源、数字万用电表的使用方法。二实验学时2学时三、实验仪器及实验设备1、GOS-620系列示波器2、YDS996A函数信号发生器3、数字交流毫伏表4、直流稳压电源5、数字万用电表四、实验仪器简介1、示波器阴极射线示波器（简称示波器）是利用阴极射线示波管将电信号转换成肉眼能直接观察的随时间变化的图像的电子仪器。示波器通常由垂直系统、水平系统和示波管电路等部分组成。垂直系统将被测信号放大后送到示波管的垂直偏转板，使光点在垂直方向上随被测信号的幅度变化而移动；水平系统用作产生时基信号的锯齿波，经水平放大器放大后送至示波管水平偏转板，使光点沿水平方向匀速移动。这样就能在示波管上显示被测信号的波形。2、YDS996A函数信号发生器通常也叫信号发生器。它通常是指频率从0.6Hz至1MHz的正弦波、方波、三角波、脉冲波、锯齿波，具有直流电平调节、占空比调节，其频率可以数字直接显示。适用于音频、机械、化工、电工、电子、医学、土木建筑等各个领域的科研单位、工厂、学校、实验室等。3、交流数字毫伏表该表适用于测量正弦波电压的有效值。它的电路结构一般包括放大器、衰减器（分压器）、检波器、指示器（表头）及电源等几个部分。该表的优点是输入阻抗高、量程广、频率范围宽、过载能力强等。该表可用来对无线电接收机、放大器和其它电子设备的电路进行测量。4、直流稳压电源：它是一种通用电源设备。它为各种电子设备提供所需要的稳定的直流电压或电流当电网电压、负载、环境等在一定范围内变化时，稳压电源输出的电压或电流维持相对稳定。这样可以使电子设备或电路的性能稳定不变。直流电源通常由变压、整流、滤波、调整控制四部分组成。有些电源还具有过压、过流等保护电路，以防止工作失常时损坏器件。6、计频器GFC-8010H是一台高输入灵敏度20mVrms，测量范围0.1Hz至120MHz的综合计频器，具备简洁、高性能、高分辨率和高稳定性的特点。5、仪器与实验电路的相互关系及主要用途：稳压电源数字毫伏表示波器被测电路函数信号发生器第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页五、实验内容及步骤1、用数字万用表的直流电压档测量直流稳压电源的输出电压。调节直流稳压电源使其输出电压分别为2V、2.5V、3V、5V、10V、12V、25V、28V。再用数字万用电表去分别测量上述输出电压值。测量时应注意根据电压值大小适当选择量程，同时还注意电表的正负极不能接反。2.示波器(1)寻找扫描光迹点在开机0.5min后，如仍找不到光点，可调节垂直(POSITION↓↑)和水平(POSITION←→)移位旋钮，将光点移至荧光屏的中心位置，然后调节“辉度”(INTEN)、“聚焦”(FOCUS)和“亮度”(ILLUM)等旋钮，使“水平线”最清晰。(2)为显示稳定的波形，需注意GOS-620示波器面板上的下列几个控制开关(或旋钮)的位置：(3)示波器有5种显示方式(VERTMODE)“CH1”、“CH2”、“ADD”、“ALT”与“CHOP”。(4)用“校准信号”(VP⁃P)检查示波器该端供给频率为1kHz、电压为0.5V的方波信号。3.函数信号发生器函数信号发生器的产品型号也有很多，以YDS996A函数信号发生器为例，它可输出正弦波、方波、三角波等波形，由“波形选择”开关控制，频率调节范围为0.6Hz～1MHz，且具有内扫频功能。输出信号频率可以通过“频率”分挡开关和“频率调节”旋钮进行调节，并由“6位数码显示屏”显示出频率值。输出信号电压幅度可由“输出幅度”调节旋钮进行连续调节。函数信号发生器作为信号源，它的输出端不允许短路。4.交流毫伏表交流毫伏表用于测量正弦交流电压的有效值。DF1931A型号的交流电压表适用于5Hz～2MHz、30mV～300V的交流信号电压有效值的测量。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置处，然后在测量中逐挡减小量程。另外，交流毫伏表在接通电源后，要将输入端短接，进行调零，然后断开短路线，才可开始进行测量。5.直流稳压电源1)两路电压源单独使用...
