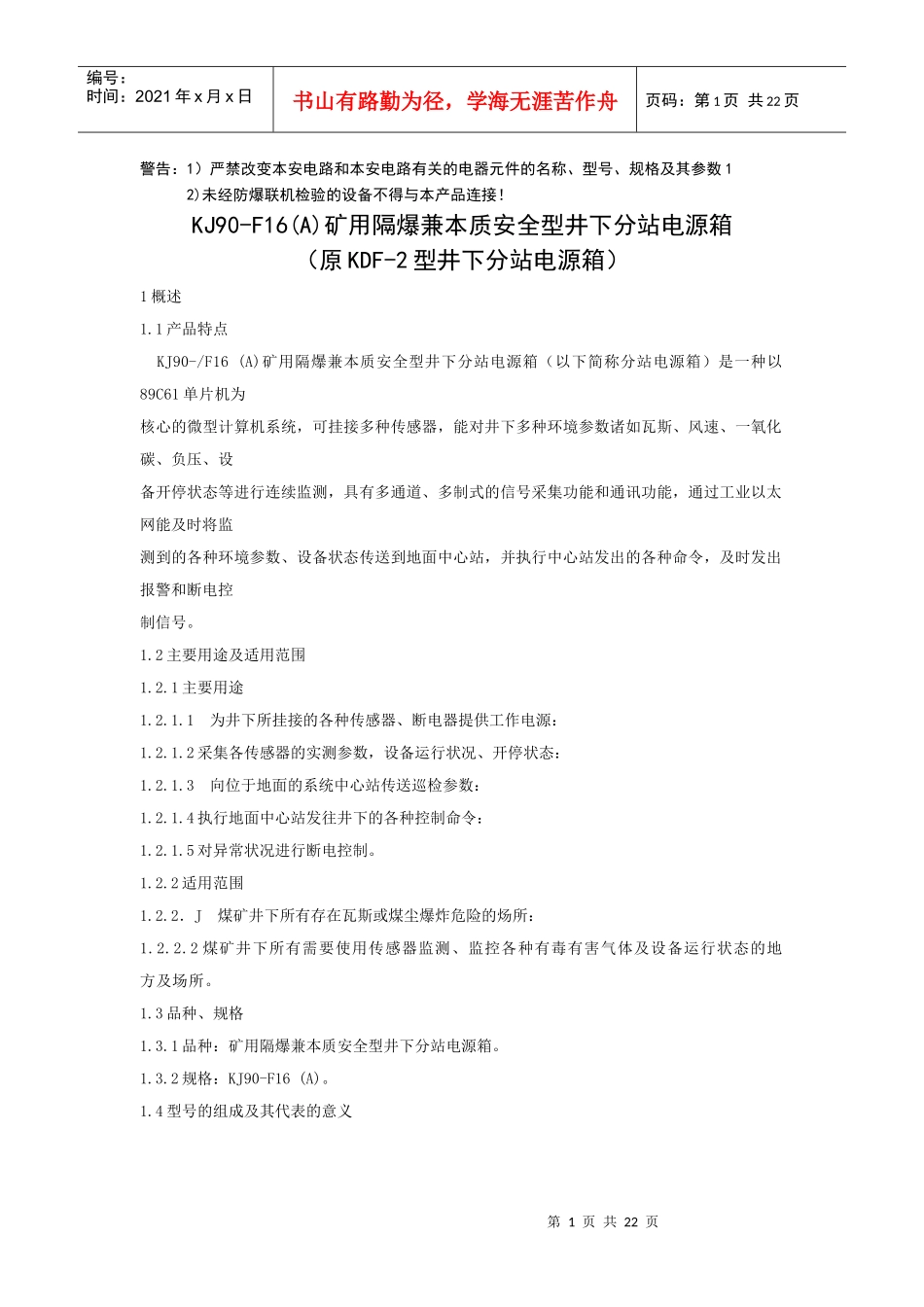

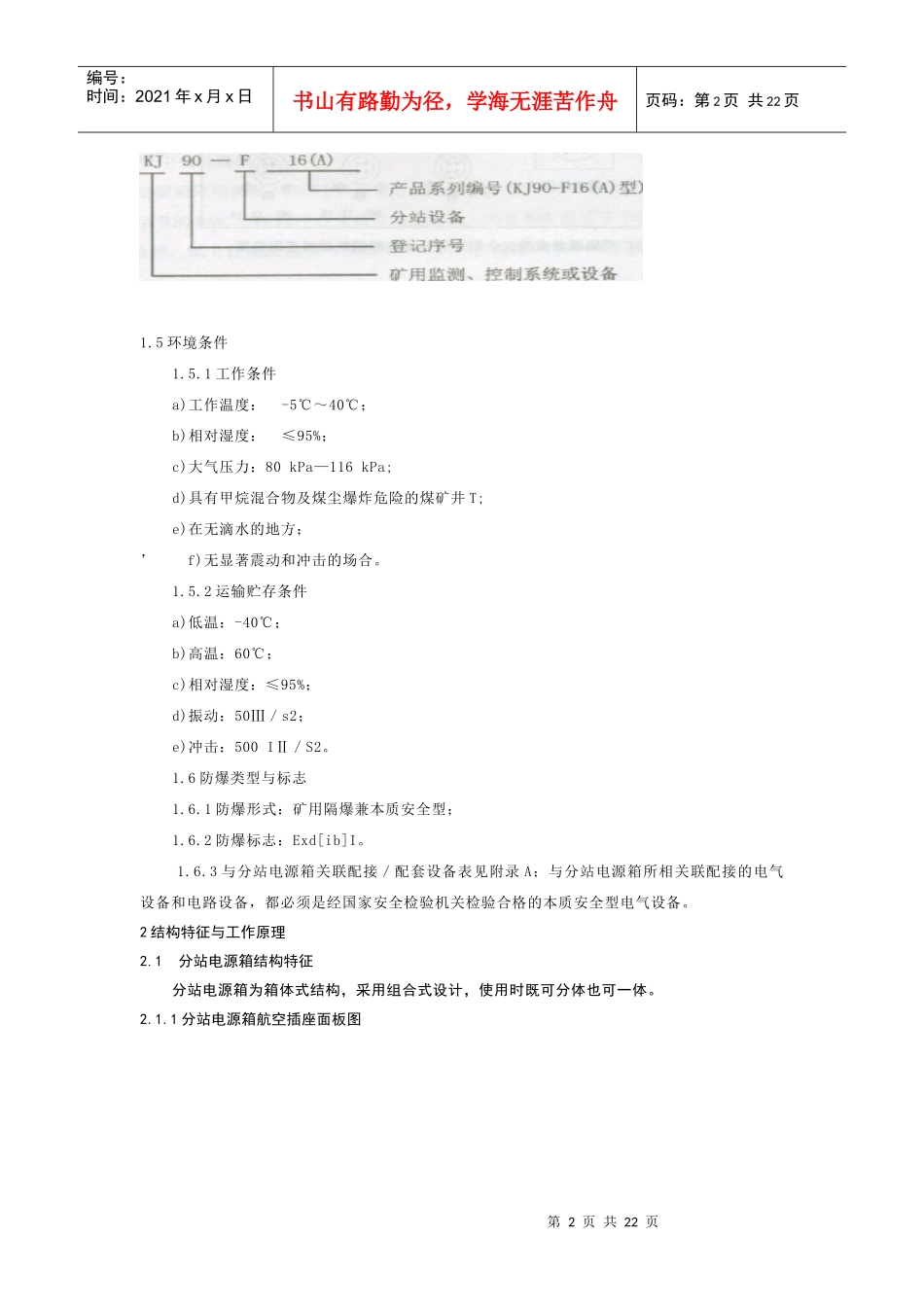

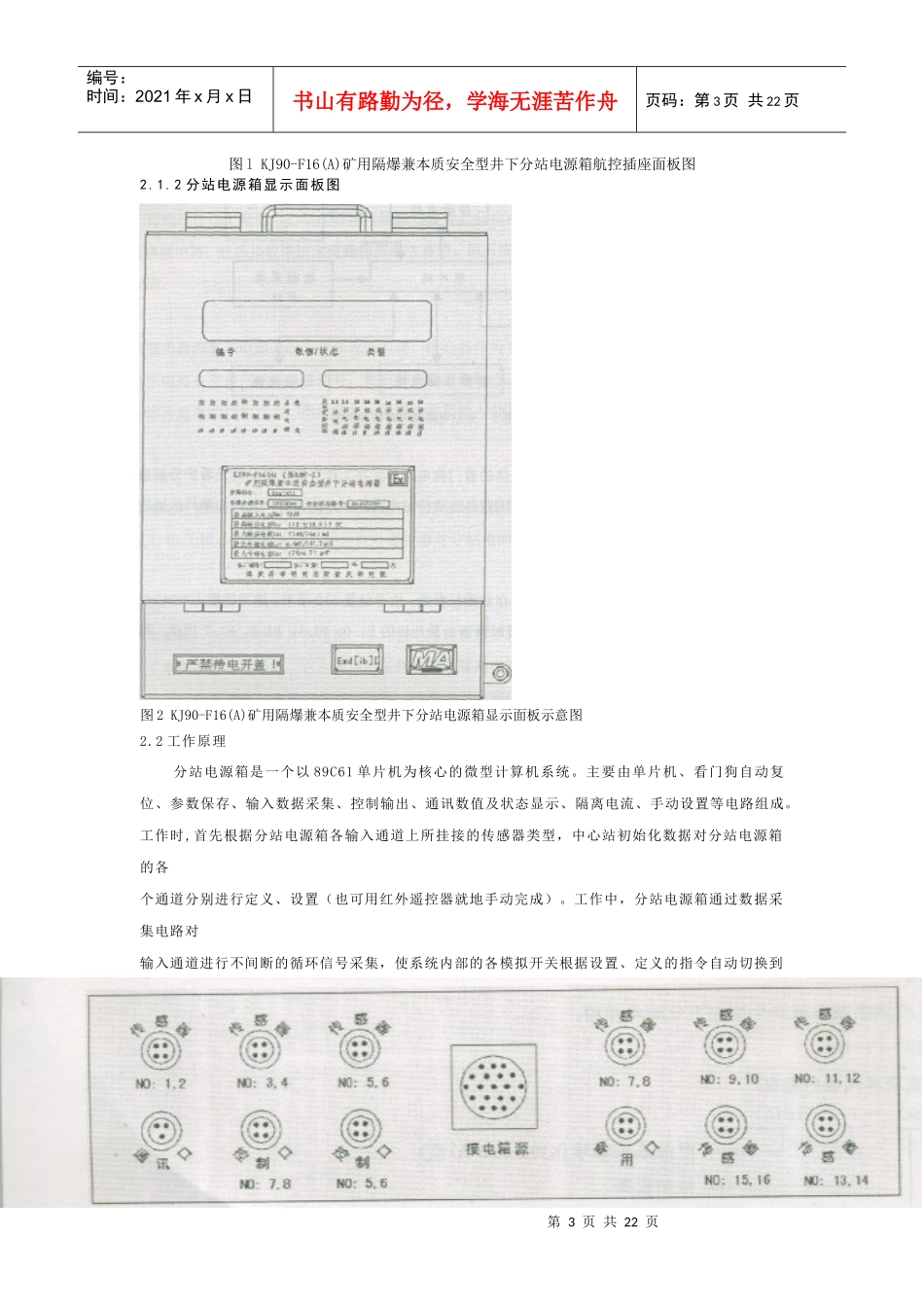

第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页警告:1)严禁改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数12)未经防爆联机检验的设备不得与本产品连接!KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱(原KDF-2型井下分站电源箱)1概述1.1产品特点KJ90-/F16(A)矿用隔爆兼本质安全型井下分站电源箱(以下简称分站电源箱)是一种以89C61单片机为核心的微型计算机系统,可挂接多种传感器,能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测,具有多通道、多制式的信号采集功能和通讯功能,通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站,并执行中心站发出的各种命令,及时发出报警和断电控制信号。1.2主要用途及适用范围1.2.1主要用途1.2.1.1为井下所挂接的各种传感器、断电器提供工作电源:1.2.1.2采集各传感器的实测参数,设备运行状况、开停状态:1.2.1.3向位于地面的系统中心站传送巡检参数:1.2.1.4执行地面中心站发往井下的各种控制命令:1.2.1.5对异常状况进行断电控制。1.2.2适用范围1.2.2.J煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所:1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。1.3品种、规格1.3.1品种:矿用隔爆兼本质安全型井下分站电源箱。1.3.2规格:KJ90-F16(A)。1.4型号的组成及其代表的意义第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页1.5环境条件1.5.1工作条件a)工作温度:-5℃~40℃;b)相对湿度:≤95%;c)大气压力:80kPa—116kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T;e)在无滴水的地方;’f)无显著震动和冲击的场合。1.5.2运输贮存条件a)低温:-40℃;b)高温:60℃;c)相对湿度:≤95%;d)振动:50Ⅲ/s2;e)冲击:500IⅡ/S2。1.6防爆类型与标志1.6.1防爆形式:矿用隔爆兼本质安全型;1.6.2防爆标志:Exd[ib]I。1.6.3与分站电源箱关联配接/配套设备表见附录A;与分站电源箱所相关联配接的电气设备和电路设备,都必须是经国家安全检验机关检验合格的本质安全型电气设备。2结构特征与工作原理2.1分站电源箱结构特征分站电源箱为箱体式结构,采用组合式设计,使用时既可分体也可一体。2.1.1分站电源箱航空插座面板图第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页图lKJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱航控插座面板图2.1.2分站电源箱显示面板图图2KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱显示面板示意图2.2工作原理分站电源箱是一个以89C61单片机为核心的微型计算机系统。主要由单片机、看门狗自动复位、参数保存、输入数据采集、控制输出、通讯数值及状态显示、隔离电流、手动设置等电路组成。工作时,首先根据分站电源箱各输入通道上所挂接的传感器类型,中心站初始化数据对分站电源箱的各个通道分别进行定义、设置(也可用红外遥控器就地手动完成)。工作中,分站电源箱通过数据采集电路对输入通道进行不间断的循环信号采集,使系统内部的各模拟开关根据设置、定义的指令自动切换到第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页相应的转换电路上。当分站电源箱对挂接各类传感器的输入通道进行连续、不间断数据采集时,来自传感器的频率或电流信号在经过相应的变换后进入施密特整形及分频电路进行二次处理,最后送89C61定时器TO口供单片机进行采集、运算、分析、判断。2.2.1电路原理框图如图3。2.2.2CPU中央处理单元分站电源箱采用的是P89C61大容量存储单片机,它与INTEL公司生产的8052单片机完全兼容。芯片内有256个字节的RAM,64K程序存储器在也在片内4K数据字节的地址空间(分站电源箱用8K字节),8位数据总线,低8位地址总线与数据线分时共用。地址线AO-A12提供片外数据存储器地址。图3分站电源箱电路原理框图2.2.3看门狗自动复位电路以大规模集成电路5045为主体的看门狗电路单元在工作中的主要...
