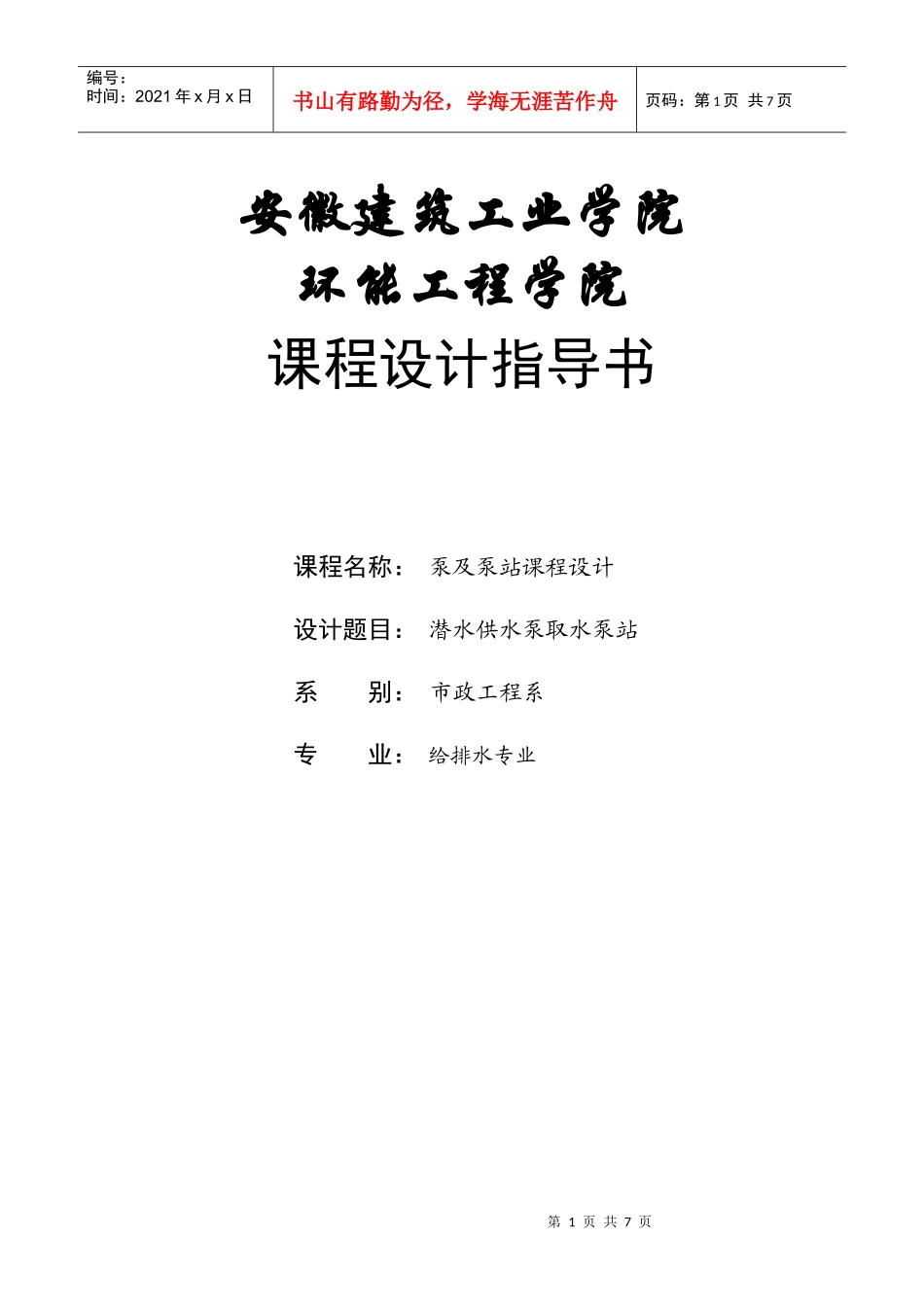

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页安徽建筑工业学院环能工程学院课程设计指导书课程名称：泵及泵站课程设计设计题目：潜水供水泵取水泵站系别：市政工程系专业：给排水专业第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、课程设计的目的让学生在学习有关水泵基础理论知识的前提下，进一步学会选择水泵机组、布置管道、了解辅助设施及变配电设施的选择及要求；学习给排水泵站设计的基本知识，掌握泵站的工艺设计方法；使学生进一步提高查阅资料、使用设计手册、规范的能力，提高工程绘图能力及培养学生根据实际情况解决工程问题的能力。二、设计内容1、选择水泵、配置动力设备，布置机组、设计吸水及压水管路。2、另外要进行泵站平面和高程设计及泵站内主要附属设备的选择。三、设计原则1、在满足最大工况要求的水量和水压条件下，应尽量减少能量的浪费。2、力求泵型统一，使型号整齐，互为备用。当用水量与值变化大时，应考虑大小水泵搭配，但型号不宜过多，电机电压应尽量一致。3、事故时泵站不允许断水。4、保证吸水条件，减少泵站埋深，以节省基建投资。四、指导教师及设计分组1、指导教师：牛权、王健、王坤、黄健2、设计分组：设计小组人数指导教师备注第一组20牛权第二组20王健第三组20王坤第四组20黄健五、课程设计时间及进度安排第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1、起止时间：2、进度安排：进度安排内容及要求备注1下达课程设计任务0.5天2收集与分析资料0.5天3拟定方案1天4设计计算2天5绘图与整理说明书2天六、设计原始资料某厂新建水源工程设计水量为200000m3/d，采用固定式取水泵站，用两条φ1420×14的刚制自流管从江中取水。自流管全长40m。水源洪水位标高为40m（1%频率），枯水位标高为25m（97%频率），常水位标高为30m。净化场反应池前配水井的水面标高为42m，泵站切换井净化场反应池前配水井的输水干管全长为400m，试进行泵站工艺设计。七、设计步骤1、泵站设计流量及扬程的确定。（1）设计流量Q=αQdT（α为净水厂自用水系数，T为一级泵站每天工作小时数，可取24小时。）（2）设计扬程H1）、静扬程通过取水部分的计算已知在最不利情况下，即一条自流管检修，另一条自流通过75%的设计流量时。此时，Q'=0.75×Q，查水力计算表得到管内流速v（V采用1.2～1.6米/秒）及i，所以Σh=1.1×i×40。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页所以从取水头部到泵房吸水间的全部水头损失为Σh。所以吸水间中最高水面标高40-∑h，最低水面标高25-∑h。所以泵所需静扬程HST：洪水位时：HST=42-最高水面标高枯水位时：HST=42-最低水面标高2）输水干管中的水头损失∑h设采用某型钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75%的设计流量。即Q'=0.75×Q，查水力计算表得到管内流速v（V采用2.0～2.5米/秒）及i，所以Σh'=1.1×i×400。3）泵站内管路中的水头损失hp粗估2m，另取2m安全水头。则泵设计扬程：枯水位：Hmax=HST+Σh'+2+2洪水位：Hmax=HST+Σh'+2+22、初选泵和电机水泵的选择包括确定水泵的型号和台数。必须注意所选定的泵站中工作泵的最大供水量和扬程应满足Q和Hmax，同时要使水泵的效率较高。建议工作泵的台数采用3～4台，备用泵一般采用1台，其型号与泵站内最大的工作泵相同。电机按转速与泵相同和配套功率略大于水泵功率查找。电机配套功率也可按下式计算：NP=kNη''，其中η''>95%,泵轴功率60KW～100KW:k=1.1～1.08。轴功率>100KW:k=1.08～1.05。3、压力管路的计算第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页每台泵有单独的压水管，在切换井中相互连接已知每台泵的流量为Q1=Q3，选用某型号钢管，查水力计算表得v和i。压水管管径按通过的最大流量及设计流速决定，设计流速v可按下述数据决定：d＜250毫米V采用1.5～2.0米/秒d≥250毫米V采用2.0～2.5米/秒4、机组和管道布...
