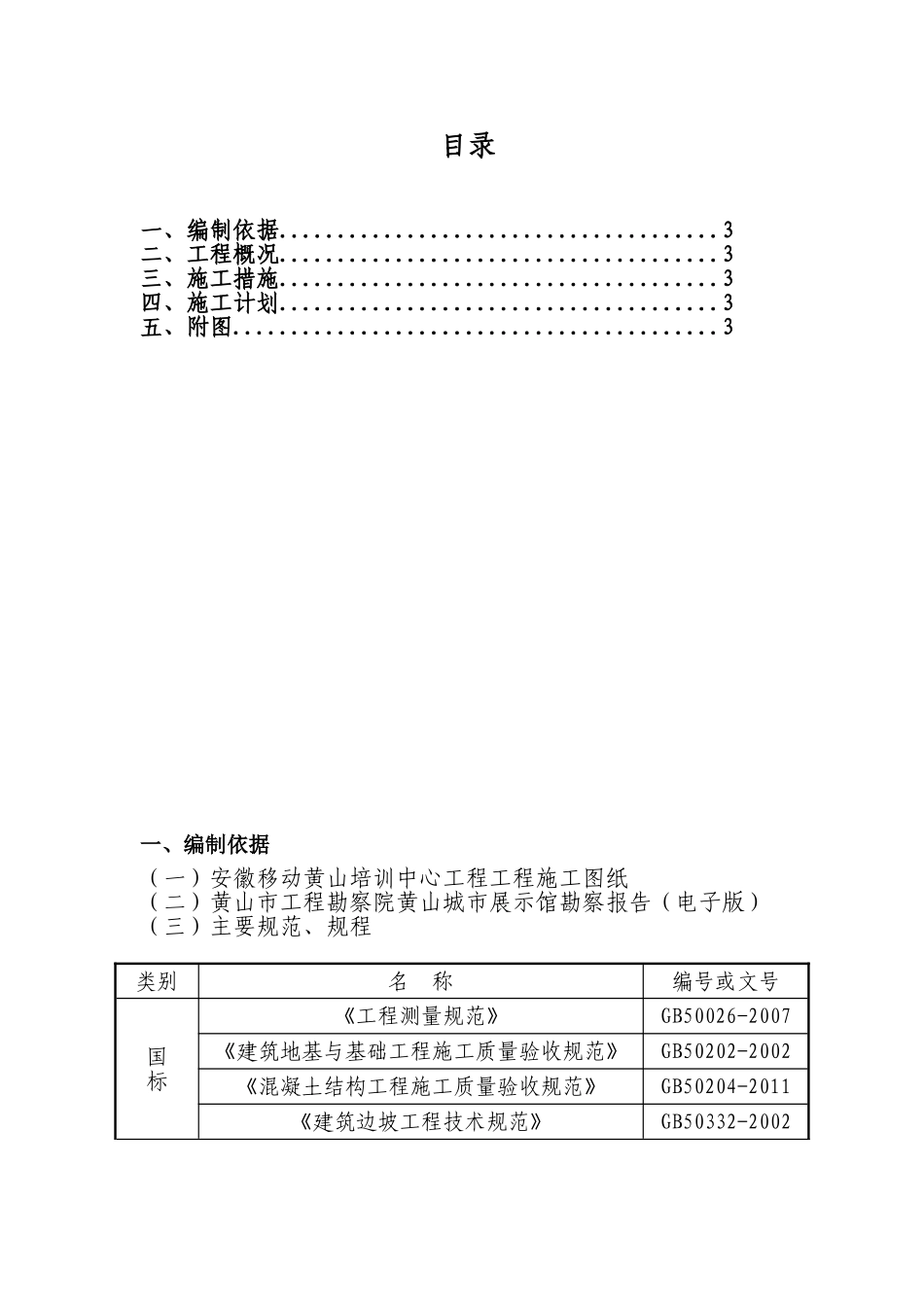

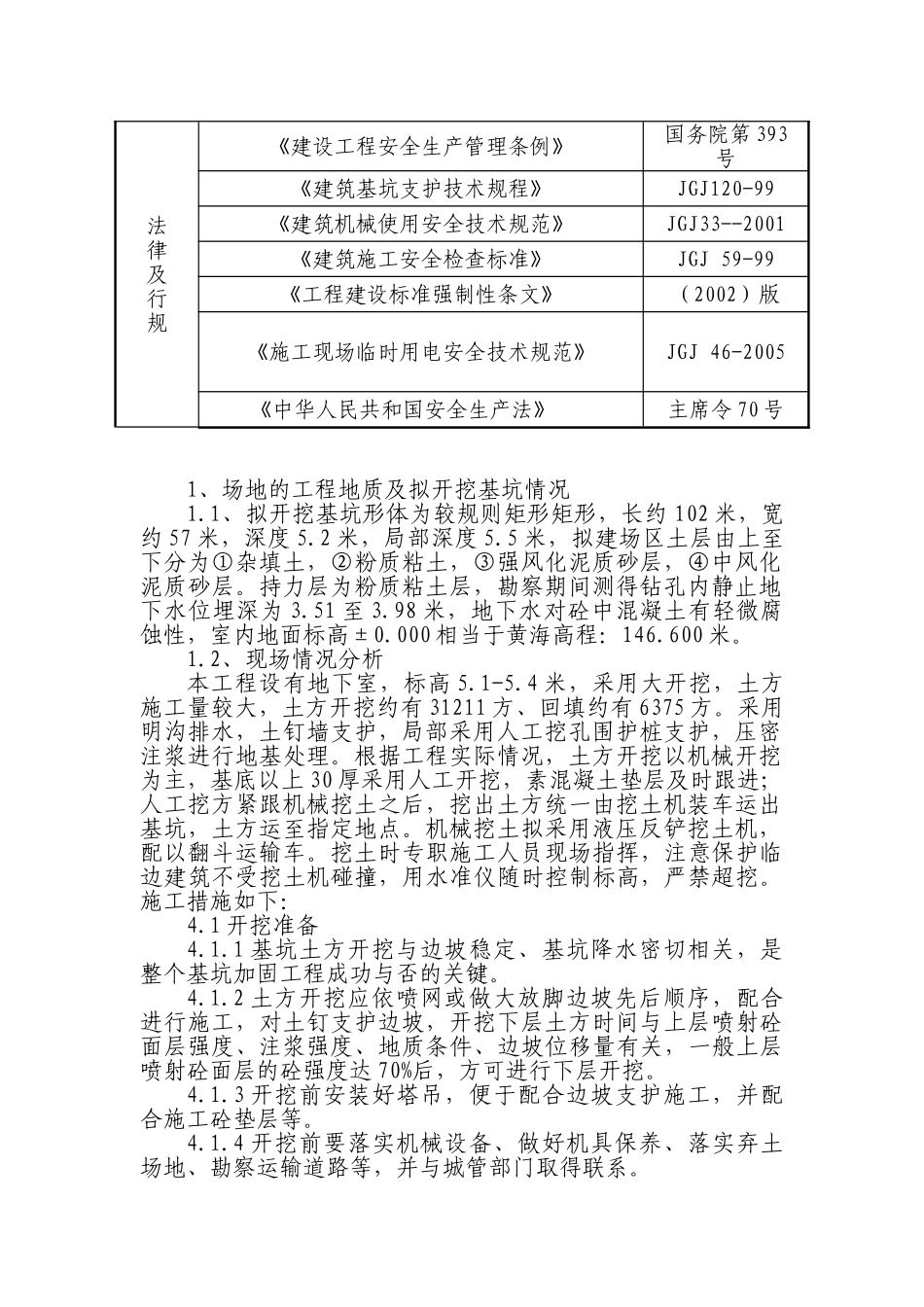

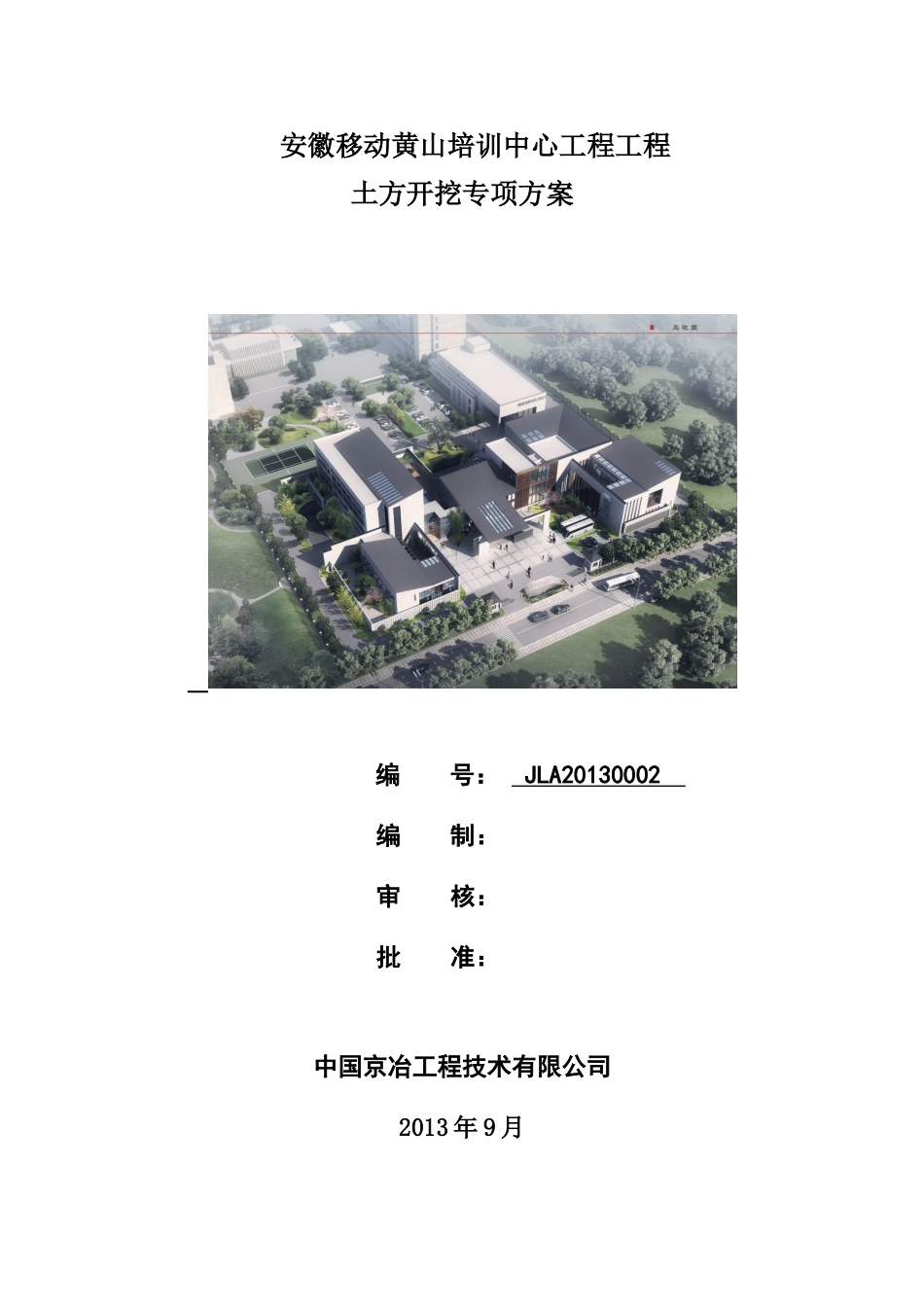

安徽移动黄山培训中心工程工程土方开挖专项方案编号：JLA20130002编制：审核：批准：中国京冶工程技术有限公司2013年9月目录一、编制依据......................................3二、工程概况......................................3三、施工措施......................................3四、施工计划......................................3五、附图..........................................3一、编制依据（一）安徽移动黄山培训中心工程工程施工图纸（二）黄山市工程勘察院黄山城市展示馆勘察报告（电子版）（三）主要规范、规程类别名称编号或文号国标《工程测量规范》GB50026-2007《建筑地基与基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2011《建筑边坡工程技术规范》GB50332-2002法律及行规《建设工程安全生产管理条例》国务院第393号《建筑基坑支护技术规程》JGJ120-99《建筑机械使用安全技术规范》JGJ33--2001《建筑施工安全检查标准》JGJ59-99《工程建设标准强制性条文》（2002）版《施工现场临时用电安全技术规范》JGJ46-2005《中华人民共和国安全生产法》主席令70号1、场地的工程地质及拟开挖基坑情况1.1、拟开挖基坑形体为较规则矩形矩形，长约102米，宽约57米，深度5.2米，局部深度5.5米，拟建场区土层由上至下分为①杂填土，②粉质粘土，③强风化泥质砂层，④中风化泥质砂层。持力层为粉质粘土层，勘察期间测得钻孔内静止地下水位埋深为3.51至3.98米，地下水对砼中混凝土有轻微腐蚀性，室内地面标高±0.000相当于黄海高程：146.600米。1.2、现场情况分析本工程设有地下室，标高5.1-5.4米，采用大开挖，土方施工量较大，土方开挖约有31211方、回填约有6375方。采用明沟排水，土钉墙支护，局部采用人工挖孔围护桩支护，压密注浆进行地基处理。根据工程实际情况，土方开挖以机械开挖为主，基底以上30厚采用人工开挖，素混凝土垫层及时跟进；人工挖方紧跟机械挖土之后，挖出土方统一由挖土机装车运出基坑，土方运至指定地点。机械挖土拟采用液压反铲挖土机，配以翻斗运输车。挖土时专职施工人员现场指挥，注意保护临边建筑不受挖土机碰撞，用水准仪随时控制标高，严禁超挖。施工措施如下：4.1开挖准备4.1.1基坑土方开挖与边坡稳定、基坑降水密切相关，是整个基坑加固工程成功与否的关键。4.1.2土方开挖应依喷网或做大放脚边坡先后顺序，配合进行施工，对土钉支护边坡，开挖下层土方时间与上层喷射砼面层强度、注浆强度、地质条件、边坡位移量有关，一般上层喷射砼面层的砼强度达70%后，方可进行下层开挖。4.1.3开挖前安装好塔吊，便于配合边坡支护施工，并配合施工砼垫层等。4.1.4开挖前要落实机械设备、做好机具保养、落实弃土场地、勘察运输道路等，并与城管部门取得联系。4.2开挖方案与措施4.2.1土方开挖采用大开挖方法，以机械挖掘为主，辅以人工修土。总体开挖路线：从西往东方向开挖，以保证运输车辆行走通畅，同时可形成施工平行流水作业局面。4.2.2采用分层分段开挖，每段10-20米。首先开挖周边沟槽土方，第一层开挖至第一层锚管下0.5m，第二层开挖至第二层锚管下0.5m，第三层开挖至第三层锚管下0.5m，第五层开挖基底。二级放坡部分先施工上部土层支护，再开挖基坑土方。上层用1m3挖机，下层用0.5m3挖机，下层需加钢板或箱板垫防止挖机下陷。不得局部挖深造成卸荷过快，引起边坡产生过大变形。为配合喷锚支护和加快施工进度，基坑周围采用间距开挖法。4.2.3用挖土机在基坑外围线挖一层带斜坡形土坡，深为1m，沿基坑内侧周边宽约2-3m，内斜面为自然土面，分层开挖，分段开挖长度第一层每段不超过15m，挖第二层每段不超过10m，挖淤泥层时不超过6m。4.2.4土方运输采用10辆装载车和10辆5T自卸汽车外运。4.2.5挖土前标明尺寸，挖土机不得触碰基坑围护边坡。机械挖至基底以上0.3m处，改用人工配合清挖。4.2.6基坑四周应严格控制堆载，不得超过15KN/m2，及时排除地表及基坑水，保持基坑干燥。4.2.7及时安排人工清边坡土和基坑底层预留余土（至少留30cm余土），做排水沟、集水坑、C15砼垫层施工。4.2.8电梯井下坑周边支护松...
